RHEL8 多路径配置详解

引言

在现代数据中心中，为了提高存储系统的可靠性和性能，多路径技术成为了一种重要的解决方案。多路径技术允许多条物理路径同时连接到同一个存储设备，从而提高了系统的可用性和I/O性能。本文将详细介绍如何在Linux系统中配置多路径技术，包括多路径的基本原理、配置步骤以及常见问题的解决方法。

一、多路径技术概述

多路径技术（MultiPath）是指通过多条物理路径连接到同一存储设备的技术。在Linux操作系统中，多路径软件Device Mapper MultiPath（简称DM-MultiPath）是实现多路径功能的核心组件。DM-MultiPath主要具备以下功能：

链路故障的切换和恢复：当一条或多条路径发生故障时，能够自动切换到其他可用路径，确保数据的连续访问。

I/O流量的负载均衡：通过将I/O请求均匀地分配到所有可用路径上，提高存储系统的整体性能。

磁盘的虚拟化：通过将多条物理路径合并为一个逻辑设备，简化了存储管理。

二、配置虚拟机参数

一定要在虚拟机关闭状态下配置!

1.1 定位配置文件

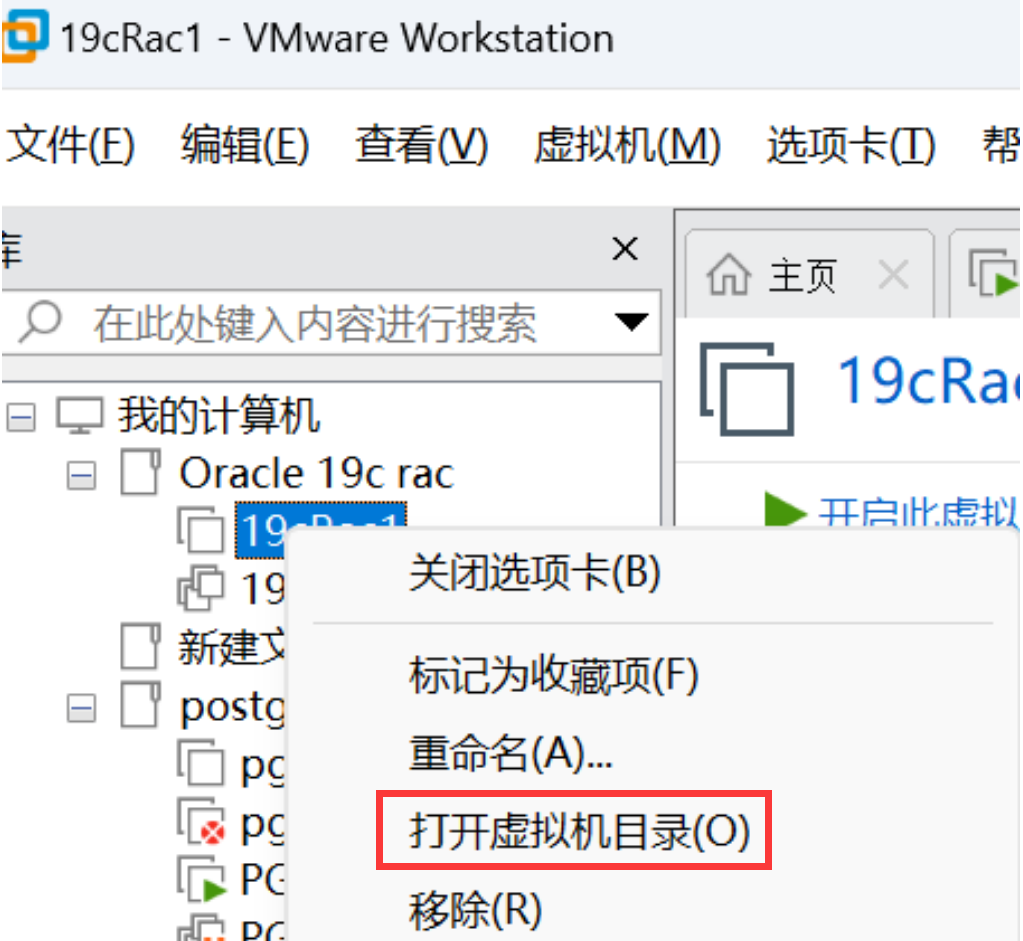

右键虚拟机列表中的目标服务器

1.2 编辑配置文件Oracle19c_rhel8.vmx

添加如下内容

disk.EnableUUID = "TRUE"

disk.locking=false

1.3 验证

[root@db2 ~]# /usr/lib/udev/scsi_id -g -u /dev/sda

36000c29fa153119f4f69bf83037b2a06

二、查看当前存储配置

2.1 确认需要配置的存储

[root@db2 ~]# lsblk

NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT

sda 8:0 0 2G 0 disk

sdb 8:16 0 2G 0 disk

sdc 8:32 0 2G 0 disk

nvme0n1 259:0 0 50G 0 disk

├─nvme0n1p1 259:1 0 300M 0 part /boot

├─nvme0n1p2 259:2 0 2G 0 part [SWAP]

└─nvme0n1p3 259:3 0 47.7G 0 part /

nvme0n2 259:4 0 30G 0 disk

└─vg_01-lv01 253:0 0 30G 0 lvm /dbs/pg14

nvme0n3 259:5 0 20G 0 disk

└─vg_01-lv01 253:0 0 30G 0 lvm /dbs/pg14

2.2 批量获取设置的scsi_id

for x in a b c;

echo "/dev/sd$x" `/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/sd$x`

done;

示例

[root@db2 ~]# for x in a b c;

> do

> echo "/dev/sd$x" `/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/sd$x`

> done;

/dev/sda 36000c29fa153119f4f69bf83037b2a06

/dev/sdb 36000c29cf5192f3187e7aceb576d7db3

/dev/sdc 36000c29e74792408b024a8953e0f9e60

三、多路径配置

3.1 多路径软件安装

yum -y install device-mapper*

3.2 多路径配置文件

MultiPath Tools主要由以下三个部分组成：

multipath：主要用于存储工程师对多路径的维护，包括显示多路径信息、管理多路径设备等。

multipathd：守护进程，负责监视路径状态，当发生故障时将重新配置路径所属的虚拟盘，以便该虚拟盘恢复。

multipath.conf：配置文件，multipathd服务启动时读取该文件中的参数，并按参数的约定进行多路径设备管理。

3.3、多路径配置文件详解

配置文件multipath.conf位于/etc/multipath.conf，如果该文件不存在，可以通过/usr/share/doc/device-mapper-multipath/multipath.conf获取。

multipath.conf由多个“节”（section）组成，主要包括：

defaults：定义MultiPath的默认设置。

blacklist：定义排除哪些设备（黑名单）。

blacklist_exceptions：定义包含的设备（白名单）。

multipaths：定义某个多路径设备的设置。

devices：定义各个存储控制器类型的设置。

3.4 多路径配置

以oracle asm磁盘组为示例(用户和权限未配置)

cat <<EOF >>/etc/multipath.conf

defaults {

user_friendly_names yes

find_multipaths yes

}

blacklist {

}

multipaths {

multipath {

wwid '36000c29fa153119f4f69bf83037b2a06'

alias asm_ocr01

}

multipath {

wwid '36000c29cf5192f3187e7aceb576d7db3'

alias asm_ocr02

}

multipath {

wwid '36000c29e74792408b024a8953e0f9e60'

alias asm_ocr03

}

EOF

3.5 加载配置

[root@db2 ~]# multipath -r

3.6 验证

多路径详细配置

[root@db2 ~]# multipath -v3

。。。

===== paths list =====

uuid hcil dev dev_t pri dm_st chk_st v

36000c29fa153119f4f69bf83037b2a06 32:0:0:0 sda 8:0 1 undef undef V

36000c29cf5192f3187e7aceb576d7db3 32:0:1:0 sdb 8:16 1 undef undef V

36000c29e74792408b024a8953e0f9e60 32:0:2:0 sdc 8:32 1 undef undef V

eui.ed5c00fc547e3125000c2969331c5b03 0:0:1:1 nvme0n1 259:0 1 undef undef N

eui.7b5d349705989cb3000c296d7522417b 0:0:2:2 nvme0n2 259:4 1 undef undef N

eui.c469682eac9c4916000c29600e605c86 0:0:3:3 nvme0n3 259:5 1 undef undef N

多路径拓扑

[root@db2 ~]# multipath -ll

asm_ocr02 (36000c29cf5192f3187e7aceb576d7db3) dm-2 VMware,,VMware Virtual S

size=2.0G features='0' hwhandler='0' wp=rw

`-+- policy='service-time 0' prio=1 status=active

`- 32:0:1:0 sdb 8:16 active ready running

asm_ocr01 (36000c29fa153119f4f69bf83037b2a06) dm-1 VMware,,VMware Virtual S

size=2.0G features='0' hwhandler='0' wp=rw

`-+- policy='service-time 0' prio=1 status=active

`- 32:0:0:0 sda 8:0 active ready running

asm_ocr03 (36000c29e74792408b024a8953e0f9e60) dm-3 VMware,,VMware Virtual S

size=2.0G features='0' hwhandler='0' wp=rw

`-+- policy='service-time 0' prio=1 status=active

`- 32:0:2:0 sdc 8:32 active ready running

四、故障排查

4.1 multipath -ll扫不到单路径映射设备设备

问题现象

通过multipath -ll扫不到单路径映射设备设备

问题原因

FC连接配置问题，vmwar配置的虚拟机只使用一条FC链路进行映射，使用两条FC链路及以上没有该问题

问题解决

1）查看映射设备信息

[root@db2 ~]# lsblk

NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT

sda 8:0 0 2G 0 disk

sdb 8:16 0 2G 0 disk

sdc 8:32 0 2G 0 disk

nvme0n1 259:0 0 50G 0 disk

├─nvme0n1p1 259:1 0 300M 0 part /boot

├─nvme0n1p2 259:2 0 2G 0 part [SWAP]

└─nvme0n1p3 259:3 0 47.7G 0 part /

nvme0n2 259:4 0 30G 0 disk

└─vg_01-lv01 253:0 0 30G 0 lvm /dbs/pg14

nvme0n3 259:5 0 20G 0 disk

└─vg_01-lv01 253:0 0 30G 0 lvm /dbs/pg14

2）查看设备对应的WWID

[root@db2 ~]# sg_inq --page=0x83 /dev/sda

VPD INQUIRY: Device Identification page

Designation descriptor number 1, descriptor length: 20

designator_type: NAA, code_set: Binary

associated with the Addressed logical unit

NAA 6, IEEE Company_id: 0xc29

Vendor Specific Identifier: 0xfa153119f

Vendor Specific Identifier Extension: 0x4f69bf83037b2a06

[0x6000c29fa153119f4f69bf83037b2a06]

[root@db2 ~]# sg_inq --page=0x83 /dev/sdb

VPD INQUIRY: Device Identification page

Designation descriptor number 1, descriptor length: 20

designator_type: NAA, code_set: Binary

associated with the Addressed logical unit

NAA 6, IEEE Company_id: 0xc29

Vendor Specific Identifier: 0xcf5192f31

Vendor Specific Identifier Extension: 0x87e7aceb576d7db3

[0x6000c29cf5192f3187e7aceb576d7db3]

[root@db2 ~]# sg_inq --page=0x83 /dev/sdc

VPD INQUIRY: Device Identification page

Designation descriptor number 1, descriptor length: 20

designator_type: NAA, code_set: Binary

associated with the Addressed logical unit

NAA 6, IEEE Company_id: 0xc29

Vendor Specific Identifier: 0xe74792408

Vendor Specific Identifier Extension: 0xb024a8953e0f9e60

[0x6000c29e74792408b024a8953e0f9e60]

3）添加设备wwid到wwids文件中

[root@db2 ~]# multipath -a 36000c29fa153119f4f69bf83037b2a06

wwid '36000c29fa153119f4f69bf83037b2a06' added

[root@db2 ~]# multipath -a 36000c29cf5192f3187e7aceb576d7db3

wwid '36000c29cf5192f3187e7aceb576d7db3' added

[root@db2 ~]# multipath -a 36000c29e74792408b024a8953e0f9e60

wwid '36000c29e74792408b024a8953e0f9e60' added

4）确认添加成功

[root@db2 ~]# cat /etc/multipath/wwids

# Multipath wwids, Version : 1.0

# NOTE: This file is automatically maintained by multipath and multipathd.

# You should not need to edit this file in normal circumstances.

# Valid WWIDs:

/36000c29fa153119f4f69bf83037b2a06/

/36000c29cf5192f3187e7aceb576d7db3/

/36000c29e74792408b024a8953e0f9e60/

5）重新加载服务

[root@db2 ~]# multipath -r

6）查看信息

[root@db2 ~]# multipath -ll

asm_ocr02 (36000c29cf5192f3187e7aceb576d7db3) dm-2 VMware,,VMware Virtual S

size=2.0G features='0' hwhandler='0' wp=rw

`-+- policy='service-time 0' prio=1 status=active

`- 32:0:1:0 sdb 8:16 active ready running

asm_ocr01 (36000c29fa153119f4f69bf83037b2a06) dm-1 VMware,,VMware Virtual S

size=2.0G features='0' hwhandler='0' wp=rw

`-+- policy='service-time 0' prio=1 status=active

`- 32:0:0:0 sda 8:0 active ready running

asm_ocr03 (36000c29e74792408b024a8953e0f9e60) dm-3 VMware,,VMware Virtual S

size=2.0G features='0' hwhandler='0' wp=rw

`-+- policy='service-time 0' prio=1 status=active

`- 32:0:2:0 sdc 8:32 active ready running

[root@db2 ~]# fdisk -l | grep asm

Disk /dev/mapper/asm_ocr01: 2 GiB, 2147483648 bytes, 4194304 sectors

Disk /dev/mapper/asm_ocr02: 2 GiB, 2147483648 bytes, 4194304 sectors

Disk /dev/mapper/asm_ocr03: 2 GiB, 2147483648 bytes, 4194304 sectors

[root@db2 ~]# lsblk

NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT

sda 8:0 0 2G 0 disk

└─asm_ocr01 253:1 0 2G 0 mpath

sdb 8:16 0 2G 0 disk

└─asm_ocr02 253:2 0 2G 0 mpath

sdc 8:32 0 2G 0 disk

└─asm_ocr03 253:3 0 2G 0 mpath

nvme0n1 259:0 0 50G 0 disk

├─nvme0n1p1 259:1 0 300M 0 part /boot

├─nvme0n1p2 259:2 0 2G 0 part [SWAP]

└─nvme0n1p3 259:3 0 47.7G 0 part /

nvme0n2 259:4 0 30G 0 disk

└─vg_01-lv01 253:0 0 30G 0 lvm /dbs/pg14

nvme0n3 259:5 0 20G 0 disk

└─vg_01-lv01 253:0 0 30G 0 lvm /dbs/pg14

[root@db2 ~]# ll /dev/mapper/*

lrwxrwxrwx 1 root root 7 Jul 30 19:59 /dev/mapper/asm_ocr01 -> ../dm-1

lrwxrwxrwx 1 root root 7 Jul 30 19:59 /dev/mapper/asm_ocr02 -> ../dm-2

lrwxrwxrwx 1 root root 7 Jul 30 19:59 /dev/mapper/asm_ocr03 -> ../dm-3

crw------- 1 root root 10, 236 Jul 30 18:31 /dev/mapper/control

lrwxrwxrwx 1 root root 7 Jul 30 18:31 /dev/mapper/vg_01-lv01 -> ../dm-0
