LVS-DR模式详解：提升网站性能的最佳解决方案

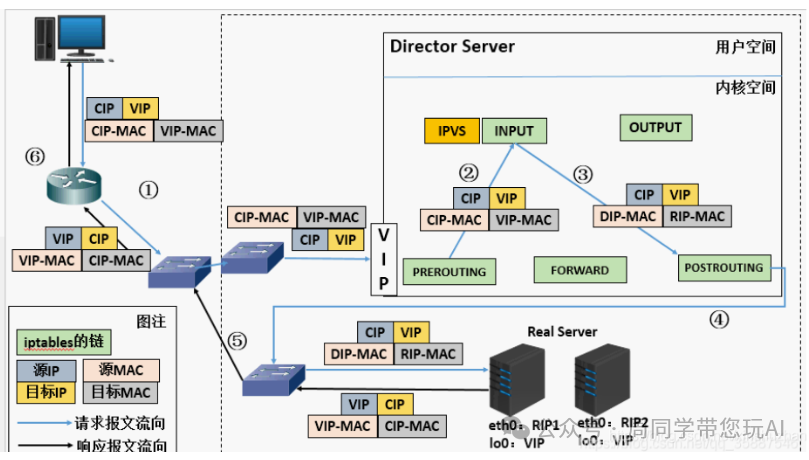

LVS-DR模式原理

1. 用户请求到达Director Server：

• 用户请求到达Director Server（负载均衡服务器），数据包首先到达内核空间的PREROUTING链。
• 数据包源IP：CIP，目标IP：VIP，源MAC：CIP-MAC，目标MAC：VIP-MAC。

2. PREROUTING链处理：

• PREROUTING链检查数据包的目标IP是否是本机，如果是，将数据包送至INPUT链。

3. IPVS处理：

• IPVS判断请求的服务是否是集群服务，如果是，将数据包的源MAC地址修改为DIP（Director IP）的MAC地址，目标MAC地址修改为RIP（Real IP）的MAC地址，然后将数据包发送至POSTROUTING链。
• 数据包源IP：CIP，目标IP：VIP，源MAC：DIP-MAC，目标MAC：RIP-MAC。

4. POSTROUTING链处理：

• POSTROUTING链检查目标MAC地址为RIP的MAC地址，将数据包发送到Real Server。

5. Real Server处理请求：

• Real Server接收到数据包后，发现目标IP是自己的VIP，开始处理请求并构建响应包返回给客户端。
• 响应包源IP：VIP，响应包目标IP：CIP，源MAC：RIP-MAC，目标MAC：CIP-MAC。

6. 响应包返回客户端：

• 响应包直接从Real Server返回给客户端，Director Server不参与返回路径。
• 响应包源IP：VIP，响应包目标IP：CIP。

详细步骤：

(a) 当用户请求到达Director Server：

• 数据包进入PREROUTING链。
• 源IP：CIP，目标IP：VIP，源MAC：CIP-MAC，目标MAC：VIP-MAC。

(b) PREROUTING链检查：

• 检查目标IP是否是本机，是则发送至INPUT链。

(c) INPUT链的IPVS处理：

• LVS判断请求服务是否为集群服务，若是，则修改源MAC为DIP-MAC，目标MAC为RIP-MAC，并发送至POSTROUTING链。
• 源IP：CIP，目标IP：VIP，源MAC：DIP-MAC，目标MAC：RIP-MAC。

(d) POSTROUTING链转发：

• POSTROUTING链将数据包发送给Real Server。

(e) Real Server处理并响应：

• Real Server接收到数据包，处理请求并构建响应包返回给客户端。
• 响应包源IP：VIP，响应包目标IP：CIP，源MAC：RIP-MAC，目标MAC：CIP-MAC。

(f) 响应包返回客户端：

• 响应包从Real Server直接返回客户端，Director Server不参与返回路径。
• 响应包源IP：VIP，响应包目标IP：CIP。

应用场景：

• 高性能网站流量均衡：适用于需要处理大量并发请求的高性能网站，通过LVS-DR模式实现高效的负载均衡。
• 跨地域服务器集群：适用于地理上分布的服务器集群，确保用户请求可以快速响应。

举例：

• 大型电商平台：一个大型电商平台使用LVS-DR模式，将用户的浏览和购买请求分配到不同的Web服务器，确保每个服务器的负载均衡，提高网站响应速度和稳定性。
• 金融交易系统：金融交易系统使用LVS-DR模式处理高并发的交易请求，确保交易处理的及时性和系统的高可用性。
