数据结构之顺序存储结构和链式存储结构分析 , 图文并茂 , 又涨姿势了

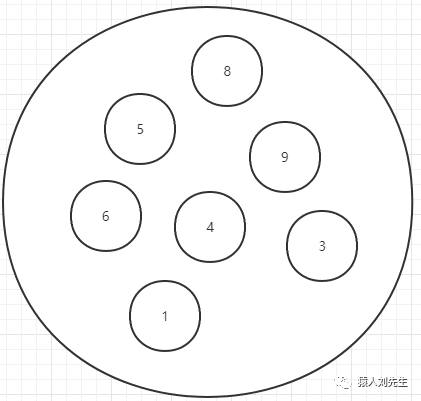

集合 : 数据结构中的元素除了"同属一个集合的关系"之外 , 别无其他关系

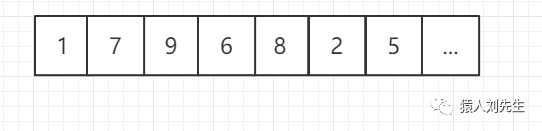

顺序存储结构 : 是把数据元素存放在地址连续的存储单元里，其数据间的逻辑关系和物理关系是一致的

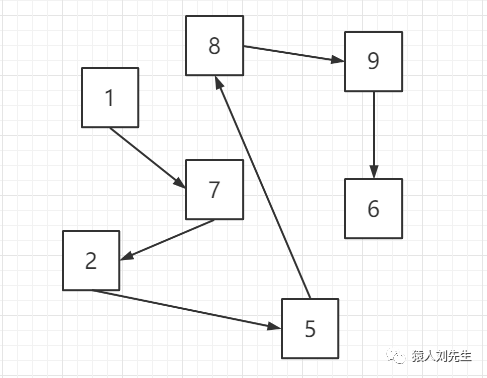

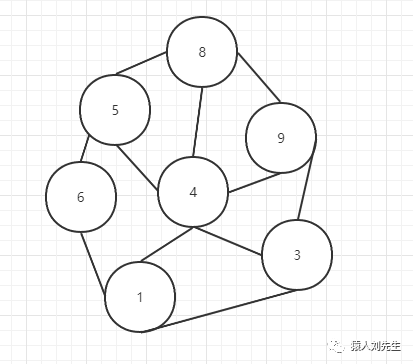

链式存储结构 : 是把数据元素存放在任意的存储单元里，这组存储单元可以是连续的，也可以是不连续的数据元素的存储关系并不能反映其逻辑关系，因此需要用一个指针存放数据元素的地址，这样通过地址就可以找到相关联数据元素的位置 , 显然，链式存储就灵活多了，数据存在哪里不重要，只要有一个指针存放了相应的地址就能找到白了

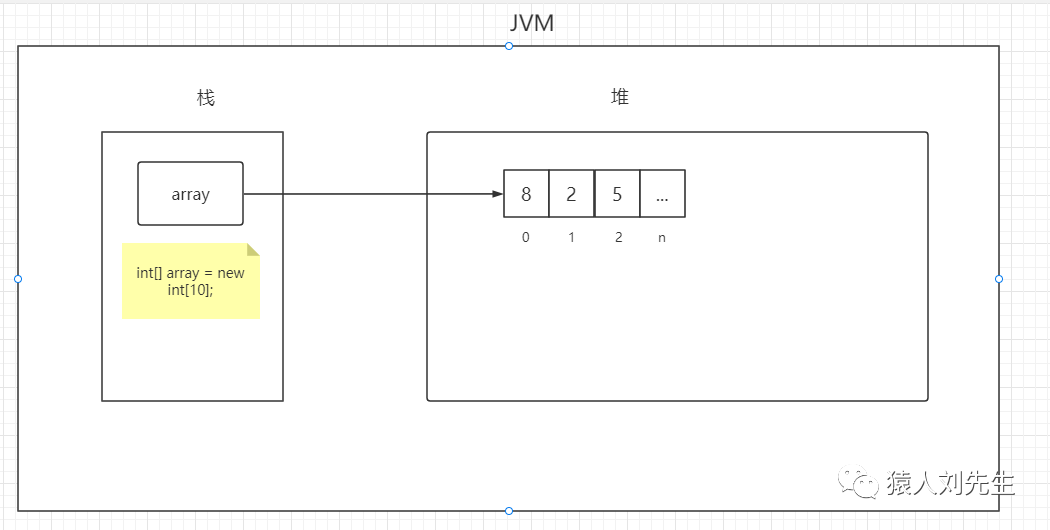

数组站在物理结构来说属于顺序结构 , 而站在逻辑结构来说属于线性结构 , 数组是在内存中连续存储的具有相同类型的一组数据的集合，在JVM中有堆和栈，连续存储指的就是数组中的数据在堆中是连续的排在一起的，这就是数组在内存中的一个表现形式

1.3.1 数组的查询

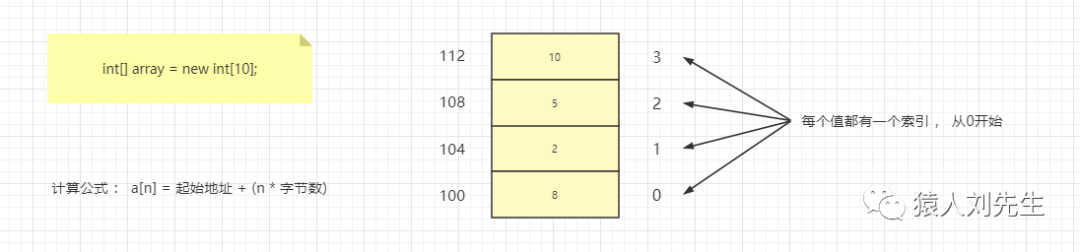

数组的查询是通过一个公式来计算的：a[n] = 起始地址 + (n * 字节数) ， n表示的就是下标，比如我们此时要寻找下边为2的元素，那么通过公式计算， 100 + (2*4) ，那么找到的就是地址为108的元素，也就是说5 ，因为它有一个公式，经过计算，可以很快的找到这个元素的地址，所以它的查询的时间复杂度是o(1) , 这种情况是根据下标查找 , 也叫随机访问

数组支持随机访问，根据下标随机访问的时间复杂度为O(1)
数组排好序的前提下 , 使用二分查找的情况 , 数组的时间复杂度为O(logn)
数组在顺序查找的情况下 , 需要遍历每一个元素 , 直到相等 , 然后返回 , 所以时间复杂度是O(N)

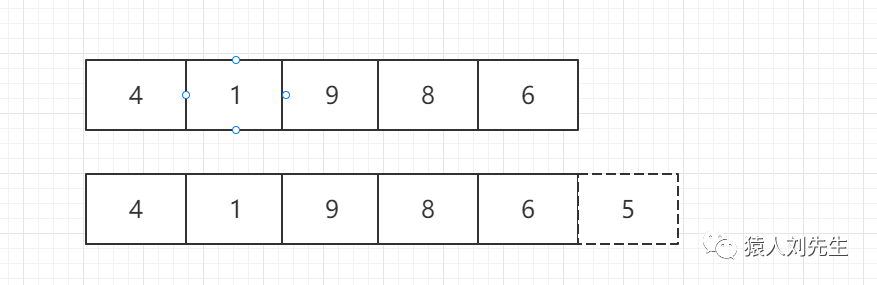

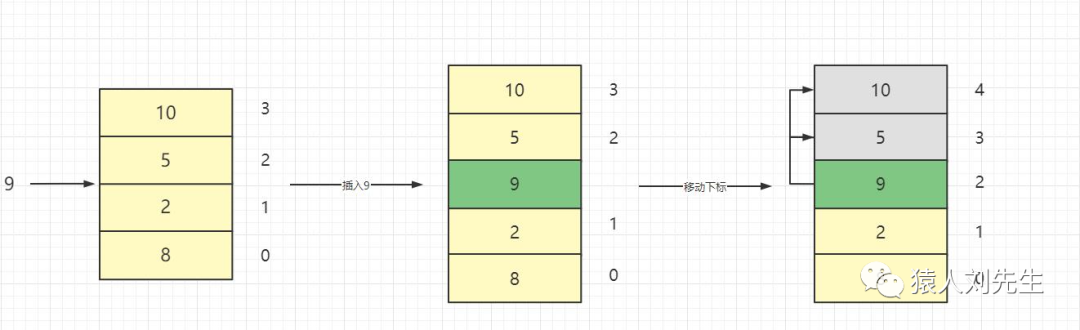

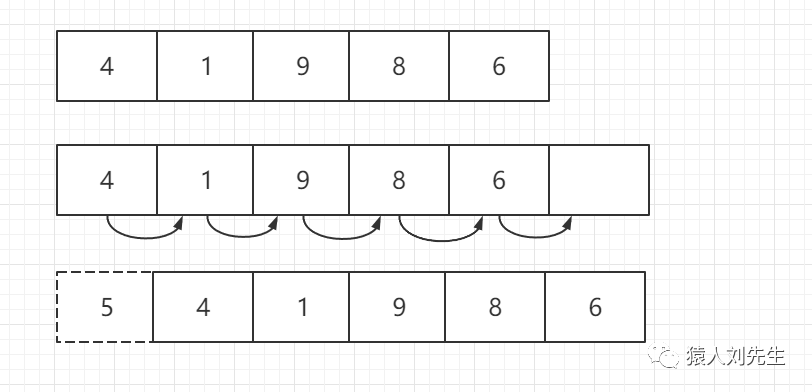

1.3.2 数组的增加

1.3.3 数组的删除

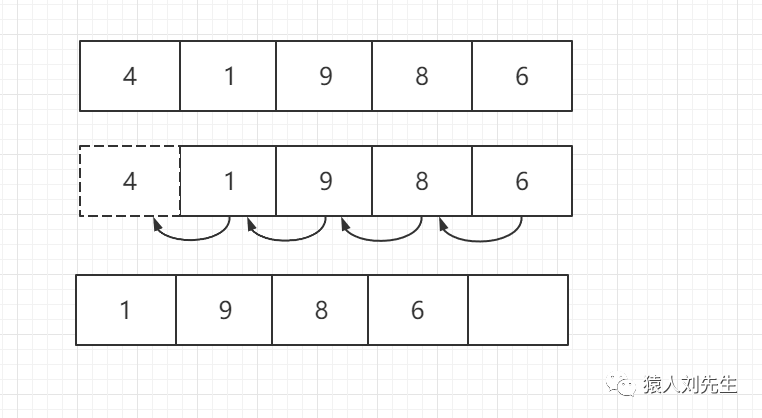

如果使用头删法 , 时间复杂度为O(N) , 因为其它元素要向前移动一位

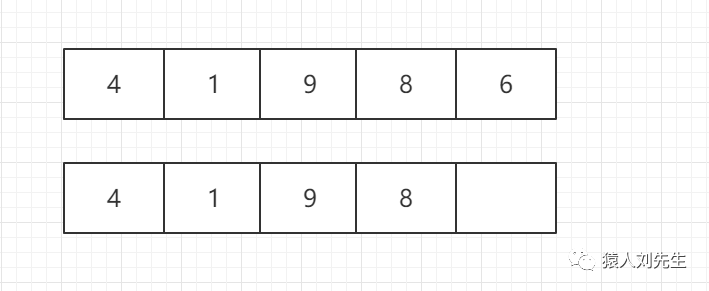

如果使用尾删法 , 时间复杂为O(1) , 不涉及到其它元素的移动

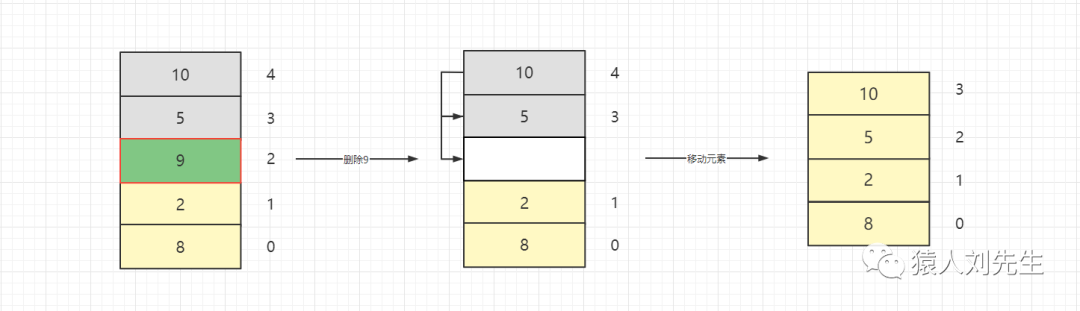

如果在中间删除 , 时间复杂度也为O(N) , 因为删除位置之后的元素要向前移动一位

1.4 动态数组

上文我们所分析的数组是常态数组 , 一维数组 , 接下来我们分析动态数组

动态数组(也称为可增数组、可变长数组、动态表、数组表)是一种可随机存取且可自动调整大小的线性数据结构，能够添加或删除元素。

实现动态数组的一个简单方法是，首先初始化固定大小的数组。一旦数组存储满了，创建一个1.5倍于原始数组大小的新数组(将旧数组数据复制进新数组)。同样，若数组中存储的元素个数小于数组大小的一半，则把数组大小减少一半。

1.4.1 动态数组增加

动态数组头插时间复杂度O(N) , 因为会涉及到其他元素向后移动或者是扩容
动态数组尾插时间复杂度如果不扩容 , 那么是O(1) , 如果需要扩容的话 , 那么就是O(N)
动态数组中间插入 , 时间复杂度O(N) , 因为会涉及其它元素的移动或者是数组的扩容

1.4.2 动态数组删除

动态数组头删时间复杂度 : O(N) . 因为会涉及其他元素向前移动或者是缩容的情况
动态数组尾删时间复杂度 , 如果考虑缩容 , 那么时间复杂度为O(N) , 否则的话时间复杂度为O(1)
动态数组中间删除时间复杂度为O(N) , 因为会涉及到其他元素向前移动或者是缩容

1.4.3 动态数组的查询

动态数组查询的情况和常态数组是相同的

1.4.4 动态数组的扩容

当添加元素时，旧数组容量不够了，这时候不能直接给旧数组扩容，因为旧数组的容量在创建的时候就确定好了 , 所以需要创建一个新的数组，并把旧数组的的元素挪到新的数组中

步骤如下：

判断容量是否够用，也就是size + 1 <= elements.length；elements表示旧数组
创建一个新的数组newElements，容量为elements的1.5倍(使用位运算效率更高)；
将elements中的元素挪到newElements中；
将element指针指向newElements；

1.4.5 动态数组的缩容

当删除元素时，旧数组中元素会越来越少，当少到一定程度时，数组原有开辟的空间就会浪费，所以就要考虑到缩容操作 , 所以和扩容一样，需要创建一个新的数组，并将旧数组中的元素挪到新的数组中；

步骤如下：

判断容量是否够用，也就是size 大于elements容量的一半时，或者容量小于DEFAULIT_CAPACITY默认容量10时，没必要进行缩容操作；
创建一个新的数组newElements，容量为elements的1/2(使用位运算效率更高)；
将elements中的元素挪到newElements中；
将element指针指向newElements；

1.5 链表

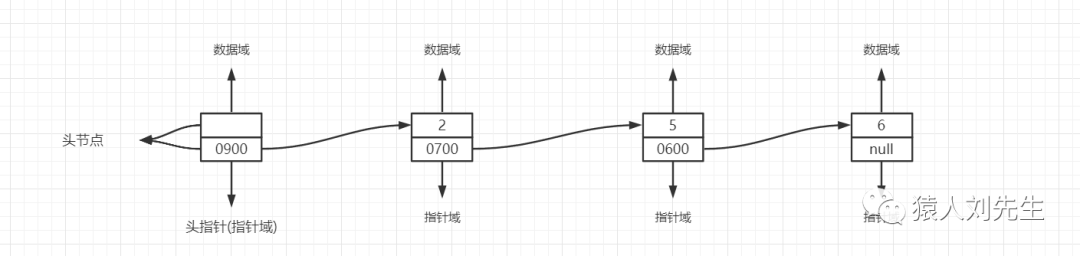

链表站在物理结构来说属于链式结构 , 而站在逻辑结构来说也属于线性结构 , 链表包含单链表，双向链表，循环链表等等。相对于线性表，添加，删除操作非常方便，因为不用移动大量的结点，只需要修改对应的前后结点指针即可，既然是链表，结点除了基本信息也要加入下一结点指针，方便计算机在内存中查找 , 我们通常把存放基本信息的域成为数据域 , 存放直接后继位置的域成为指针域 , 这两部分组成的数据元素的存储映象 , 称为结点 , 第一个结点称为头结点也叫哑元结点 , 第二个结点才属于真正的第一结点 , 而头结点的数据域可以不存放任何东西 , 也可以存放链表的长度等一些公共的信息

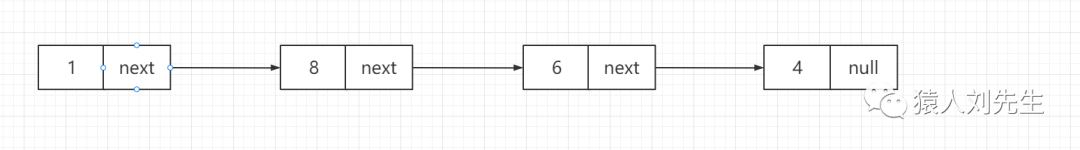

1.5.1 单链表

单链表中包含多个节点 , 每一个结点都有一个指向后继元素的next(下一个)指针 , 最后一个结点的next指针值为null , 表示该链表的结束

1.5.2 循环链表

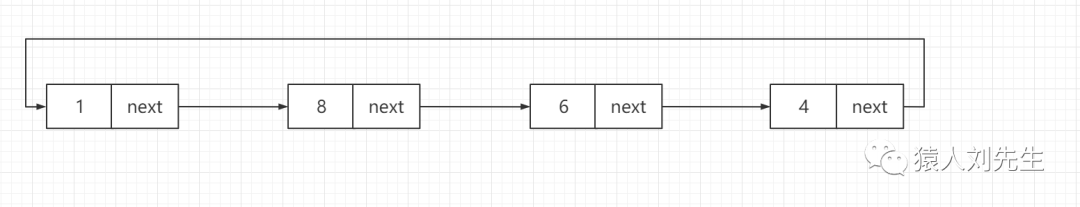

将单链表中终端结点的指针端自空指针改为指向头结点，就使整个单链表形成个环，这种头尾相接的单链表称单循环链表，简称循环链表

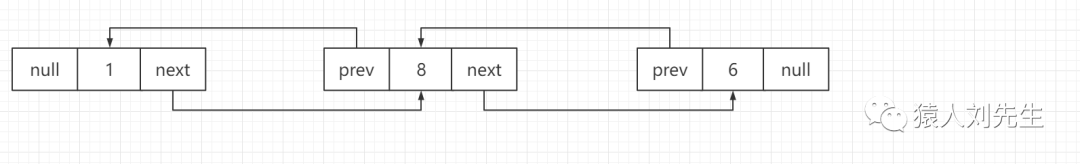

1.5.3 双向链表

双向链表也叫双链表，是链表的一种，它的每个数据结点中都有两个指针，分别指向直接后继和直接前驱。所以，从双向链表中的任意一个结点开始，都可以很方便地访问它的前驱结点和后继结点。

1.5.4 单链表增加和删除

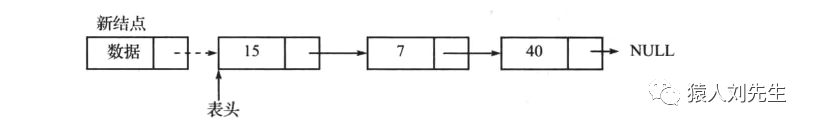

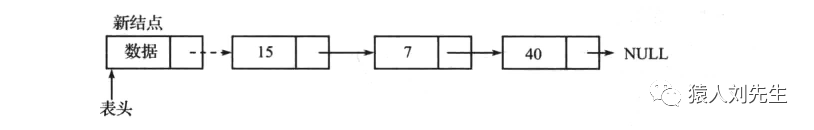

单链表头插

若需要在当前表头结点插入一个新结点 , 只需要修改一个next指针(新结点的next指针) , 可以分两步完成

* 修改新结点的next指针 , 使其指向当前的表头结点

* 更改表头指针的值 , 使其指向新节点(之前的表头指针指向的是15 , 修改后指向为新数据的)

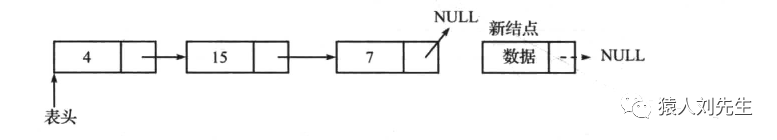

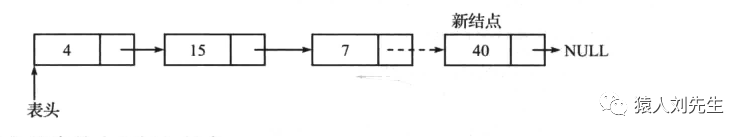

单链表尾插

若需要在尾结点插入新结点 , 则需要修改两个指针(最后一个结点的next指针和新节点的next指针) , 可以分两步完成

* 新结点的next指针指向NULL

* 最后一个结点的指针指向新结点

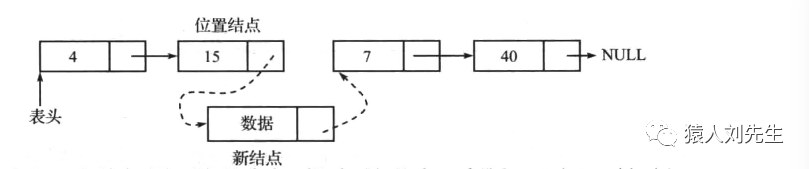

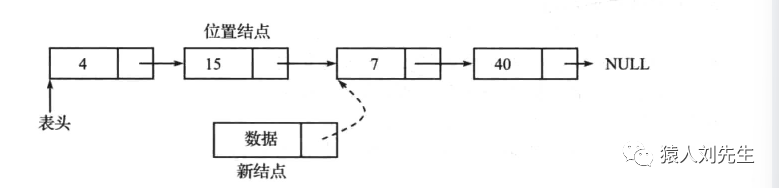

单链表中间插入

假设给定插入新结点的位置 , 在这种情况下需要修改两个指针 , 如果要在位置3增加一个元素 , 则需要将指针定位于链表的位置2 , 即需要从表头开始经过两个结点 , 然后插入新结点 , 为了简单起见 , 假设第二个结点为位置结点

*新节点的next指针指向位置结点的下一个节点

* 位置结点的next指针指向新节点

如果使用的是头插法 , 则时间复杂度为O(1) , 否则的话时间复杂度为O(N) , 而不管哪种方式插入空间复杂度为O(1)

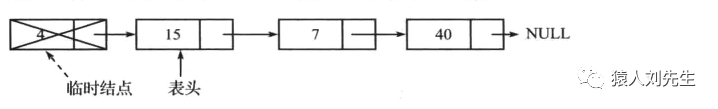

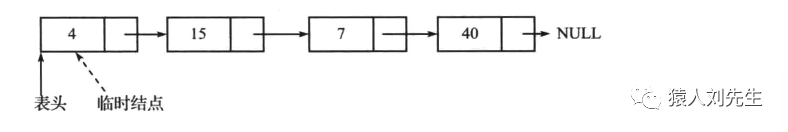

单链表的头删

从链表中删除第一个节点 , 可以通过两步来实现

*创建一个临时节点 , 它指向表头指针所指的节点

* 修改表头指针的值 , 使其指向下一个结点 ,并移除临时结点(删除前 , 表头指针指向15 , 删除后 , 表头指针指向7)

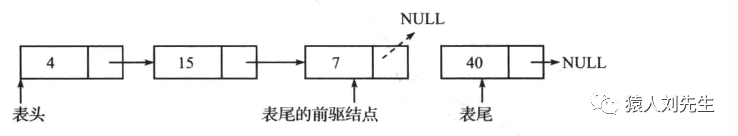

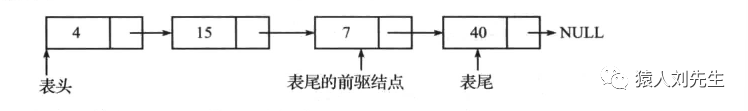

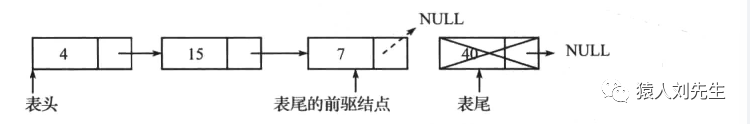

单链表的尾删

单链表最后一个结点被删除 , 该操作比删除链表的头结点稍微复杂一点 , 因为需要找到表尾节点的前驱节点 , 所以分三步实现

* 遍历链表 , 在遍历时还需要保存前驱(前一次经过的)节点的地址 , 当遍历到链表的表尾时 , 将有两个指针 , 即表尾结点的指针和指向表尾结点的前驱节点的指针

* 将表尾结点的前驱结点的next指针更新为NULL

移除表尾结点的

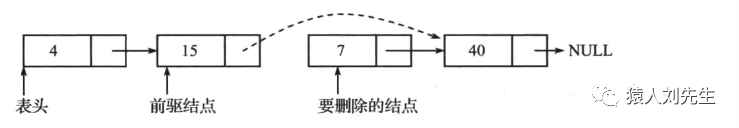

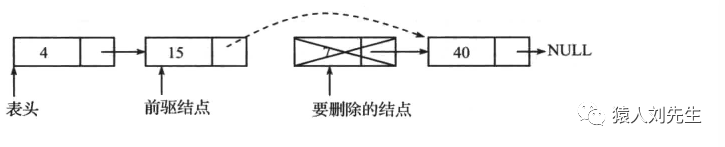

单链表的中间删除

在这种情况下 , 被删除节点总是处于两个结点之间 , 因此不需要更新表头和表尾的指针 , 该操作可通过两步实现

* 在遍历时保存前驱(前一次经过的)节点的地址 , 一旦找到要被删除的结点 , 将前驱结点next指针的值更新为被删除结点的next指针的值

* 移除需删除结点的当前结点

如果使用的是头删法 , 则时间复杂度为O(1) , 否则的话时间复杂度为O(N) , 而不管哪种方式插入空间复杂度为O(1)

1.5.5 双向链表增加和删除

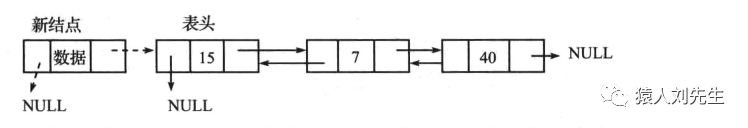

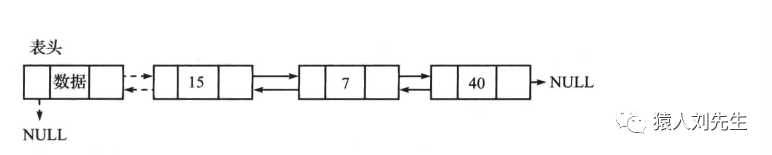

双向链表头插

这种情况下 , 需要修改前驱指针和后驱指针的值

*将新结点的后继指针更新为指向当前的表头结点 , 将新结点的前驱指针赋值为NULL

* 将表头结点前驱指针更新为指向新节点 , 然后将新结点作为表头

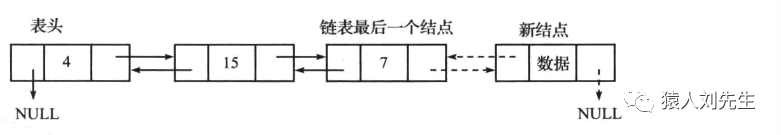

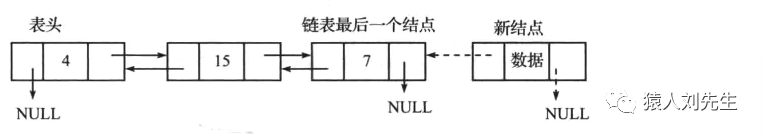

双向链表尾插

在这种情况下需要遍历到链表的最后 , 然后插入新结点

* 新结点的后继指针指向NULL , 其前驱指针指向表尾结点

* 更新最后一个结点的右指针 , 使其指向新结点

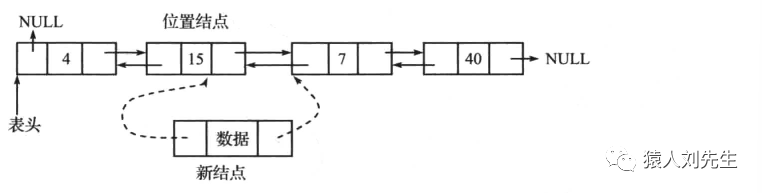

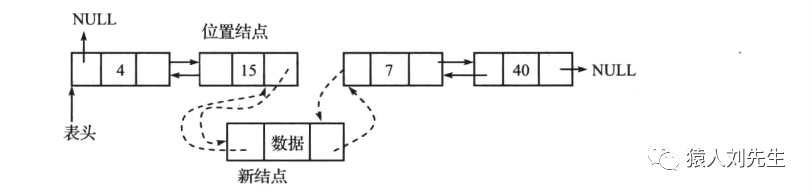

双向链表中间插入

需要遍历链表 , 知道位置结点 , 然后插入新元素

* 新结点的后继指针指向需要插入新结点的位置结点的后继结点。然后令新结点的前驱指针指向位置结点

*位置结点的后继结点的前驱指针指向新结点，位置结点的后继结点指向新结点

如果使用的是头插法 , 则时间复杂度为O(1) , 否则的话时间复杂度为O(N) , 而不管哪种方式插入空间复杂度为O(1)

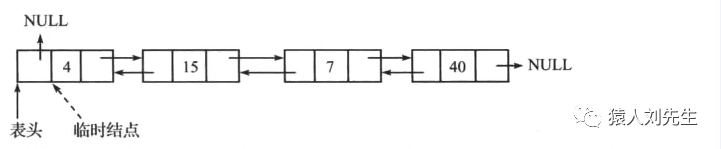

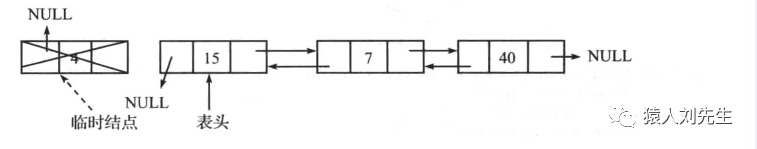

双向链表头删

在这种情况下，要从双向链表中删除第一个结点(当前的表头结点)。可通过两步来实现

* 创建一个临时结点 , 它与表头指向同一个结点

* 修改表头结点指针 head(表头)，使其指向下一个结点，将表头结点的前驱指针更改为NULL，然后移除临时结点。

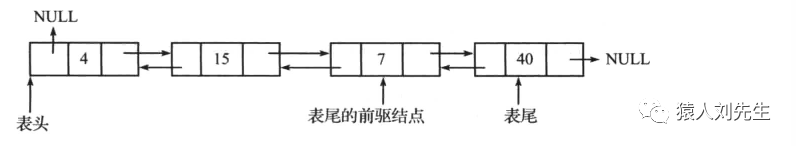

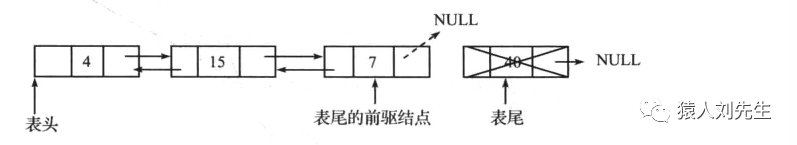

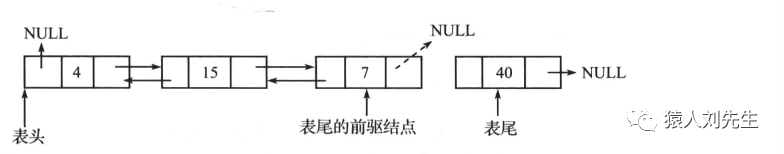

双向链表尾删

这种情况的处理比删除双向链表的第一个结点要复杂一些，因为要找到表尾结点的前驱结点。需要3步来实现

* 遍历链表，在遍历时还要保存前驱(前一次经过的)结点的地址。当遍历到表尾时，有两个指针分别是指向表尾结点的tail(表尾)指针和指向表尾结点的前驱结点的指针

* 更新表尾的前驱节点的next指针为NULL

* 移出表尾结点

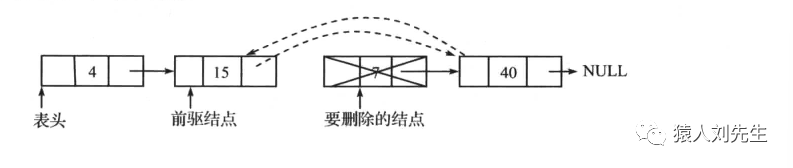

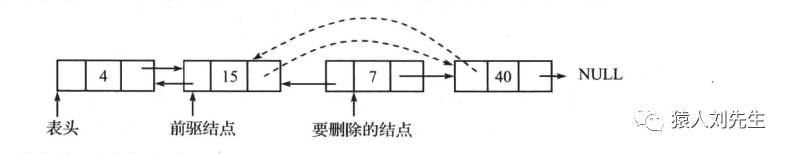

双向链表中间删除

在这种情况下，被删除的结点总是位于两个结点之间，因此表头和表尾的值不需要更新。该删除操作可通过两步实现

* 与上一种删除情况类似，在遍历链表时保存前驱(前一次经过的)结点。一旦找到要删除的结点，更改前驱结点的next指针使其指向被删除结点的下一个结点，更改被删除结点的后继结点的previous指针指向被删除结点的前驱结点。

* 移除被删除的当前节点

如果使用的是头删法 , 则时间复杂度为O(1) , 否则的话时间复杂度为O(N) , 而不管哪种方式插入空间复杂度为O(1)

1.5.6 循环链表增加和删除

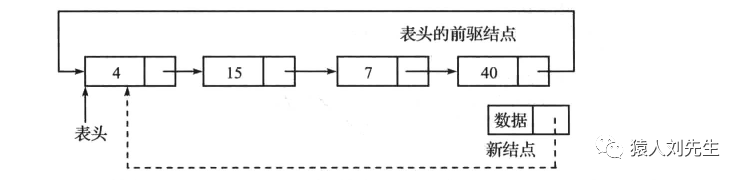

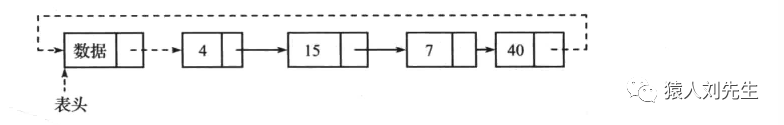

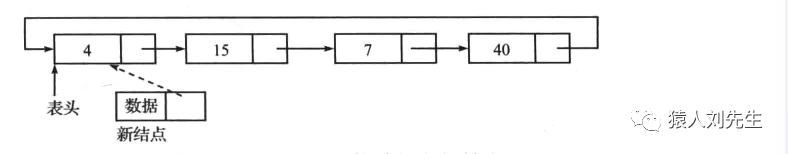

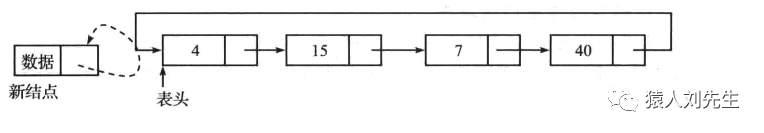

循环链表头插

在循环链表的表头前插入结点与在表尾插入结点的唯一区别是，在插入新结点后，还需要更新指针。具体的步骤如下

* 创建一个结点 , 并且初始化其next指针指向该节点自身

* 更新新结点的next指针为表头结点，然后遍历循环链表直至表尾。即插入位置应为循环链表中下一个结点是表头结点的结点位置(该结点是表头的前驱结点)

* 更新表头的前驱结点的next 指针指向新结点，得到如下图所示的循环链表

* 设置新结点为表头结点

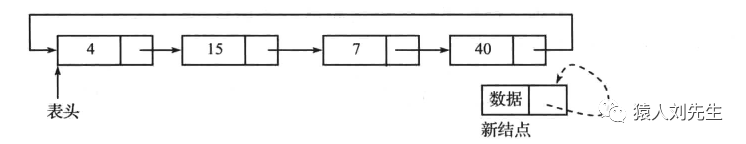

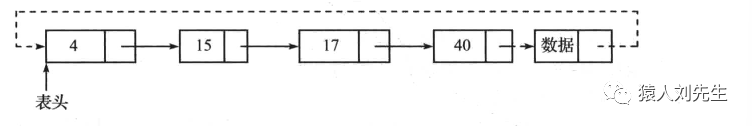

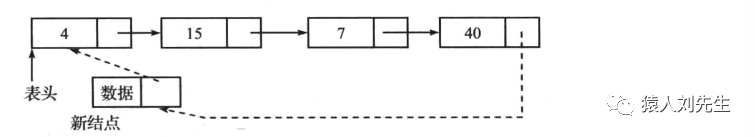

循环链表尾插

在由表头开始的循环链表的表尾插入一个包含数据(data)的结点。新结点将放在表尾结点(即循环链表的最后一个结点)的后面，也就是说，在表尾结点和第一个结点之间插入该新结点。

* 创建一个结点 , 并且初始化其next指针指向该节点自身

* 更新表头的前驱结点的next 指针指向新结点，得到如下图所示的循环链表

时间复杂度为O(N) , 用于扫描长度为N的链表 , 空间复杂度为O(1)

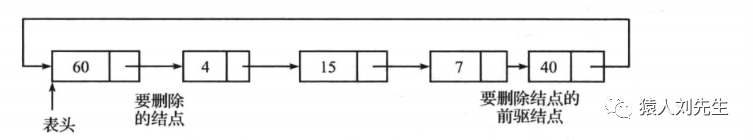

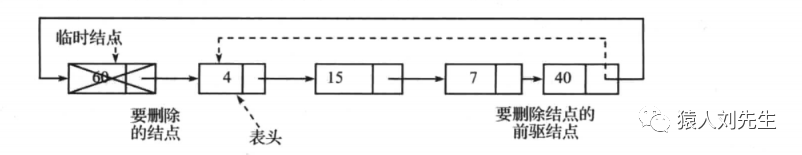

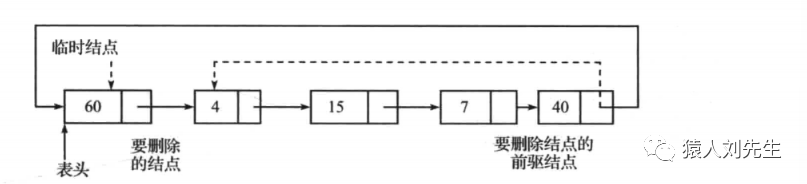

循环链表头删

删除循环链表中的第一个结点的操作很简单，只需将表尾结点的next 指针指向第一个结点的后继(下一个)结点。

* 遍历循环链表找到表尾结点。表尾结点是将要删除的表头结点的前驱结点。

* 创建一个指向表头结点的临时结点。更新表尾结点的next指针，使其指向第一个结点的后继结点

* 修改表头指针的值，使其指向后继结点。移除临时结点

循环链表尾插

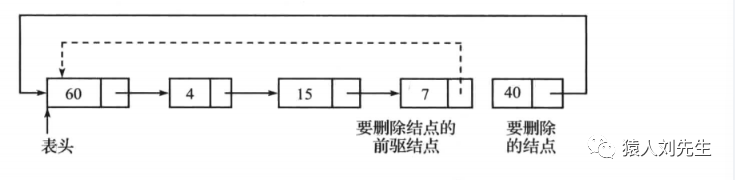

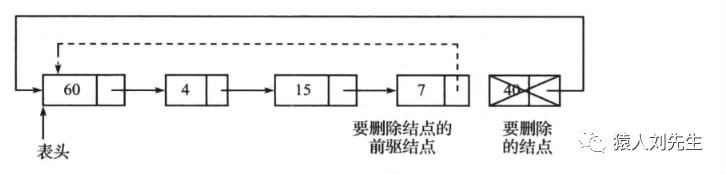

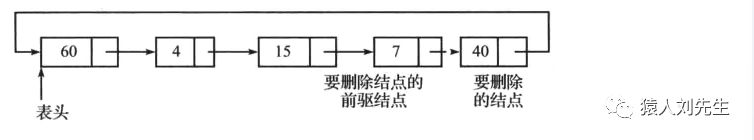

为了删除循环链表中的最后一个结点，需要遍历循环链表到倒数第二个结点。该结点将成为新的表尾结点，其next指针将指向链表的第一个结点。以下图的链表为例。为了删除最后一个结点40，首先遍历链表到结点7，再将结点7的next 指针指向结点60，并将这个结点重命名为表尾。

* 遍历循环链表，找到表尾结点及其前驱结点。

* 更新表尾结点的前驱结点的next指针，使其指向表头结点。

* 移除表尾结点

时间复杂度为O(N) , 用于扫描长度为N的链表 , 空间复杂度为O(1)

小结 :

单链表/双向链表头插/头删时间复杂度 : O(1)
单链表/双向链表中间插入/删除时间复杂度 : O(N)
循环链表插入/删除时间复杂度 : O(N)
单链表/双向链表/循环链表获取数据时间复杂度 : O(N)
数组头插/头删时间复杂度 : O(N)
数组尾删/尾插时间复杂度 : O(1)
数组中间插入/删除时间复杂度 : O(N)
数组/动态数组根据下标随机访问时间复杂度 : O(1)
数组/动态数组二分查找时间复杂度 : O(logn)
数组/动态数组顺序查找时间复杂度 : O(N)
动态数组头插/头删时间复杂度 : O(N)
动态数组尾插/尾删时间复杂度 : 不扩容 : O(1) , 扩容 :O(N)
动态数组中间插入/删除时间复杂度 : O(N)
