DM8读写分离自动切换集群部署教程

小周的数据库进阶之路 2024-09-06
199

热衷于分享各种干货知识，大家有想看或者想学的可以评论区留言，秉承着“开源知识来源于互联网，回归于互联网”的理念，分享一些日常工作中能用到或者频率比较的内容，希望大家能够喜欢，并提出宝贵地意见，我们一起提升，守住自己的饭碗。


一、环境准备

1、环境规划


A 机器B 机器C机器
业务 IP192.168.59.172192.168.59.136192.168.59.137
心跳 IP192.168.1.1192.168.1.2监控机器
实例名PRODBACK
实例端口52365236
MAL 端口53365336
MAL 守护进程端口54365436
守护进程端口55365536
OGUID4533145331
安装目录/dm/dbms/dm/dbms
实例目录/dm/data/dm/data
网卡情况双网卡双网卡

备注：C机器只需要安装好数据库即可，不用建实例，这里我们为了方便直接一键安装3台机器。

安装脚本如下：

DM8一键安装脚本

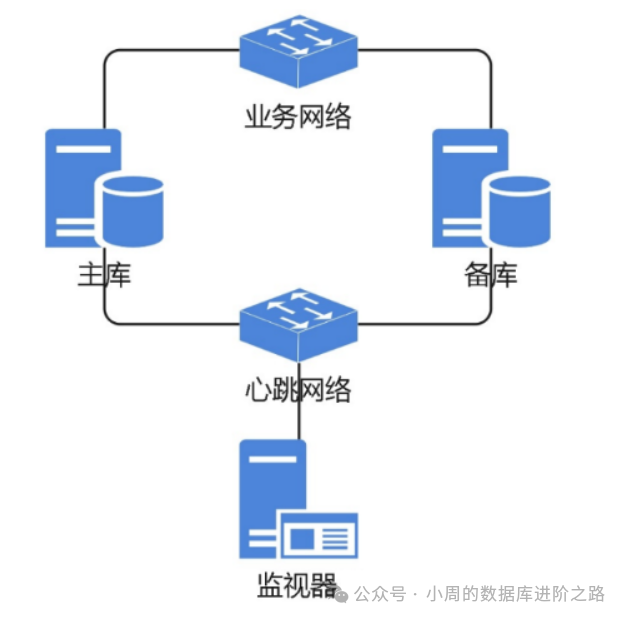

2、集群架构

3、参数注意（最关键）


dmarchdmwatcherdmmonitor
故障手动切换ARCH_WAIT_APP LY=0DW_MODE= MANUALMON_DW_CON FIRM=0
故障自动切换ARCH_WAIT_APP LY= 1DW_MODE= AUTOMON_DW_CON FIRM=1

与数据守护集群唯一不一样的就是这三个点

二、开始部署

(一)配置A机器

1、开启归档日志
[dmdba@mydm data]$ disql SYSDBA/SYSDBA
SQL> ALTER DATABASE MOUNT;
SQL> ALTER DATABASE ARCHIVELOG;
SQL> ALTER DATABASE ADD ARCHIVELOG 'DEST=/dm/arch, TYPE=LOCAL, FILE_SIZE=1024,
SPACE_LIMIT=51200';
SQL> ALTER DATABASE OPEN;

2、备份数据

这里我们选择直接杀掉进程，必须主备库数据不一致的情况

[dmdba@mydm data]$ps -ef|grep dms
[dmdba@mydm data]$kill -9 2409
[dmdba@mydm data]$mkdir -p dm/data/PROD/bak/BACKUP_FILE

使用dmrman进行备份

[dmdba@mydm data]$/dm/dbms/bin/dmrman CTLSTMT="BACKUP DATABASE '/dm/data/
PROD/dm.ini'
FULL TO
BACKUP_FILE2 BACKUPSET '/dm/data/PROD/bak/BACKUP_FILE'"

##拷贝备份文件到 B 机器

[dmdba@~]$ scp -r dm/data/PROD/bak/BACKUP_FILE dmdba@192.168.59.136:/dm/data/
PROD/bak

3、修改参数
（1）修改 dmarch.ini
vi dm/data/PROD/dmarch.ini
ARCH_WAIT_APPLY            = 0  #0：高性能   1：事务一致
[ARCHIVE_LOCAL]
ARCH_TYPE                = LOCAL  #本地归档类型
ARCH_DEST                = dm/arch/  #本地归档存放路径
ARCH_FILE_SIZE           = 1024  #单个归档大小，单位 MB
ARCH_SPACE_LIMIT         = 51200  #归档上限，单位 MB

[ARCHIVE_TIMELY1]
ARCH_TYPE                = TIMELY  #即时归档类型
ARCH_DEST                = BACK  #即时归档目标实例名

（2）创建 dmmal.ini
[dmdba@mydm data]$ mkdir malpath

vi dm/data/PROD/dmmal.ini
MAL_CHECK_INTERVAL         = 10  #MAL 链路检测时间间隔
MAL_CONN_FAIL_INTERVAL     = 10  #判定 MAL 链路断开的时间
MAL_TEMP_PATH              = dm/malpath/  #临时文件目录
MAL_BUF_SIZE               = 512  #单个 MAL 缓存大小，单位 MB
MAL_SYS_BUF_SIZE           = 2048  #MAL 总大小限制，单位 MB
MAL_COMPRESS_LEVEL         = 0  #MAL 消息压缩等级，0 表示不压缩

[MAL_INST1]
MAL_INST_NAME            = PROD  #实例名，和 dm.ini 的 INSTANCE_NAME 一致
MAL_HOST                 = 192.168.1.1  #MAL 系统监听 TCP 连接的 IP 地址
MAL_PORT                 = 5336  #MAL 系统监听 TCP 连接的端口
MAL_INST_HOST            = 192.168.59.172  #实例的对外服务 IP 地址
MAL_INST_PORT            = 5236  #实例对外服务端口，和 dm.ini 的 PORT_NUM 一致
MAL_DW_PORT              = 5436  #实例对应的守护进程监听 TCP 连接的端口
MAL_INST_DW_PORT         = 5536  #实例监听守护进程 TCP 连接的端口

[MAL_INST2]
MAL_INST_NAME            = BACK
MAL_HOST                 = 192.168.1.2
MAL_PORT                 = 5336
MAL_INST_HOST            = 192.168.59.136
MAL_INST_PORT            = 5236
MAL_DW_PORT              = 5436
MAL_INST_DW_PORT         = 5536

（3）创建 dmwatcher.ini
vi dm/data/PROD/dmwatcher.ini
[GRP1]
DW_TYPE                  = GLOBAL  #全局守护类型
DW_MODE                  = AUTO  #MANUAL：故障手切 AUTO：故障自切
DW_ERROR_TIME            = 20  #远程守护进程故障认定时间
INST_ERROR_TIME          = 20  #本地实例故障认定时间
INST_RECOVER_TIME        = 60  #主库守护进程启动恢复的间隔时间
INST_OGUID               = 45331  #守护系统唯一 OGUID 值
INST_INI                 = dm/data/PROD/dm.ini  #dm.ini 文件路径
INST_AUTO_RESTART        = 1  #打开实例的自动启动功能
INST_STARTUP_CMD         = dm/dbms/bin/dmserver  #命令行方式启动
RLOG_SEND_THRESHOLD      = 0  #指定主库发送日志到备库的时间阈值，默认关闭
RLOG_APPLY_THRESHOLD     = 0  #指定备库重演日志的时间阈值，默认关闭

4、注册服务

注册数据库启动服务和守护进程启动服务

[root@~]# dm/dbms/script/root/dm_service_uninstaller.sh -n DmServicePROD #删除自启服务
[root@~]# dm/dbms/script/root/dm_service_installer.sh -t dmserver -p PROD -dm_ini
/dm/data/PROD/dm.ini -m mount
[root@~]# dm/dbms/script/root/dm_service_installer.sh -t dmwatcher -p Watcher
-watcher_ini dm/data/PROD/dmwatcher.ini

（二）配置B机器

1、恢复A机器的备份数据

此处B机器也必须处于关闭的状态。

[dmdba@mydm data]$ps -ef|grep dms
[dmdba@mydm data]$kill -9 2409

[dmdba@mydm data]$ dm/dbms/bin/dmrman CTLSTMT="RESTORE DATABASE '/dm/data/PROD/
dm.ini'
FROM
BACKUPSET '/dm/data/PROD/bak/BACKUP_FILE'"
[dmdba@mydm data]$/dm/dbms/bin/dmrman CTLSTMT="RECOVER DATABASE '/dm/data/PROD/
dm.ini'
FROM
BACKUPSET '/dm/data/PROD/bak/BACKUP_FILE'"
[dmdba@mydm data]$ dm/dbms/bin/dmrman CTLSTMT="RECOVER DATABASE '/dm/data/PROD/
dm.ini'
UPDATE
DB_MAGIC"

2、修改参数
（1）配置dmarch.ini
[root@mydm network-scripts]# vi dm/data/PROD/dmarch.ini

#DaMeng Database Archive Configuration file
#this is comments

        ARCH_WAIT_APPLY      = 1

[ARCHIVE_LOCAL1]
        ARCH_TYPE            = LOCAL
        ARCH_DEST            = dm/arch
        ARCH_FILE_SIZE       = 128
        ARCH_SPACE_LIMIT     = 0
        ARCH_FLUSH_BUF_SIZE  = 0
        ARCH_HANG_FLAG       = 1
[ARCHIVE_TIMELY1]
ARCH_TYPE                = TIMELY  #即时归档类型
ARCH_DEST                = PROD  #即时归档目标实例名

（2）创建 dmmal.ini
[dmdba@mydm data]$ mkdir malpath

vi dm/data/PROD/dmmal.ini
MAL_CHECK_INTERVAL         = 10  #MAL 链路检测时间间隔
MAL_CONN_FAIL_INTERVAL     = 10  #判定 MAL 链路断开的时间
MAL_TEMP_PATH              = dm/malpath/  #临时文件目录
MAL_BUF_SIZE               = 512  #单个 MAL 缓存大小，单位 MB
MAL_SYS_BUF_SIZE           = 2048  #MAL 总大小限制，单位 MB
MAL_COMPRESS_LEVEL         = 0  #MAL 消息压缩等级，0 表示不压缩

[MAL_INST1]
MAL_INST_NAME            = PROD  #实例名，和 dm.ini 的 INSTANCE_NAME 一致
MAL_HOST                 = 192.168.1.1  #MAL 系统监听 TCP 连接的 IP 地址
MAL_PORT                 = 5336  #MAL 系统监听 TCP 连接的端口
MAL_INST_HOST            = 192.168.59.172  #实例的对外服务 IP 地址
MAL_INST_PORT            = 5236  #实例对外服务端口，和 dm.ini 的 PORT_NUM 一致
MAL_DW_PORT              = 5436  #实例对应的守护进程监听 TCP 连接的端口
MAL_INST_DW_PORT         = 5536  #实例监听守护进程 TCP 连接的端口

[MAL_INST2]
MAL_INST_NAME            = BACK
MAL_HOST                 = 192.168.1.2
MAL_PORT                 = 5336
MAL_INST_HOST            = 192.168.59.136
MAL_INST_PORT            = 5236
MAL_DW_PORT              = 5436
MAL_INST_DW_PORT         = 5536

（3）创建 dmwatcher.ini
vi dm/data/PROD/dmwatcher.ini
[GRP1]
DW_TYPE                  = GLOBAL  #全局守护类型
DW_MODE                  = AUTO  #MANUAL：故障手切 AUTO：故障自切
DW_ERROR_TIME            = 20  #远程守护进程故障认定时间
INST_ERROR_TIME          = 20  #本地实例故障认定时间
INST_RECOVER_TIME        = 60  #主库守护进程启动恢复的间隔时间
INST_OGUID               = 45331  #守护系统唯一 OGUID 值
INST_INI                 = dm/data/PROD/dm.ini  #dm.ini 文件路径
INST_AUTO_RESTART        = 1  #打开实例的自动启动功能
INST_STARTUP_CMD         = dm/dbms/bin/dmserver  #命令行方式启动
RLOG_SEND_THRESHOLD      = 0  #指定主库发送日志到备库的时间阈值，默认关闭
RLOG_APPLY_THRESHOLD     = 0  #指定备库重演日志的时间阈值，默认关闭

（4）修改dm.ini

将MAL_INI = 0 改为MAL_INI = 1

3、注册服务

注册数据库启动服务和监听启动服务

[root@mydm network-scripts]# dm/dbms/script/root/dm_service_uninstaller.sh -n
DmServiceBACK #删除之前建的自启服务
[root@mydm network-scripts]#/dm/dbms/script/root/dm_service_installer.sh -t
dmserver
-p BACK -dm_ini dm/data/PROD
/dm.ini -m mount
[root@mydm network-scripts]# dm/dbms/script/root/dm_service_installer.sh -t
dmwatcher
-p Watcher -watcher_ini dm/data/PROD/dmwatcher.ini

（三）配置C机器

1、编辑dmmonitor.ini

vi dm/data/PROD/dmmonitor.ini

MON_DW_CONFIRM             = 1  #0：非确认（故障手切） 1：确认（故障自切）
MON_LOG_PATH               = ../log  #监视器日志文件存放路径
MON_LOG_INTERVAL           = 60  #每隔 60s 定时记录系统信息到日志文件
MON_LOG_FILE_SIZE          = 512  #单个日志大小，单位 MB
MON_LOG_SPACE_LIMIT        = 2048  #日志上限，单位 MB

[GRP1]
MON_INST_OGUID           = 45331  #组 GRP1 的唯一 OGUID 值
MON_DW_IP                = 192.168.59.172:5436
MON_DW_IP                = 192.168.59.136:5436

2、注册服务

注册监控器自启动服务

[root@mydm ~]# dm/dbms/script/root/dm_service_installer.sh -t dmmonitor -p Monitor
-monitor_ini /dm/data/PROD/dmmonitor.ini

三、启动读写分离集群（自动切换）

1、启动数据库并设置主备

机器A

[dmdba@mydm data]$ DmServicePROD start
[dmdba@mydm data]$ disql SYSDBA/SYSDBA
SQL> SP_SET_OGUID(45331);
SQL> ALTER DATABASE PRIMARY;

机器B

[dmdba@mydm data]$ DmServiceBACK start
[dmdba@mydm data]$disql SYSDBA/SYSDBA
SQL> SP_SET_OGUID(45331);
SQL> ALTER DATABASE STANDBY;

2、关闭机器A和机器B的数据库

[dmdba@mydm data]$DmServicePROD stop
[dmdba@mydm data]$DmServiceBACK stop

3、启动守护进程

机器B

[dmdba@mydm data]$DmWatcherServiceWatcher start

机器A

[dmdba@mydm data]$DmWatcherServiceWatcher start

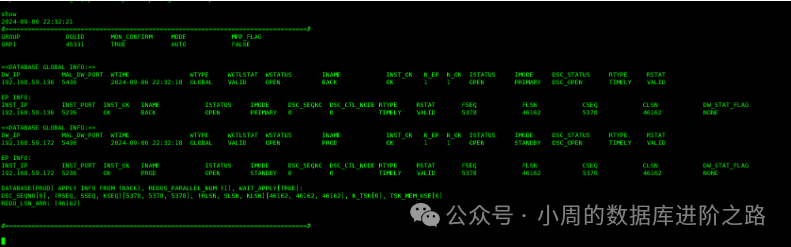

4、启动监控器进程

选择其中一种即可

[dmdba@mydm PROD]$ dmmonitor /dm/data/PROD/dmmonitor.ini #前台启动
[dmdba@mydm data]$DmMonitorService start #后台启动
如果想要配置监控器自启动，则必须再建一个普通监视器
[dmdba@mydm PROD]$ mv /dm/data/PROD/dmmonitor.ini /dm/data/PROD/dmmonitorbak.ini
[dmdba@mydm PROD]$ dmmonitor /dm/data/PROD/dmmonitorbak.ini

至此DM读写分离自动切换集群已搭建完毕。

5、测试主备是否一致

1、查询主备库的状态

机器B：

SQL> SELECT CASE WHEN "STATUS$" = '1' THEN 'Startup' WHEN "STATUS$" = '2' THEN
'After Redo' WHEN "STATUS$" = '3' THEN 'MOUNT' WHEN "STATUS$" = '4' THEN 'OPEN' WHEN
"STATUS$" = '5' THEN 'SUSPEND' END "库状态" , CASE        WHEN "ROLE$" = '0' THEN
'Normal'        WHEN "ROLE$" = '1' THEN 'Parmary'        WHEN "ROLE$" = '2' THEN
'Standby'    END "模式" FROM    v$database;`

机器A：

SQL> SELECT CASE WHEN "STATUS$" = '1' THEN 'Startup' WHEN "STATUS$" = '2' THEN 'After
Redo' WHEN "STATUS$" = '3' THEN 'MOUNT' WHEN "STATUS$" = '4' THEN 'OPEN' WHEN "STATUS$"
= '5' THEN 'SUSPEND' END "库状态" , CASE        WHEN "ROLE$" = '0' THEN 'Normal'
WHEN "ROLE$" = '1' THEN 'Parmary'        WHEN "ROLE$" = '2' THEN 'Standby'
END "模式" FROM    v$database;`

2、查看主备库的SCN是否一致
SQL> select file_LSN, cur_LSN from v$rlog;

3、查看主备库的permanent值是否一致：
select permanent_magic;

4、模拟主库新增一条数据

机器B：

SQL>create table test (id number);
SQL>insert into test values(1);
SQL> select * from test;
SQL> commit;

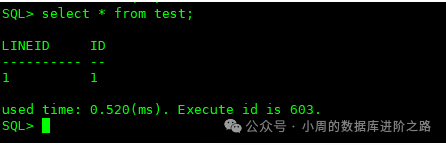

5、去备库查看是否有新增数据

机器A：

SQL> select * from test;
SQL> insert into test values(2); #发现备份插入数据失败


四、集群管理

1、关闭集群

(1)关闭监控进程
[dmdba@mydm PROD]$ DmMonitorServiceMonitor stop

(2)关闭B机器守护进程

[dmdba@mydm PROD]$ DmWatcherServiceWatcher stop

(3)关闭A机器守护进程
[dmdba@mydm PROD]$  DmWatcherServiceWatcher stop

2、启动集群

1、启动B机器守护进程
[dmdba@mydm PROD]$ DmWatcherServiceWatcher start

2、启动A机器守护进程
[dmdba@mydm PROD]$ DmWatcherServiceWatcher start

3、启动监控进程
[dmdba@mydm PROD]$ DmMonitorServiceMonitor start
