行格式分类

表的行格式决定了它的行是如何进行物理存储的，反过来说行格式的选择会影响到查询和DML操作的性能。
我们希望在单个page中能容纳更多的行，查询和索引查找就可以更快地工作，缓冲池中所需的内存更少，写入更新的时候所需I/O更小。
InnoDB存储引擎支持四种行格式：

• REDUNDANT（冗余），被淘汰了
  使用REDUNDANT行格式，表会将变长列值的前768字节存储在B树节点的索引记录中，其余
  的存储在溢出页上。对于大于等于786字节的固定长度字段InnoDB会转换为变长字段，以便
  能够在页外存储。
• COMPACT（紧凑），经常会使用
  与REDUNDANT行格式相比，COMPACT行格式减少了约20%的行存储空间，但代价是增加了
  某些操作的CPU使用量。如果系统负载是受缓存命中率和磁盘速度限制，那么COMPACT格式
  可能更快。如果系统负载受到CPU速度的限制，那么COMPACT格式可能会慢一些。
• DYNAMIC（动态），新引入，与compact类似，可以进行数据压缩，默认的
  使用DYNAMIC行格式，InnoDB会将表中长可变长度的列值完全存储在页外，而索引记录只
  包含指向溢出页的20字节指针。大于或等于768字节的固定长度字段编码为可变长度字段。
  DYNAMIC行格式支持大索引前缀，最多可以为3072字节，可通过innodb_large_prefix参数
  控制。
• COMPRESSED（压缩），新引入，算法不同，更加节省空间
  COMPRESSED行格式提供与DYNAMIC行格式相同的存储特性和功能，但增加了对表和索引
  数据压缩的支持。

查看默认行格式：

show variables like '%innodb_default_row_format%';

创建表的时候也可以指定行格式，在后面加ROW_FORMAT=行格式名称即可。

行溢出

由COMPACT行格式来说行溢出问题。
COMPACT行格式特点：
COMPACT行格式设计的目标就是高效的存储数据，一个页存储更多行记录。

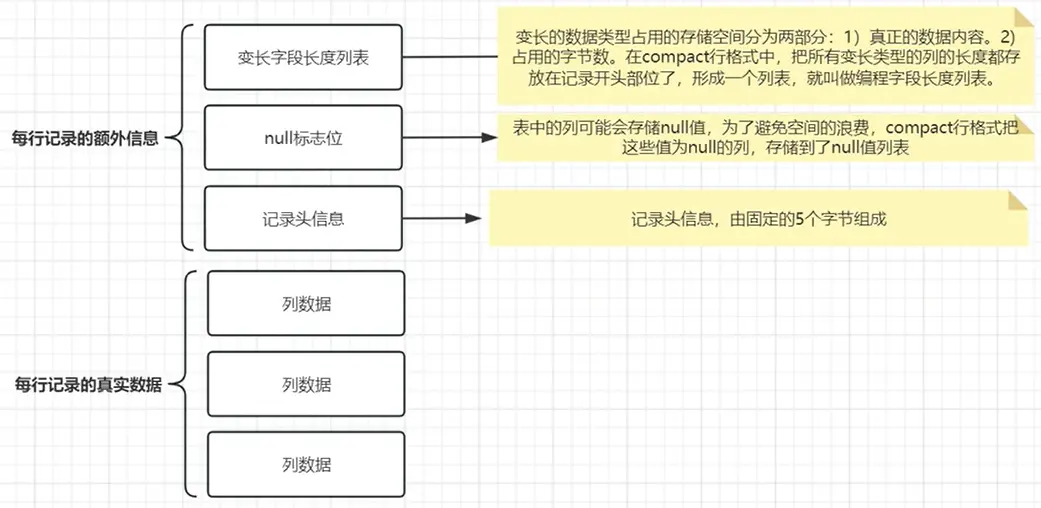

由两部分组成：

• 1.每行记录的额外信息
• 2.每行记录的真实数据

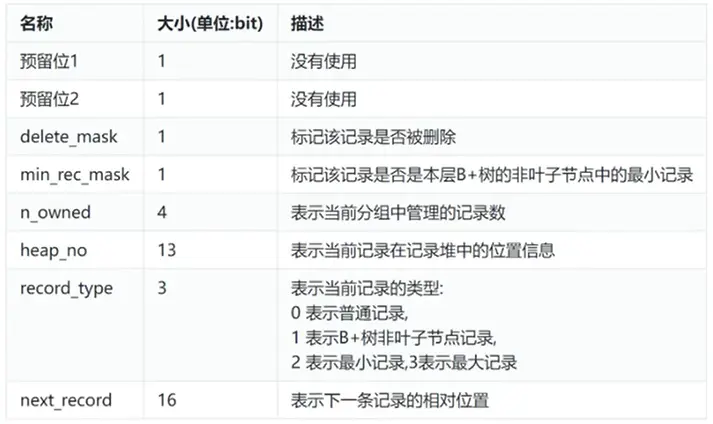

记录头信息详解：

每行记录的真实数据部分，除了插入的列数据以外还有：

• row_id：隐藏列主键
• 事务id
• 回滚指针

compact中的行溢出机制
什么是行溢出？
每个表的数据分成若干页来存储，每个页中采用B树结构存储；
如果某些字段信息过长，无法存储在B树节点中，这时候会被单独分配空间，此时被称为溢出页，
该字段被称为页外列。
如一个页16kb，即16384字节；而一个varchar类型的列最多可以存储65532个字节，一个页就无法存储这个varchar类型的列。如果一个表有这样一个大字段，一个页就无法一条完整的记录，这时候就会发生行溢出，多出的数据就在溢出页中。

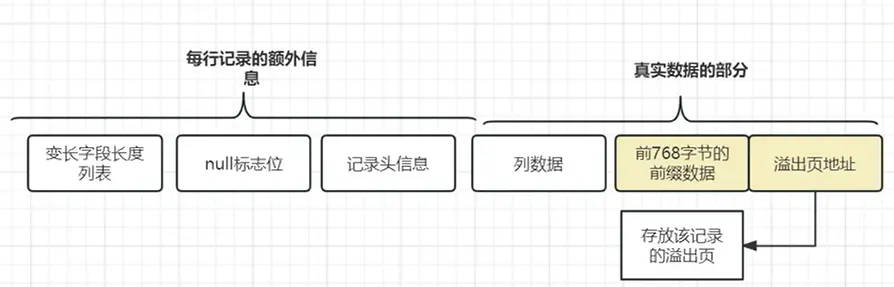

当发生行溢出时，数据页只保存前768个字节的前缀数据，以及溢出页地址，指向行溢出页。

参考下图：

而dynamic和compressed在处理行溢出时，数据页不会存储真实数据的前768字节，完全溢出到溢出页中，只保留指针指向溢出页
