在数据库系统中，LSN（Log Sequence Number，日志序列号）是一个非常关键的概念。它标识了数据库事务日志的位置，并在事务日志的管理、恢复以及归档过程中起着至关重要的作用。在openGauss数据库中，LSN与归档文件名之间有着密切的关系。本篇文章将深入探讨LSN与归档文件名的关系，以及如何通过LSN计算对应的归档文件名。
1. 什么是LSN？
LSN，全称为Log Sequence Number，是数据库系统中用于标识事务日志位置的标识符。LSN随着数据库操作的进行而不断递增，确保了所有事务的顺序和一致性。LSN通常以两部分表示，如CC/2BFFDC50，其中：
CC：表示日志段编号（Log Segment Number）。2BFFDC50：表示该日志段内的偏移量（Offset）。

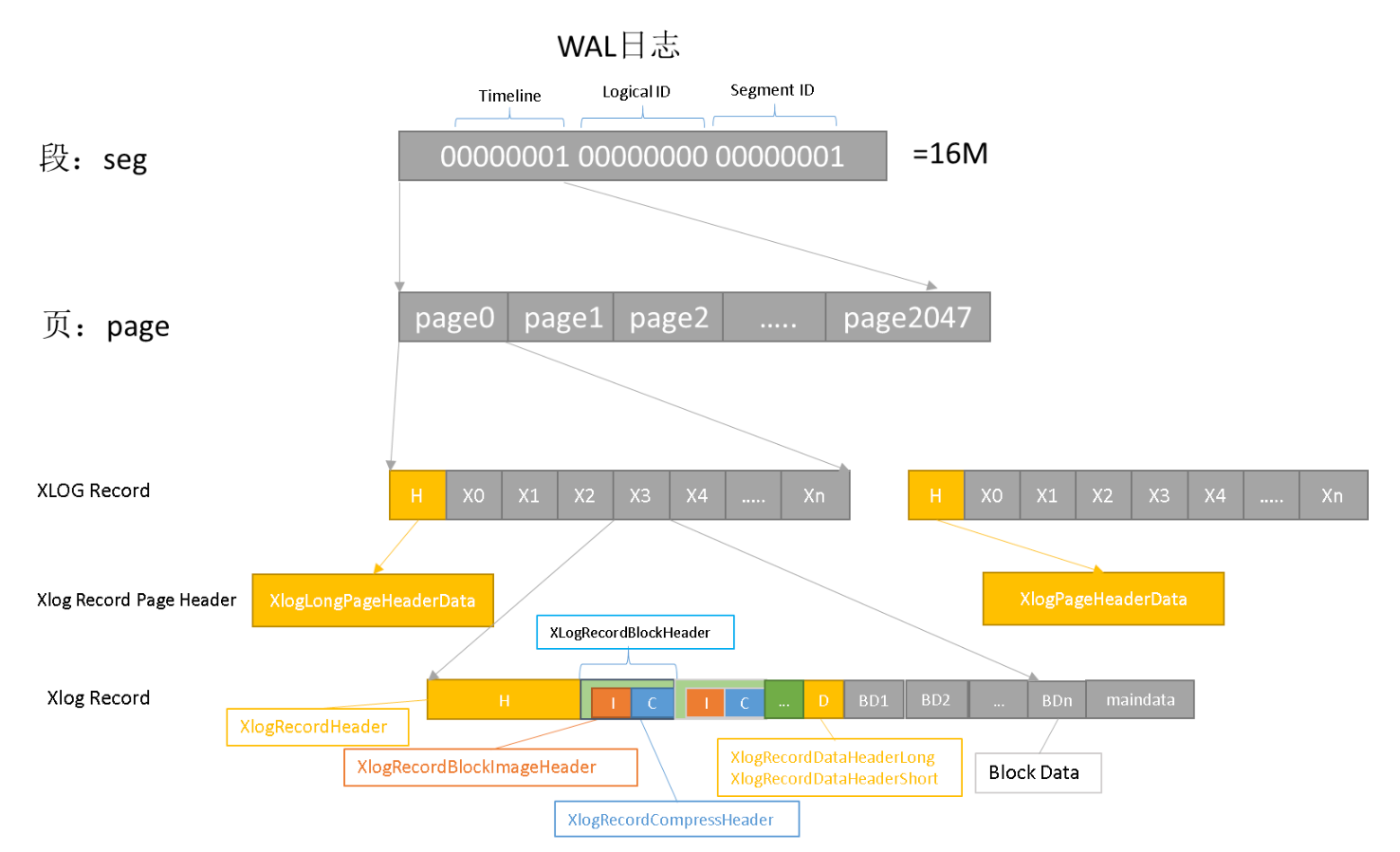

2.归档文件名解析
归档文件名通常采用以下格式：
000000010000000000000003
这个文件名由三个部分组成：
- 时间线ID（8位）：文件名的前8位代表时间线ID，用于标识在数据库时间线中的特定状态。
- 逻辑日志序列号（16位）：中间的16位表示该文件的起始LSN。这是文件的关键部分，用于恢复和重建数据库状态。
- 偏移量（8位）：最后的8位是LSN偏移量，用于标识当前WAL文件的相对位置。
在解析文件名时，可以通过这些字段了解该归档文件中的日志范围和它的具体位置。例如，文件名000000010000000000000003表示的是时间线1上的LSN从000000000000000003开始的日志文件。
3. LSN与归档文件名的关系
在openGauss数据库中，WAL（Write-Ahead Logging）日志的归档文件名通常由以下三部分组成：
- 时间线ID（Timeline ID）：标识数据库时间线的唯一标识符。
- 日志编号（Log Number）：表示具体的日志段编号。
- 段编号（Segment Number）：表示在日志段内的具体位置。
文件名的格式一般为：
TimelineID + LogNumber + SegmentNumber
例如，文件名00000001000000CC0000002B代表的含义如下：
- 时间线ID：
00000001 - 日志编号：
000000CC - 段编号：
0000002B
4. LSN与归档文件名的计算方法
4.1 日志段编号与偏移量
LSN中的前半部分（如CC）表示日志段编号，将其转换为十进制可得知该日志段的位置。例如，CC在十六进制中对应的十进制数是204。后半部分（如2BFFDC50）表示该日志段内的偏移量，转换为十进制后，可以精确定位到具体的字节位置。
4.2 计算归档文件名
计算归档文件名的步骤如下：
-
日志编号计算：
使用公式：
其中16M表示WAL日志段的大小。 -
段编号计算：
使用公式：
该公式帮助我们定位具体的段编号。
4.3 示例计算
我们挑一个归档进行检验：00000001000000CC00000029

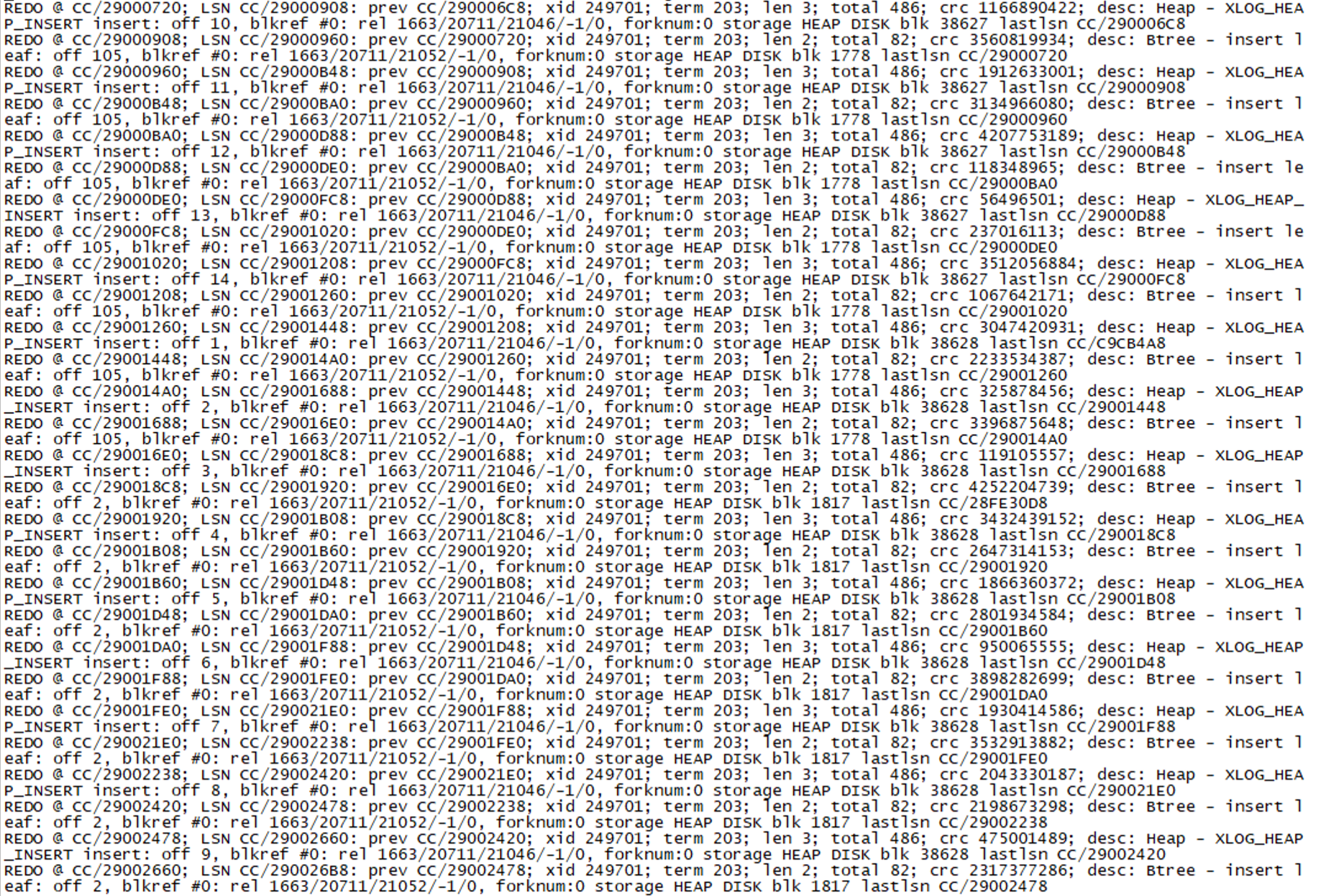

pg_xlogdump 00000001000000CC00000029
4.3.1 CC/29FA3A90
4.3.1.1分解LSN
- 日志段编号（Log Segment Number）：CC，这是十六进制的编号。
- 偏移量（Offset within the Log Segment）：29FA3A90，这是十六进制的偏移量。
4.3.1.2将 LSN 转换为十进制
4.3.1.2.1日志段编号 CC
CC 是十六进制，转换为十进制是 204。
4.3.1.2.2 偏移量 29FA3A90
29FA3A90 是十六进制，转换为十进制是 703,942,672。
4.3.1.3计算日志编号（Log Number）
使用公式：
这里的 LSN 是由日志段编号和偏移量组合成的：
取整部分就是 0。
4.3.1.4计算段编号（Segment Number）
使用公式：
计算步骤如下：
取整部分就是 41。
4.3.1.5组合归档文件名
假设时间线ID为 00000001，那么归档文件名由三部分构成：
-
时间线ID：00000001
-
日志段编号：000000CC（十六进制的204号日志段）
-
段编号：00000029（十六进制的41）
最终归档文件名为：00000001000000CC00000029
4.3.2 CC/29FDCB30
4.3.1.1分解LSN
- 日志段编号（Log Segment Number）：CC，这是十六进制的编号。
- 偏移量（Offset within the Log Segment）：29FDCB30，这是十六进制的偏移量。
4.3.1.2将 LSN 转换为十进制
4.3.1.2.1日志段编号 CC
CC 是十六进制，转换为十进制是 204。
4.3.1.2.2 偏移量 29FDCB30
29FDCB30 是十六进制，转换为十进制是 704,155,696。
4.3.1.3计算日志编号（Log Number）
使用公式：
这里的 LSN 是由日志段编号和偏移量组合成的：
取整部分就是 0。
4.3.1.4计算段编号（Segment Number）
使用公式：
计算步骤如下：
取整部分就是 41。
4.3.1.5组合归档文件名
假设时间线ID为 00000001，那么归档文件名由三部分构成：
-
时间线ID：00000001
-
日志段编号：000000CC（十六进制的204号日志段）
-
段编号：00000029（十六进制的41）
最终归档文件名为：00000001000000CC00000029
