Grafana全家桶（三）使用Grafana Agent与Tempo实现链路追踪完整demo

上一节我们已经成功的部署了分布式Tempo后端服务，这一节将通过Grafana Agent与一个集成了opentelemetry SDK的Go程序Demo实现Trace的数据打通，并在grafana上查看trace调用链路。

Grafana Agent介绍

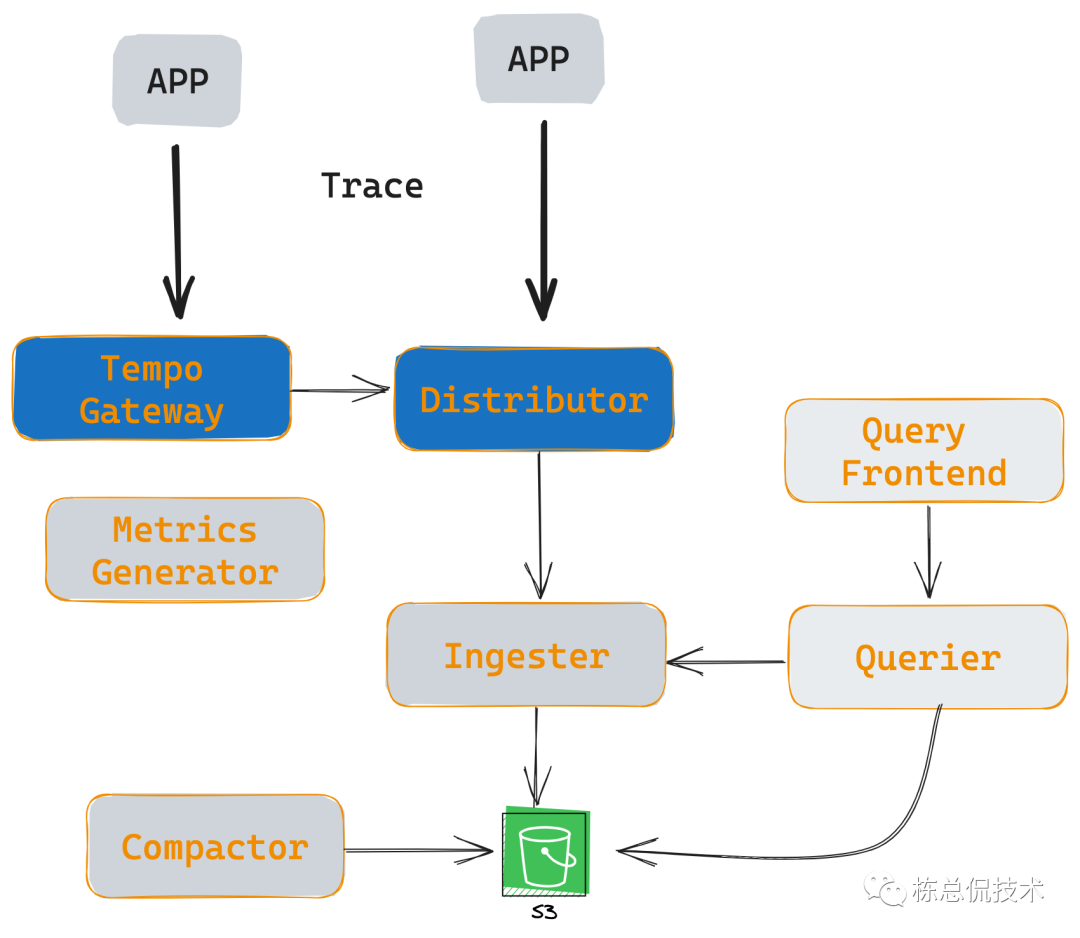

上一节部署的Tempo服务是可以直接通过Tempo-distributor组件或者使用TempoGateWay直接接收Trace数据的，是无需部署Grafana Agent组件的。

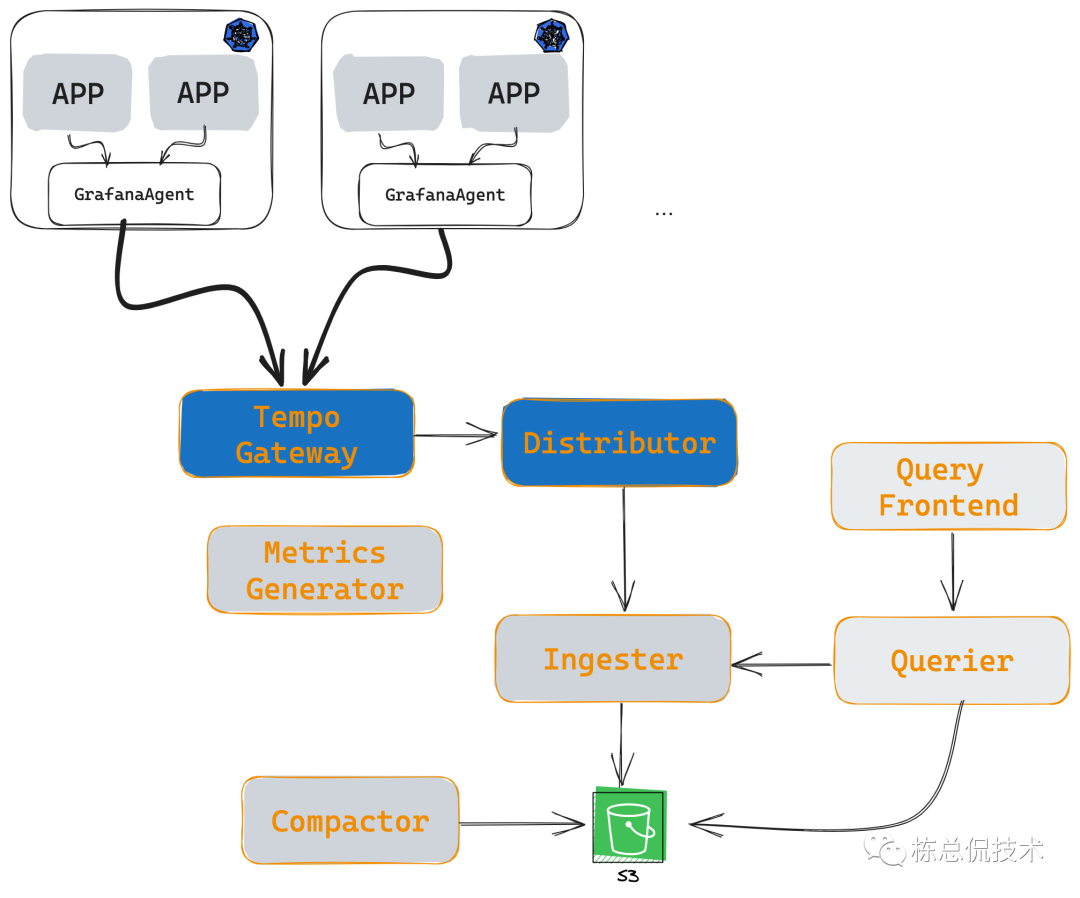

考虑到生产实践中，Tempo作为基础组件一般与业务服务集群分开部署，部署在单独的集群，为各个业务集群提供Trace存储服务，所以考虑在各集群内部部署Grafana Agent，业务服务产生的Trace数据发送至Grafana Agent，由Grafana Agent根据配置的策略统一发送至Tempo服务端，如图：

Grafana Agent为Grafana Labs开源的一款Agent，用于数据采集。而采集的数据除了上述的Trace数据以外，也支持Logs、Metrics数据，对Logs、Metrics的采集在后续章节介绍Grafana生态对日志、监控的支持时再详细讲解。

Grafana Agent部署

Grafana Agent代码仓库提供了其Helm部署的Chart，只需要配置Grafana Agent的输入和输出配置。

其中输入配置otelcol.receiver.otlp"xxx"
表示支持接收数据的方式。这里的配置表示通过4317（默认的GRPC端口）端口接收Grpc数据，4318（默认的HTTP端口）端口接收http数据。

  configMap:
    content: |-
      otelcol.receiver.otlp "default" {
       grpc {
        endpoint = "0.0.0.0:4317"
       }

       http {
        endpoint = "0.0.0.0:4318"
       }

       output {
        traces  = [otelcol.processor.batch.default.input]
       }
      }

      otelcol.processor.batch "default" {
       timeout = "200ms"
       send_batch_size = 8192

       output {
        traces  = [otelcol.exporter.otlp.default.input]
       }
      }


      otelcol.exporter.otlp "default" {
       client {
        endpoint = "ip:4317"
        tls {
         insecure             = true
         insecure_skip_verify = true
        }
       }
      }

在中配置的otelcol.exporter.otlp "default" 地址为Tempo接收服务的地址，如果后端需要通过Http方式接收数据也可以配置为

otelcol.exporter.otlphttp"default" {
 client {
  endpoint = "ip:port"

  tls {
   insecure             = true
   insecure_skip_verify = true
  }
 }
}

client.point为上一章节中Tempo-distributor的地址或者Tempo-Gateway的访问地址。

关于Grafana-agent的其他配置可以参考官方文档：https://grafana.com/docs/agent/latest/flow/reference/components/

Grafana配置Tempo数据源

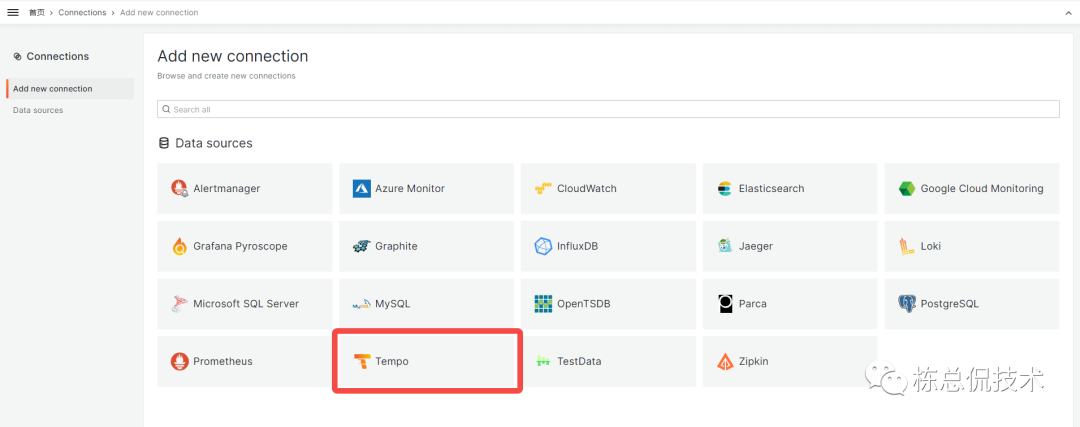

添加数据源页面选择Tempo类型

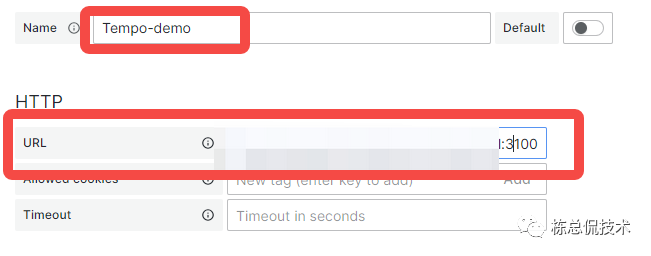

配置数据源名称、查询地址

配置prometheus数据源

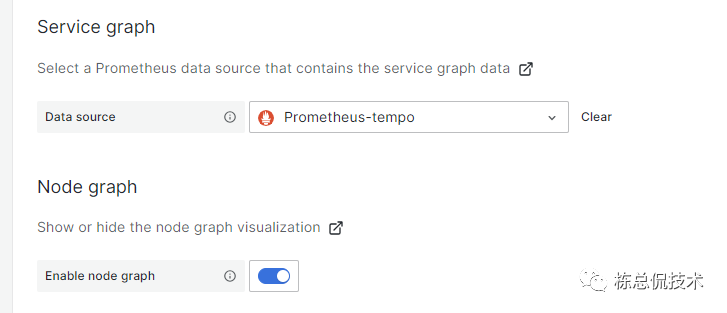

需要先将Tempo remotewrite的Prometheus先配置为Prometheus类型数据源后开启serviceGraph且选择对应的prometheus数据源，

Trace Demo验证

demo是使用Go集成opentelemetry的SDK，以及使用go.opentelemetry.io/contrib/instrumentation提供的Gin、Gorm、go-redis封装库模拟微服务间调用、Mysql请求、Redis操作来展示Trace和各Span的关系。

有关Go集成opentelemetry SDK的代码在后续章节单独讲解，就不在这里详细阐述了。

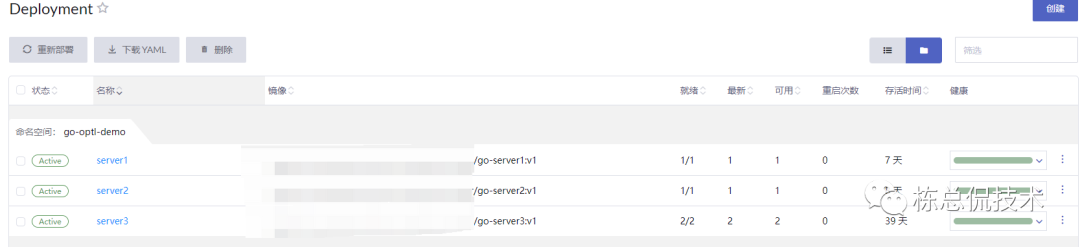

demo将部署三个服务分别为server1、server2、server3，之间的调用关系在后续将Trace数据发送至Tempo后，可以在Grafana中展示查看。

Grafana查看Trace

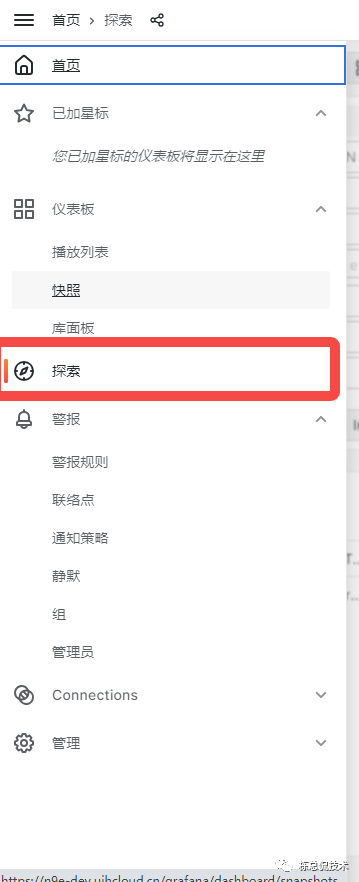

访问Grafana的探索（Explore）页面

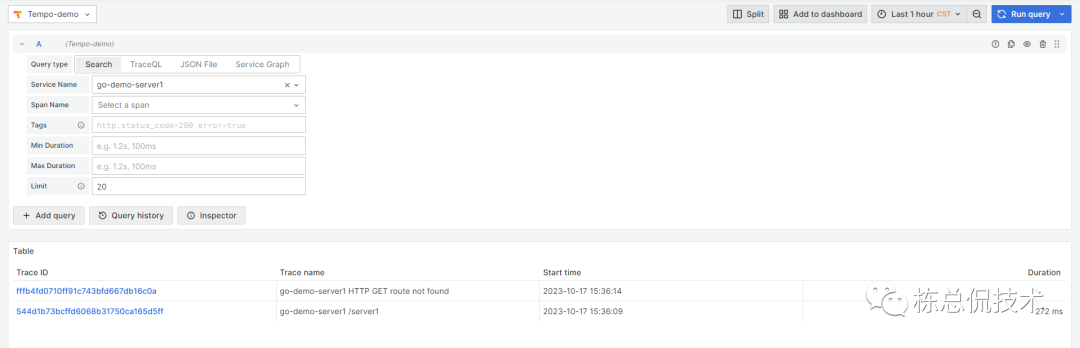

选择需要查看的服务查看上报的Trace列表

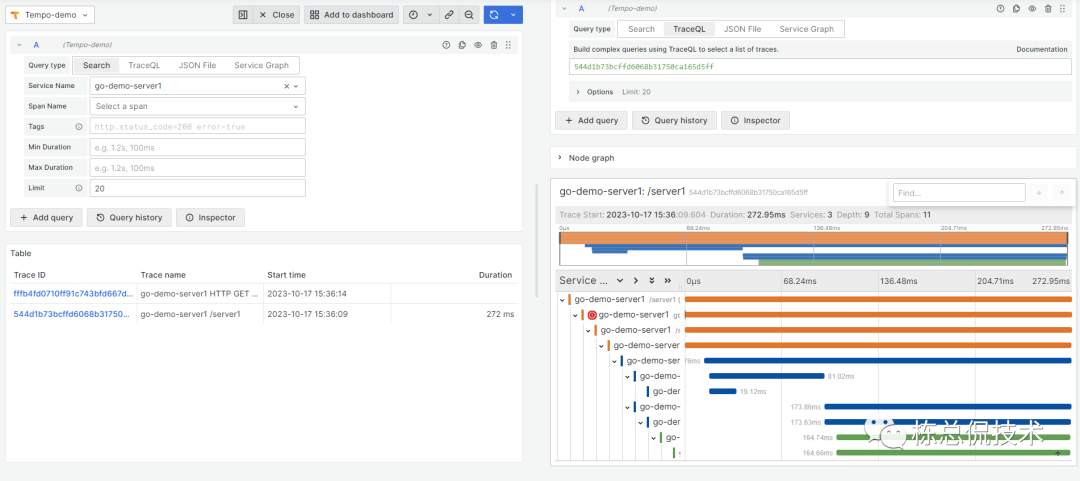

点击Trace ID 查看Trace的Span详情

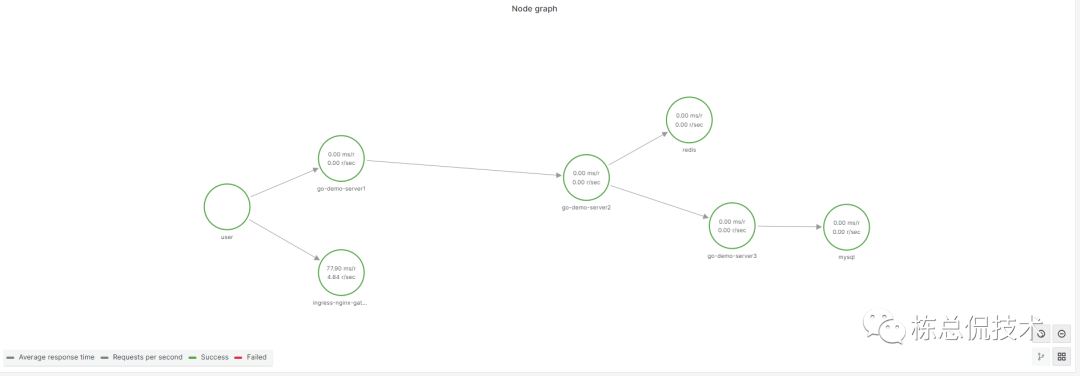

点击service Graph可以查看服务的调用关系图谱，以及各调用的平均请求延时、成功率等。
