Hadoop学习笔记之NameNode工作机制解析

第一篇学习了Hadoop大数据平台的基础概念

第二篇学习了Hadoop的HDFS相关理论知识和工作流程

《Hadoop大数据平台学习笔记之概念篇》

《Hadoop大数据平台学习笔记之HDFS 》

本期继续深挖HDFS,学习一下NameNode的工作机制

NameNode

HDFS的核心服务，管理和维护着整个HDFS，主要有以下作用：

• 负责接收客户端的操作请求；

• 负责管理文件系统命名空间（NameSpace）、集群配置信息及存储块的复制等；

•


•


• 负责文件目录树的维护以及文件对于BLOCK列表的维护；

• 负责管理Block与DataNode之间的关系；

SecondaryNameNode

负责合并NameNode的Edits到FsImage文件中，来保证NameNode中数据的可靠性。

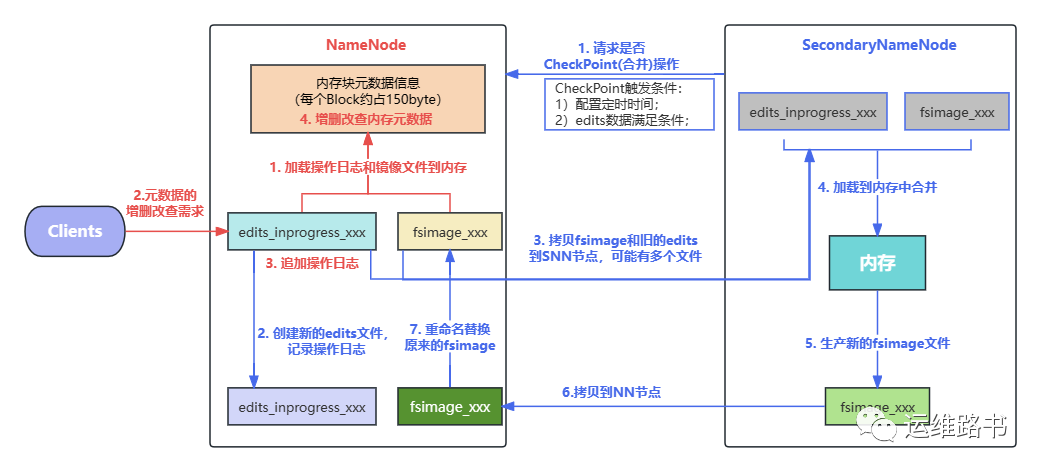

第一阶段 NameNode启动

1. 第一次NameNode格式化启动之后，首次会创建FsImage文件和Edits文件。非第一次启动，直接加载Fsimage文件和Edits文件到内存中；

2. 客户端对元数据执行增删改查操作，并记录到Edits文件中；

3. NameNode记录操作日志；

4. NameNode在内存中对数据进行增删改查；

第二阶段 SecondaryNameNode启动

1. 询问NameNode是否需要CheckPoint，NameNode返回信息；

2. NameNode切割现有日志文件，新记录滚动写入新Edits文件；

3. 拷贝FsImage文件和旧的Edits文件到SNN节点，可能有多个文件

4. SNN加载FsImage文件和Edits文件到内存中合并；

5. 生产新的FsImage文件；

6. 将新生成的FsImage文件拷贝到NameNode；

7. NameNode将新生成的FsImage文件重命名替换旧的FsImage文件；

CheckPoint节点通常运行在与NameNode不同的机器上。

SecondaryNameNode 定期从Active NameNode上将Edits文件和FsImage文件下载到本地，并加载到内存进行合并。这个合并过程称为一个检查点（CheckPoint）。

在 NameNode 运行期间，HDFS 的所有变更操作都是写到 Edits 文件中。一段时间后，Edits 文件会变得非常大。CheckPoint 的出现就是解决 Edits 文件不断变大的问题，并将 Edits 文件大小保持在限制范围内。

NameNode 和 SecondaryNameNode 的数据目录存储结构完全相同。

当单节点集群下 NameNode 故障需要重新恢复时，可以从 SecondaryNameNode 的数据目录中将 FsImage 和 Edits 所有文件拷贝到 NameNode 的数据目录，以恢复 NameNode 的元数据。但只能恢复大部分数据，因为有些数据可能还没做 CheckPoint。

通过修改 【hdfs-default.xml】 文件的相关配置，设置CheckPoint检查时间参数

<property>
  <name>dfs.namenode.checkpoint.period</name>
  <value>3600</value>
  <description>每隔3600秒 checkpoint 一次</description>
</property>




<property>
  <name>dfs.namenode.checkpoint.txns</name>
  <value>1000000</value>
  <description>操作次数达到 100万 次 checkpoint 一次</description>
</property>




<property>
  <name>dfs.namenode.checkpoint.check.period</name>
  <value>60</value>
  <description>每隔60秒检查一次操作次数是否达到</description>
</property>

dfs.namenode.checkpoint.period 和 dfs.namenode.checkpoint.txns 这两个参数只要任意满足于其中一个，都会触发 CheckPoint。

由于 CheckPoint 的过程需要消耗大量的 IO 和 CPU 资源，并且会阻塞 HDFS 的读写操作。所以，该过程不会在 NameNode 节点上触发。

NameNode中包含FsImage 和 Edits两个文件

NameNode被格式化之后，将在{data_dir}/tmp/dfs/name/current目录中产生如下文件

edits_0000000000000000000
fsimage_0000000000000000000.md5
seen_txid

• FsImage

命名空间镜像文件，记录数据块到文件的映射、目录或文件的结构、属性等信息。

• Edits

操作日志文件，记录对所有文件的创建、删除、重命名等操作日志。

• seen_txid

seen_txid文件保存的是一个数字，就是最后一个edits_的数字。记录了最后一次 CheckPoint 或者 edit 回滚（将 edits_inprogress_xxx 文件回滚成一个新的 Edits 文件）之后的 transaction ID。主要用来检查 NameNode 启动过程中 Edits 文件是否有丢失的情况。

每次Namenode启动的时候都会将fsimage文件读入内存，并从00001开始到seen_txid中记录的数字依次执行每个edits里面的更新操作，保证内存中的元数据信息是最新的、同步的，可以看成Namenode启动的时候就将fsimage和edits文件进行了合并。

查看FsImage文件

hdfs oiv -p 文件类型 -i镜像文件 -o 转换后文件输出路径

-i  要转换的文件

-o  转换后的文件路径

-p  转换格式（XML|FileDistribution|ReverseXML|Web|Delimited）

查看Edits文件

hdfs oev -p 文件类型 -i操作日志文件 -o 转换后文件输出路径

-i  要转换的文件

-o  转换后的文件路径

-p  转换格式：binary（hadoop 二进制格式）, xml（默认 XML 格式）, stats（打印关于编辑文件的统计信息）

将SecondaryNameNode中数据拷贝到NameNode存储数据的目录

$ rm -rf  ~/data/tmp/dfs/name/*

[dfs]$ scp -r xx@hadoop04:/opt/module/hadoop-3.3.6/data/tmp/dfs/namesecondary/* ./name/

sbin/hadoop-daemon.sh start namenode

修改hdfs-site.xml

<property>
  <name>dfs.namenode.checkpoint.period</name>
  <value>120</value>
</property>


<property>
  <name>dfs.namenode.name.dir</name>
  <value>/opt/module/hadoop-3.3.6/data/tmp/dfs/name</value>
</property>

小结

[xx@hadoop02 dfs]$ scp -r xx@hadoop04:/opt/module/hadoop-3.3.6/data/tmp/dfs/namesecondary ./
[xx@hadoop02 namesecondary]$ rm -rf in_use.lock
[xx@hadoop02 dfs]$ pwd
/opt/module/hadoop-3.3.6/data/tmp/dfs
[xx@hadoop02 dfs]$ ls
data  name  namesecondary

bin/hdfs namenode -importCheckpoint

添加配置

# vim opt/hadoop2.7/etc/hadoop/hdfs-site.xml
# 添加内容如下
<property>
    <name>dfs.namenode.name.dir</name>
    <value>file:///${hadoop.tmp.dir}/dfs/name01,file:///${hadoop.tmp.dir}/dfs/name02</value>
</property>

删除原有数据

集群下所有服务都需要执行该操作；

[hadoop3.3.6]# rm -rf data/ logs/

格式化集群并启动

[hadoop3.3.6]# bin/hdfs namenode –format
[hadoop3.3.6]# sbin/start-dfs.sh

• Namenode启动时，首先将映像文件（fsimage）载入内存，并执行编辑日志（edits）中的各项操作。一旦在内存中成功建立文件系统元数据的映像，则创建一个新的fsimage文件和一个空的编辑日志。此时，namenode开始监听datanode请求。但是此刻，namenode运行在安全模式，即namenode的文件系统对于客户端来说是只读的。

• 系统中的数据块的位置并不是由namenode维护的，而是以块列表的形式存储在datanode中。在系统的正常操作期间，namenode会在内存中保留所有块位置的映射信息。在安全模式下，各个datanode会向namenode发送最新的块列表信息，namenode了解到足够多的块位置信息之后，即可高效运行文件系统。

• 如果满足“最小副本条件”，namenode会在30秒钟之后就退出安全模式。所谓的最小副本条件指的是在整个文件系统中99.9%的块满足最小副本级别（默认值：dfs.replication.min=1）。在启动一个刚刚格式化的HDFS集群时，因为系统中还没有任何块，所以namenode不会进入安全模式。

集群处于安全模式，不能执行重要操作（写操作）。集群启动完成后，自动退出安全模式。

• bin/hdfs dfsadmin -safemode get        （功能描述：查看安全模式状态）

• bin/hdfs dfsadmin -safemode enter    （功能描述：进入安全模式状态）

• bin/hdfs dfsadmin -safemode leave     （功能描述：离开安全模式状态）

• bin/hdfs dfsadmin -safemode wait      （功能描述：等待安全模式状态）
