【OceanBase DBA早下班系列】—— obdiag 收集的OB火焰图/扁鹊图解读

1. 前言

上一篇文章讲解了一下obdiag 怎么快速的收集火焰图，那么问题来了，火焰图收集了咋看呢？今天就讲讲。

2. obdiag 一键收集火焰图和扁鹊图原理

其实obdiag收集信息是依赖于远端ob节点上的perf工具，所以务必要在ob节点上安装perf工具。相当于obdiag帮你去各个节点上执行了如下命令：

# 注意：-p 后面是进程ID，改成你要 perf 的进程

## 生成调用图(扁鹊图)
sudo perf record -e cycles -c 100000000 -p 87741 -g -- sleep 20
sudo perf script -F ip,sym -f > sample.viz

第一条命令: sudo perf record -e cycles -c 100000000 -p 87741 -g -- sleep 20

1. sudo perf record
   : 开始记录性能数据。

2. -e cycles
   : 记录 CPU 周期 (cycles
   ) 作为性能事件。

3. -c 100000000
   : 设置最大事件计数为 1 亿次。一旦记录到这么多事件就会停止。

4. -p 87741
   : 仅针对进程 ID 为 87741 的进程进行记录。

5. -g
   : 启用符号化的堆栈跟踪，这样在报告中会包含函数调用的源代码位置信息。

6. --
   : 标志后的内容被视为普通命令而非选项。

7. sleep 20
   : 运行 sleep
    命令，使进程暂停 20 秒。在这 20 秒内记录性能数据。

总结来说，这条命令将会记录进程 ID 为 87741 的程序在其运行的 20 秒内产生的前 1 亿个 CPU 周期事件，并且包括函数调用的源码位置信息。这些数据会被保存到文件中（默认情况下通常是 perf.data
 文件）

第二条命令: sudo perf script -F ip,sym -f > sample.viz

1. sudo perf script
   : 从之前记录的数据文件（默认为 perf.data
   ）中提取原始事件记录。

2. -F ip,sym
   : 设置输出格式，其中：

3. -f
   : 输出格式为文本流，这是默认格式。

4. > sample.viz
   : 将输出重定向到 sample.viz
    文件中。


## 生成火焰图
sudo perf record -F 99 -p 87741 -g -- sleep 20
sudo perf script > flame.viz

要解读火焰图得让我们从 perf 命令（performance 的缩写）讲起，它是 Linux 系统原生提供的性能分析工具，会返回 CPU 正在执行的函数名以及调用栈（stack）。通常，它的执行频率是 99Hz（每秒99次），如果99次都返回同一个函数名，那就说明 CPU 这一秒钟都在执行同一个函数，可能存在性能问题。

第一条命令: sudo perf record -F 99 -p 87741 -g -- sleep 20

1. sudo perf record
   : 使用 perf
    工具开始记录性能数据。

2. -F 99
   : 设置采样频率为每秒 99 次。这意味着 perf
    会在每秒内对选定的性能事件进行 99 次采样。

3. -p 87741
   : 只针对进程 ID 为 87741 的进程进行记录。

4. -g
   : 启用符号化的堆栈跟踪，这样在报告中会包含函数调用的源代码位置信息。

5. --
   : 标志后面的内容被视为普通命令而非选项。

6. sleep 20
   : 运行 sleep
    命令，使进程暂停 20 秒。在这 20 秒内记录性能数据。

第二条命令: sudo perf script > flame.viz

1. sudo perf script
   : 从之前记录的数据文件（默认为 perf.data
   ）中提取原始事件记录。

2. > flame.viz
   : 将输出重定向到 flame.viz
    文件中。

这条命令的作用是从之前的 perf.data
 文件中提取原始事件记录，并将其输出到 flame.viz
 文件中。通常，这个文件会被用于进一步处理，比如生成火焰图（Flame Graph）来可视化性能数据。

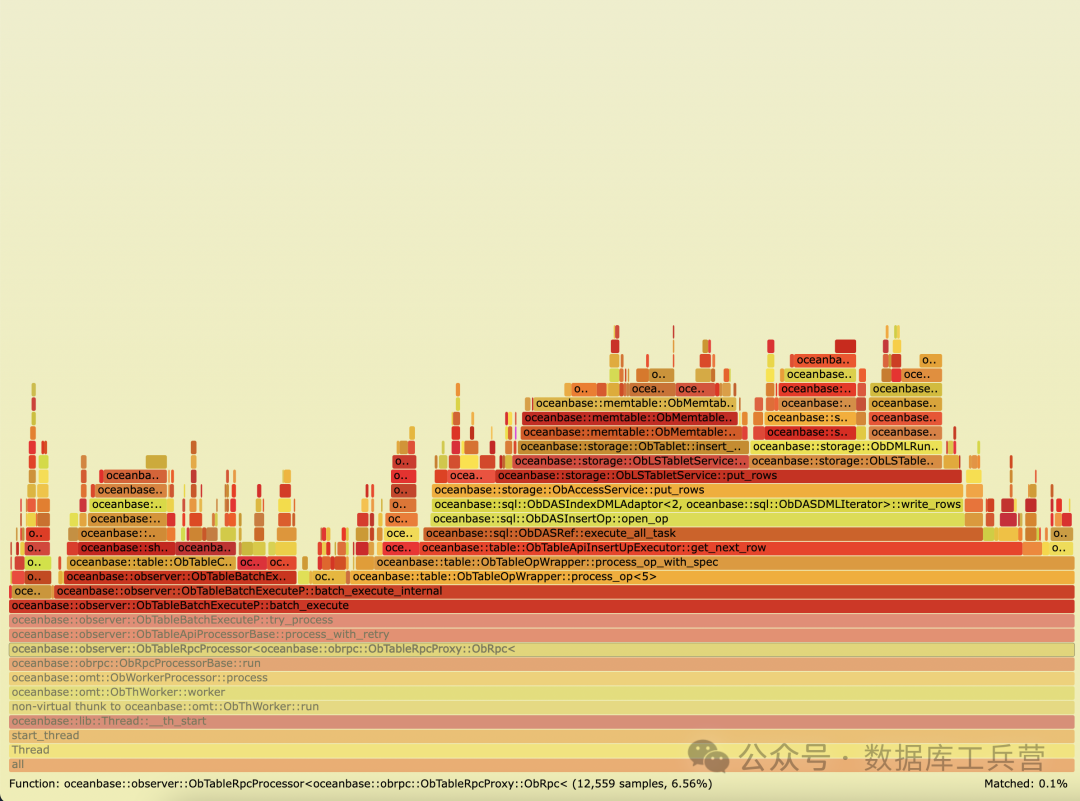

3. obdiag 火焰图解读

说明：

• y 轴表示调用栈，每一层都是一个函数。调用栈越深，火焰就越高，顶部就是正在执行的函数，下方都是它的父函数。

• x 轴表示抽样数，如果一个函数在 x 轴占据的宽度越宽，就表示它被抽到的次数多，即执行的时间长。注意，x 轴不代表时间，而是所有的调用栈合并后，按字母顺序排列的。

• 火焰图就是看顶层的哪个函数占据的宽度最大。只要有”平顶”（plateaus），就表示该函数可能存在性能问题。

• 颜色没有特殊含义，因为火焰图表示的是 CPU 的繁忙程度，所以一般选择暖色调

• 火焰图是 SVG 图片，可以与用户互动。

（1）鼠标悬浮

火焰的每一层都会标注函数名，鼠标悬浮时会显示完整的函数名、抽样抽中的次数、占据总抽样次数的百分比。

（2）点击放大

在某一层点击，火焰图会水平放大，该层会占据所有宽度，显示详细信息。

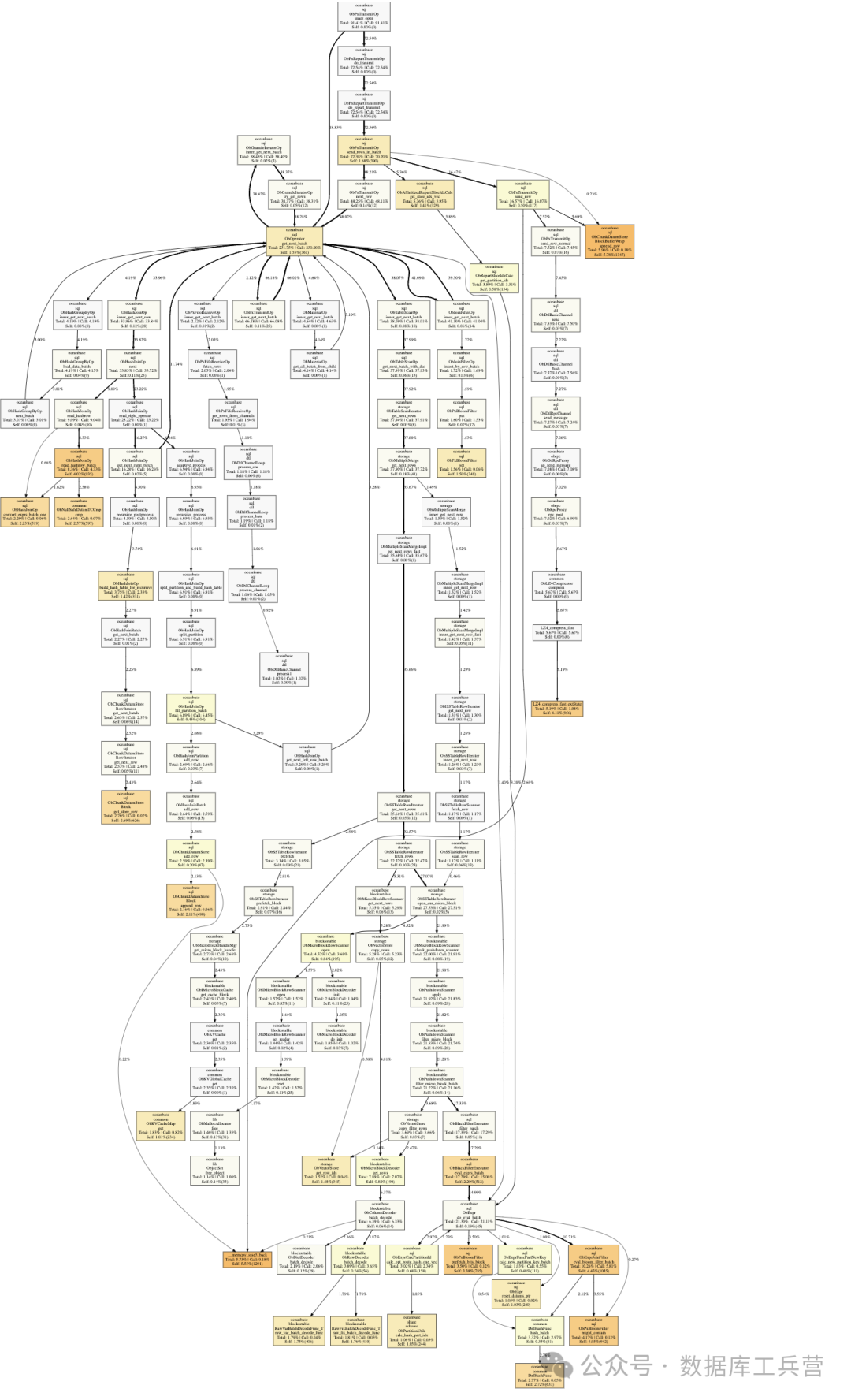

4. obdiag 扁鹊图解读

扁鹊图这块没啥好讲的，我只说两点：

1. obdiag 收集的扁鹊图数据需要加工一下才能可视化，参见：https://open.oceanbase.com/blog/12062448148

2. 扁鹊图非常的一目了然了，块越大占用资源越多

5. 附录

• obdiag 下载地址： https://www.oceanbase.com/softwarecenter

• obdiag 官方文档： https://www.oceanbase.com/docs/obdiag-cn

• obdiag github地址： https://github.com/oceanbase/obdiag

• obdiag SIG 营地： https://oceanbase.yuque.com/org-wiki-obtech-vh7w9r/imzr6c
