前几天，朋友提到一种数据统计分析的图类型——桑基图，确实之前了解比较少，找了一些资料，学习了解下。
桑基图是一种图表类型，用于可视化流量、能量、资源或数量的流动。它通过使用有向箭头连接不同的节点来显示流动的路径和量级。
桑基图常用于可持续能源、物流、人口流动、资源分配等领域的数据可视化。它可以帮助用户直观地理解和分析复杂的流动和关系，从而支持决策和策划过程。
桑基图的创始人叫"桑基"，英文名Sankey，全名Matthew Henry Phineas Riall Sankey CB CBE FIMechE，爱尔兰工程师，英国军队皇家工程局（Royal Engineers）的上校（Caption）。英国上将William Sankey, C.B之子，自幼受到了很好地教育。

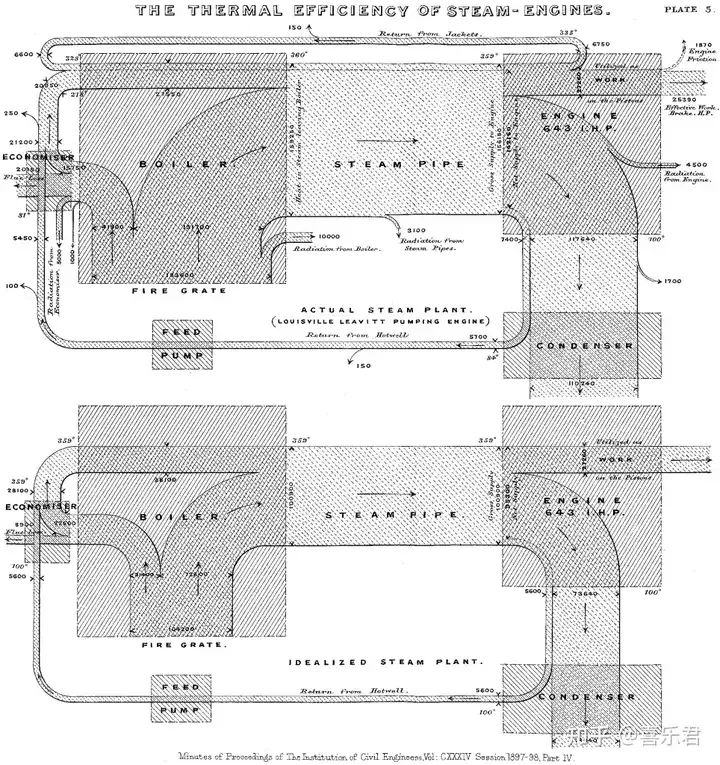

桑基图最初是用来描述蒸汽机（steam engine）的热量流转效率（energy flow efficiency），下图来自于1898年的Sankey图示，相对而言形式更加严谨复杂，

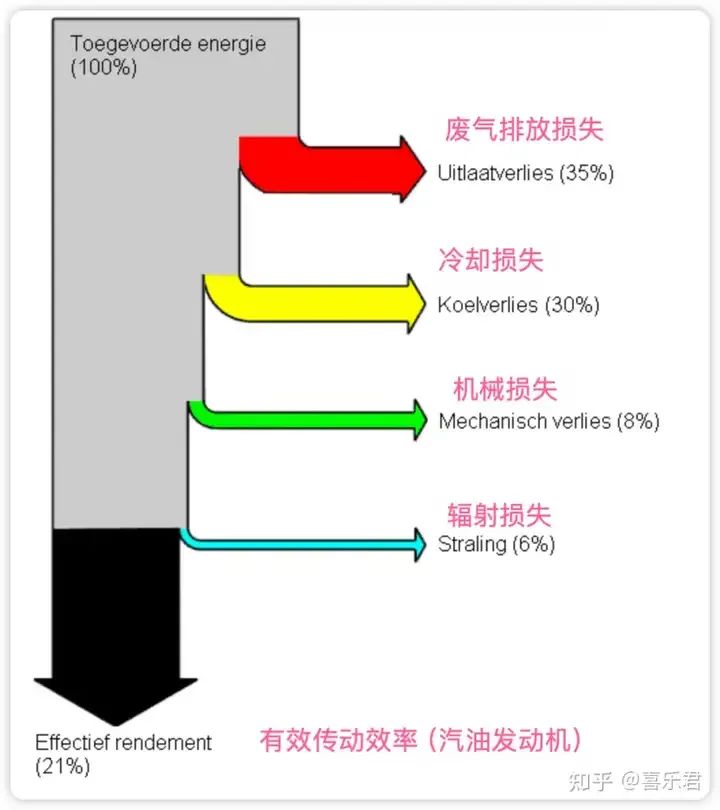

在这里，连续性的度量是"热量"，离散的输入和输出代表维度分类。如右侧所示，内燃机能量的取向，除了正常的做功驱动机器运转，相当多的能力被浪费掉了，包含驱动损失、齿轮等磨损损失、热流失等等。
能量是守恒的，Sankey发明的这个图很好地描述了热量的输入和输出之平衡关系，帮助设计者理解和改进，所以又称之为"热平衡图"，
桑基图的特点
节点：
桑基图由一系列节点组成，每个节点代表一个特定的实体或类别。
节点可以代表不同的产品、部门、地区等。
箭头：
箭头表示流动的路径，从一个节点流向另一个节点。
箭头的宽度通常表示流量或数量的大小。
流量量级：
桑基图可以显示不同节点之间的流量量级，通过箭头的宽度来表示。
宽度越大，表示流量或数量越大。
路径：
桑基图可以显示多个节点之间的复杂路径，通过连接不同的节点和箭头来表示。
颜色编码：
桑基图可以使用颜色来编码不同的节点或流动路径，以帮助用户更好地理解和区分不同的实体或类别。
理解了桑基图的特征，我们就可以在各个业务场景中找到它的经典应用，它适合于任何具有输入和输出两段维度的连续性度量分析，例如资金审计、热电厂能耗、物流成本等。
如下所示的应用场景强调了"连续度量"的重要性，而其起点和终点就是桑基图的两段，
能源流动：展示能源（度量值）从来源（input）到最终用途（output）的转化和分布，如电力或热能的生产、传输和消耗过程。
成本流分析：在生产和服务过程中，通过桑基图可以直观地显示不同成本因素（原材料、人工、运输等）如何组成总成本。
物料与资源流：用于展示在生产系统中物料的流动路径和损耗情况，帮助优化资源利用效率。

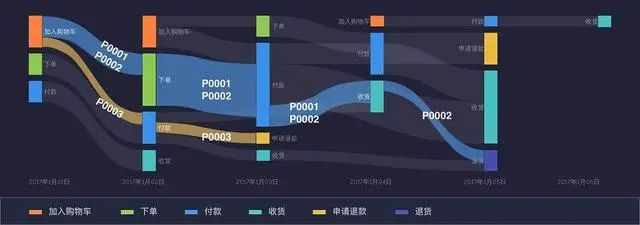

网站用户行为：分析用户在网站或应用中的行为路径，如页面访问流程、购物车添加到购买的转化流程等。
供应链与物流：显示产品从原材料采购、生产加工到最终销售的全过程中的物流和信息流。
生信分析：如构建ceRNA调控网络，单细胞亚群分类，物种门类分类，基因组重测序变异类型等。

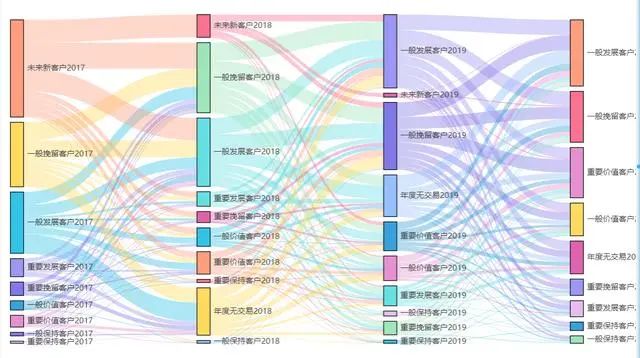

金融数据可视化：追踪用户状态，追踪跑票、变动、迁移，追踪人口流动情况等。
之前，桑基图是比较难以实现的复杂图形，它不仅比条形图多了一个维度，而且多个维度有先后。它包含连续性的度量，但是又没有显而易见的度量轴。

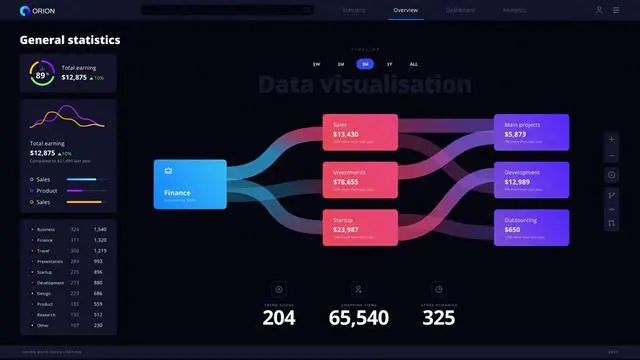

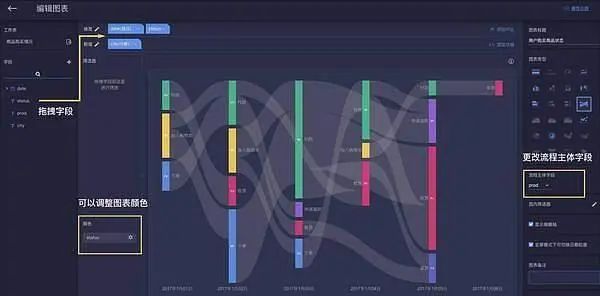

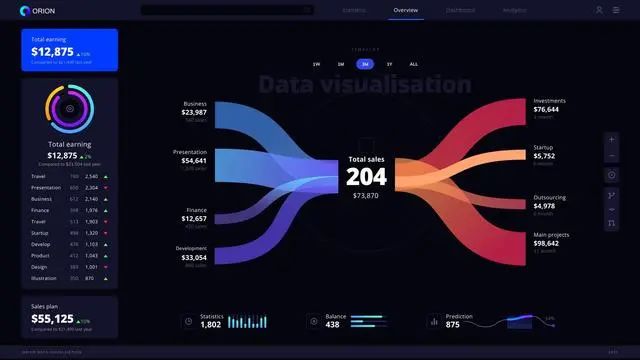

但是，随着越来越多的BI工具内嵌了桑基图图表，一切变得简单。
设计的注意事项
在设计桑基图图表时，以下是一些需要注意的事项，
数据准备：
确保数据准备充分，包括节点和流量的数据。
节点应该清晰明确，流量数据应该准确可靠。
简洁明了：
桑基图应该保持简洁明了，避免过多的节点和复杂的路径。
过多的节点和路径可能会导致图表混乱不清晰，难以理解。
良好的布局：
选择合适的布局方式，使得节点和箭头的排列有一定的逻辑性。
可以按照流动的方向或重要性进行布局。
色彩选择：
选择合适的色彩来区分不同的节点和流动路径。
颜色应该鲜明对比，以便用户能够清晰地区分不同的实体或类别。
箭头宽度控制：
根据流量的大小，合理调整箭头的宽度。 宽度应该能够直观地反映流量的差异，但也不能过于夸张。
标签和注释：为节点和箭头添加标签和注释，以便用户能够理解图表的含义。标签应该简洁明了，能够清晰地描述节点和流动的含义。
交互性：考虑为桑基图添加交互性，例如鼠标悬停显示详细信息、点击节点展开子节点等。交互性可以增强用户体验，使得用户能够更深入地探索数据。
可视化工具：使用专业的可视化工具或库来创建桑基图，例如D3.js、Tableau、Power BI等。这些工具提供了丰富的功能和模板，能够帮助您更轻松地创建和定制桑基图。
通过注意以上这些的事项，可以设计出清晰、易于理解和美观的桑基图图表，帮助用户更好地理解和分析数据的流动和关系。
复杂图形无一例外都是简单可视化的堆叠，因此理解桑基图的起点是条形图和折线图。条形图（bar chart）是一个离散维度、一个连续度量构成的"排序主题"可视化，而折线图（line chart）是一个连续维度（日期）、一个连续度量构成的"趋势主题"可视化，桑基图（Sankey Chart）则是两个或离散维度和一个连续度量构成的"流向主题"可视化。
桑基图必须要有两个或以上的维度分类，两个维度分类有必然的先后次序，分别表示流向的起点、终点。
桑基图必须要有且只有一个连续的度量值，用来表示流向的对象，例如资金的流向、燃气的流向等等。
