我们知道TiDB是一个典型的存算分离架构，它的核心模块主要包括计算引擎层TiDB Server、存储引擎层TiKV以及调度引擎层Placement Driver（简称PD）。在前面的系列文章中，我们重点介绍了TiDB Server以及TiKV的相关内容，本篇我们再一起了解一下PD模块。

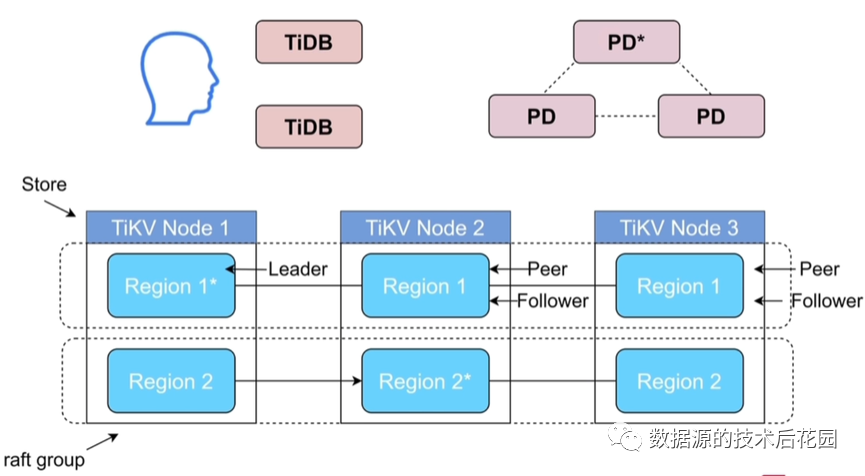

TiDB作为一个分布式数据库，各个模块均具有高可用的特性。TiDB Server是一个无状态的计算引擎，可以任意扩展，本身不存储数据；TiKV是以Region为单位基于Raft组进行复制，一般至少为三个副本。PD模块至少由三个节点组成，它通过集成ETCD支持自动故障转移，因此它没有单点故障的风险；同时，PD中的数据也是基于ETCD内部的Raft机制保证了数据的多副本一致性，因此不用担心单点数据丢失的问题。在多个PD节点中，有一个PD节点为Leader节点。
了解了PD的高可用特性后，我们重点要了解PD这个模块到底有哪些能力。PD的能力可以概括为以下几点：
（1）整个集群TiKV元数据的存储。一个集群中包含多个TiKV节点，每个TiKV节点上又包含多个Region，每个TiKV节点也只知道自己节点上的Region状态，而不会知道其他节点上的Region状态。而PD则保存了整个集群的Region信息，包括Leader的位置、Region与TiKV的对应关系等。因此，当SQL语句要访问对应的Region时，必须要和PD交互以获取Region的位置。
（2）分配全局ID和事务ID。比如表ID、索引ID、事务ID等。
（3）生成全局时间戳TSO。事务的开始时间、结束时间，均是由PD来分配。
（4）收集集群信息进行调度。PD会及时收集各个TiKV节点及Region信息，以便了解当前的负载情况，如果发现负载不均，可以通过迁移Region来平衡负载。
（5）提供label，支持高可用。PD可以给Region打上相应的标签，从而可以将不同的Region设置不同的分布策略，比如放置在不同的数据中心从而可以实现多数据中心灾备部署方案。
（6）提供TiDB Dashboard。TiDB的Dashboard也是运行在PD节点上。
下面我们深入介绍几个PD的重要功能。
一． PD的路由功能
在了解TiDB中的DML/DDL执行流程

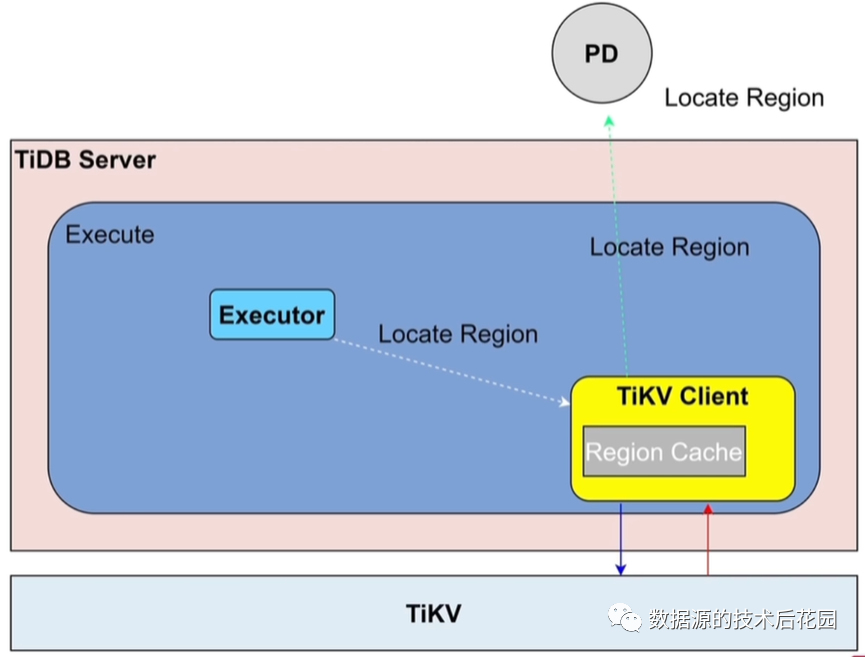

(qq.com) 一文中，我们知道在读取过程中Executor会将执行的请求发给TiKV Client，如果TiKV Client本地缓存中有Region位置信息则直接从缓存中读取并发送到对应的TiKV节点，如果没有缓存信息则需要向PD请求Region位置信息。缓存可以减少每次都需要和PD交互产生的网络消耗，当缓存的信息与实际的位置信息不一致时，TiKV Client会重新向PD请求最新的数据并更新本地缓存，这在TiDB中称为“Back Off”，过多的Back Off会影响查询的性能。
二． PD的TSO分配流程
由PD生成的TSO是一个64位整型数值，它由物理时间+逻辑时间组成。物理时间是机器的Unix时间，精确到毫秒；逻辑时间用于将1毫秒划分为262144个时间单位。

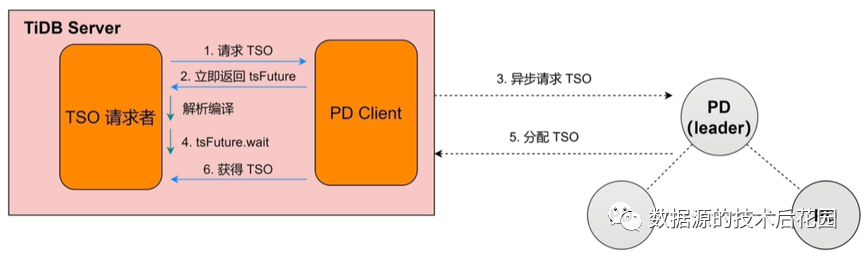

关于TSO的分配过程如上图所示。首先，由TiDB Server中的TSO请求者（比如一个事务）发起请求TSO，这个请求不是直接发给PD节点，而是交由PD Client来处理。PD Client会立即给TSO请求者返回一个tsFuture对象，它标识PD Client什么时候请求了TSO。当TSO请求者接收到tsFuture返回对象时，开始进行SQL语句的解析编译流程（由于SQL语句的解析编译过程是不需要TSO的，因此这个过程可以立即执行而不用等待TSO返回），与此同时，PD Client也正在异步的与PD Leader交互并获取PD Leader分配的TSO。如果语句的解析编译先完成，则TSO请求者会先调用tsFuture.wait等待PD Client返回分配TSO；如果PD
Client先完成获取分配TSO，则会等待TSO请求者解析编译完成并发出tsFuture.wait。当两边异步进行的动作均完成后，也就意味着TSO请求者获得TSO成功。
注意，由于集群中通常会包含多个TiDB
Server，每个TiDB Server同时又会有多个并发会话，如果每个TSO请求者向PD Client请求TSO时PD Client都要和PD交互，即使是异步请求分配TSO，那么性能也一定是会有影响的。因此，PD Client中做了批处理的优化，比如将5毫秒内的TSO请求合并为一个批次统一向PD发送，一次获取一个批量的TSO。

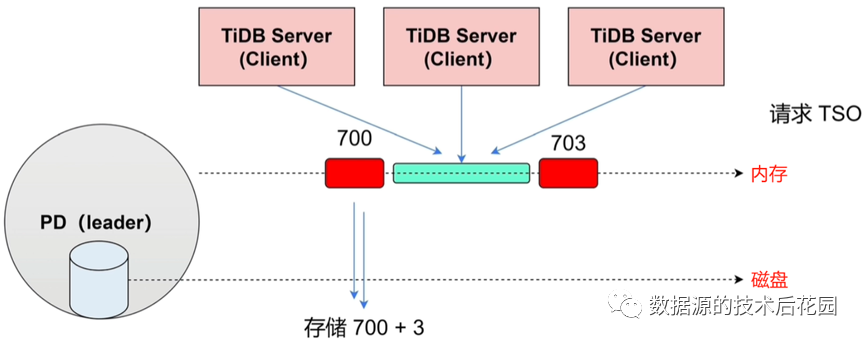

在PD组中，为了保证Leader故障切换时TSO能够连续递增，PD节点必须要将当前分配的TSO持久化而且要复制到Follower节点。但如果PD每次都是分配一个TSO就持久化一个TSO的方式，那么势必会带来大量的网络及磁盘IO压力。为了解决这个问题，PD针对TSO分配引入了“时间窗口”的优化，具体来说就是PD每次分配一个时间窗口（比如3秒）的TSO，如700~703三秒钟的TSO。通过这个优化，磁盘IO优化为3秒钟产生一次。不过，这个优化会带来TSO空洞的可能，因为假如当前消费到702时刻的TSO，但Leader故障切换到TSO范围会变为704~706，这就导致702~704之间的TSO空洞，不过这对业务也不会有任何的影响。
三． PD的调度功能

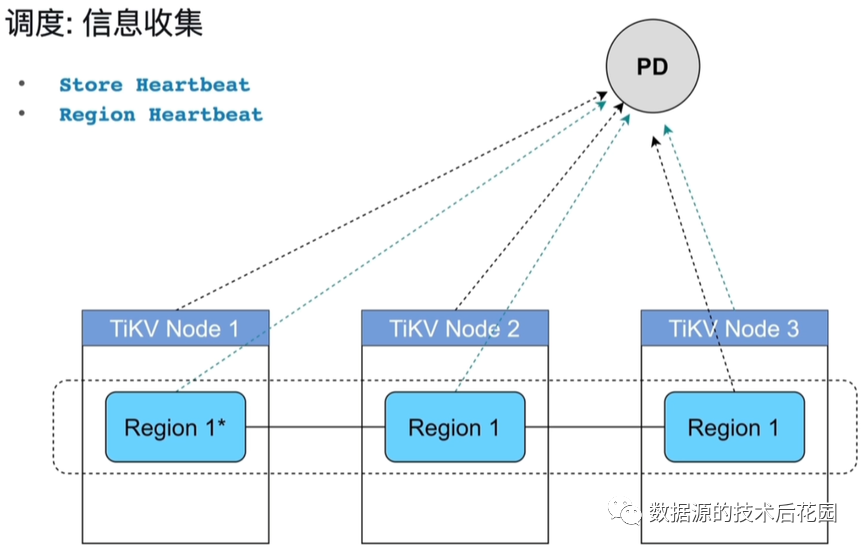

PD调度功能的第一步是要收集信息，信息的收集是每个TiKV通过心跳周期性的向PD汇报各自的状态实现。心跳信息分为两类：Store心跳和Region 心跳。Store心跳是TiKV自己的信息，包括当前的容量、剩余空间以及读写流量等，这样就知道当前哪个TiKV比较忙。Region心跳是每个Region向PD汇报自己的信息，包括副本的分布状态、数据量以及读写流量等，这样就知道哪个Region比较忙，同时也知道Region在TiKV上的分布是否均匀。
收集完信息后，PD调度的第二步是生成调度（operator）。生成调度的关注点包括以下部分：
（1）Region均衡。包括两种，一种是Leader均衡（Leader均衡意味着每个节点的读写是否均衡），另一种是Region均衡（主要是存储的均衡，避免个别TiKV数据量太大）。
（2）热点Region。是否存在某些Region有读写热点，针对读写热点的Region，可以将其打散到不同节点，分摊热点压力。
（3）Region合并。当对表进行drop、delete或truncate之类操作后，Region需要进行相应的合并，以减少PD维护的压力。
PD调度的最后一步就是执行调度，即将前面生成的operator下发给Region，让Region进行相应的动作，以实现Region的均衡、打散或合并等操作。
四． PD的Label功能

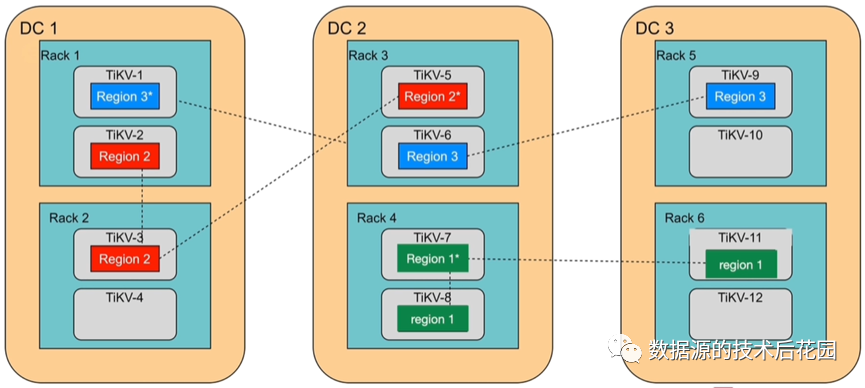

假设一个集群有三个数据中心DC1~DC3，每个数据中心有两个机架Rack，每个机架中有两个节点。默认情况下，PD只能保证同一个TiKV节点中不会有同一个Region的两个副本，但无法保证一个Region的不同副本分布在不同的数据中心或不同的机架上。如果想实现三个数据中心中有一个数据中心故障后集群仍然可用，那么就必须要保证每个Region的每个副本要分别放置于不同的DC中（如下面的Region3），这就是Label标签的作用。

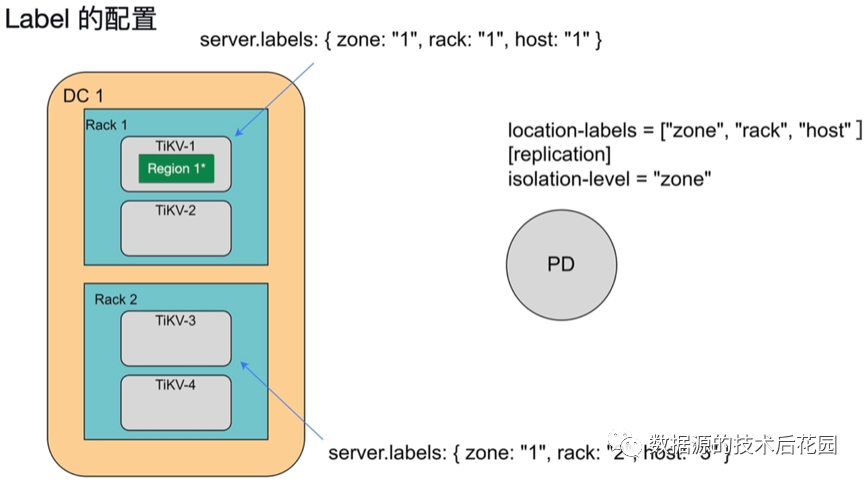

Label的主要目的就是为了让每个TiKV感知到集群的拓扑结构。Label的配置需要在两个组件上完成，分别是TiKV和PD。TiKV实例上需要配置server.labels，包含三个级别：zone、rack和host，这样就将TiKV和拓扑结构关联起来。PD上需要配置location-labels，表示PD知道集群有几层隔离级别，还要配置isolation-level，表示选取哪种隔离方式，如果设置为“zone”，表示副本必须按zone分布放置。
