在之前的文章中，我们熟悉了TiDB的整体架构，也初步了解了TiDB中各个组件的作用，其中TiKV作为存储引擎的核心功能是数据的持久化。TiKV中数据的持久化本质上依赖于集成在TiKV中的RocksDB来实现，本文着重叙述RocksDB中的数据写入（持久化）及读取机制。
 |

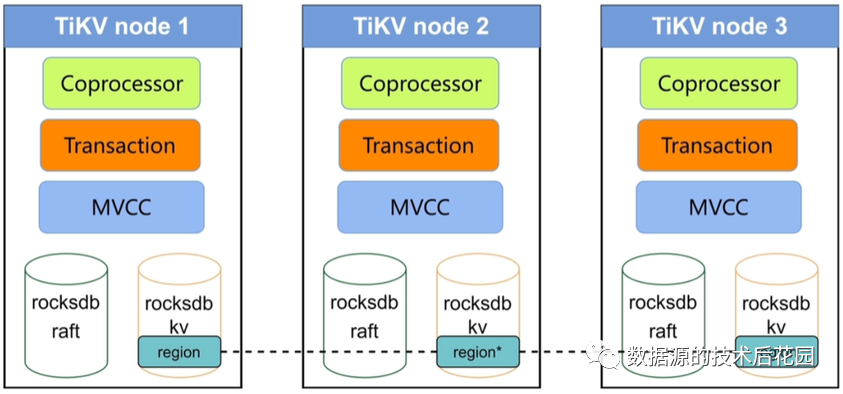

如上图所示，每个TiKV节点上包含两个RocksDB实例，一个RocksDB负责存储用户数据（以region为单位的键值数据），另一个则用于存储Raft日志。
一． 关于RocksDB
RocksDB是一款非常优秀的开源单机存储引擎，针对Flash存储进行优化，延迟极小，使用LSM树存储模型。RocksDB的具体特点包括：
（1）高性能的key-value数据库。
（2）完善的持久化机制，同时保证性能和安全性。
（3）良好的支持范围查询。
（4）为需要存储TB级数据到本地FLASH或RAM的应用服务器设计。
（5）针对存储在高速设备的中小键值进行优化，可以存储在FLASH或直接存储在内存。
（6）性能随CPU数量线性提升，对多核系统友好。
二． RocksDB的写入流程
前面提到RocksDB是基于LSM树来存储数据，LSM树是一种分层存储模型，所有用户插入、删除或修改操作都会先存储到内存中，当操作达到一定的数量后再批量写入到磁盘。LSM数据存储跨越内存和磁盘，它包含几个重要的组件：内存中的MemTable和immutable MemTable以及磁盘上的SST Table（SST文件）。
 |

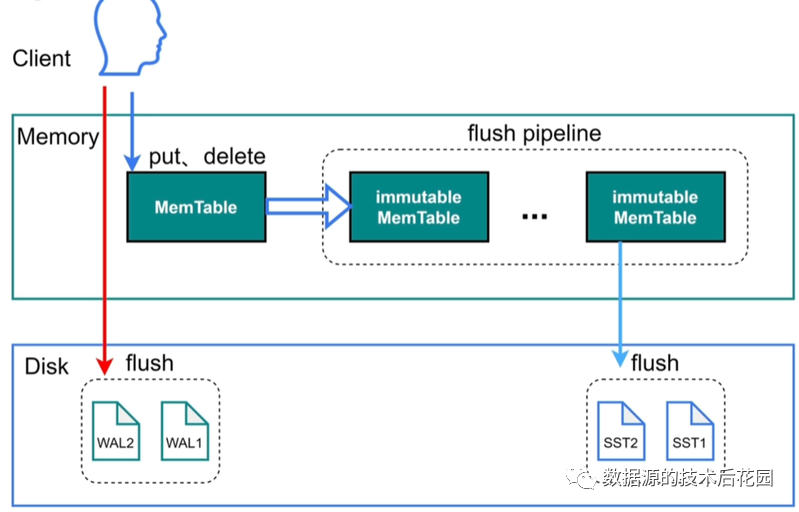

RocksDB的基本写入流程为：
（1）将写入操作以WAL日志的形式写入到磁盘进行持久化（这一步的目的是为了故障恢复）。
（2）将修改的数据写入到内存中的MemTable（如果刷盘前节点故障就可以通过上一步中的WAL来恢复数据）。MemTable是一个内存数据结构，它保存落盘前的数据，一般使用跳跃表或搜索树来保证有序性。
（3）当MemTable达到一定的大小后（由write_buffer_size参数控制），数据会自动转存到immutable
MemTable中，同时会生成一个新的MemTable负责新数据的写入。immutable MemTable可以解决MemTable自身刷盘引发的写阻塞问题。
（4）默认情况下每生成一个immutable MemTable就会往磁盘上刷写，如果由于写负载很高导致生成immutable MemTable比Flush快，可能导致同时会有多个immutable MemTable。immutable MemTable较多时会触发流量控制，受参数write_stall（默认5）影响。

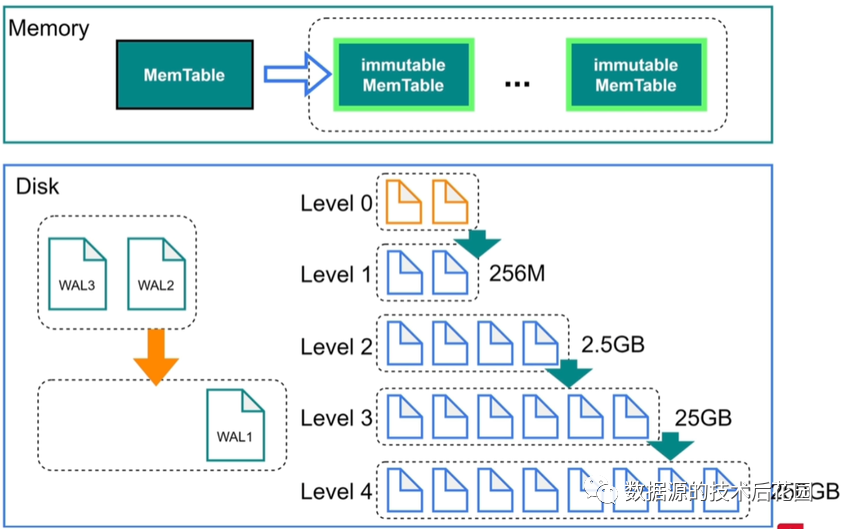

LSM在磁盘存储上是一个分层的组织结构，分为Level 0~Level 4。Level 0比较特殊，它是immutable MemTable的完整复制。当Level 0文件达到一定个数（默认为4）时，会向下一层进行合并，此步骤称为compaction，在compaction过程中数据会进行压缩并且排序。每一层都包含多个SST文件，每个文件内部都是排序的键值对数据。每层的文件大小都有一个限制，当文件写满时会自动向下一层合并，依此类推。
 |
RocksDB非常适合于写入频繁的场景，因为写入只需要在磁盘上写WAL日志以及MemTable中写入数据两次IO操作即可，后续的转存及合并动作均由后台进程异步完成。而传统的B+树在写入前需要先通过多次磁盘IO找到需要的数据并写入内存中再进行修改操作，因此LSM树的写入操作更加高效。对于删除操作，LSM树的实现方式同样是在MemTable中写入一条删除操作并在之后进行合并。在读取时，由于是从上往下的顺序读取数据，当在某一层（如Level2）读取到删除操作后，就能够明确此条数据已经被删除，不再往下读取。
三． RocksDB的读取流程

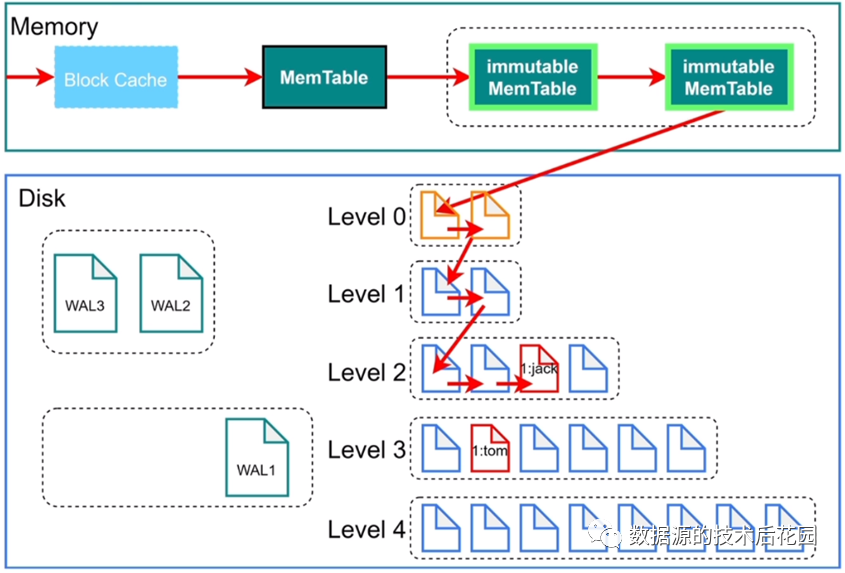

对于数据读取操作，与数据写入恰恰相反，LSM树效率通常不如B+树，因为查询可能需要依次访问RocksDB中的Block Cache、MemTable、immutable MemTable以及不同Level的SST文件，直到查询到相应的key为止。在具体的SST文件中查询时，由于SST中的数据都是有序存储，首先会判断查找的key是否在SST文件的MIN和MAX值之间，如果不在会立即跳过相应文件，如果存在则按照二分查找的方式进一步查找数据。同时，为了加速查找，引入布隆过滤器（Bloom Filter）来提升查询的性能，它可以快速判断一个值是否不存在。
 |
四． RocksDB中的Column Families

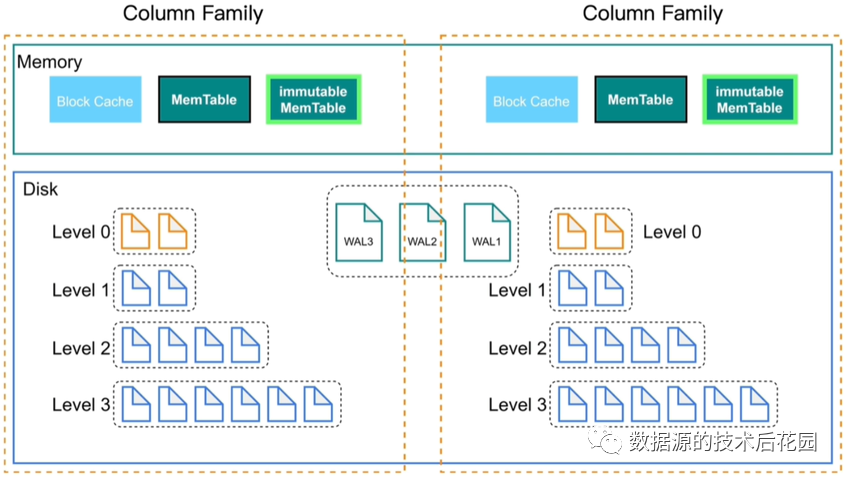

RocksDB中有一个很重要的概念叫列簇（Column Family），简称为CF。不同的列簇有各自独立的Block Cache/MemTable/immutable MemTable和SST磁盘文件。通过将不同的表划分到不同的列簇，可以实现RocksDB级别的数据分片能力。目前，RocksDB里面不同列簇的WAL文件仍然是共享的。
 |
