概述

在目标检测需要许多手工设计的组件，例如非极大值抑制（NMS），基于人工经验生成的先验框(Anchor)等。DETR这篇文章通过将目标检测作为一个直接的集合预测问题，减少了人工设计组件的知识，简化了目标检测的流程。给定一组固定的可学习的目标查询，DETR推理目标和全局图像的上下文关系，由于DETR没有先验框的约束，因此对于较大的物体预测性能会更好

模型主体框架

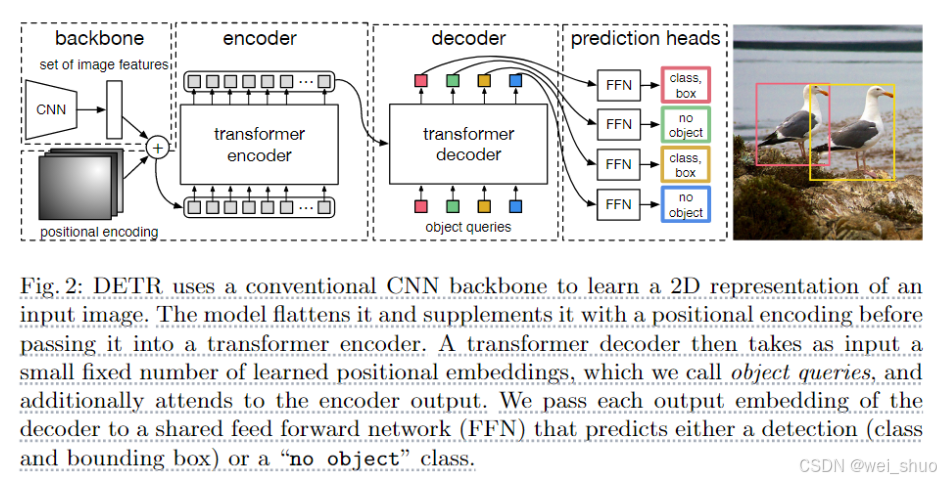

如图所示为DETR的主体框架，由于直接采用transformer结构，模型的计算量较大，因此DETR首先采用CNN卷积神经网络进行抽取特征，此时生成的特征图一般而言降采样32倍。之后将提取的特征图送Transformer的encoder结构中进行自注意力的交互，获取特征图中每个像素和其他像素之间关系。decoder首先预设了N个查询，该N个查询首先进行自注意力机制除去模型中的冗余框，之后与来自Encoder的特征进行交互形成数量为N查询，该查询通过线性层生成模型预测的类别和相应的边界框输出，最终预测得到结果。

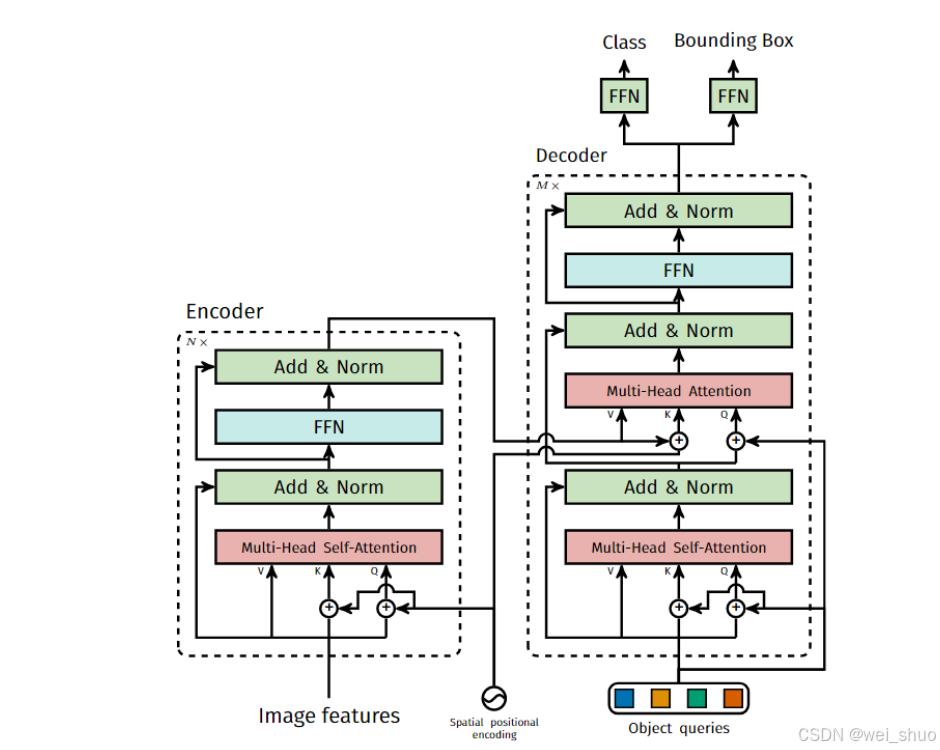

  在实验的时候N的数据要大于一张图片上所含有所有物体的数量，在计算损失函数的时候，DETR首先采用匈牙利算法去寻找到正确的匹配方式。之后再去计算bbox和分类的损失值。由于L1L1损失函数对于不同大小的边界框产生的误差不相同，因此我们采用了GIoUGIo**U损失函数去弥补这些误差。下图所示是DETR更详细的示意图：

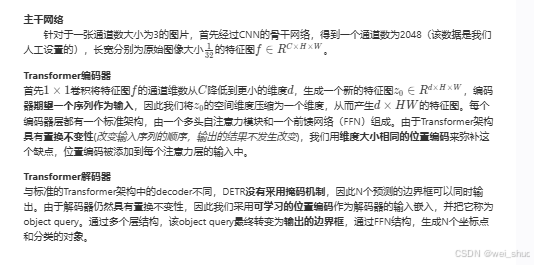

上图所示是模型Transformer的主要结构，来自CNN主干网络的图像特征被送到transformer编码器中，在每个多头自注意力机制中与空间位置编码相加作为多头自注意力机制的键和查询，（生成q,k,v需要矩阵相乘，并不是一个直接的结果）。作为在解码器和编码器进行注意力机制计算之前，首先object query需要进行一个自注意力机制，该步骤是为了去除模型中的冗余框

演示效果

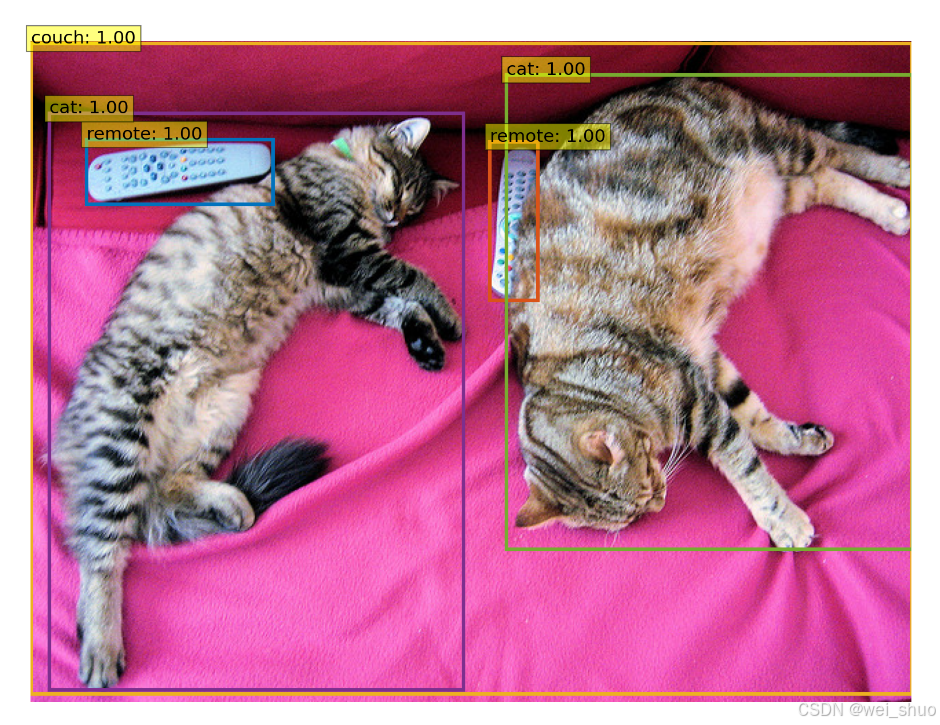

DETR 进行目标检测

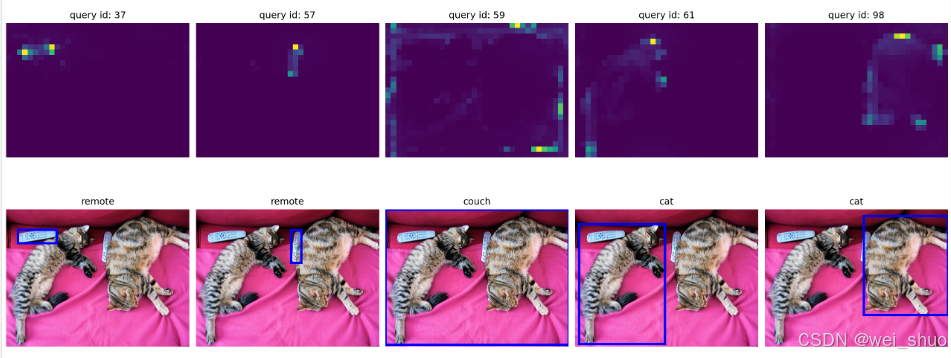

DETR 交叉注意力机制可视化

query表示当前物体的标号，下方对应的是相应的名称

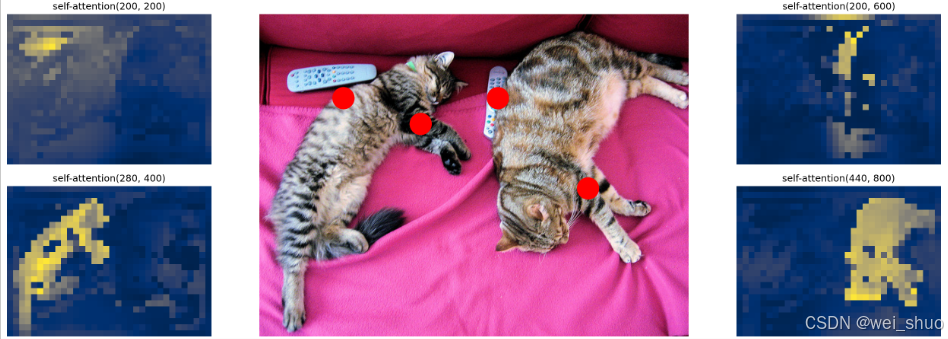

DETR自注意力机制可视化

核心逻辑

DETR模型的基本框架

class DETR(nn.Module):
    """ This is the DETR module that performs object detection """
    def __init__(self, backbone, transformer, num_classes, num_queries, aux_loss=False):
        """ Initializes the model.
        Parameters:
            backbone: torch module of the backbone to be used. See backbone.py
            transformer: torch module of the transformer architecture. See transformer.py
            num_classes: number of object classes
            num_queries: number of object queries, ie detection slot. This is the maximal number of objects
                         DETR can detect in a single image. For COCO, we recommend 100 queries.
            aux_loss: True if auxiliary decoding losses (loss at each decoder layer) are to be used.
        """
        super().__init__()
        self.num_queries = num_queries
        self.transformer = transformer
        hidden_dim = transformer.d_model
        self.class_embed = nn.Linear(hidden_dim, num_classes + 1)
        self.bbox_embed = MLP(hidden_dim, hidden_dim, 4, 3)
        self.query_embed = nn.Embedding(num_queries, hidden_dim)
        self.input_proj = nn.Conv2d(backbone.num_channels, hidden_dim, kernel_size=1)
        self.backbone = backbone
        self.aux_loss = aux_loss

    def forward(self, samples: NestedTensor):
        """ The forward expects a NestedTensor, which consists of:
               - samples.tensor: batched images, of shape [batch_size x 3 x H x W]
               - samples.mask: a binary mask of shape [batch_size x H x W], containing 1 on padded pixels

            It returns a dict with the following elements:
               - "pred_logits": the classification logits (including no-object) for all queries.
                                Shape= [batch_size x num_queries x (num_classes + 1)]
               - "pred_boxes": The normalized boxes coordinates for all queries, represented as
                               (center_x, center_y, height, width). These values are normalized in [0, 1],
                               relative to the size of each individual image (disregarding possible padding).
                               See PostProcess for information on how to retrieve the unnormalized bounding box.
               - "aux_outputs": Optional, only returned when auxilary losses are activated. It is a list of
                                dictionnaries containing the two above keys for each decoder layer.
        """
        if isinstance(samples, (list, torch.Tensor)):
            samples = nested_tensor_from_tensor_list(samples)

        # backbone 网络进行了两个操作，分别是获取特征图和位置编码
        features, pos = self.backbone(samples)

        src, mask = features[-1].decompose()
        assert mask is not None
        # input_proj: src: [2,2048,28,38]->[2,256,28,38] 改变特征图的通道维数
        # mask: [2,28,38] mask的通道维数为1 pos: [2,256,28,38] query表示查询，也就是图片里面可能有多少物体的个数
        hs = self.transformer(self.input_proj(src), mask, self.query_embed.weight, pos[-1])[0]

        outputs_class = self.class_embed(hs)
        outputs_coord = self.bbox_embed(hs).sigmoid()
        # 都只使用最后一层decoder输出的结果
        out = {'pred_logits': outputs_class[-1], 'pred_boxes': outputs_coord[-1]}
        if self.aux_loss:
            out['aux_outputs'] = self._set_aux_loss(outputs_class, outputs_coord)
        return out

    @torch.jit.unused
    def _set_aux_loss(self, outputs_class, outputs_coord):
        # this is a workaround to make torchscript happy, as torchscript
        # doesn't support dictionary with non-homogeneous values, such
        # as a dict having both a Tensor and a list.
        return [{'pred_logits': a, 'pred_boxes': b}
                for a, b in zip(outputs_class[:-1], outputs_coord[:-1])]

Transformer模块

class Transformer(nn.Module):

    def __init__(self, d_model=512, nhead=8, num_encoder_layers=6,
                 num_decoder_layers=6, dim_feedforward=2048, dropout=0.1,
                 activation="relu", normalize_before=False,
                 return_intermediate_dec=False):
        super().__init__()

        encoder_layer = TransformerEncoderLayer(d_model, nhead, dim_feedforward,
                                                dropout, activation, normalize_before)
        encoder_norm = nn.LayerNorm(d_model) if normalize_before else None
        self.encoder = TransformerEncoder(encoder_layer, num_encoder_layers, encoder_norm)

        decoder_layer = TransformerDecoderLayer(d_model, nhead, dim_feedforward,
                                                dropout, activation, normalize_before)
        decoder_norm = nn.LayerNorm(d_model)
        self.decoder = TransformerDecoder(decoder_layer, num_decoder_layers, decoder_norm,
                                          return_intermediate=return_intermediate_dec)

        self._reset_parameters()

        self.d_model = d_model
        self.nhead = nhead

    def _reset_parameters(self):
        for p in self.parameters():
            if p.dim() > 1:
                nn.init.xavier_uniform_(p)

    def forward(self, src, mask, query_embed, pos_embed):
        # flatten NxCxHxW to HWxNxC [2,256,28,38]
        bs, c, h, w = src.shape
        # src: [2,256,28,38]->[2,256,28*38]->[1064,2,256]
        # pos_embed: [2,256,28,38]->[2,256,28*38]->[1064,2,256]
        src = src.flatten(2).permute(2, 0, 1)
        pos_embed = pos_embed.flatten(2).permute(2, 0, 1)
        # query_embed:[100,256]->[100,1,256]->[100,2,256]
        query_embed = query_embed.unsqueeze(1).repeat(1, bs, 1)
        # mask: [2,28,38]->[2,1064]
        mask = mask.flatten(1)
        # 其实也是一个位置编码，表示目标的信息，一开始被初始化为0 [100,2,256]
        tgt = torch.zeros_like(query_embed)
        # memory的shape和src的一样是[1064,2,256]
        memory = self.encoder(src, src_key_padding_mask=mask, pos=pos_embed)
        hs = self.decoder(tgt, memory, memory_key_padding_mask=mask,
                          pos=pos_embed, query_pos=query_embed)

        # hs 不止输出最后一层的结构，而是输出解码器所有层结构的输出情况
        # hs: [6,100,2,256]->[6,2,100,256] [depth,batch_size,num_query,channel]
        # 一般只使用最后一层特征所以未hs[-1]
        return hs.transpose(1, 2), memory.permute(1, 2, 0).view(bs, c, h, w)

使用方式

模型训练
使用一个GPU训练

python -m torch.distributed.launch --nproc_per_node=1 --use_env main.py --coco_path data/coco

模型验证

python main.py --batch_size 2 --no_aux_loss --eval --resume ckpt/detr-r50-e632da11.pth --coco_path data/coco

模型可视化

python imshow.py

部署方式

# 首先安装相应版本的PyTorch 1.5+和torchvision 0.6+ ，如果有GPU则安装GPU版本的，没有安装相应cpu版本的，注意linux和window之间的区别
conda install -c pytorch pytorch torchvision
# 安装pycococtools(在COCO数据集上进行预测)和scipy(为了训练)
conda install cython scipy
pip install -U 'git+https://github.com/cocodataset/cocoapi.git#subdirectory=PythonAPI'

数据准备

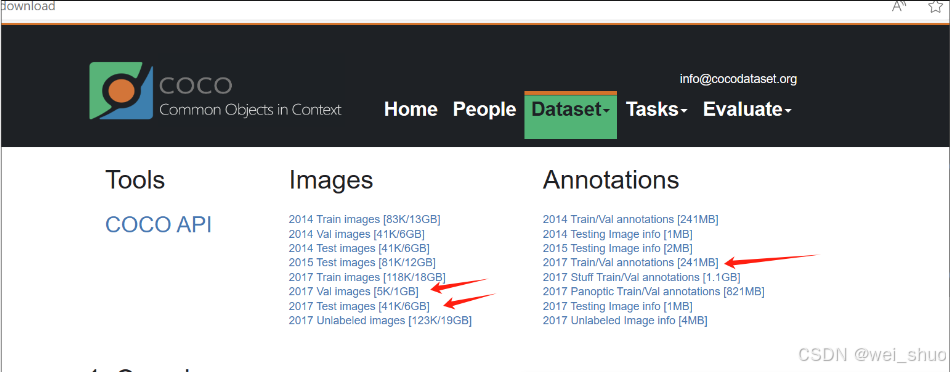

从http://cocodataset.org下载COCO2017的train和val图像，相应地annotation,具体如下截图所示

将数据集按照下面的形式进行摆放

data/coco/
  annotations/  # annotation json files
  train2017/    # train images
  val2017/      # val images

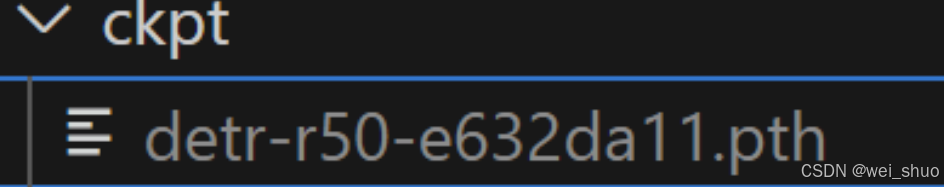

从detr-r50-e632da11.pth下载相应的权重，并命名为ckpt/detr-r50-e632da11.pth，放在ckpt文件夹下，如下图所示

文章代码资源点击附件获取
