商场楼宇室内导航系统
本文所涉及所有资源均在传知代码平台可获取
Table of Contents
效果图

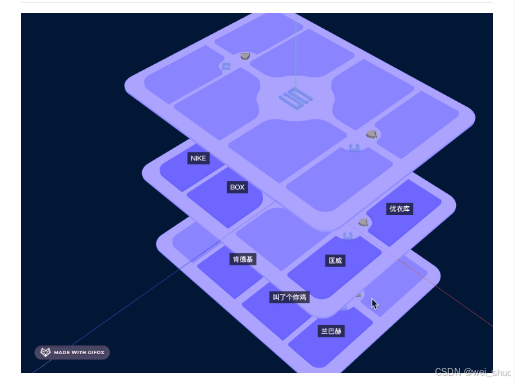

导航效果图
查看信息
数据加载
因为是一个本地项目，所以我把所有的数据都存放到对应的json文件中，再自定义一个fetch方法，用来请求数据，以下是楼层文件信息，店铺信息就不展示了，结构都是差不多的。这里简单陈述一下，方便之后文章的理解
[{
"url": "./static/model/F1.gltf",
"name": "F1",
"id": 1
},
{
"url": "./static/model/F1.gltf",
"name": "F2",
"id": 2
},
{
"url": "./static/model/F1.gltf",
"name": "F3",
"id": 3
}
]
异步请求数据代码
export function GetFloor(url:string) {
return new Promise(
function (resolve, reject) {
window.fetch(url).then(function (data) {
resolve(data.json())
})
}
)
}
通过异步请求json文件，得到json文件内部数据
await GetFloor('./static/json/floor.json').then((res: any) => {
this.floorData = res
})
加载模型
楼层文件是我用c4d制作的一个 obj文件，由于c4d目前对gltf输入和输出并不友好，所以作为前端，有前端的解决方式，用Obj2gltf的转换库git地址，开箱即用，当然如果你身边有3d设计师，可以让设计师用Blender将obj转成gltf的格式
模型选型
这里稍微讲一下文件格式选型，文中用到的是gltf格式，gltf可以以最小的体积表现更多的内容，包括贴图，着色器等等，而且传输性能相对高效。作为通用模型格式，设计师也能更好的交付自己的模型，或者与设计师之间的协作也更方便。个人作为一个野生前端开发，没有任何支援，只能自己瞎搞搞
处理楼层模型
加载到楼层模型后 需要将楼层展示到场景中，但是具体展示多少，怎么才能全部展示出来，这就需要计算相机的距离，我这里偷懒了，所有的楼层都是用的同一个模型，所以计算一个楼层的尺寸就知道其他的尺寸了，如果不是相同的楼层就需要计算所有楼层的尺寸并找到一个最大值
if (this.loadFloorIndex === 0) {
// 根据第一层计算相机位置，将所有楼层适配显示到屏幕
const ground = scene.getObjectByName('floor')
const size = new THREE.Vector3()
this.$getBox.getbox(ground).getSize(size)
// 两条直角边
const a = size.x
const b = size.z
// 求斜边
const c = Math.sqrt(Math.pow(a, 2) + Math.pow(b, 2))
this.camera.position.set(c + Math.min(datalength, 4) * 50, Math.min(helfLength, 4) * this.floorHeight, c + Math.min(datalength, 4) * 50)
}
上述代码中 helfLength是楼层数量/2，作为一个根据楼层数量改变的变量，将控制相机的位置，从而让所有的楼层都展示在场景中

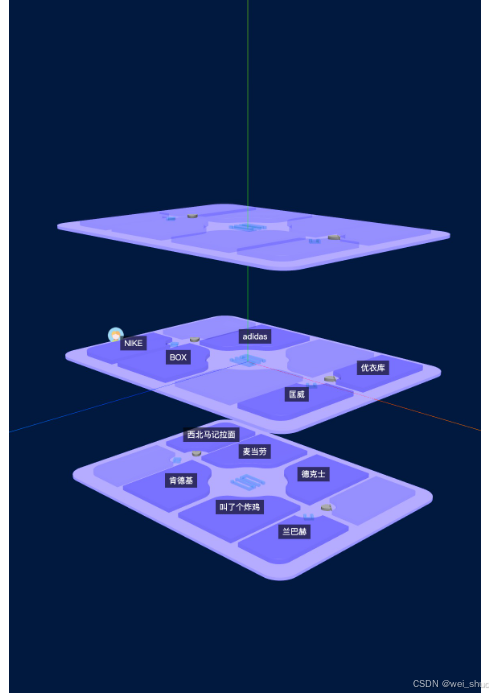

3层效果图

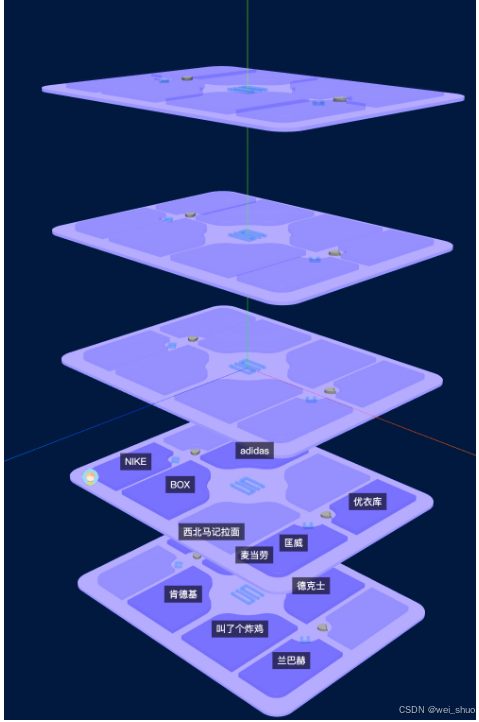

5层效果图
绑定店铺
店铺数据
{
"id": 11,
"floorid": 1,
"name": "兰巴赫",
"coordinates": "80,37",
"doorcoordinates": "",
"floorname": "F1",
"format": "餐饮"
},
coordinates字段作为模型和数据之间的标识，是通过box3.getCenter获取
const cp = Math.floor(v3.x) + ',' + Math.floor(v3.z)
通过判断店铺所在楼层和楼层的center数据将模型和数据绑定起来
member.coordinates === cp && member.floorid === floorId
创建店铺名称
export function createText(name, vector) {
var text = document.createElement("div");
text.className = "member-name";
text.textContent = name
let css2d: any = new CSS2DObject(text);
css2d.position.copy(vector);
css2d.name = name
css2d.isType = '2'
return css2d
}
动态显示隐藏2d元素
基于射线的原理做一个点到点的射线检测
export function pointRay(star, end, children) {
// createLine(star, end);
let nstar = star.clone(); // 克隆一个新的位置信息，这样不会影响传入的三维向量的值
let nend = end.clone().sub(nstar).normalize(); // 克隆一个新的位置信息，这样不会影响传入的三维向量的值
var raycaster = new THREE.Raycaster(nstar, nend); // 创建一个正向射线
var intersects = raycaster.intersectObjects(
children,
true
);
// console.log(intersects[0].point.length())
// console.log(end.length())
let jclang = 0
let textlang = 0
if (intersects.length != 0) {
jclang = star.distanceTo(intersects[0].point)
textlang = star.distanceTo(end)
}
return jclang < textlang;
}
从相机发射一条射线到2d元素，将楼层信息作为检测目标，如果在这条射线上检测到楼层的存在了，说明当前楼层挡住了目标2d元素，这里用到的检测是每个楼层的底板部分，忽略店铺模块，这是出于性能考虑的
空气墙
射线检测会检测每一个目标模型的顶点信息，当顶点信息过多，性能肯定会有损耗，比如在熊猫基地这篇文章中用到的地球模型，就是特别复杂的模型，在不得已的情况，2d的射线检测，目标模型就不能使用这个模型，在代码中，使用了一个类似大小的球体作为检测目标，像这种球体啊，立方体啊，都比较好找替代的，如果是非常规模型，就需要设计师提供对应的空气墙，毕竟性能提升是3d开发绕不过的话题
查看信息
在页面右上角有一个操作模板，是区分功能的，可以查看店铺信息、楼层信息、室内导航等等。
同样是使用射线检测，点击时根据选择的的右上角功能进行不同的操作
var handleClick = function (event, _this) {
if ((window as any).unRay) {
return
}
_this.mouse.x = (event.clientX / document.body.offsetWidth) * 2 - 1;
_this.mouse.y = -(event.clientY / document.body.offsetHeight) * 2 + 1;
if (event.touches) {
_this.mouse.x = (event.touches[0].pageX / window.innerWidth) * 2 - 1;
_this.mouse.y = -(event.touches[0].pageY / window.innerHeight) * 2 + 1;
} else {
_this.mouse.x = (event.clientX / window.innerWidth) * 2 - 1;
_this.mouse.y = -(event.clientY / window.innerHeight) * 2 + 1;
}
var raycaster = new THREE.Raycaster();
raycaster.setFromCamera(_this.mouse, _this.camera);
var raylist = raycaster.intersectObjects(_this.floorGroup.children, true);
if (raylist[0]) {
let obj = raylist[0].object
let handleState = (window as any).$handleState
// 处理轨迹
if (handleState === 'trail') {
handleTrail(obj, _this)
} else if (handleState === 'floor') {
let obj = raylist[0].object.parent
handleFloor(_this, obj)
} else if (handleState === 'member') {
let obj = raylist[0].object
handleMember(_this, obj)
}
}
}
楼梯
电梯数据
{
“id”: 101,
“floorid”: 1,
“name”: “麦当劳扶梯”,
“coordinates”: “-1,0”,
“doorcoordinates”: “”,
“floorname”: “F1”,
“type”: 0
},
导航
室内导航的流程相当复杂而又精密。首先，系统需要准确识别用户当前的位置，并确定用户所要前往的目的地是否与其在同一楼层。如果目的地位于同一楼层，那么导航系统将直接指引用户前往目的地；但如果目的地位于不同楼层，系统将面临更复杂的挑战。
在这种情况下，系统首先会检索并选取离用户当前位置最近的电梯，以便跨越楼层。选择电梯时，需要考虑多种因素，如电梯当前位置、运行状态以及用户所需楼层等。一旦电梯选定，系统将指导用户前往该电梯并搭乘。
接下来是电梯内的移动过程。系统需要准确控制电梯的运行方向，确保用户能够顺利抵达目的楼层。在到达目的楼层后，用户需要再次确定自己的位置并根据导航系统的指引，前往具体的目的地。
因此，整个导航过程可划分为三个关键阶段：跨楼层定位、电梯选择与移动、最终目的地导航。每个阶段都需要系统精确的定位和智能的决策，以确保用户能够高效、准确地到达目的地
if (mySelfFloorId === memberFloorId) {
trail = gettrail(mySelfPosition, obj)
if (trail.length === 0) {
// 需要记录进店前的终点，作为下一次出发的起点，
// 代码需要重新整理
alert('你无路可逃')
return
}
let memberCp = v2tov3(obj.cp, obj.parent.getWorldPosition().y)
let endToPcTrail = getEndToPc(trail[trail.length - 1], memberCp)
let allTrail = trail.concat(endToPcTrail)
Drawline(_this, allTrail)
// var geometry = new THREE.BufferGeometry().setFromPoints(allTrail);
// var material = new THREE.LineBasicMaterial({
// color: '#f14f54'
// });
// var line = new THREE.Line(geometry, material);
// _this.scene.add(line)
headerMove(allTrail, _this.mySelf)
} else {
// 找到最近的电梯
// 获取头像所在楼层
const headerFloor = _this.scene.getObjectByProperty('floorId', _this.mySelf.mySelfFloorId)
let minEle = null
let minLen = 9999
let eleCp = new Vector3()
let eleVector3 = new Vector3()
let floorPosition = new THREE.Vector3() as any
headerFloor.children.forEach((mesh, index) => {
// 找到所有电梯
if (mesh.elevatorId) {
// 获取电梯中心点
eleCp = v2tov3(mesh.cp, mesh.getWorldPosition(new Vector3()).y)
let len = eleCp.distanceTo(mySelfPosition)
if (minLen > len) {
minLen = len
minEle = mesh
mesh.getWorldPosition(floorPosition)
eleVector3 = eleCp
}
}
})
if (minEle) {
// 第一阶段轨迹
let trailFirst = gettrail(mySelfPosition, minEle)
// 获取第二段轨迹（上电梯）
let firstEleFloor = eleVector3
let endEleFloor = new THREE.Vector3()
// 获取重点楼层的Y
obj.parent.getWorldPosition(endEleFloor)
_this.mySelf.mySelfFloorId = obj.parent.floorId
// 获取到第二段结束的点
let endPoint = firstEleFloor.clone().setY(endEleFloor.y)
let trailSecond = getEndToPc(firstEleFloor, endPoint)
let points = obj.parent.userData.trailPoint
// 寻找距离电梯上来后的最近可以行走的点
let minPoint = null
let minLen = 99999
for (let i = 0; i < points.length; i++) {
let p = points[i]
let len = endPoint.distanceTo(p)
if (len < minLen) {
minLen = len
minPoint = p
}
}
// 获取电梯到店铺最近点的
let trailThird = gettrail(minPoint, obj)
// let lastTrail
// 获取店铺最近点到店铺中心的路径
let lastTrail = getEndToPc(trailThird[trailThird.length - 1], v2tov3(obj.cp, obj.getWorldPosition(new THREE.Vector3()).y))
if (trailFirst.length === 0 || trailSecond === 0 || trailThird.length === 0 || lastTrail.length === 0) {
alert('你无路可逃')
return
}
let allTrail = trailFirst.concat(trailSecond).concat(trailThird).concat(lastTrail)
headerMove(allTrail, _this.mySelf)
Drawline(_this, allTrail)
// var geometry = new THREE.BufferGeometry().setFromPoints(allTrail);
// var material = new THREE.LineBasicMaterial({
// color: '#f14f54'
// });
// var line = new THREE.Line(geometry, material);
// _this.scene.add(line)
}
}
文章代码资源点击附件获取
