使用dbops快速搭建Prometheus监控MySQL数据库

原创 飞天 2024-10-29
1175

一、前言

Prometheus是DBA们必须掌握的云原生监控工具之一，今天主要分享使用dbosp1.6快速搭建Prometheus监控MySQL数据库的整个过程。

二、dbops工具介绍

dbops 是一套高效的 ansible playbook 集合，目前是一个可以自动化安装和部署生产级别的 MySQL 及周边生态的工具。dbops 正在持续迭代开发中，未来将支持更多功能。你可以查看 roadmap (待补充)以了解 dbops 已经支持的和未来将要支持的功能。开发历史请查看 releasehistory。目前，支持了 MySQL5.7、8.0、8.4，openGauss5.0、6.0，磐维数据库V2.0-S2.0.3，磐维数据库V2.0-S3.0.0。
目前dbops还支持快速搭建Prometheus监控MySQL数据库功能。

dbops主要解决的问题：

  1. 各类生产环境的规范化建设（如开源数据库部署、高可用架构部署、监控工具部署、备份脚本部署）
  2. 实例生命周期中的备份、监控、事态感知与修复方案下发 roadmap (待开发)
  3. 生命周期结束时的清理与资源回收

使用前注意：

  1. dbops 是个人开发的，因此并未经过大量的测试。如果你打算在生产系统中使用它，请详细阅读源代码，通过公司的安全扫描，并确保在测试环境中进行充分的测试，以避免高危操作。由于 dbops 目前只专注于部署，因此在建设期直接使用基本上不会有问题。
  2. dbops 服务器端（也就是安装 ansible 的位置）和被控端（即实际要部署软件/架构的节点）只支持以下操作系统。
操作系统 说明
RHEL7 系列 理论上支持 RHEL7 及其兼容系统，包括： RedHat7、CentOS7 等等
RHEL8 系列 理论上支持 RHEL8 及其兼容系统，包括： RedHat8、CentOS8、AnolisOS8 等等
RHEL9 系列 理论上支持 RHEL9 及其兼容系统，包括：RockyLinux9 等等
Euler 系列 理论上支持 Euler 及其兼容系统，包括： openEuler 20.03 LTS、openEuler 22.03 LTS 、openEuler 24.03 LTS等等

支持的系统和数据库架构
ansible
mysql-ansible
opengauss-ansible（目前版主还没更新opengauss支持的最新版本文档，其实6.0企业版已支持）

三、dbops工具下载

dbops工具下载地址：
https://gitee.com/fanderchan/dbops

四、使用dbops工具部署Prometheus监控MySQL数据库

4.1 环境说明

dbops版本：1.6
数据库环境如下：

主机名 ip地址 OS版本 内存、CPU 用途
node2 192.*.*.60 Centos7.9 4G 、 1个双核 mysql8.4.3数据库
node3 192.*.*.30 Centos7.9 4G 、 1个双核 监控节点（部署dbops+安装Prometheus + Grafana + Alertmanager）

4.2 安装 Prometheus + Grafana + Alertmanager 全家桶

Prometheus 负责收集和存储指标，Grafana 用于数据的可视化展示，而 Alertmanager 负责告警的管理。

4.2.1 下载dbops

[root@node3 ~]# wget https://gitee.com/fanderchan/dbops/releases/download/dbops.1.6.20241029/dbops.1.6.20241029-Linux-x86_64.tar.gz
[root@node3 ~]# tar -zxvf dbops.1.6.20241029-Linux-x86_64.tar.gz -C /usr/local/

4.2.2 安装ansible

dbops 自带绿色版 ansible

[root@node3 ~]# cd /usr/local/dbops/
[root@node3 ~]# cd portable-ansible-v0.5.0-py3/
[root@node3 portable-ansible-v0.5.0-py3]# sh setup_portable_ansible.sh
[root@node3 portable-ansible-v0.5.0-py3]# source ~/.bashrc

检查ansible是否安装成功

[root@node3 portable-ansible-v0.5.0-py3]#  ansible --version
ansible 2.10.5
  config file = None
  configured module search path = ['/root/.ansible/plugins/modules', '/usr/share/ansible/plugins/modules']
  ansible python module location = /usr/local/dbops/portable-ansible-v0.5.0-py3/ansible/ansible
  executable location = /usr/local/dbops/portable-ansible-v0.5.0-py3/ansible
  python version = 3.6.8 (default, Nov 14 2023, 16:29:52) [GCC 4.8.5 20150623 (Red Hat 4.8.5-44)]
[root@node3 portable-ansible-v0.5.0-py3]#

4.2.3 配置ansible主机

cd ..
cd monitoring_prometheus_ansible
vi inventory/hosts.ini
## Configuration for monitoring_prometheus_deployment.yml only ##
[prometheus]
192.*.*.30 ansible_user=root ansible_ssh_pass="'密码'"  #改为你的ip和密码，只支持root不能改root

[grafana]
192.*.*.30 ansible_user=root ansible_ssh_pass="'密码'"  #改为你的ip和密码，只支持root不能改root

[alertmanager]
192.*.*.30 ansible_user=root ansible_ssh_pass="'密码'"  #改为你的ip和密码，只支持root不能改root


[all:vars]
#ansible_python_interpreter=/usr/bin/python3

4.2.4 上传软件安装包(Prometheus + Grafana + Alertmanager)

保证/usr/local/dbops/monitoring_prometheus_ansible/downloads 目录下有以下文件：

alertmanager-0.27.0.linux-amd64.tar.gz
grafana-enterprise-10.4.6.linux-amd64.tar.gz
prometheus-2.54.0.linux-amd64.tar.gz

软件包下载地址：

# 下载 Alertmanager 0.27.0
wget https://github.com/prometheus/alertmanager/releases/download/v0.27.0/alertmanager-0.27.0.linux-amd64.tar.gz

# 下载 Grafana Enterprise 10.4.6
wget https://dl.grafana.com/enterprise/release/grafana-enterprise-10.4.6.linux-amd64.tar.gz

# 下载 Prometheus 2.54.0
wget https://github.com/prometheus/prometheus/releases/download/v2.54.0/prometheus-2.54.0.linux-amd64.tar.gz

4.2.5 修改 Prometheus + Grafana + Alertmanager 配置

cd playbooks
vi common_config.yml #修改通用设置

由于本篇是快速入门，所以只需要修改以下几个参数

下面以qq邮箱为例：
alert_email_to: '510386283@qq.com'  # The email address to receive alert notifications.
alert_email_from: '510386283@qq.com'  # The sender email address for alert notifications.
alert_smtp_smarthost: 'smtp.qq.com:587'  # The SMTP server address (e.g., smtp.qq.com:587).
alert_smtp_auth_username: '510386283@qq.com'  # The SMTP server authentication username.
alert_smtp_auth_password: 'xxxxxxxxxx'  # The SMTP server authentication password.
示例是dbops工具作者的QQ邮箱，把邮箱改为你的告警邮箱，smtp_smarthost 改为你的邮箱smtp服务器地址，smtp_auth_username 改为你的邮箱地址，smtp_auth_password 改为你的邮箱的授权密码。

授权密码获取方式：QQ邮箱的话点击 这里获取帮助。

修改剧本设置：

vi vars/var_monitoring_prometheus_deployment.yml

本篇傻瓜式教程不涉及修改此配置，也不建议修改。
vars/var_monitoring_prometheus_deployment.yml内容如下：

prometheus_url: "https://github.com/prometheus/prometheus/releases/download/v{{ prometheus_package | regex_replace('prometheus-(.*)\\.linux-amd64\\.tar\\.gz', '\\1') }}/{{ prometheus_package }}"
grafana_url: "https://dl.grafana.com/enterprise/release/{{ grafana_package }}"
alertmanager_url: "https://github.com/prometheus/alertmanager/releases/download/v{{ alertmanager_package | regex_replace('alertmanager-(.*)\\.linux-amd64\\.tar\\.gz', '\\1') }}/{{ alertmanager_package }}"

4.2.6 安装 Prometheus + Grafana + Alertmanager 全家桶

ansible-playbook monitoring_prometheus_deployment.yml

在执行 playbook 后，会输出以下信息，请确认无误后输入 confirm 继续。

[root@node3 playbooks]# ansible-playbook monitoring_prometheus_deployment.yml

PLAY [Deploy Prometheus+Grafana+Alertmanager using binary installation] *********************************************************************************************************************************************************************

TASK [Gathering Facts] **********************************************************************************************************************************************************************************************************************
ok: [192.*.*.30]

TASK [Validate grafana_port is within range] ************************************************************************************************************************************************************************************************
skipping: [192.*.*.30]

TASK [Set the OS type variable] *************************************************************************************************************************************************************************************************************
ok: [192.*.*.30]

TASK [Print the OS type] ********************************************************************************************************************************************************************************************************************
ok: [192.*.*.30] => {
    "msg": "The OS type of host 192.*.*.30 is CentOS7"
}

TASK [Assert if OS type is supported] *******************************************************************************************************************************************************************************************************
ok: [192.*.*.30] => {
    "changed": false,
    "msg": "All assertions passed"
}

TASK [Check for Python 3] *******************************************************************************************************************************************************************************************************************
ok: [192.*.*.30]

TASK [Check for Python 2] *******************************************************************************************************************************************************************************************************************
ok: [192.*.*.30]

TASK [Set Python interpreter] ***************************************************************************************************************************************************************************************************************
ok: [192.*.*.30]

TASK [Print the Python interpreter] *********************************************************************************************************************************************************************************************************
ok: [192.*.*.30] => {
    "msg": "The Python interpreter of host 192.*.*.30 is /usr/bin/python2"
}

TASK [Set the number of hosts in each group] ************************************************************************************************************************************************************************************************
ok: [192.*.*.30]

TASK [Verify that 'alertmanager' group has exactly one host] ********************************************************************************************************************************************************************************
ok: [192.*.*.30] => {
    "changed": false,
    "msg": "All assertions passed"
}

TASK [Verify that 'prometheus' group has exactly one host] **********************************************************************************************************************************************************************************
ok: [192.*.*.30] => {
    "changed": false,
    "msg": "All assertions passed"
}

TASK [Verify that 'grafana' group has exactly one host] *************************************************************************************************************************************************************************************
ok: [192.*.*.30] => {
    "changed": false,
    "msg": "All assertions passed"
}

TASK [Check if {{ item }} exists in ../downloads/] ******************************************************************************************************************************************************************************************
ok: [192.*.*.30] => (item=prometheus-2.54.0.linux-amd64.tar.gz)
ok: [192.*.*.30] => (item=grafana-enterprise-10.4.6.linux-amd64.tar.gz)
ok: [192.*.*.30] => (item=alertmanager-0.27.0.linux-amd64.tar.gz)

TASK [Display the list of target hosts and additional information] **************************************************************************************************************************************************************************
ok: [192.*.*.30] => {
    "msg": [
        "Hosts to be affected by Deploy Prometheus+Grafana+Alertmanager using binary installation: 192.*.*.30",
        "prometheus ip: 192.*.*.30",
        "prometheus port: 9090",
        "prometheus package: prometheus-2.54.0.linux-amd64.tar.gz",
        "grafana ip: 192.*.*.30",
        "grafana port: 3000",
        "grafana package: grafana-enterprise-10.4.6.linux-amd64.tar.gz",
        "alertmanager ip: 192.*.*.30",
        "alertmanager port: 9093",
        "alertmanager package: alertmanager-0.27.0.linux-amd64.tar.gz"
    ]
}

TASK [Prompt user for confirmation] *********************************************************************************************************************************************************************************************************
[Prompt user for confirmation]
This will perform Deploy Prometheus+Grafana+Alertmanager using binary installation on the displayed hosts. Please type 'confirm' to continue or press Ctrl+C to cancel.:
confirm  <---此处输入confirm继续

输入 confirm 后，会开始安装。部分安装日志如下：

TASK [../roles/alertmanager : Download alertmanager binary tarball if not found locally and auto download is enabled (local)] ***************************************************************************************************************
skipping: [192.*.*.30]

TASK [../roles/alertmanager : Transfer alertmanager install package to remote host] *********************************************************************************************************************************************************
changed: [192.*.*.30]

TASK [../roles/alertmanager : Ensure /usr/local/alertmanager directory exists] **************************************************************************************************************************************************************
changed: [192.*.*.30]

TASK [../roles/alertmanager : Extract alertmanager tarball] *********************************************************************************************************************************************************************************
changed: [192.*.*.30]

TASK [../roles/alertmanager : Touch unarchive_alertmanager_package_finished file] ***********************************************************************************************************************************************************
changed: [192.*.*.30]

TASK [../roles/alertmanager : Configure alertmanager Server] ********************************************************************************************************************************************************************************
changed: [192.*.*.30]

TASK [../roles/alertmanager : Copy alertmanager.tmpl to alertmanager server directory] ******************************************************************************************************************************************************
changed: [192.*.*.30]

TASK [../roles/alertmanager : Create alertmanager systemd config file] **********************************************************************************************************************************************************************
changed: [192.*.*.30]

TASK [../roles/alertmanager : Configure alertmanager service to start at boot] **************************************************************************************************************************************************************
changed: [192.*.*.30]

TASK [../roles/alertmanager : Start alertmanager service] ***********************************************************************************************************************************************************************************
changed: [192.*.*.30]

TASK [../roles/alertmanager : Check if Alertmanager is operational] *************************************************************************************************************************************************************************
ok: [192.*.*.30]

TASK [../roles/alertmanager : Fail if Alertmanager is not operational] **********************************************************************************************************************************************************************
skipping: [192.*.*.30]

TASK [../roles/alertmanager : Touch alertmanager_finish.flag] *******************************************************************************************************************************************************************************
changed: [192.*.*.30]

PLAY RECAP **********************************************************************************************************************************************************************************************************************************
192.*.*.30             : ok=71   changed=40   unreachable=0    failed=0    skipped=16   rescued=0    ignored=0

Playbook run took 0 days, 0 hours, 3 minutes, 39 seconds

从安装日志可以看到，整个安装过程花费了3分钟39秒，速度非常快！

4.2.7 打开 Web 页面确认安装完成

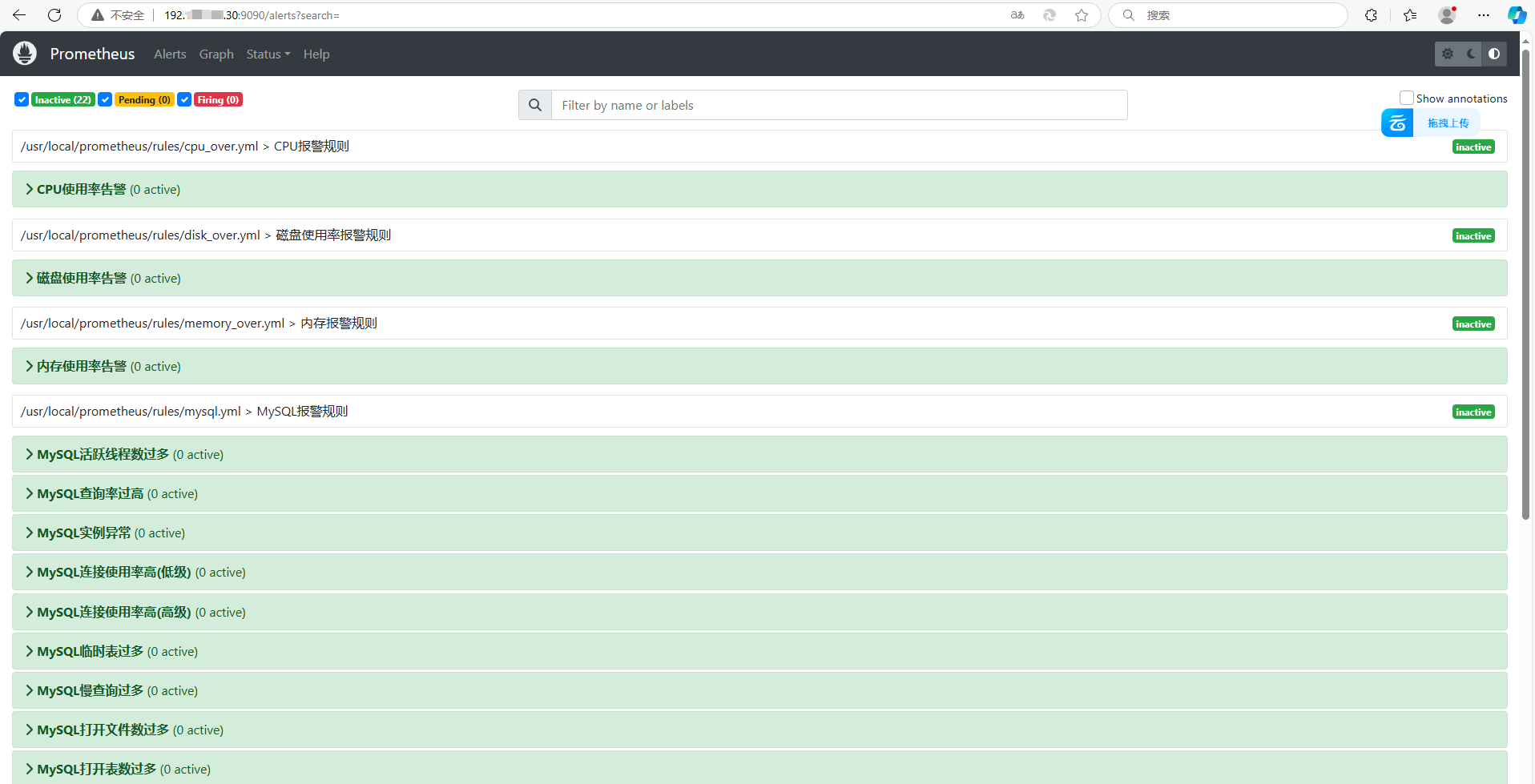

Prometheus

http://192.*.*.30:9090/alerts?search=

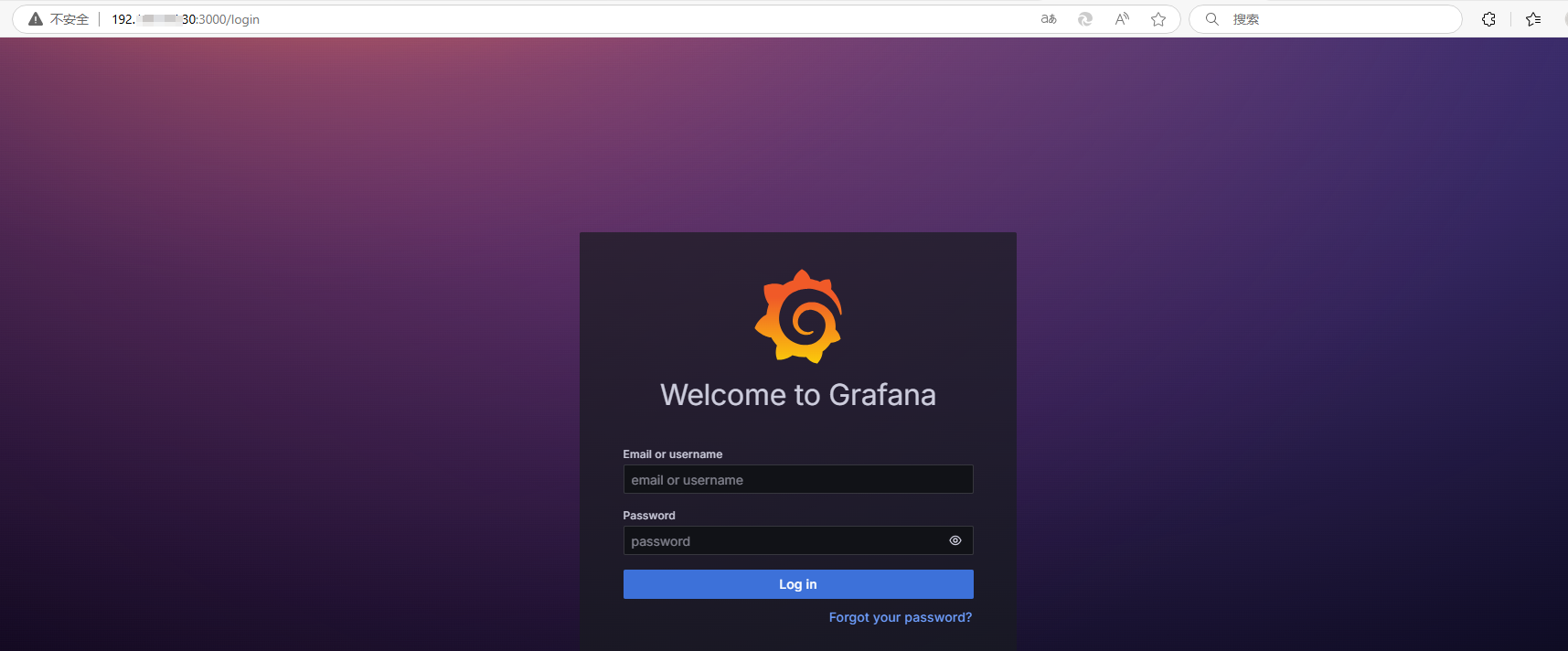

Grafana

http://192.*.*.30:3000/loginlanguage

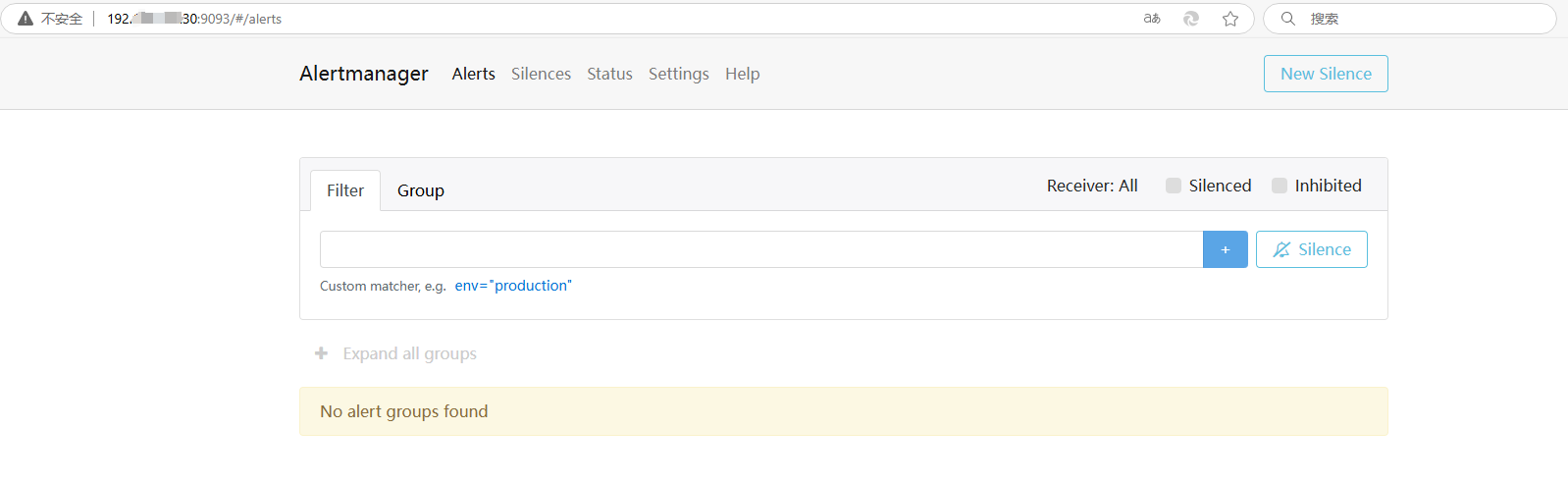

Alertmanager

http://192.*.*.30:9093/#/alerts


4.3 安装mysql

可以使用dbops快速部署mysql，步骤见后续文章！

4.4 安装 Node Exporter 和 MySQL Exporter

目前，MySQL Exporter 和 Node Exporter 的部署没有分开，使用同一个 playbook 安装。
注意：在数据库所在的主机上部署Node Exporter 和 MySQL Exporter。

cd /usr/local/dbops/mysql_ansible/
cd playbooks
vi vars/var_exporter_install.yml

这里的大多数内容不建议修改，如果存在 MySQL 多实例混合部署的情况下，第二实例的 MySQL Exporter 的端口需要修改。

mysqld_exporter_port: 9104  # 第二实例改为 9105
其余建议使用默认值。

查看vars/var_exporter_install.yml文件内容：

cat vars/var_exporter_install.yml
# Node Exporter
node_exporter_install: true
node_exporter_port: 9100
node_exporter_package: node_exporter-1.8.2.linux-amd64.tar.gz
node_exporter_run_user: root
node_exporter_run_user_group: root
node_exporter_install_dir: "/usr/local/bin"
node_exporter_service_file: "/etc/systemd/system/node_exporter.service"
node_exporter_url: "https://github.com/prometheus/node_exporter/releases/download/v{{ node_exporter_package | regex_replace('node_exporter-(.*)\\.linux-amd64\\.tar\\.gz', '\\1') }}/{{ node_exporter_package }}"
node_exporter_install_type: dbops    # dbops, pmm, package

# MySQLd Exporter
mysqld_exporter_install: true
mysqld_exporter_port: 9104
mysqld_exporter_package: mysqld_exporter-0.15.1.linux-amd64.tar.gz
mysqld_exporter_run_user: mysql
mysqld_exporter_run_user_group: mysql
mysqld_exporter_install_dir: "{{ mysql_data_dir_base }}/exporter/{{ mysql_port }}"
mysqld_exporter_service_file: "/etc/systemd/system/mysqld{{ mysql_port }}_exporter.service"
mysqld_exporter_url: "https://github.com/prometheus/mysqld_exporter/releases/download/v{{ mysqld_exporter_package | regex_replace('mysqld_exporter-(.*)\\.linux-amd64\\.tar\\.gz', '\\1') }}/{{ mysqld_exporter_package }}"
mysqld_exporter_install_type: dbops    # dbops, pmm, package
~

4.4.1 安装Node Exporter 和 MySQL Exporter

注意：在数据库所在的主机上操作。

ansible-playbook exporter_install.yml

RUNNING HANDLER [../roles/node_exporter : Restart node_exporter] ****************************************************************************************************************************************************************************
changed: [192.*.*.62]
changed: [192.*.*.60]

RUNNING HANDLER [../roles/mysqld_exporter : Reload systemd] *********************************************************************************************************************************************************************************
ok: [192.*.*.62]
ok: [192.*.*.60]

RUNNING HANDLER [../roles/mysqld_exporter : Restart mysqld_exporter] ************************************************************************************************************************************************************************
changed: [192.*.*.62]
changed: [192.*.*.60]

PLAY RECAP **********************************************************************************************************************************************************************************************************************************
192.*.*.60             : ok=43   changed=14   unreachable=0    failed=0    skipped=17   rescued=0    ignored=0
192.*.*.62             : ok=35   changed=13   unreachable=0    failed=0    skipped=13   rescued=0    ignored=0

Playbook run took 0 days, 0 hours, 0 minutes, 54 seconds

至此,Node Exporter 和 MySQL Exporter 的安装就完成了。

4.5 注册 Node Exporter 和 MySQL Exporter

在 /usr/local/dbops/mysql_ansible/playbooks 目录下有一个 go 语言编写的 exporterregistrar 工具，用于注册 Node Exporter 和 MySQL Exporter 到 Prometheus。
执行以下命令可以查看 exporterregistrar 工具的帮助信息和参考命令

cd /usr/local/dbops/mysql_ansible/playbooks
./exporterregistrar register --help

用法如下：

[root@node1 playbooks]# ./exporterregistrar register --help
Register an exporter such as node_exporter or mysqld_exporter to Prometheus' targets configuration.

Examples:
  mysql server: 192.168.199.131
  prometheus server: 192.168.199.133
  prometheus server ssh user: root
  prometheus server ssh password: 123456

  # Register a MySQL exporter
  ./exporterregistrar register -t mysql -H 192.168.199.131 -s 192.168.199.133 -p 123456

  # Register a MySQL exporter with 3307 mysql port and 9105 metrics port
  ./exporterregistrar register -t mysql -H 192.168.199.131 --db-port 3307 -s 192.168.199.133 -P 9105 -p 123456

  # Register a Node exporter
  ./exporterregistrar register -t node -H 192.168.199.131 -s 192.168.199.133 -p 123456

  # Register a MySQL exporter with custom labels
  ./exporterregistrar register -t mysql -H 192.168.199.131 -s 192.168.199.133 -p 123456 -f --region cn-sz

  # force update a MySQL exporter with custom labels
  ./exporterregistrar register -t mysql -H 192.168.199.131 -s 192.168.199.133 -p 123456 -f --region cn-bj --node-name node1

Usage:
  exporterregistrar register [flags]

Flags:
      --cluster string           Cluster label (default: mysql{$dbPort})
      --config-path string       Custom path for Prometheus configuration file.
                                 Default paths based on exporter type:
                                   - node_exporter: /usr/local/prometheus/node_exporter_targets.yml
                                   - mysqld_exporter: /usr/local/prometheus/mysqld_exporter_targets.yml
      --db-port string           Database port for labeling (default "3306")
  -f, --force                    Force update if target already exists (default false)
  -h, --help                     help for register
  -H, --host string              Hostname or IP address of the target exporter [required]
      --node-name string         Node name for labeling (default: same as host)
  -p, --password string          SSH password for Prometheus server [required]
  -P, --port string              Port of the target exporter (default: 9100 for node, 9104 for mysql/mysqld)
      --region string            Region label (default "cn")
      --replication-set string   Replication set label (default: mysql{$dbPort})
  -s, --server string            IP address of the Prometheus server [required]
      --ssh-port string          SSH port for Prometheus server (default "22")
  -t, --type string              Exporter type (node or mysql/mysqld) [required]
  -u, --user string              SSH username for Prometheus server (default "root")

Global Flags:
  -v, --verbose   enable verbose output

注册 3307 端口的 MySQL 实例到 Prometheus

192.*.*.60 主库
192.*.*.62 从库  #如果没有从库，不用填
192.*.*.30 Prometheus 服务器

4.5.1 注册192...60 和 62 主机的 Node Exporter

./exporterregistrar register -t node -H 192.*.*.60 -s 192.*.*.30 -p ${prometheus_server_root_password}
./exporterregistrar register -t node -H 192.*.*.62 -s 192.*.*.30 -p ${prometheus_server_root_password}

执行结果如下：

[root@node1 playbooks]# ./exporterregistrar register -t node -H 192.*.*.60 -s 192.*.*.30 -p ${prometheus_server_root_password}
Failed to parse YAML or no target groups found, initializing new target group
Adding new target: 192.*.*.60:9100
Exporter registered successfully.
[root@node1 playbooks]# ./exporterregistrar register -t node -H 192.*.*.62 -s 192.*.*.30 -p ${prometheus_server_root_password}
Adding new target: 192.*.*.62:9100
Exporter registered successfully.
[root@node1 playbooks]#

4.5.2 注册192...60 和 62 数据库的 MySQL Exporter

注册192.*.*.60 和 62 的 MySQL Exporter

./exporterregistrar register -t mysql -H 192.*.*.60 -s 192.*.*.30 -p ${prometheus_server_password} --db-port 3307
./exporterregistrar register -t mysql -H 192.*.*.60 -s 192.*.*.30 -p ${prometheus_server_password} --db-port 3307

执行效果如下:

[root@node1 playbooks]# ./exporterregistrar register -t mysql -H 192.*.*.60 -s 192.*.*.30 -p root --db-port 3307
Failed to parse YAML or no target groups found, initializing new target group
Adding new target: 192.*.*.60:9104
Exporter registered successfully.
[root@node1 playbooks]# ./exporterregistrar register -t mysql -H 192.*.*.62 -s 192.*.*.30 -p root --db-port 3307
Adding new target: 192.*.*.62:9104
Exporter registered successfully.
[root@node1 playbooks]#

我们再打开 grafana 的 web 页面，可以看到已经注册的Node Exporter 和 MySQL Exporter 了。

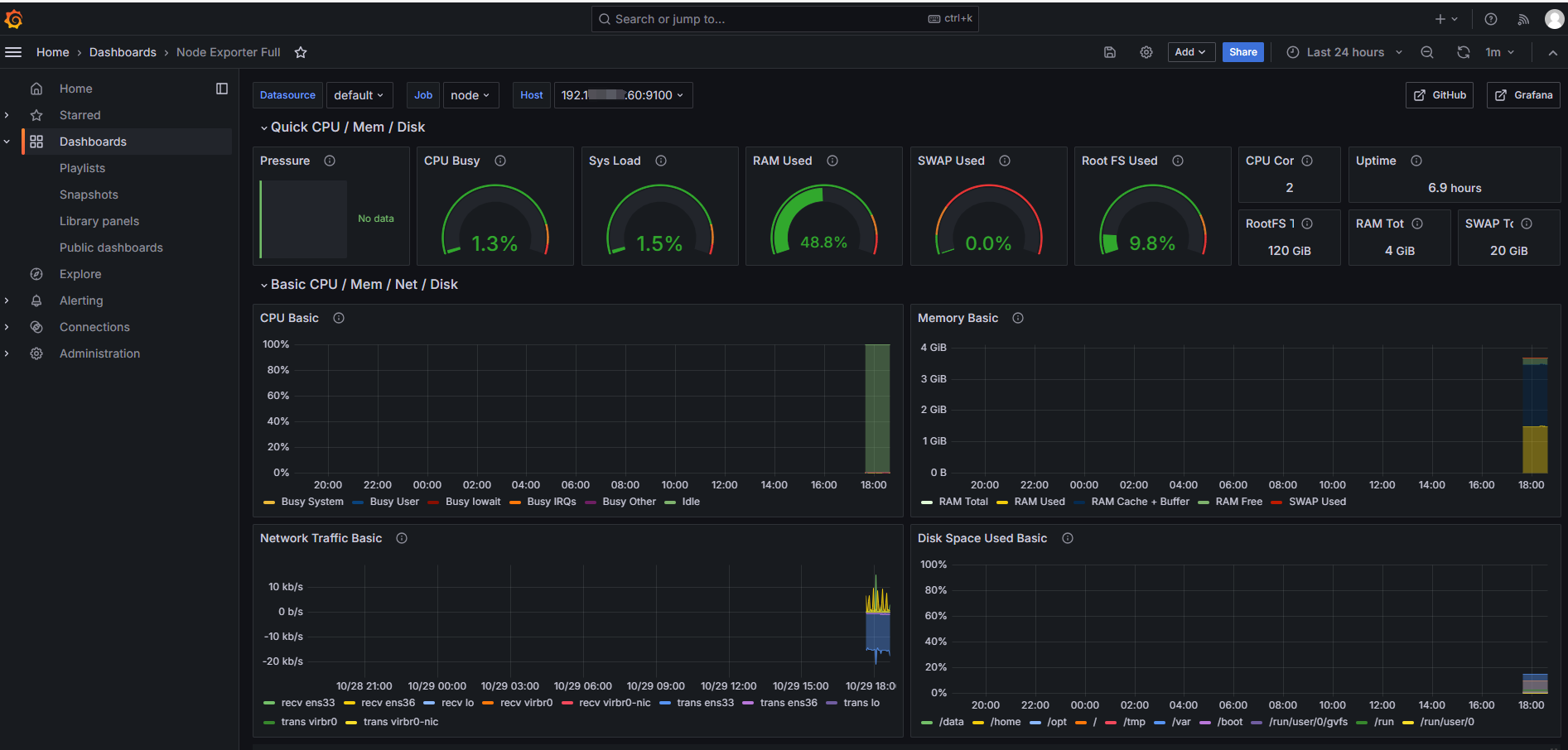

Node Exporter ：

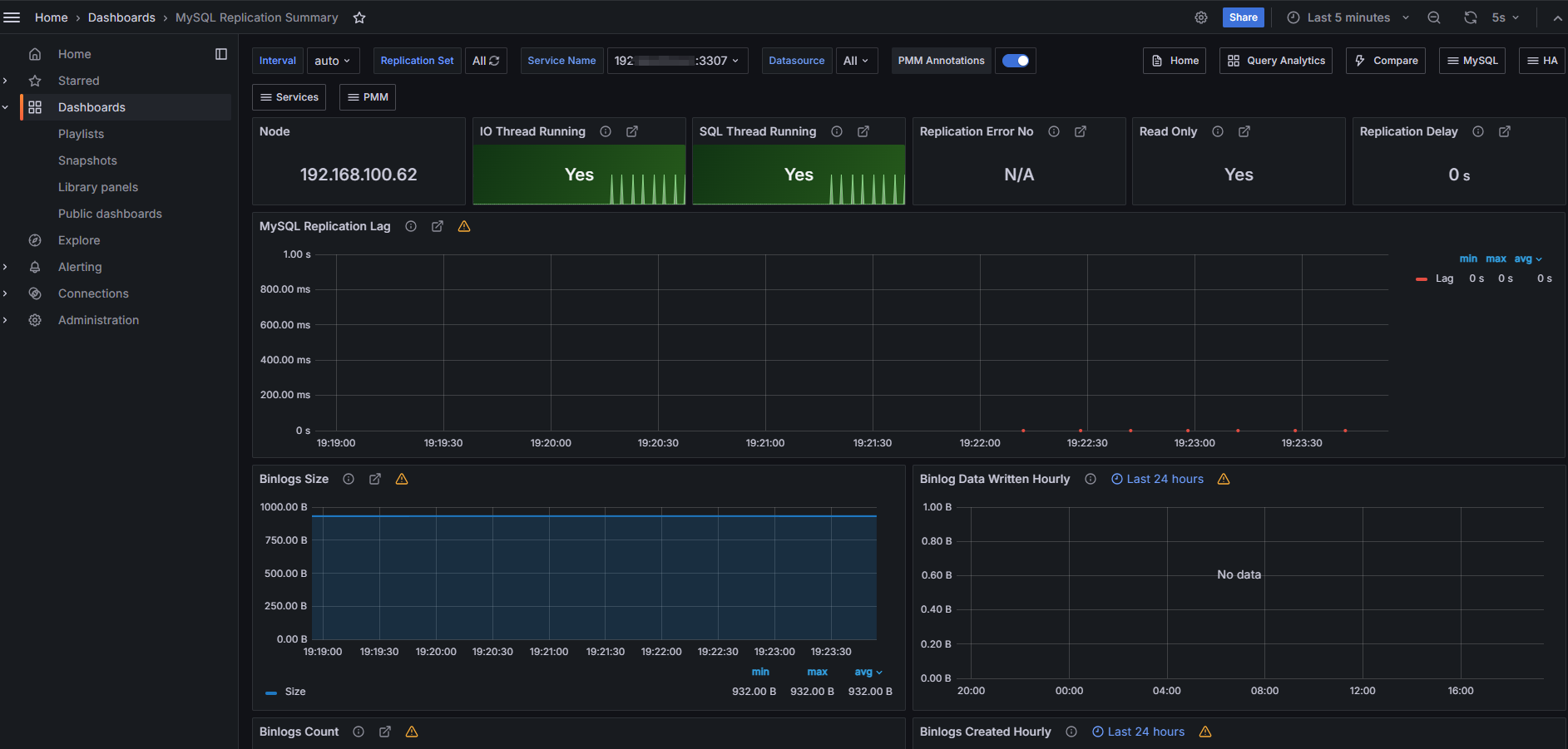

MySQL Exporter ：

五、测试告警

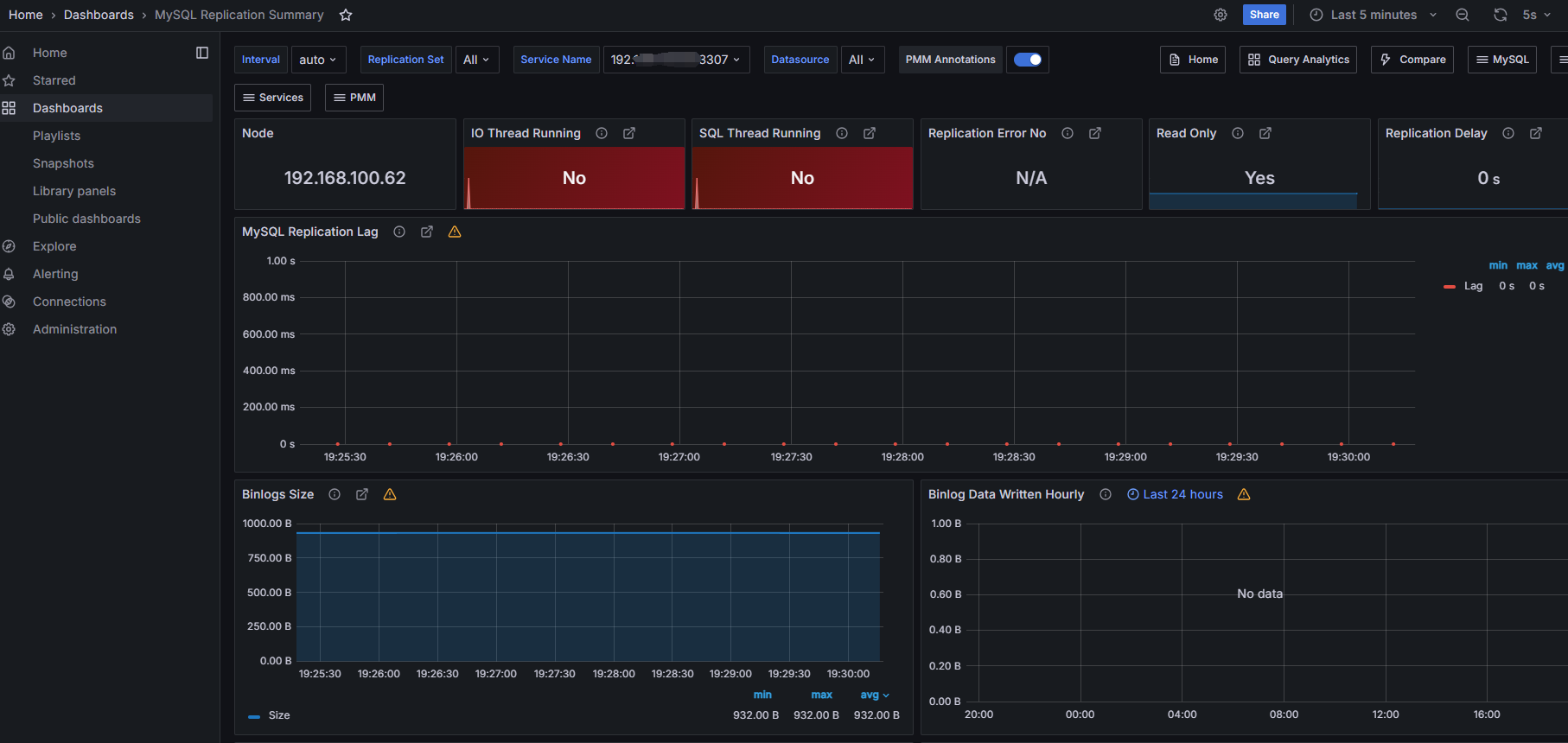

停掉从库的io thread和sql thread

mysql> stop replica;
Query OK, 0 rows affected (0.03 sec)

mysql>


六、总结

使用Prometheus监控MySQL数据库，可以通过持续监控数据库的健康状况，可以提前发现潜在的问题，从而采取措施预防故障发生，减少系统停机时间，帮助我们识别数据库的性能瓶颈，如慢查询、资源竞争和索引效率问题等。
有需求的童鞋们赶快试一试吧！

墨力计划prometheusmysql
最后修改时间：2024-10-30 10:10:58
「喜欢这篇文章，您的关注和赞赏是给作者最好的鼓励」
关注作者
【版权声明】本文为墨天轮用户原创内容，转载时必须标注文章的来源（墨天轮），文章链接，文章作者等基本信息，否则作者和墨天轮有权追究责任。如果您发现墨天轮中有涉嫌抄袭或者侵权的内容，欢迎发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。

文章被以下合辑收录

MySql数据库（共27篇）
MySql数据库

评论
