1.绑定模式总结表

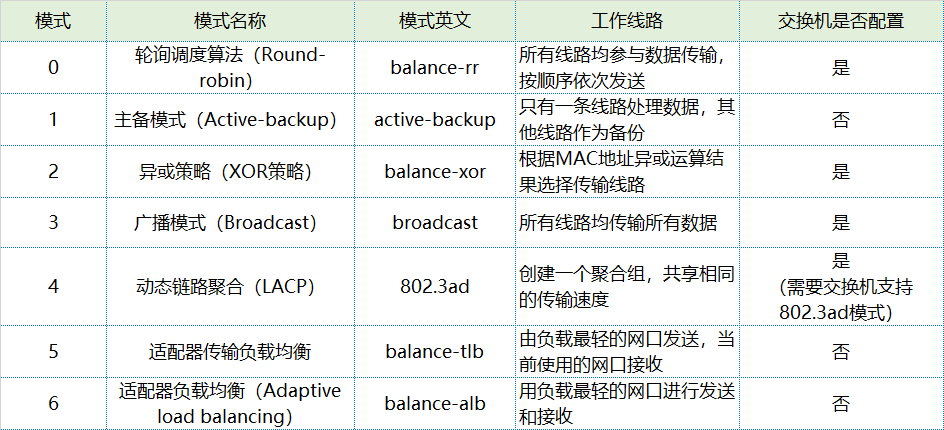

| 模式 | 模式名称 | 模式英文 | 工作线路 | 交换机是否配置 |
|---|---|---|---|---|
| 0 | 轮询调度算法（Round-robin） | balance-rr | 所有线路均参与数据传输，按顺序依次发送 | 是 |
| 1 | 主备模式（Active-backup） | active-backup | 只有一条线路处理数据，其他线路作为备份 | 否 |
| 2 | 异或策略（XOR策略） | balance-xor | 根据MAC地址异或运算结果选择传输线路 | 是 |
| 3 | 广播模式（Broadcast） | broadcast | 所有线路均传输所有数据 | 是 |
| 4 | 动态链路聚合（LACP） | 802.3ad | 创建一个聚合组，共享相同的传输速度 | 是（需要交换机支持802.3ad模式） |
| 5 | 适配器传输负载均衡 | balance-tlb | 由负载最轻的网口发送，当前使用的网口接收 | 否 |
| 6 | 适配器负载均衡（Adaptive load balancing） | balance-alb | 用负载最轻的网口进行发送和接收 | 否 |
为方便阅读，将上表转换成图表：
上表中模式补充说明如下：
1）在轮询调度算法（模式0）中，数据包会依次通过不同的物理网卡发送，以实现负载均衡。然而，由于数据包可能通过不同的路径到达目标，因此需要在交换机上配置trunking，以确保数据包能够正确到达。
2）在主备模式（模式1）中，只有一张网卡处于活动状态，另一张网卡作为备份。当活动网卡出现故障时，备份网卡会接管数据传输。这种模式不需要交换机进行特殊配置。
3）异或策略（模式2）和广播模式（模式3）同样需要在交换机上配置trunking，以支持多个物理网卡之间的数据传输。
4）动态链路聚合（模式4）需要交换机支持802.3ad标准，并创建聚合组来共享传输速度。这种模式提供了更高的带宽和可靠性。
5）适配器传输负载均衡（模式5）和适配器负载均衡（模式6）不需要交换机进行特殊配置，因为它们可以根据网卡的负载情况自动选择传输路径。
2. 4种常用的绑定模式
在LINUX服务器中，网卡绑定的七种模式各有其特点和适用场景，以下是四种比较常用的配置模式：

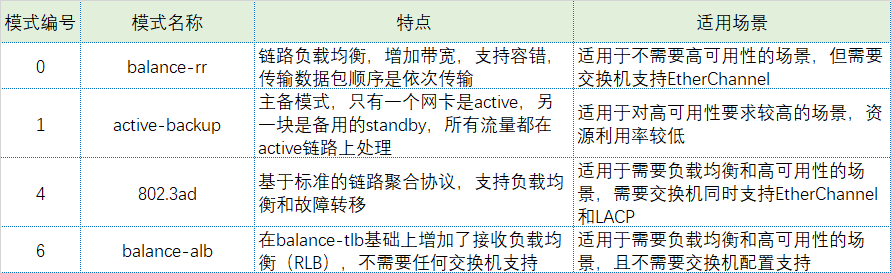

| 模式 | 模式名称 | 特点 | 适用场景 |
|---|---|---|---|
| 0 | balance-rr | 链路负载均衡，增加带宽，支持容错，传输数据包顺序是依次传输 | 适用于不需要高可用性的场景，但需要交换机支持EtherChannel |
| 1 | active-backup | 主备模式，只有一个网卡是active，另一块是备用的standby，所有流量都在active链路上处理 | 适用于对高可用性要求较高的场景，资源利用率较低 |
| 4 | 802.3ad | 基于标准的链路聚合协议，支持负载均衡和故障转移 | 适用于需要负载均衡和高可用性的场景，需要交换机同时支持EtherChannel和LACP |
| 6 | balance-alb | 在balance-tlb基础上增加了接收负载均衡（RLB），不需要任何交换机支持 | 适用于需要负载均衡和高可用性的场景，且不需要交换机配置支持 |
3.不同厂商对线路捆绑技术的叫法
华为、H3C、锐捷、思科等厂商对交换机链路聚合或链路捆绑的叫法各有所不同，但功能上是相似的。以下是对这些厂商的叫法的总结：
| 厂商 | 链路捆绑的叫法 |
|---|---|
| 华为 | Eth-Trunk（链路聚合技术） |
H3C | Link Aggregation（链路聚合） |
| 锐捷 | Port Aggregation（端口聚合）或Aggregate Port（AP，聚合端口） |
| 思科 | EtherChannel |
4.什么是EtherChannel？
最后补充一个知识点，有关EtherChannel。
EtherChannel（以太通道）是由Cisco公司开发的一种应用于交换机之间的多链路捆绑技术。它的基本原理是将两台设备间多条以太网链路捆绑在一起组成一条逻辑链路，形成一个端口通道（PortChannel），从而达到带宽倍增的目的。
4.1EtherChannel的基本概念
技术背景： EtherChannel技术解决了在两台交换机之间连接多条线路时，由于STP（生成树协议）的原因，最终会阻断其它多余的线路而只留下一条活动链路来转发数据的问题。EtherChannel使得多条线路能够同时提供数据转发，从而增加带宽。工作原理：将交换机上的多条线路捆绑成一个组，组中活动的物理链路同时提供数据转发。当组中有物理链路断掉后，流量将被转移到剩下的活动链路中去，只要组中还有活动链路，用户的流量就不会中断。
4.2交换机对EtherChannel的支持
硬件支持：交换机需要具备足够的端口数量和性能，以支持 EtherChannel的创建和运行。软件支持：交换机需要运行支持 EtherChannel的操作系统或软件版本。这通常包括必要的协议和配置命令，以允许交换机识别、协商和建立EtherChannel。配置要求：在配置 EtherChannel时，同一组中的全部端口的配置（如Trunk封装、速率和双工模式等）必须相同。因此，交换机需要支持这些配置选项，并允许在EtherChannel组中进行一致的配置。
4.3EtherChannel的优点
增加带宽：通过捆绑多条物理链路， EtherChannel可以显著增加带宽，满足高流量需求。负载均衡： EtherChannel可以在多条链路上均衡分配流量，实现负载均衡，优化网络性能。冗余保护：当一条或多条链路故障时，流量将自动转移到其他链路上，保证网络的稳定性和可靠性。
4.4怎么查询交换机是否支持EtherChannel
官方文档：访问交换机制造商的官方网站，查找该型号交换机的官方文档或规格说明。这些文档通常会列出交换机的所有功能和特性，包括是否支持
EtherChannel。使用命令行接口（CLI）查询：
对于
Cisco交换机，可以使用以下命令来检查EtherChannel支持：show running-config：查看当前运行的配置，查找是否有与EtherChannel相关的配置命令。show etherchannel summary：显示EtherChannel的摘要信息，包括当前配置的EtherChannel数量和状态。show interface port-channel：显示特定EtherChannel接口的状态和配置。
4.5交换机支持EtherChannel的应用场景
企业网络：在企业网络中， EtherChannel可以用于连接核心交换机和汇聚交换机，以提供高速、可靠的网络连接。数据中心：在数据中心环境中， EtherChannel可以用于连接服务器和交换机，以满足高带宽、低延迟的网络需求。服务提供商网络：在服务提供商网络中， EtherChannel可以用于提供高速、可靠的网络连接，以满足客户对高质量网络服务的需求。
