导读：本文介绍了 Dinky 实时计算平台在 Kubernetes 上提交 Application 作业的具体步骤。

社区公告：

问题反馈、代码提交、文章投稿与社区贡献请移步 Github issue。

Github issue #66 登记企业或组织生产使用，可邀请至企业支持群，获取团队技术支持与其他企业用户的经验分享。

GitHub 地址

https://github.com/DataLinkDC/dinky

https://gitee.com/DataLinkDC/Dinky

欢迎大家为 Dinky 送上小星星~

一、概述

Dinky 是一个基于 Apache Flink 的实时计算平台，它提供了一站式的 Flink 任务开发、运维、监控等功能。Kubernetes 是一个强大的容器编排平台，能够自动化应用的部署、扩展和管理。将 Flink 与 Kubernetes 集成，可以充分利用 Kubernetes 的优势，实现 Flink 任务的弹性伸缩、自动化部署和高可用性。

项目地址：https://github.com/DataLinkDC/dinky

如果觉得项目不错欢迎前去点下 Star, 感谢您的支持！

二、前置条件

确保已安装 Kubernetes 集群，并且 kubectl
命令行工具已配置好，能够与集群通信。
已安装 Dinky >= 1.0.3 版本
理解 Kubernetes 的基本概念，如 Pod、Service、Deployment、Namespace 等。

三、Kubernetes 环境准备

在 Kubernetes 上部署 Dinky 之前，需要准备相应的 Kubernetes 资源对象。

创建命名空间

为 Dinky 创建一个独立的命名空间。

kubectl create namespace dinky

创建服务账号和角色绑定

为 Dinky 创建服务账号并赋予相应的权限。

kubectl create serviceaccount dinky -n dinky
kubectl create rolebinding dinky-admin --clusterrole=admin --serviceaccount=dinky:dinky -n dinky

上述操作为创建一个命名空间 dinky 和用户 dinky，并为 dinky 用户赋予所有权限，实际操作中您也可以跳过此步骤，使用 default 账号，更多参考官方文档 https://nightlies.apache.org/flink/flink-docs-stable/docs/deployment/resource-providers/native_kubernetes/#rbac

制作镜像

目前社区还未提供打包好的镜像，所以现阶段需要咱们自己制作镜像，本教程基于 flink 1.15 版本，其他 flink 版本替换对应版本号即可。

准备依赖

在dinky安装目录下进入 jar路径，找到如下jar包：

mkdir docker && cd docker
# dinky/jar为dinky安装目录，请替换为你自己的安装目录
mv /dinky/jar/dinky-app-1.15-1.0.3-jar-with-dependencies.jar ./
mv ${其他依赖} ./

上述仅为基础必须的依赖，如果你的flink任务有其他依赖需求，请自行补充添加。

编写Dockerfile

vim Dockerfile

填入以下内容：

ARG FLINK_VERSION=1.15.4   # flink 版本号


FROM flink:${FLINK_VERSION}-scala_2.12 # flink官方镜像tag


# 把当前目录下的jar添加进依赖目录
ADD . opt/flink/lib


# 删除loader包，替换为不带loader的
RUN rm -rf opt/flink/lib/flink-table-planner-loader-*.jar \
    mv opt/flink/opt/flink-table-planner_2.12-*.jar opt/flink/lib

构建镜像并推送到私有镜像仓库

# 构建Dinky app镜像
docker build -t dinky-flink:1.0.3-1.15.4 . --no-cache
# 这一步为推送到私有镜像仓库过程，请根据需要自行修改参数
docker tag dinky-flink:1.0.3-1.15.4 192.168.0.10:5000/dinky-flink-1.0.3-1.15.4
docker push 192.168.0.10:5000/dinky-flink-1.0.3-1.15.4

四、配置 Kubernetes 集群信息

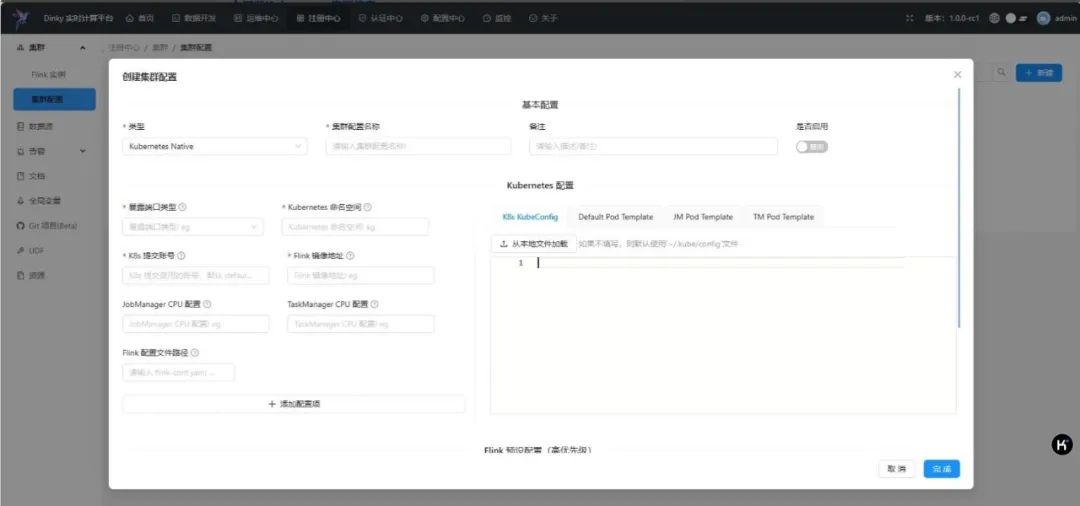

在注册中心页面,点击集群==>集群配置==>新建进入新建集群页面!

类型选择 Kubernetes Native 或者 Kubernetes Operator 目前阶段仍推荐 Kubernetes Native 方式，operator 还在 beta 中。

表单内容有点多，但是填起来很简单，有很多可以不填，我整理了一下表格参考。

Kubernetes 基本配置

对应左侧配置目录。

参数	说明	是否必填	默认值	示例值
暴露端口类型	支持 NodePort 与 ClusterIP	是	无	NodePort
Kubernetes命名空间	集群所在的Kuberbetes命名空间	是	无	default
K8S提交账号	集群提交任务的账号	是	无	default
Flink镜像地址	上一步打包的镜像地址	是	无	192.168.0.10:5000/dinky-flink-1.0.3-1.15.4
JobManager CPU 配置	JobManager 资源配置	否	无	1
TaskManager CPU 配置	TaskManager 资源配置	否	无	1
Flink 配置文件路径	仅指定到文件夹，flink会自行读取文件夹下的配置文件并作为flink的默认配置	否	无	这会目前只能填/opt/flink/conf,且在dinky此目录要有flink日志配置文件，否则容器内无法生成日志

如果您有其他的配置项需要添加，请点击添加配置项按钮，添加完毕后，点击保存即可。

对于 Flink 配置文件路径参数需要特别说明，这个路径指的是dinky所在服务器本地路径，指向flink 安装目录conf文件夹，flink会读取该目录下所有文件映射到k8s容器中flink的conf目录，除非有特别需求，否则不建议进行配置，留空即可。

Kubernetes 链接与 pod 配置（选填）

这些参数都是选填，其余如无需求，留空即可，K8s KubeConfig 建议填写，如果有多套k8s集群则建立多个配置，可以实现多集群配置。

参数	说明	是否必填	默认值	示例值
K8S KuberConfig	集群的KubeConfig内容，如果不填写，则默认使用~/.kube/config文件，建议填写	否	无	无
Default Pod Template	默认的Pod模版	否	无	无
JM Pod Template	JobManager的Pod模版	否	无	无
TM Pod Template	TaskManager的Pod模版	否	无	无

提交 FlinkSQL 配置项（必填）

参数	说明	是否必填	默认值	示例值
Jar文件路径	指定镜像内dinky-app的Jar文件路径，如果该集群配置用于提交Application模式任务时，则必填	是	无	local:///opt/flink/dinky-app-1.16-1.0.0-jar-with-dependencies.jar

由于 flink 限制，k8s模式只能加载镜像内的jar包，也就是地址必须为local://开头，这也是为什么dinky-app-1.15-1.0.3-jar-with-dependencies.jar 必须打到镜像里的原因。

Flink预设配置（可选）

参数	说明	是否必填	默认值	示例值
JobManager 内存	JobManager 内存大小	否	无	1g
TaskManager 内存	TaskManager 内存大小	否	无	1g
TaskManager堆内存	TaskManager堆内存大小（不建议配置此项，留空即可）	否	无	1g
插槽数	一个TaskManager内Solt数量	否	无	2
保存点路径	对应SavePoint目录	否‍	无	hdfs:///flink/savepoint
检查点路径	对应CheckPoint目录	否	无	hdfs:///flink/checkpoint

五、提交 Kubernetes Application 任务

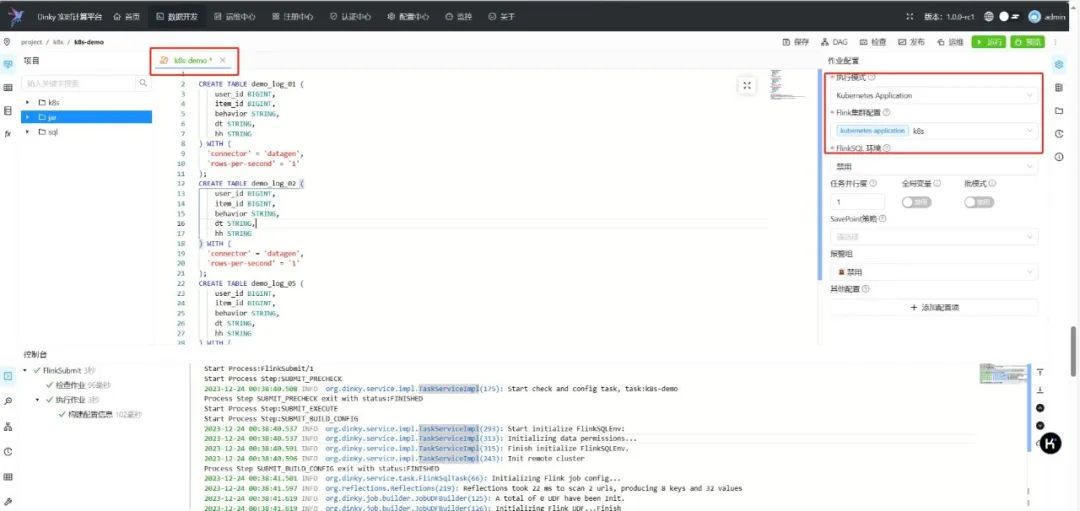

进入数据开发页面，新建一个flink sql任务，选择集群类型为kubernetes application，集群选择为我们刚刚配置的集群，点击提交即可。

六、问题解决

提交任务后没有日志文件

dinky使用flink原生api提交任务，flink源码在提交任务过程中会读取dinky本地 opt/flink/conf 下的文件作为容器内配置目录挂载，所以需要提前把 flink安装目录下的conf目录内文件全部复制到此，在集群配置处flink配置文件目录填写/opt/flink/conf即可。

任务完成后很久 pod 才销毁，或启动日志报错 udf 下载失败

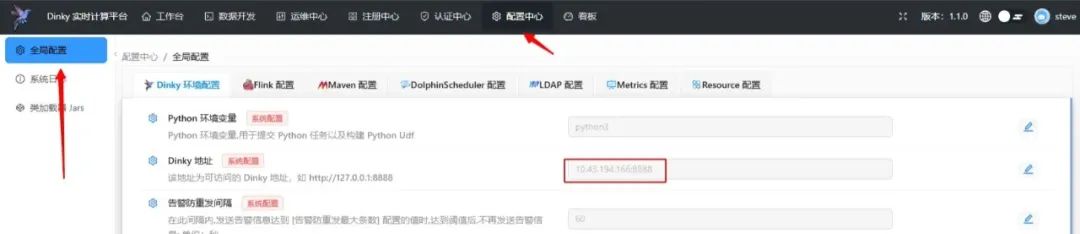

application模式下运行pod需要与dinky进行通信，所以需要修改 `配置中心-->全局配置-->Dinky地址` 为正确的，pod可访问的地址。
