OceanBase 数据库代理（OceanBase Database Proxy，简称 ODP，又称 OBProxy）是 OceanBase 数据库专用的代理服务器，使用 ODP 可以屏蔽后端 OceanBase 集群分布式带来的复杂性，让访问分布式数据库像访问单机数据库一样简单。

ODP 的核心特性是最佳路由，基本逻辑是 ODP 接收用户发出的 SQL 请求，并将 SQL 请求转发至最佳目标 OBServer 节点，最后将执行结果返回给用户。ODP 支持丰富的路由功能，以满足用户在不同场景下的路由需求，实现最佳路由效果。本文主要介绍常用的路由功能及配置方式，帮助用户在业务实践中正确配置路由策略及快速排查路由问题。

一、常用路由功能与配置

ODP 提供了丰富的路由功能，用户可以根据实际需要，设置对应的配置项来控制路由策略。

（一）强制路由

强制路由是指用户无法控制的路由行为，由 ODP 决定是否强制路由，主要包含以下情况：

🚩 指定 IP 路由：可通过 target_db_server 配置项进行指定，ODP 会将 SQL 请求直接路由到指定的 OBServer 节点，此方式具有最高优先级。示例如下：

ALTER PROXYCONFIG SET target_db_server = '127.0.0.1:2993;10.10.10.1:50109';

上述示例中， ODP 收到的所有请求都会路由到 127.0.0.1:2993 节点。如果 127.0.0.1:2993 节点不存在或者故障，则路由到 10.10.10.1:50109 节点。关于指定 IP 路由的更多信息，请点击下方链接或长按二维码，参考指定 IP 路由。

https://www.oceanbase.com/docs/common-odp-doc-cn-1000000000755689

🚩 指定 Zone 路由：可通过 proxy_primary_zone_name 配置项进行指定，ODP 会将请求直接路由到指定的 Zone。示例如下：

ALTER PROXYCONFIG SET proxy_primary_zone_name='z2';

上述示例中，ODP 收到的所有请求都会路由到 z2。关于指定 Zone 路由的更多信息，请点击下方链接或长按二维码，参考强读 Primary Zone 路由。

https://www.oceanbase.com/docs/common-odp-doc-cn-1000000000755698

🚩 特定场景强制路由：

（二）强读路由

强读路由主要分为以下情况：

1、分区表路由：

ODP 将 SQL 请求中的分区键值或表达式、分区名等条件解析为分区 ID，通过分区 ID 查找到分区的副本位置，将请求路由到 Leader 副本。

🚩 根据分区键值或表达式计算路由，示例如下：

CREATE TABLE T(C1 INT) PARTITION BY HASH(C1) PARTITIONS 8；
SELECT * FROM T WHERE C1=123;SELECT * FROM T WHERE C1=ABS(123);

上述示例中，ODP 将查询请求路由到对应分区 Leader 节点。

🚩 根据分区名计算路由，示例如下：

CREATE TABLE T(C1 INT) PARTITION BY KEY(C1) PARTITIONS 8;
SELECT * FROM T PARTITION(P1);

上述示例中，ODP 将查询请求路由到 P1 分区的 Leader 节点。

关于分区表路由的更多信息，请点击下方链接或长按二维码，参考强读分区表路由。

https://www.oceanbase.com/docs/common-odp-doc-cn-1000000000755693

2、全局索引表路由：

使用全局索引表路由时，ODP 会将 SQL 语句中提供的索引值作为分区键来计算路由。强读分区表时，在为分区表创建全局索引，并在后续的读写中使用索引值作为查询条件的情况下，可使用 ODP 的全局索引路由功能来提升查询效率。

可通过配置 enable_reroute 和 enable_index_route，将语句中提供的索引值作为分区键来计算路由，示例如下：

ALTER PROXYCONFIG SET enable_reroute=true;ALTER PROXYCONFIG SET enable_index_route = true;
CREATE TABLE T(C1 INT,C2 INT) PARTITION BY HASH(C1) PARTITIONS 8；CREATE INDEX INDEX1 ON T(C2);
SELECT * FROM T WHERE C2=2;SELECT * FROM T WHERE C2=2;

上述示例中，第一次使用索引查询，将随机路由，OBServer 节点将返回索引表的 Leader，ODP 会构建语句到索引表名称 [SELECT * FROM T WHERE C2=2;] -> [T_INDEX] 的映射然后进行二次路由，直接获取 T_INDEX 表的映射，计算路由。

关于全局索引表路由的更多信息，请点击下方链接或长按二维码，参考强读全局索引表路由。

https://www.oceanbase.com/docs/common-odp-doc-cn-1000000000755695

3、复制表路由：

复制表是 OceanBase 数据库中的一种特殊表结构，支持在任意一个副本读取数据的最新修改，适合于对写入频率要求较低，读延时和读负载均衡要求较高的场景。

ODP 对复制表采用随机路由的策略，示例如下：

CREATE TABLE T_DUP(C1 INT) DUPLICATE_SCOPE = 'cluster';
SELECT * FROM T_DUP WHERE C1=123;

上述示例中，ODP 将查询请求随机路由到 T_DUP 表的任意副本。关于复制表路由的更多信息，请点击下方链接或长按二维码，参考强读复制表路由。

https://www.oceanbase.com/docs/common-odp-doc-cn-1000000000755690

4、计算失败后的路由：

当 ODP 无法获取 SQL 请求中的表名或者无法通过 SQL 请求中的条件计算出准确的分区位置信息时，无法准确的强读请求路由到 Leader。此时有三种处理策略：

示例如下：

场景一：enable_primary_zone=false && enable_cached_server =true

CREATE TABLE T(C1 INT,C2 INT) PARTITION BY HASH(C1) PARTITIONS 8；
SELECT * FROM T WHERE C1=1; # 请求准确路由到 server1SELECT * FROM T WHERE C2=1; # 无分区条件，无法计算路由，直接将请求路由到上一个会话 server1
SELECT * FROM T WHERE C1=2; # 请求准确路由到 server2SELECT * FROM T WHERE C2=2; # 无分区条件，无法计算路由，直接将请求路由到上一个会话 server2

场景二：enable_primary_zone=true && enable_cached_server =true && leader在server1

SELECT * FROM T WHERE C1=1; # 请求准确路由到 server1SELECT * FROM T WHERE C2=1; # 无分区条件，无法计算路由，直接将请求路由到 server1
SELECT * FROM T WHERE C1=2; # 请求准确路由到 server1SELECT * FROM T WHERE C2=2; # 无分区条件，无法计算路由，直接将请求路由到server1

如果需要分析 ODP 的路由策略，可以使用 EXPLAIN ROUTE executable sql 查看 ODP 路由选取过程。

（三）事务路由

事务路由分两种场景：

🚩 分布式事务路由：事务内的 SQL 请求准确路由到 Leader 节点。

可通过配置 enable_ob_protocol_v2 = true 和 enable_transaction_INTernal_routing = true 来开启分布式路由，示例如下：

ALTER PROXYCONFIG SET enable_ob_protocol_v2 = true;ALTER PROXYCONFIG SET enable_transaction_INTernal_routing = true;
CREATE TABLE T1(C1 INT,C2 INT) PARTITION BY HASH(C1) PARTITIONS 8；CREATE TABLE T2(C1 INT,C2 INT) PARTITION BY HASH(C1) PARTITIONS 8；
BEGIN;INSERT INTO T1 VALUES(1,1);# 路由到server1INSERT INTO T2 VALUES(11,11);# 路由到server2SELECT * FROM T1 WHERE C1=1;# 路由到server1SELECT * FROM T2 WHERE C1=11;# 路由到server2COMMIT;

上述示例中，事务内的请求都能够准确路由到对应的 Leader。关于分布式路由的更多信息，请点击下方链接或长按二维码，参考分布式事务路由。

https://www.oceanbase.com/docs/common-odp-doc-cn-1000000000755691

🚩 非分布式事务路由：事务内 SQL 请求强制路由至事务开启 OBServer 节点。

示例如下：

ALTER PROXYCONFIG SET enable_ob_protocol_v2 = false;ALTER PROXYCONFIG SET enable_transaction_INTernal_routing = false;
CREATE TABLE T1(C1 INT,C2 INT) PARTITION BY HASH(C1) PARTITIONS 8；CREATE TABLE T2(C1 INT,C2 INT) PARTITION BY HASH(C1) PARTITIONS 8；
BEGIN;INSERT INTO T1 VALUES(1,1);# 路由到server1INSERT INTO T2 VALUES(11,11);# 路由到server1SELECT * FROM T1 WHERE C1=1;# 路由到server1SELECT * FROM T2 WHERE C1=11;# 路由到server1COMMIT;

上述示例中，事务内的请求都路由到第一条 INSERT 的路由节点 server1。

（四）弱读路由

对于弱读请求，ODP 提供两种路由策略：

🚩 LDC 路由：给 OceanBase 集群的每个 Zone 设置地区（Region）属性和机房（IDC）属性，并给 ODP 指定机房（IDC）配置项，ODP 将弱读请求按“同机房>同地区>异地”的优先级顺序进行 OBServer 节点的选取。

可通过配置项 proxy_idc_name 控制 LDC 路由，示例如下：

alter system modify zone "z1" set region = "region1";alter system modify zone "z1" set idc = "idc1";
alter system modify zone "z2" set region = "region1";alter system modify zone "z2" set idc = "idc2";
alter proxyconfig set proxy_idc_name='idc1';
CREATE TABLE T(C1 INT,C2 INT) PARTITION BY HASH(C1) PARTITIONS 8；SELECT /*+READ_CONSISTENCY(WEAK) */ * FROM T;

上述示例中，ODP 会将弱读请求路由到同 IDC 的 z1。

🚩 随机路由：ODP 将弱读请求随机路由到 Leader 或者 Follower 副本，副本优先级由 proxy_route_policy 控制。对应路由策略为：FOLLOWER_FIRST、FOLLOWER_ONLY、UNMERGE_FOLLOWER_FIRST。

本文内容以 ODP V4.3.0 为例，示例如下：

CREATE TABLE T(C1 INT,C2 INT) PARTITION BY HASH(C1) PARTITIONS 8；# T 表的 leader 在 z1，follower 在 z2、z3

场景一：alter proxyconfig set proxy_route_policy='';

SELECT /*+READ_CONSISTENCY(WEAK) */ * FROM T;# ODP 在 z1、z2、z3 三个副本随机选择副本转发弱读请求

场景二：alter proxyconfig set proxy_route_policy='FOLLOWER_FIRST';

SELECT /*+READ_CONSISTENCY(WEAK) */ * FROM T;# ODP 优先选择 z2、z3 转发弱读请求，如果 z2、z3 都不可用，则转发到 z1

场景三：alter proxyconfig set proxy_route_policy='FOLLOWER_ONLY';

SELECT /*+READ_CONSISTENCY(WEAK) */ * FROM T;# ODP 只选择 z2、z3 转发弱读请求，如果 z2、z3 都不可用，则请求报错

场景四：alter proxyconfig set proxy_route_policy='UNMERGE_FOLLOWER_FIRST';

SELECT /*+READ_CONSISTENCY(WEAK) */ * FROM T;# ODP 优先选择没在做合并的 z2、z3 转发弱读请求

LDC 路由的优先级高于随机路由，ODP 在选择副本时，先检查 LDC 路由，再走随机路由策略。

在不同的业务场景，需要综合考虑路由策略配置及优先级，进行合理配置，实现指定的路由目标。下面以两个典型路由场景为例，介绍路由功能的应用实践。

（一）读写分离

1、路由场景

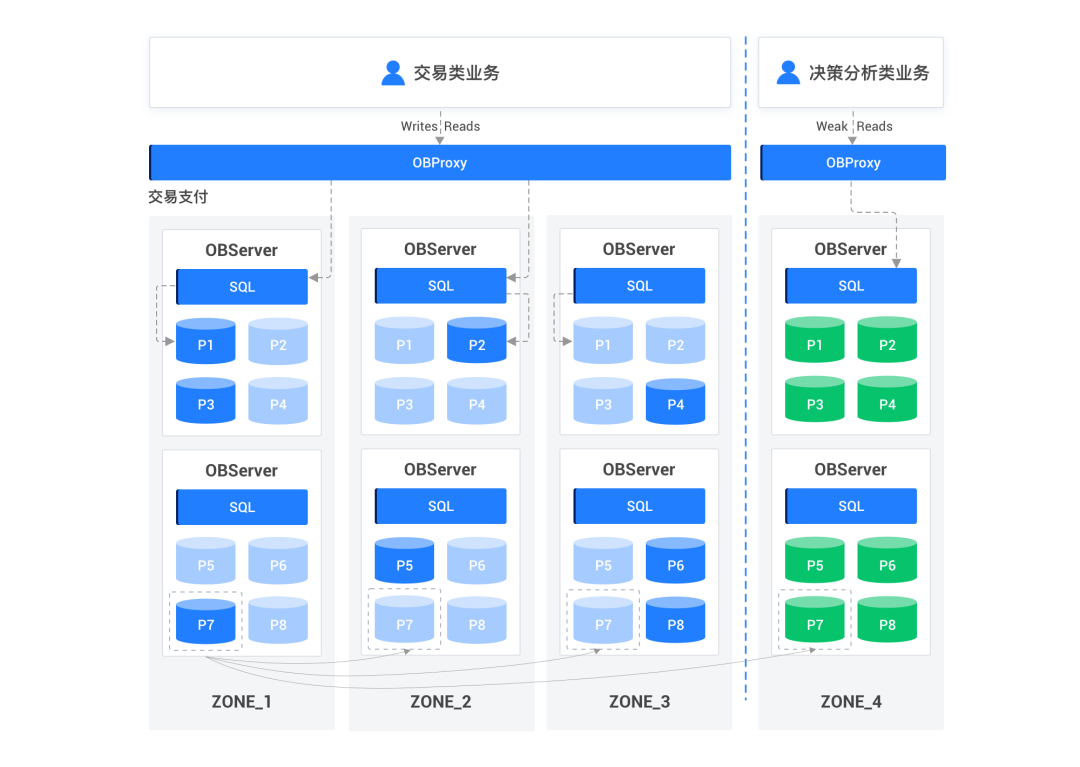

OLTP 与 OLAP 业务混合负载场景下，希望将交易类请求发送到 TP 副本，将分析型请求发送到 AP 副本，TP、AP 类业务请求需要部署独立的 ODP，接收 AP 请求的 ODP 需要支持将业务的强读请求转换为弱读，并只发送到 AP 副本。部署架构如图：

🚩 路由配置实践

✅ 接收 AP 请求的 ODP：

alter proxyconfig set obproxy_read_consistency='1'; # 设置弱读
alter proxyconfig set proxy_primary_zone_name='zone_4'; # 设置路由目标副本

✅ 接受 TP 请求的 ODP：

ALTER PROXYCONFIG SET enable_cached_server = false;ALTER PROXYCONFIG SET enable_primary_zone = true;

对交易类请求，需要准确路由到分区 Leader，如果无法准确计算，则尽量路由到租户的 Primary Zone，减少远程路由。

ODP 将交易类请求只发往 ZONE_1、ZONE_2、ZONE_3 的对应 Leader 副本。

2、只读副本

🚩 路由场景：

OceanBase 数据库支持的副本类型，除了全功能型副本，还有只读型副本，简称 R 副本。R 副本只提供读能力，只能作为日志流的 Follower 副本。实际业务中，可以将实时性要求不高的分析类读请求发送到R副本，减轻 Leader 副本的压力。

🚩 路由配置实践：

三、案例分析

某云客户在使用 OceanBase 数据库时，通过租户的只读地址执行了一项大规模查询操作，但该查询操作并未按照预期访问到只读副本，而是访问到了主副本，影响了主副本的正常业务运行。

1、原因分析

经排查，发现在 OceanBase 数据库的路由配置中，启用了两个关键参数：enable_cached_server 和 enable_primary_zone。

当 enable_primary_zone 和 enable_cached_server 设置为 true 时，路由逻辑如下：

2、解决方法

关闭 enable_cached_server 和 enable_primary_zone。

关于 ODP 路由的更多信息，请点击下方链接或长按二维码，参考 ODP 路由功能。

https://www.oceanbase.com/docs/common-odp-doc-cn-1000000000755434

关于 OceanBase 最佳实践内容，将会持续发布和更新，想了解更多和更新内容，可以点击下方前往 OceanBase 官网。

https://www.oceanbase.com/docs/common-best-practices-1000000001489641
