1. 工作流产品
1）什么是工作流
定义了任务的触发顺序和触发条件，每个任务可以由一个或多个软件系统完成，也可以由一个或一组人完成，还可以由一个或多个人与软件系统协作完。
2）有哪些解决方案
开源的工作流方案有，JBPM工作流，activity工作流，flowable工作流等。
2. flowable工作流
1）官网
https://www.flowable.org
2）能做什么？
Flowable是一个使用Java编写的轻量级业务流程引擎，它能够完成定义流程、流程部署、创建这些流程定义的流程实例、进行查询（正在进行的）、访问运行中或历史的流程实例与相关数据等。flowable都可以对这些操作进行管理。
2) 主要引擎
流程引擎（bpmn） ProcessEngine
控制流程引擎(cmmn) CmmnEngine
决策引擎（dmn） DmnEngine
表单引擎（form） FormEngine
内容引擎(content) ContentEngine
身份识别引擎(idm) IdmEngine
Process Engine是最常见的方式，能够处理绝大多数场景。

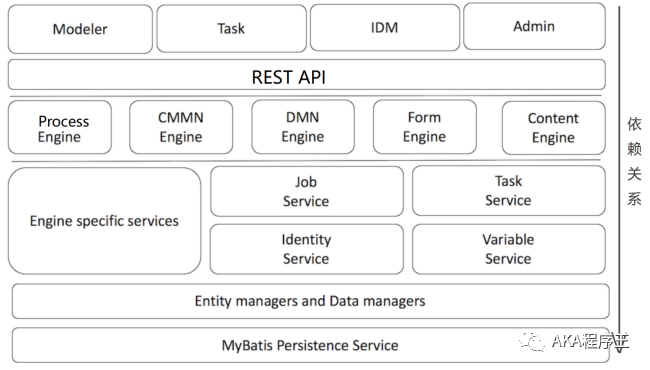

3）flowable的架构
3. 流程引擎
1）流程引擎ProcessEngine包含的服务有：
RepositoryService定义流程和部署流程
RuntimeService开始新流程实例和查询
HistoryService流程实例历史记录
IdentityService用户相关
TaskService任务相关
FormService动态表单
ManagementService任务管理
DynamicBpmnService动态流程服务
这些服务，可以定义流程、运行流程、查询历史、查询当前任务等。这些service是对34个表操作的封装。
2）核心配置文件

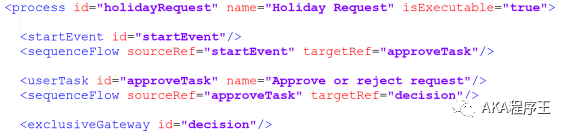

BPMN 2.0流程定义文件，它是一个标准的XML文件，用XML去描述流程的定义过程。例如：
见flowable工程的”holiday-request.bpmn20.xml”,这个XML文件就是工作流的核心配置文件,这个xml文件可以用flowable工具画出来 。
3）例程

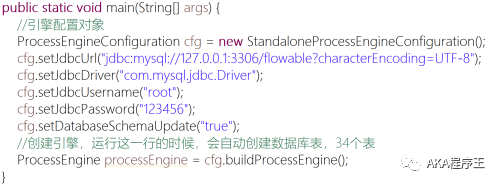

A. flowable项目的SimpleTest.java, 该例程不需要配置xml文件，主要演示表的自动创建：

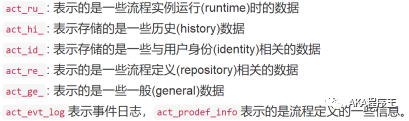

数据库表简介：
B. 以官网提供的请假流程为例，见flowable项目的HolidayRequest.java
运行后，对应的数据，见数据库表act_hi_actinst。
4. 流程设计器、用户和流程管理系统
1) 下载
https://github.com/flowable/flowable-engine/releases/download/flowable-6.4.0/tomcat-flowable-6.4.0.zip下载tomcat-flowable-6.4.0.zip，在webapps目录里有四个war包：
flowable-idm：用户管理、授权
flowable-admin：实例、任务管理
flowable-modeler：设计器
flowable-task：个人任务管理
经过配置后，这些war包都能直接使用java -jar flowable-[项目].war启动。
2）启动
① 修改flowable-default.properties
依次解压，打开各个应用的classes目录，修改flowable-default.properties文件里的数据库连接信息，之后重命名文件为application.properties,如图：
② 添加mysql驱动
在lib里加入数据库驱动文件，我的是mysql-connector-java-5.1.39.jar
③ 启动并访问
最后使用/tomcat-flowable/bin/startup.bat启动，默认端口8080，各个访问地址如下：
设计器http://localhost:8080/flowable-modeler
任务管理http://localhost:8080/flowable-task
实例、任务管理http://localhost:8080/flowable-admin
用户管理、授权http://localhost:8080/flowable-idm
备注：
A. 用户名密码为admin/test
B. 必须解压idm应用否则无法进行身份认证
3）流程设计器的使用

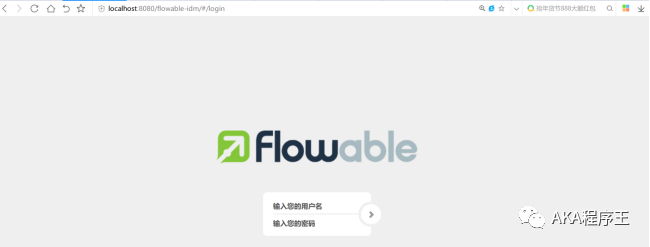

A.登录http://localhost:8080/flowable-modeler
B.使用

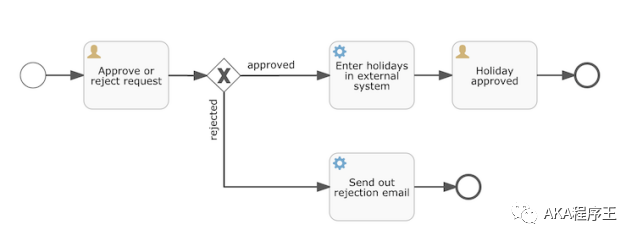

备注：
开始事件：图中用细线圆圈来表示，是流程实例的开始点
箭头：表示节点之间的流转指向。
用户任务： 在图中用左上角有人的圆角矩形表示，这些是需要用户来操作的节点。图中有两个，第一个表示需要经理进行审批来同意或拒绝， 第二个表示用户来确认销假。
排它网关： 用叉形符号填充的菱形表示，从该图中出来的箭头往往有多个，但只有一个满足条件，流程会沿着满足条件的方向流转。
自动化任务 ： 左上角有齿轮形状的的圆角矩形，表示自动执行的节点。图中上面的表示请假被经理同意后自动注册通知到外部系统，下面的表示请假被经理拒绝后自动发邮件通知给申请人。
结束事件： 图中用粗线圆圈表示，表示流程的结束。图中上面的结束事件表示请假成功结束，下面的表示请假失败结束。
4）其他应用的使用

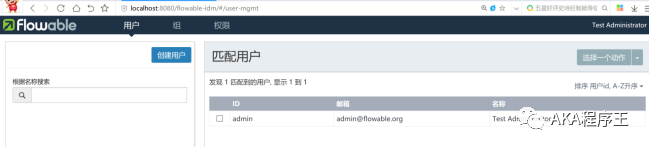

用户创建、权限分配。
5.springboot+flowable工程

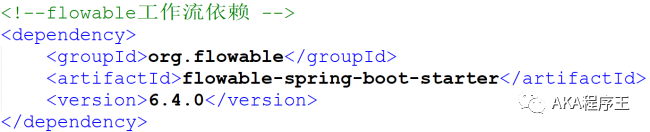

1）依赖
2) application.properties
备注:
flowable.async-executor-activate=false 关闭定时任务JOB.
3) 流程定义文件
src/resources/process/XXX.bpmn20.xml
4) Controller

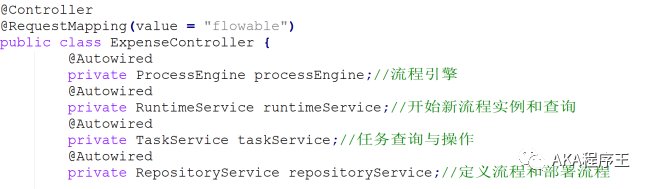

直接注入ProcessEngine、RuntimeService、RepositoryService等对象即可，例如：
