部署

手动部署

HA（主备）模式集群部署

主备节点模式集群部署教程所用环境以及部署组件说明如下所示：

部署环境：

部署组件：

说明
本章主要介绍在HA集群模式下的计算节点server.xml配置、Keepalived安装与配置、启动说明、高可用切换等。计算节点、管理平台、配置库、存储节点的安装步骤本章不再赘述，具体参照上一章单节点模式集群部署。

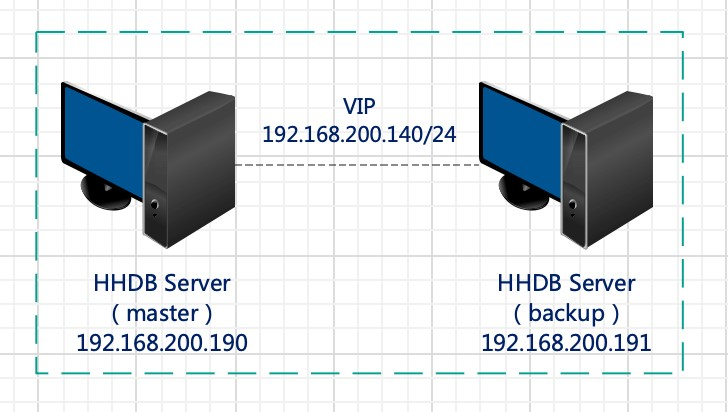

HA计算节点部署示意图

注意
主备计算节点服务器上再分别安装keepalived程序，选用VIP为：192.168.200.140

计算节点

1.安装主备计算节点
分别在192.168.220.190、192.168.200.191安装计算节点服务，安装过程参照上一章节“计算节点”说明。

2.修改主备计算节点配置文件
部署好的主备计算节点需要修改对应的配置文件server.xml，具体修改如下所示：

主计算节点192.168.200.190上server.xml配置修改

<property name="haState">master</property><!--HA 角色，主节点：master，备节点：backup-->
<property name="haNodeHost"></property><!--HA 角色，其他节点 IP:PORT-->
<property name="VIP">192.168.200.140</property><!--虚拟IP地址-->

备计算节点192.168.200.191上server.xml配置修改
<property name="haState">backup</property><!--HA 角色，主节点：master，备节点：backup-->
<property name="haNodeHost">192.168.200.190:3325</property><!--HA 角色，其他节点 IP:PORT-->
<property name="VIP">192.168.200.140</property><!--虚拟IP地址-->

说明
配置文件中的haNodeHost为主计算节点的IP+管理端口，只需在备计算节点上配置该参数即可。
启动主备服务时，如果haState的角色为master则会开启服务端口（3323）、管理端口（3325）；如果是 Backup 角色，则只会开启管理端口（3325）。 当 master服务故障后，keepalived 检测到服务不可用，会自动切换 vip 到 slave 所在的服务器，并启用 slave 的服务端口（3323），保证服务不中断。

Keepalived

1.安装keepalived
可用yum方式安装keepalived，也可在keepalived官网下载安装tar包。

# yum方式安装keepalived（主备计算节点所在服务器上执行keepalived安装命令）
yum -y install keepalived

# 启动或关闭keepalived
service keepalived start / server keepalived stop

# 查看keepalived运行状态
service keepalived status

2.修改keepalived配置文件
Keepalived配置文件默认存放在/etc目录下为keepalived.conf，将下列实例内容复制替换到对应的keepalived配置文件中，并按照标红位置进行实际修改（标准的计算节点 安装包中对应的conf 目录下也有keepalived主备模式的配置文件，也可将其直接复制到/etc目录下，进行自定义修改）。

主计算节点：192.168.200.190的keepalived配置信息：

! Configuration File for keepalived
global_defs {
  router_id hotdb-ha
  vrrp_garp_master_refresh 20
  vrrp_garp_master_refresh_repeat 2
}
vrrp_script check_hotdb_process {
script "/bin/bash /usr/local/hhdb/hhdb-server/bin/check_hotdb_process.sh process"
interval 5
fall 2
rise 1
weight -10
}
vrrp_script check_hotdb_connect_state {
script "/bin/bash /usr/local/hhdb/hhdb-server/bin/check_hotdb_process.sh connect_master"
interval 5
fall 3
rise 1
timeout 5
weight -10
}
vrrp_script check_hotdb_connect_server_state {
script "/bin/bash /usr/local/hhdb/hhdb-server/bin/check_hotdb_process.sh connect_server"
interval 5
fall 10
rise 1
timeout 5
weight -10
}
vrrp_instance VI_1 {
state BACKUP
interface eth0
virtual_router_id 143
nopreempt
priority 100
advert_int 5
authentication {
auth_type PASS
auth_pass 1111
}
#unicast_src_ip 192.168.200.150
#unicast_peer {
#    192.168.200.151
#}
track_script {
   check_hotdb_process
   check_hotdb_connect_state
   check_hotdb_connect_server_state
}
#be careful in red hat
track_interface {
 eth0
}
virtual_ipaddress {
  192.168.240.101/24 dev eth0 label eth0:1
}
virtual_ipaddress_excluded {
}
  notify_master "/bin/bash /usr/local/hhdb/hhdb-server/bin/check_hotdb_process.sh master_notify_master"
  notify_backup "/bin/bash /usr/local/hhdb/hhdb-server/bin/check_hotdb_process.sh master_notify_backup"
  notify_fault "/bin/bash /usr/local/hhdb/hhdb-server/bin/check_hotdb_process.sh master_notify_backup"
}

备计算节点：192.168.200.191的keepalived配置信息：

! Configuration File for keepalived
global_defs {
  router_id hotdb-ha
  vrrp_garp_master_refresh 20
  vrrp_garp_master_refresh_repeat 2
}
vrrp_script check_hotdb_process {
script "/bin/bash /usr/local/hhdb/hhdb-server/bin/check_hotdb_process.sh process"
interval 5
fall 2
rise 1
weight -10
}
vrrp_script check_hotdb_connect_state {
script "/bin/bash /usr/local/hhdb/hhdb-server/bin/check_hotdb_process.sh connect_backup"
interval 5
fall 3
rise 1
timeout 5
weight -10
}
vrrp_script check_hotdb_connect_server_state {
script "/bin/bash /usr/local/hhdb/hhdb-server/bin/check_hotdb_process.sh connect_server"
interval 5
fall 10
rise 1
timeout 5
weight -10
}
vrrp_instance VI_1 {
state BACKUP
interface eth0
virtual_router_id 143
priority 95
advert_int 5
authentication {
auth_type PASS
auth_pass 1111
}
#unicast_src_ip 192.168.200.151
#unicast_peer {
#    192.168.200.150
#}
track_script {
   check_hotdb_process
   check_hotdb_connect_state
#check_hotdb_connect_server_state
}
#be careful in red hat
track_interface {
 eth0
}
virtual_ipaddress {
  192.168.240.101/24 dev eth0 label eth0:1
}
virtual_ipaddress_excluded {
}
  notify_master "/bin/bash /usr/local/hhdb/hhdb-server/bin/check_hotdb_process.sh backup_notify_master"
  notify_backup "/bin/bash /usr/local/hhdb/hhdb-server/bin/check_hotdb_process.sh backup_notify_backup"
  notify_fault "/bin/bash /usr/local/hhdb/hhdb-server/bin/check_hotdb_process.sh backup_notify_backup"
}

注意
主备 keepalived 的相关配置也可参考计算节点安装目录 conf 目录下的keepalived.conf.master,
keepalived.conf.backup 脚本，红色区域需要根据实际信息修改其他使用默认即可。

关于自定义修改内容说明：

• script 脚本路径为计算节点实际安装路径，调用的 master/backup 脚本根据实际的主备角色进行配置

• interface：绑定的网卡

• nopreempt：设置是否开启抢占模式。添加此参数，将不开启抢占模式；否则开启抢占模式。例如主的参数值是 priority 100，备的参数值是 priority 95, 该参数只需要在主 keepalived 配置脚本设置

• priority：优先级，优先级高的为master

• virtual_ipaddress：instance绑定的vip（vip 需与计算节点所在的ip 同网段）

• Label：给本地网卡起一个虚拟名称，用于绑定虚拟网卡IP，例如把虚拟网卡eth0:1 绑定到本地网卡eth0上

• Script：判断服务是否正常的脚本路径，通常存放在计算节点的bin目录下， 例如：/usr/local/hhdb/hhdb-server/bin/check_hotdb_process.sh，该脚本可检查计算节点主备服务的进程是否存在，主备计算节点的3323端口和3325端口的状态是否正常

3.启动说明
由于两台机器上的计算节点互为主备关系，在服务启动的时，需要注意启动的顺序问题，如下为标准启动顺序：

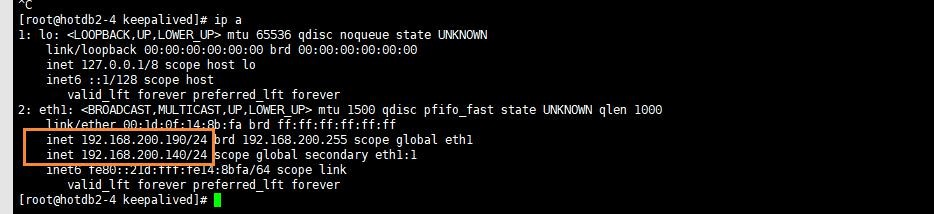

先启动主（192.168.200.190）的keepalived，待ping通vip后再启动主计算节点服务

# 启动主keepalived服务
service keepalived start

# Ping通vip后再启动主计算节点服务
sh /usr/local/hhdb/hhdb-server/bin/hotdb_server start

主计算节点服务启动完等待20秒后再启动备（192.168.200.191）的keepalived，keepalived启动完成后等待10秒再启动备计算节点服务

# 启动备keepalived服务
service keepalived start

# 启动备计算节点服务
sh /usr/local/hhdb/hhdb-server/bin/hotdb_server start

高可用切换说明

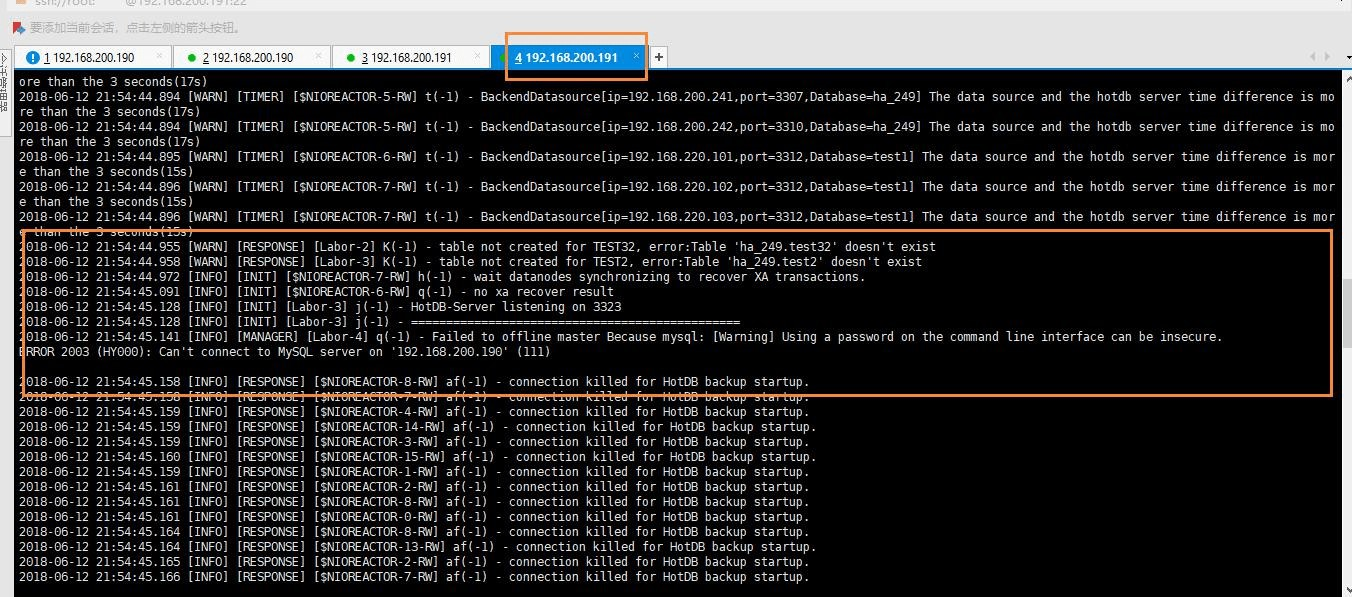

当主机192.168.200.190服务上的计算节点服务故障时，检测脚本(vrrp_scripts)检测到计算节点主服务端口不可访问或 hacheck 连续失败超过 3 次时，主keepalived优先级会进行自动调整，变成 90(weight -10)，备机 192.168.200.191服务上的 keepalived 收到比自己优先级低的 vrrp 包(192.168.200.191 上优先级为 95)后，将切换到 master 状态，抢占 vip(192.168.200.140)，同时在进入 master 状态后，执行 notify_master 脚本，访问备服务 3325 端口执行online 命令启动并初始化备计算节点服务端口，若 192.168.200.191 的计算节点启动成功，则主备切换成功后继续提供服务。如下图：

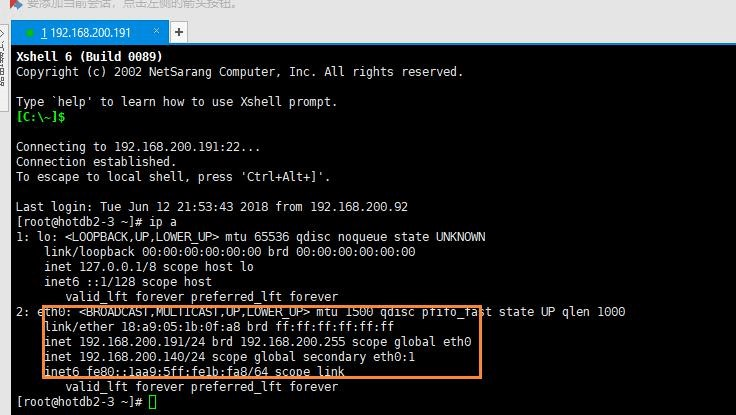

Keepalived 的 VIP 此时已在 192.168.200.191 服务器上

高可用重建说明

具体可参考管理平台中的高可用重建章节，通过该功能可实现：当192.168.200.190服务器上计算节点发生故障切换后，手动触发计算节点高可用重建功能，即可修复 192.168.200.190 服务器上计算节点服务及主备关系，当 192.168.200.191 服务器上计算节点再发生故障时，可自动进行回切到 192.168.200.190上。
