利用Docker技术实现多域名负载均衡

横戈安全团队 2021-07-26
936

本文目录：

0x01 概述
0x02 实验环境
0x03 实验开始
    3.1 创建docker网络模拟内网环境
    3.2 配置单域名的负载均衡
        部署默认的Nginx应用
        配置负载均衡服务器
        单域名负载均衡效果
    3.3 配置多域名的负载均衡
        部署第二个web应用
            第一台服务器web1
            第二台服务器web2
            第三台服务器web3
        配置负载均衡服务器
        多域名负载均衡效果
    3.4 负载均衡策略
0x04 实验总结


0x01 概述

  负载均衡，不管是红队蓝队、甲方乙方、踩点或者后渗透，多多少少都会遇到这个概念或者场景。而在大企业中，使用负载均衡可以说已经是常态。
  本文主要利用Docker来模拟简单的多域名（多web应用）负载均衡。

0x02 实验环境

需求：为企业的两个web系统做负载均衡，一个是默认Nginx，一个是www.foxyu.cn

  • Nginx：使用ip访问：107.155.15.110
    web目录：/usr/share/nginx/html

  • www.foxyu.cn：使用域名访问
    web目录：/var/www/html

容器：
  第一台服务器web1：172.20.0.2，部署在内网中，不对外网开放。
  第一台服务器web2：172.20.0.3，部署在内网中，不对外网开放。
  第一台服务器web3：172.20.0.4，部署在内网中，不对外网开放。
  负载均衡服务器nginx：172.20.0.5，外网ip：107.155.15.110，部署在边界，只对外网开放80（Nginx应用）和81（foxyu域名应用）两个端口。

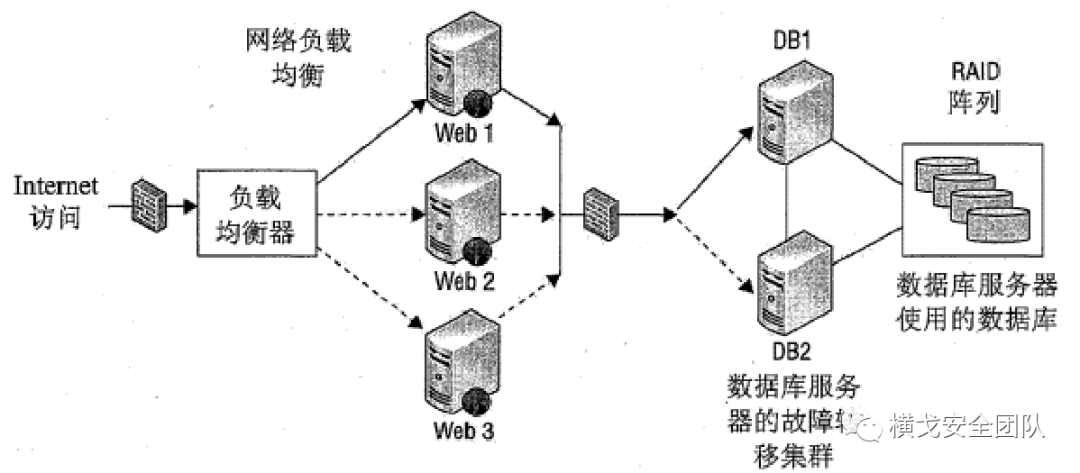

网络结构如下：

0x03 实验开始

物理机需要Docker环境。
我们直接使用Nginx官方镜像：docker pull nginx

3.1 创建docker网络模拟内网环境

1.首先创建一个新的docker网络：

docker network create -d bridge foxyu-net

参数说明：
  -d：参数指定 Docker 网络类型，有 bridge、overlay。

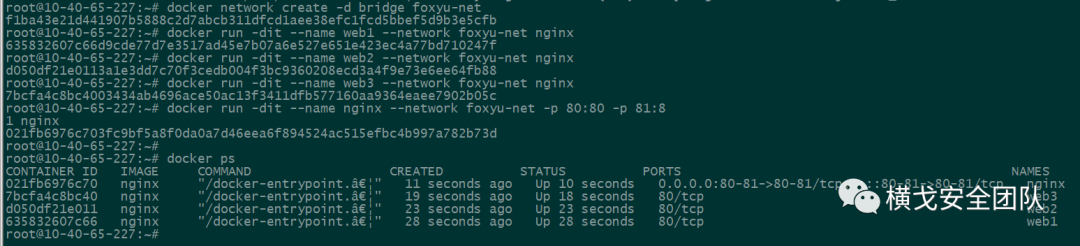

2.创建容器并连接到创建的docker（foxyu-net）网络中：

docker run -dit --name web1 --network foxyu-net nginx
docker run -dit --name web2 --network foxyu-net nginx
docker run -dit --name web3 --network foxyu-net nginx
docker run -dit --name nginx --network foxyu-net -p 80:80 -p 81:81 nginx

其中只需要在负载均衡服务器：nginx（部署在边界）上面映射两个端口，相当于对外只开放两个端口，每个端口对应一个web应用。
其他三个web服务器不映射端口，模拟真实环境中的内网服务器。即外网无法直接访问。


可以通过容器名进行互相通信。也可以使用docker inspect 容器名
查看容器ip：

各容器IP如下：

  • web1：172.20.0.2

  • web2：172.20.0.3

  • web3：172.20.0.4

  • nginx：172.20.0.5

3.2 配置单域名的负载均衡

简单理解负载均衡：
  假设有5台服务器，如果有5个访问请求，没有负载均衡时，可能5个请求都访问机器A，这样可能引致访问速度慢，A机器崩溃等问题，而有了负载均衡，就会将5个任务按照策略进行分发，可能5台机器每台负责处理一个任务就OK了。
  Nginx的负载均衡，就是在Nginx代理服务器上配置upstream模块，通过调度算法实现各个服务器的合理的分压。

部署默认的Nginx应用

  负载均衡服务器由于只是做代理转发，因此不用挂载，其他web1、web2、web3都是web服务器，实际环境中，这三台应该部署同一个web应用，才能做负载均衡。
  先配置默认Nginx应用的负载均衡，这里为了等下可以观察到实际效果，我们分别在三个web服务器的Nginx默认页面上写入不同的内容：

docker exec -it web1 bash -c "echo 'Web server1,default nginx page.' > /usr/share/nginx/html/index.html"
docker exec -it web2 bash -c "echo 'Web server2,default nginx page.' > /usr/share/nginx/html/index.html"
docker exec -it web3 bash -c "echo 'Web server3,default nginx page.' > /usr/share/nginx/html/index.html"

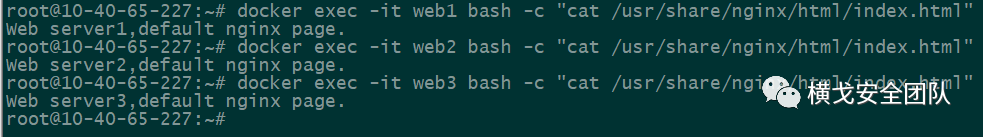

查看是否写入成功：

配置负载均衡服务器

现在默认的Nginx应用就已经在三台web服务器上面部署完成，都是采用默认的80端口。接下来配置负载均衡。
进入容器负载均衡服务器：nginx

docker exec -it nginx /bin/bash

由于容器里面没有vim命令，我们需要先安装vim

apt-get update
apt-get install vim

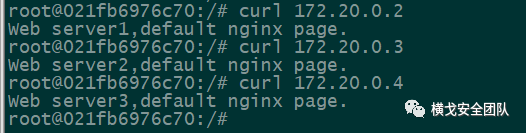

首先查看我们的内网环境和三台web服务器是否正常运行：

使用内网IP可以请求到web页面，环境部署没问题。

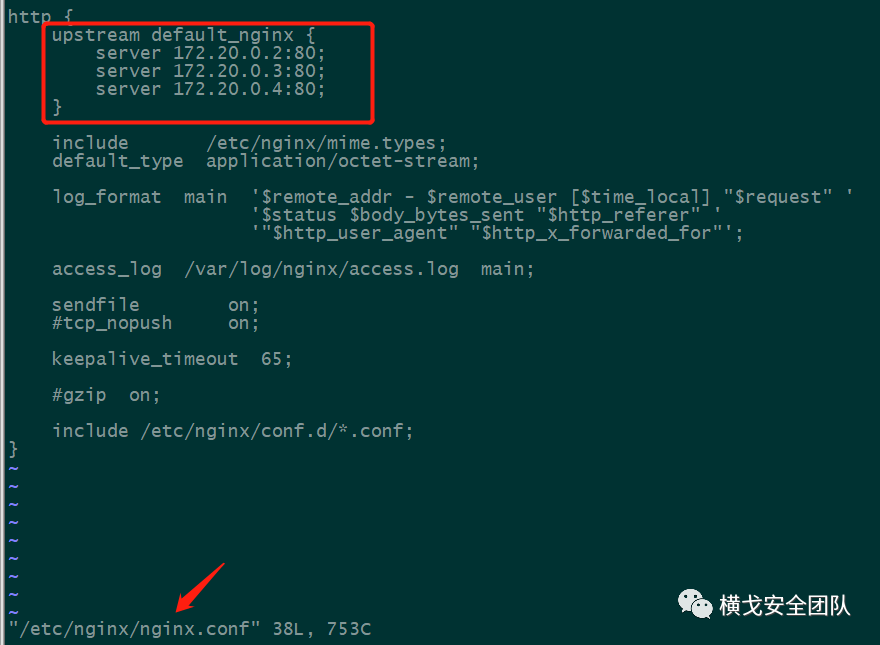

接下来编辑/etc/nginx/nginx.conf
文件，在http{}中新增以下内容：

http {
    upstream default_nginx {
        server 172.20.0.2:80;
        server 172.20.0.3:80;
        server 172.20.0.4:80;
    }
    .....
}

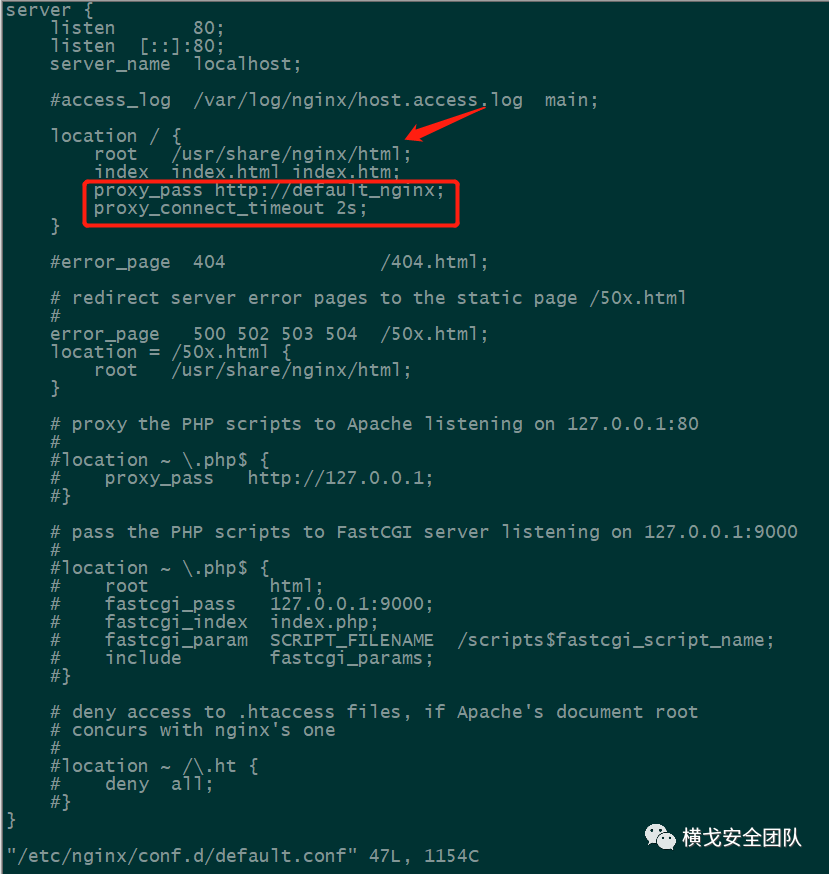

编辑/etc/nginx/conf.d/default.conf
文件，在server{}中新增以下内容：

server {}
    ......
    location / {
        ......
        proxy_pass http://default_nginx;
        proxy_connect_timeout 2s;
    }
    ......
}

因为我们这里使用默认的Nginx应用，因此这里的root，也就是web应用目录不需要改动。

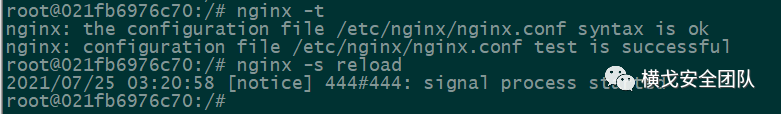

执行以下命令检查配置文件，然后重新加载nginx配置文件：

nginx -t
nginx -s reload

重启成功。

单域名负载均衡效果

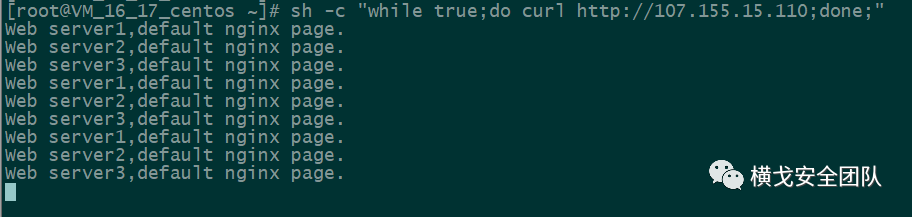

由于没有多个域名，这里直接使用ip访问模拟一个域名了，使用下面命令查看负载效果：

sh -c "while true;do curl http://107.155.15.110;done;"

实验搭建成功，将我们的请求平均分配给后端的三台web服务器。

3.3 配置多域名的负载均衡

往往一个企业不止一个域名，可能会有多个域名多个web应用，那么在上面配置完单域名的负载均衡后，我们怎么添加多个域名的负载均衡呢？

部署第二个web应用

首先还是需要在三台web服务器上部署第二个web应用，为了查看效果，还是在页面内容中写入不同的内容：

第一台服务器web1

进入容器，安装vim：

docker exec -it web1 /bin/bash
apt-get update
apt-get install vim

后面不再重复说明。

部署第二个web应用，这里参考Apache，部署在/var/www/html
目录下：

mkdir -p /var/www/html
echo "Web server1,domain www.foxyu.cn!"> /var/www/html/index.html

部署完成之后，我们还需要配置一下Nginx。

进入/etc/nginx/conf.d/
目录下，复制一份默认的配置文件，重命名为域名.conf的格式。

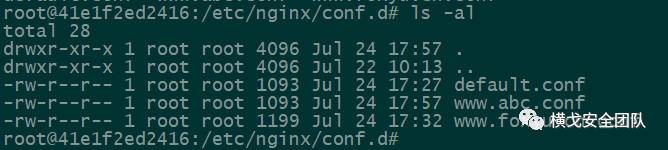

如需部署第三个、第四个web应用，只需要在该目录下重新创建一个域名.conf的文件，修改其配置即可。

cp default.conf www.foxyu.cn.conf

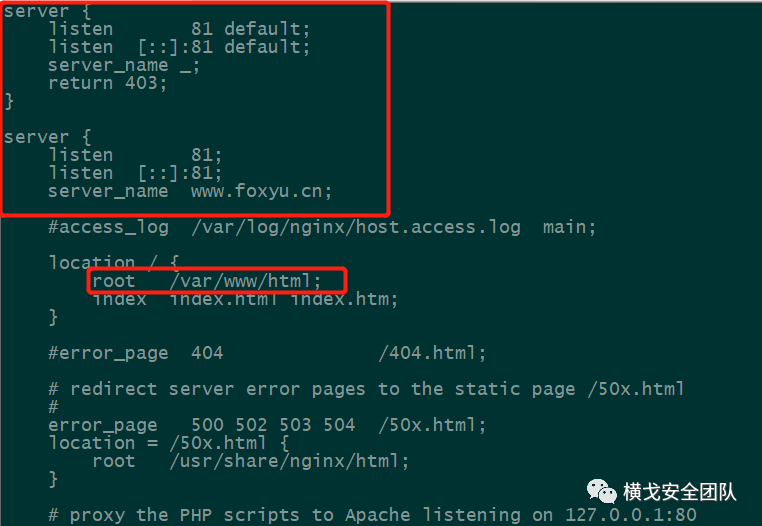

编辑www.foxyu.cn.conf
文件，新增以下内容：

server {
    listen       81 default;
    listen  [::]:81 default;
    server_name _;
    return 403;
}
server {
    listen       81;
    listen  [::]:81;
    server_name www.foxyu.cn;


    #access_log  /var/log/nginx/host.access.log  main;
    location / {
    root     /var/www/html;
    index    index.html index.htm
    }
    ......
}

新增了一个server{}，监听81端口，将除了域名访问的所有请求都返回403。
然后修改原来的server{}，修改监听端口为81（80为默认的Nginx应用），设置虚拟主机为目标域名。也就是第二个web应用只允许通过域名进行访问。
修改location / {}，将root也就是网站目录修改为上面创建的/var/www/html
目录。

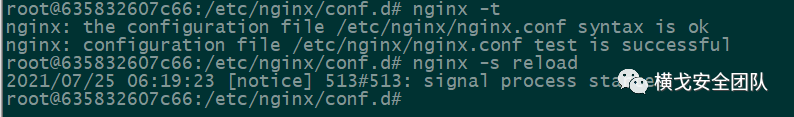

修改完成后检查配置是否有问题：

nginx -t
nginx -s reload

配置完成。

第二台服务器web2

同样部署第二个web应用：

docker exec  -it web2 /bin/bash
apt-get update
apt-get install vim
mkdir -p /var/www/html
echo "Web server2,domain www.foxyu.cn!"> /var/www/html/index.html

在/etc/nginx/conf.d/
目录下新建www.foxyu.cn.conf
文件，同样新增以下内容：

server {
    listen       81 default;
    listen  [::]:81 default;
    server_name _;
    return 403;
}
server {
    listen       81;
    listen  [::]:81;
    server_name www.foxyu.cn;


    #access_log  /var/log/nginx/host.access.log  main;
    location / {
    root     /var/www/html;
    index    index.html index.htm
    }
    ......
}

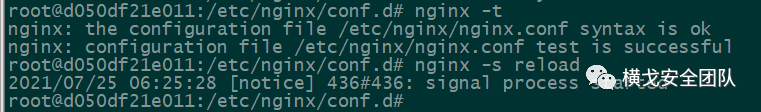

检查配置是否有问题并重启Nginx服务：

第三台服务器web3

部署第二个web应用：

docker exec  -it web3 /bin/bash
apt-get update
apt-get install vim
mkdir -p /var/www/html
echo "Web server3,domain www.foxyu.cn!"> /var/www/html/index.html

在/etc/nginx/conf.d/
目录下新建www.foxyu.cn.conf
文件，同样新增以下内容：

server {
    listen       81 default;
    listen  [::]:81 default;
    server_name _;
    return 403;
}
server {
    listen       81;
    listen  [::]:81;
    server_name www.foxyu.cn;


    #access_log  /var/log/nginx/host.access.log  main;
    location / {
    root     /var/www/html;
    index    index.html index.htm
    }
    ......
}

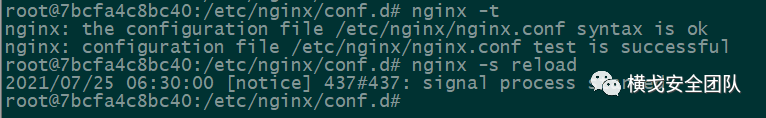

检查配置是否有问题并重启Nginx服务：

配置负载均衡服务器

现在第二个web应用也已经在三台web服务器上面部署完成，部署在81端口。接下来配置负载均衡。
进入容器负载均衡服务器：nginx

docker exec -it nginx /bin/bash

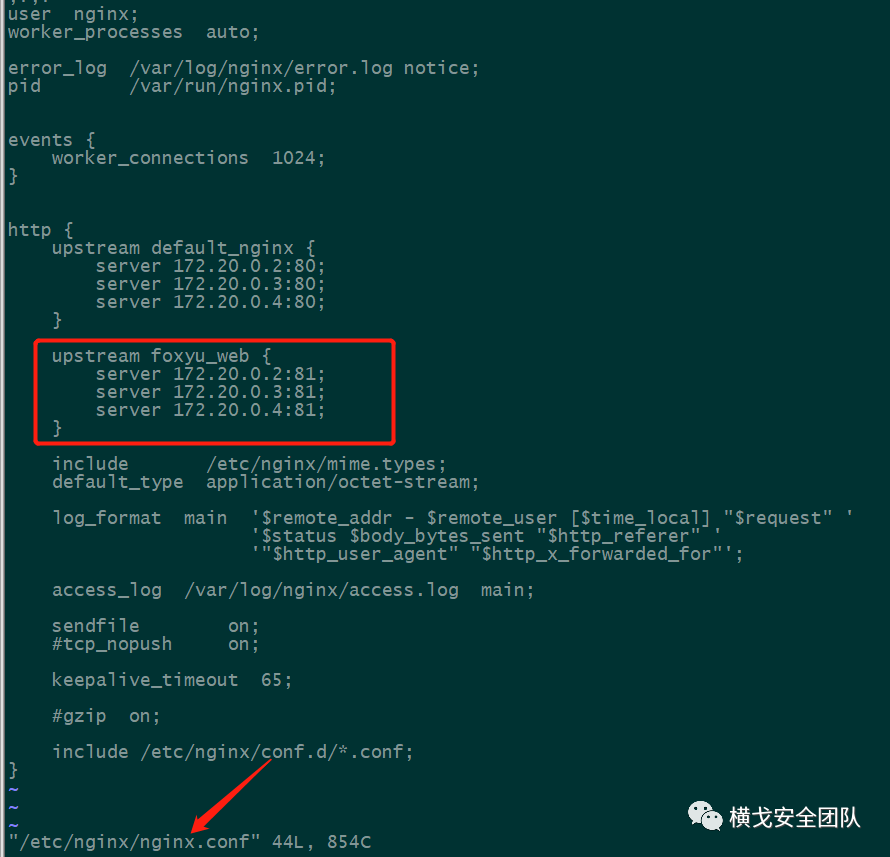

编辑/etc/nginx/nginx.conf
文件，在http{}中新增以下内容：

http {
    .....
    upstream foxyu_web {
        server 172.20.0.2:81;
        server 172.20.0.3:81;
        server 172.20.0.4:81;
    }
    .....
}

进入/etc/nginx/conf.d/
目录下，同样新增一个www.foxyu.cn.conf
文件:

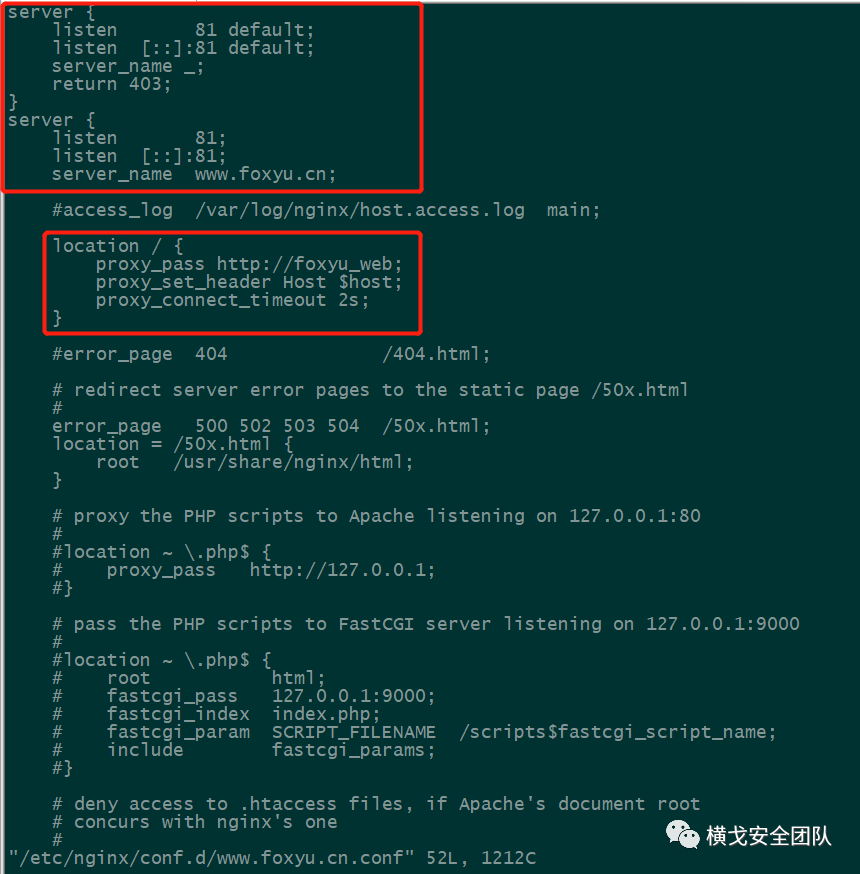

编辑www.foxyu.cn.conf
文件，在server{}中修改以下内容：

server {
    listen       81 default;
    listen  [::]:81 default;
    server_name _;
    return 403;
}
server {
    listen       81;
    listen  [::]:81;
    server_name  www.foxyu.cn;


    #access_log  /var/log/nginx/host.access.log  main;


    ......
    location / {
        proxy_pass http://foxyu_web;
        proxy_set_header Host $host;
        proxy_connect_timeout 2s;
    }
    ......
}

注意：这里由于我们负载均衡upstream{}中配置的是ip+端口形式，而三台web服务器又设置成只允许域名访问。因此这里在location / {}中需要添加一个proxy_set_header Host $host;
字段，再转发到后端三台web服务器的时候才会是以域名访问的形式。
此时后端服务器看到的来源IP都是负载均衡服务器的IP，如有需要得到真实的来源IP，可以再加上:

proxy_set_header        X-Forwarded-For $proxy_add_x_forwarded_for;

配置完成后检查配置文件，然后重新加载nginx配置文件：

重启成功。

多域名负载均衡效果

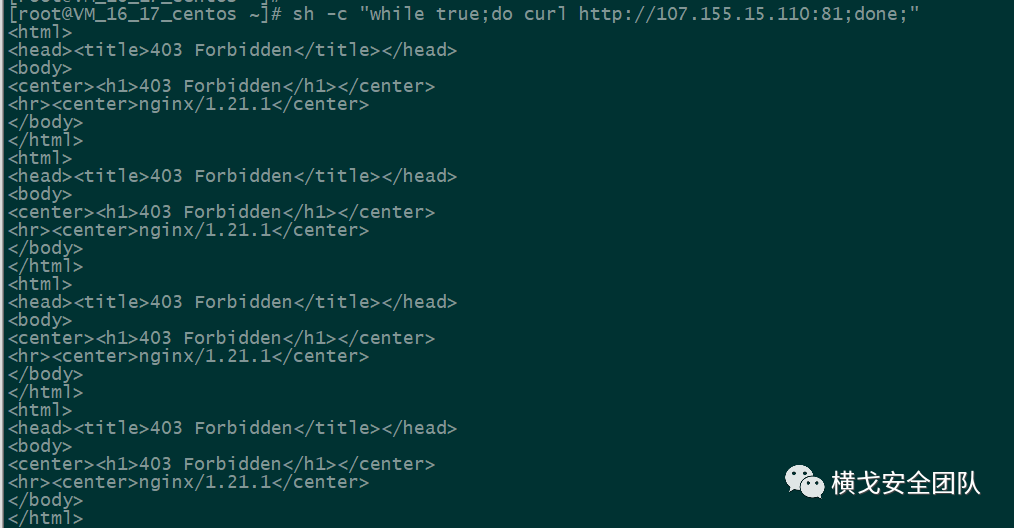

1、测试 IP+端口 进行访问：

sh -c "while true;do curl http://107.155.15.110:81;done;"

可以看到直接以IP+端口的形式访问第二个web应用，返回都是403，也就是我们上面在www.foxyu.cn.conf
文件中配置的第一个server {}的作用。

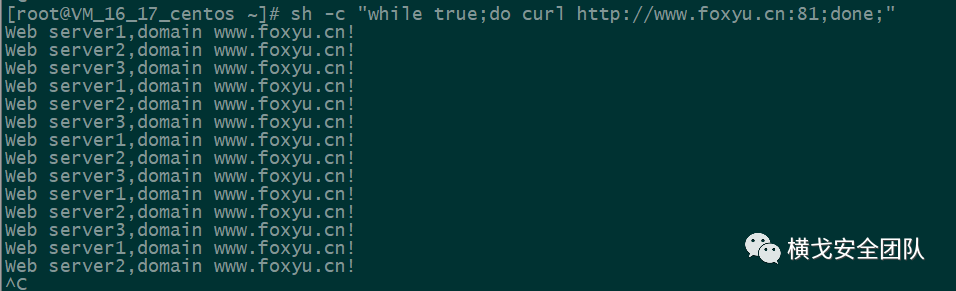

2、测试 域名+端口 进行访问：

sh -c "while true;do curl http://www.foxyu.cn:81;done;"

成功得到第二个web应用的内容。

这里我们因为没有配置负载均衡策略，因此使用nginx默认的轮询策略进行负载，把每一个请求逐一分配到不同的server，如果分配到的server不可用，则分配到下一个，直到可用。

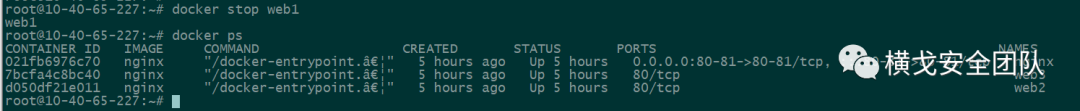

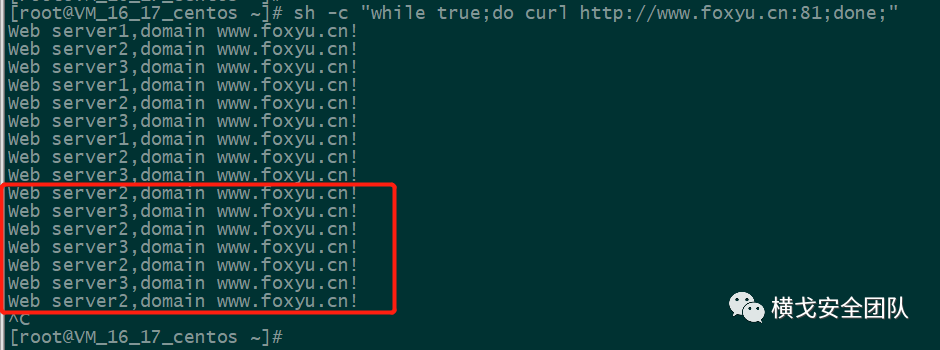

这个时候我们模拟一个服务器down掉了，停掉web1：

可以看到此时获取到的web页面就只有web2和web3的web页面了：

大大提高了企业网络的灵活性和可用性。

3.4 负载均衡策略

上面我们配置的负载均衡采用默认策略，但是，Nginx其实提供了多种负载均衡策略。

  • 轮询
    这是默认的策略，把每个请求逐一分配到不同的server，如果分配到的server不可用，则分配到下一个，直到可用：

upstream foxyu_web {
        server 172.20.0.2:81;
        server 172.20.0.3:81;
        server 172.20.0.4:81;
    }

  • 最少连接
    把请求分配到连接数最少的server

upstream foxyu_web {
        least_conn;
        server 172.20.0.2:81;
        server 172.20.0.3:81;
        server 172.20.0.4:81;
    }

  • 权重
    weight默认值为1，值越大则代表被访问的几率越大，如下配置，172.20.0.3
    的访问数量是172.20.0.2
    的2倍，172.20.0.4
    的访问数量是172.20.0.2
    的3倍。

upstream foxyu_web {
        server 172.20.0.2:81 weight=1;
        server 172.20.0.3:81 weight=2;
        server 172.20.0.4:81 weight=3;
    }

  • ip_hash
    根据访问客户端IP的hash值分配，这样同一客户端的请求都会被分配到同一个server上，如果牵扯到session的问题，用这个是最好的选择

upstream foxyu_web {
        ip_hash;
        server 172.20.0.2:81;
        server 172.20.0.3:81;
        server 172.20.0.4:81;
    }

0x04 实验总结

  本文通过Docker技术，模拟了一个小型企业实现多域名负载均衡的技术，在这之中了解了Nginx强大的功能，明白了Nginx的反向代理和负载均衡实现原理，还有负载均衡的几种策略。后续可能会再出一期针对Nginx的waf功能的实验，敬请期待！

如文章有错误不理解的地方，请在"公众号留言"，欢迎各位师傅一起学习交流。
