1、介绍
ASM的2号文件是ASM的磁盘目录，它跟踪磁盘组中的所有磁盘。每个asm磁盘组都有自己的磁盘目录。磁盘目录也是一个普通的asm文件，磁盘组冗余不同，存放的份数也不同。
每个磁盘目录的条目都维护了如下的一些信息：
● 磁盘号
● 磁盘的状态
● 磁盘的名称
● 所在的Failgroup名称
● 创建的时间戳
● 失败的时间戳
● 自失败时间戳截止目前的时间
● resize目标值
● 磁盘修复时间
● Zone的信息
使用场景：磁盘头所有备份都无法恢复的情况下，手工构造磁盘头需要读取这部分信息出来编辑修改磁盘头，进而mount磁盘组；
2、定位磁盘目录

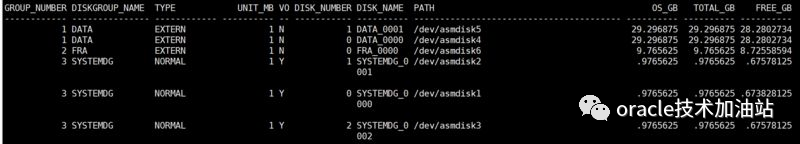

set line 200
col diskgroup_name for a15
col disk_name for a10
col path for a40
select a.GROUP_NUMBER,a.name diskgroup_name,a.type,a.allocation_unit_size/1024/1024 unit_mb,a.voting_files,b.DISK_NUMBER,b.name disk_name,b.path,
b.os_mb/1024 as os_gb,b.total_mb/1024 as total_gb,b.free_mb/1024 as free_gb
from v$asm_diskgroup a,v$asm_disk b where a.group_number=b.group_number;
我们可以在ASM实例中查询固态表X$KFFXP来查看哪些AU属于ASM的2号文件，同时通过join视图V$ASM_DISK_STAT来获取ASM的磁盘名称，让我们来对一个磁盘组进行查询：
set line 200
col "disk name" for a20
col path for a30
SQL> SELECT x.xnum_kffxp "Extent",
x.au_kffxp "AU",
x.disk_kffxp "Disk #",
d.name "Disk name",
d.path,
d.GROUP_NUMBER,
d.DISK_NUMBER
FROM x$kffxp x, v$asm_disk_stat d
WHERE x.group_kffxp=d.group_number
and x.disk_kffxp=d.disk_number
--and x.group_kffxp=1
and x.number_kffxp=2
ORDER BY 1, 2;

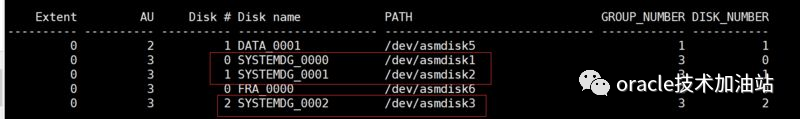

上面的结果展示了3个内容：1、外部冗余上面，只有一个磁盘的disk上保留了磁盘目录file 2的信息；2、normal冗余的磁盘组中，ASM的磁盘目录做了3重镜像。
3、normal上有3重镜像，由于数据在3个AU中是一样的，我们只需要查看第一个AU的内容就可以了，这里是/dev/asmdisk1的AU 3:

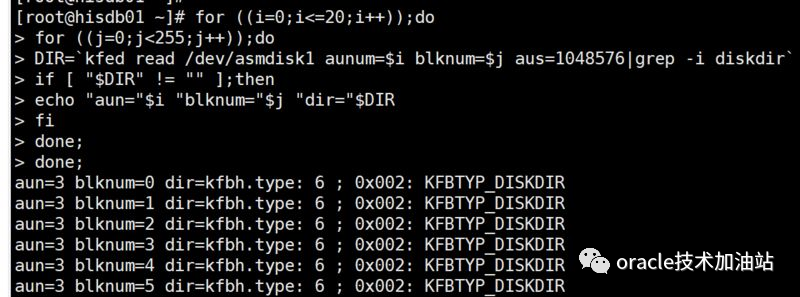

让我们使用kfed工具查看下磁盘目录的具体内容:
--第一个for循环au，前20个
--第二个for循环blkn，如果是1M的au，0-255，如果是4M的au，0-1023，根据实际情况调整
for ((i=0;i<=20;i++));do
for ((j=0;j<255;j++));do
DIR=`kfed read dev/asmdisk1 aunum=$i blknum=$j aus=1048576|grep -i diskdir`
if [ "$DIR" != "" ];then
echo "aun="$i "blknum="$j "dir="$DIR
fi
done;
done;
可以可能到，DISK directory 在/dev/asmdisk5上面，使用kfed read dev/asmdisk5 aun=2
--每个磁盘组的磁盘只包含自己磁盘组和磁盘的磁盘目录信息；
for ((j=0;j<255;j++));do
DIR=`kfed read dev/asmdisk1 aun=3 blknum=$j |grep dskname|grep -v "length=0"|tr -d " "|sed "s/.dskname:/=/"|cut -d";" -f 1|paste -d ";" - -`
if [ "$DIR" != "" ];then
echo "blknum="$j "dir="$DIR
fi
done;
--通过上面的扫描可以发现磁盘目录的信息都在块1，其中kfddde[0] 表示的是data 0号磁盘的信息，同理kfddde[1] 表示的是data 1号磁盘的信息
--通过实际对比，我们知道了，要从实际磁盘目录中拿数据的位置：/dev/asmdisk5 aun=2 blkn=0 的 kfddde[0] kfddde[1] kfddde[2]结构体中；
[root@hisdb01 ~]# kfed read dev/asmdisk1 aun=3 blkn=0 aus=1048576|egrep -i "kfbh.type|kfddde\[0\]|kfddde\[1\]|kfddde\[2\]"
3、kfed解析磁盘目录
//通过file 1 定位到file 2的位置：0号磁盘2号au
[root@hisdb01 ~]# kfed read dev/asmdisk1 aun=0 blkn=0|egrep -i "f1b1|dsknum|au"
kfdhdb.dsknum: 0 ; 0x024: 0x0000
kfdhdb.ausize: 1048576 ; 0x0bc: 0x00100000
kfdhdb.f1b1locn: 2 ; 0x0d4: 0x00000002
[root@hisdb01 ~]# kfed read dev/asmdisk1 aun=2 blkn=1|more
kfbh.endian: 1 ; 0x000: 0x01
kfbh.hard: 130 ; 0x001: 0x82
kfbh.type: 4 ; 0x002: KFBTYP_FILEDIR
kfbh.datfmt: 1 ; 0x003: 0x01
kfbh.block.blk: 1 ; 0x004: blk=1
kfbh.block.obj: 1 ; 0x008: file=1
...
kfffde[0].xptr.au: 2 ; 0x4a0: 0x00000002
kfffde[0].xptr.disk: 0 ; 0x4a4: 0x0000
kfffde[0].xptr.flags: 0 ; 0x4a6: L=0 E=0 D=0 S=0
kfffde[0].xptr.chk: 40 ; 0x4a7: 0x28
kfffde[1].xptr.au: 2 ; 0x4a8: 0x00000002
kfffde[1].xptr.disk: 1 ; 0x4ac: 0x0001
kfffde[1].xptr.flags: 0 ; 0x4ae: L=0 E=0 D=0 S=0
kfffde[1].xptr.chk: 41 ; 0x4af: 0x29
kfffde[2].xptr.au: 2 ; 0x4b0: 0x00000002
kfffde[2].xptr.disk: 2 ; 0x4b4: 0x0002
kfffde[2].xptr.flags: 0 ; 0x4b6: L=0 E=0 D=0 S=0
kfffde[2].xptr.chk: 42 ; 0x4b7: 0x2a
//由于一个au是1M,asm 块大小是4096，所以一个au保存256个块，file 1 的分配信息是从0号磁盘2号au的第二个块开始的；file 2 的分配信息是从第三个块开始的(blkn=2);
[root@hisdb01 ~]# kfed read dev/asmdisk1 aun=2 blkn=2|more
kfbh.endian: 1 ; 0x000: 0x01
kfbh.hard: 130 ; 0x001: 0x82
kfbh.type: 4 ; 0x002: KFBTYP_FILEDIR
kfbh.datfmt: 1 ; 0x003: 0x01
kfbh.block.blk: 2 ; 0x004: blk=2
kfbh.block.obj: 1 ; 0x008: file=1
...
kfffde[0].xptr.au: 3 ; 0x4a0: 0x00000003
kfffde[0].xptr.disk: 0 ; 0x4a4: 0x0000
kfffde[0].xptr.flags: 0 ; 0x4a6: L=0 E=0 D=0 S=0
kfffde[0].xptr.chk: 41 ; 0x4a7: 0x29
kfffde[1].xptr.au: 3 ; 0x4a8: 0x00000003
kfffde[1].xptr.disk: 1 ; 0x4ac: 0x0001
kfffde[1].xptr.flags: 0 ; 0x4ae: L=0 E=0 D=0 S=0
kfffde[1].xptr.chk: 40 ; 0x4af: 0x28
kfffde[2].xptr.au: 3 ; 0x4b0: 0x00000003
kfffde[2].xptr.disk: 2 ; 0x4b4: 0x0002
kfffde[2].xptr.flags: 0 ; 0x4b6: L=0 E=0 D=0 S=0
kfffde[2].xptr.chk: 43 ; 0x4b7: 0x2b
通过上面可以看到，分配了3个au，都是在au=3，只是盘号为0,1,2
//查看具体的磁盘目录信息， 对比几个au的块信息，发现都是一样的，没有不同之处；
[root@hisdb01 ~]# kfed read /dev/asmdisk1 aun=3 blkn=0 > 1
[root@hisdb01 ~]# kfed read /dev/asmdisk2 aun=3 blkn=0 > 2
[root@hisdb01 ~]# kfed read /dev/asmdisk3 aun=3 blkn=0 > 3
[root@hisdb01 ~]# diff 1 2
[root@hisdb01 ~]# diff 1 3
[root@hisdb01 ~]# diff 2 3
//从下面的信息可以看出，asm disk directory的结构分为3部分：
1) kfbh，这部分表示块头信息；通用
2) kffdnd,这部分是目录结构信息
3) kfddde，这部分是disk directory元数据中最重要的一部分结构，每个磁盘用kfddde[n]来表示；比如systemdg 是normal磁盘组的磁盘目录，用了三部分来表示3块磁盘;
[root@hisdb01 ~]# cat 1
kfbh.endian: 1 ; 0x000: 0x01
kfbh.hard: 130 ; 0x001: 0x82
kfbh.type: 6 ; 0x002: KFBTYP_DISKDIR
kfbh.datfmt: 1 ; 0x003: 0x01
kfbh.block.blk: 0 ; 0x004: blk=0
kfbh.block.obj: 2 ; 0x008: file=2
kfbh.check: 175336811 ; 0x00c: 0x0a736d6b
kfbh.fcn.base: 541 ; 0x010: 0x0000021d
kfbh.fcn.wrap: 0 ; 0x014: 0x00000000
kfbh.spare1: 0 ; 0x018: 0x00000000
kfbh.spare2: 0 ; 0x01c: 0x00000000
kffdnd.bnode.incarn: 1 ; 0x000: A=1 NUMM=0x0 --分配信息，包括block的分支号和指向next freelist block的指针
kffdnd.bnode.frlist.number: 4294967295 ; 0x004: 0xffffffff
kffdnd.bnode.frlist.incarn: 0 ; 0x008: A=0 NUMM=0x0
kffdnd.overfl.number: 4294967295 ; 0x00c: 0xffffffff
kffdnd.overfl.incarn: 0 ; 0x010: A=0 NUMM=0x0 --overf1,表示指向同层级的下一个block
kffdnd.parent.number: 0 ; 0x014: 0x00000000 --表示指向上一层的block
kffdnd.parent.incarn: 1 ; 0x018: A=1 NUMM=0x0
kffdnd.fstblk.number: 0 ; 0x01c: 0x00000000 ---这里的fst应该不是指的free space table，我猜测应该是指的第一个block。
kffdnd.fstblk.incarn: 1 ; 0x020: A=1 NUMM=0x0
kfddde[0].entry.incarn: 1 ; 0x024: A=1 NUMM=0x0
kfddde[0].entry.hash: 0 ; 0x028: 0x00000000
kfddde[0].entry.refer.number:4294967295 ; 0x02c: 0xffffffff
kfddde[0].entry.refer.incarn: 0 ; 0x030: A=0 NUMM=0x0
---- 上面这部分是kfddde.entry信息，里面包括了分支号，hash值、以及指向下一层级相关block的指针，这部分内容无需过多关注
kfddde[0].dsknum: 0 ; 0x034: 0x0000 ---diskgroup中，该disk的disk编号，从0开始排序，该值为0，说明该disk是这个磁盘组中的第一个disk
kfddde[0].state: 2 ; 0x036: KFDSTA_NORMAL ---disk状态。其中2表示normal。在asm中，该值对应v$asm_disk.state，主要有如下几种值：
UNKNOWN ---disk不被diskgroup所识别，通常是diskgroup没有mount。
NORMAL ---disk目前处于online状态，操作正常。
ADDING ---表示disk正在被加入到diskgroup当中，其中add disk过程涉及到一系列的操作，包括更新pst,fst,disk dir以及reblance等各项操作。
DROPPING ---表示disk正在被从某个diskgroup中删除，该操作可以认为是adding的相反过程
HUNG ---该状态表示在drop disk的过程中，由于diskgroup 空间不足而不能完成reblance操作而导致disk处于hung状态。
FORCING ---该状态表示disk已经从diskgroup中移除，但是其disk上的数据尚未被卸载，很可能是强制drop。
DROPPED ---表示disk已经从diskgroup中删除且完成了一系列的相关操作。
关于这个，大家可以去参考官方文档的v$asm_disk.state,我这里再补充一点网上搜到的内容：
#define KFDSTA_INVALID ((kfdsta)0) /* Illegal value */
#define KFDSTA_UNKNOWN ((kfdsta)1) /* ASM disk state not known */
#define KFDSTA_NORMAL ((kfdsta)2) /* Happy disk */
#define KFDSTA_UNUSED ((kfdsta)3) /* Unused State - Open */
#define KFDSTA_DROPPING ((kfdsta)4) /* Disk being dropped from group */
#define KFDSTA_HUNG ((kfdsta)5) /* Disk drop operation hung */
#define KFDSTA_FORCING ((kfdsta)6) /* Disk beinng drop forced */
#define KFDSTA_DROPPED ((kfdsta)7) /* Disk no longer part of group */
#define KFDSTA_ADDING ((kfdsta)8) /* Disk being globally validated */
kfddde[0].ddchgfl: 132 ; 0x037: 0x84
kfddde[0].dskname: SYSTEMDG_0000 ; 0x038: length=13 --磁盘名称，这是asm中定义的diskname.
kfddde[0].fgname: SYSTEMDG_0000 ; 0x058: length=13 ----这表示failgroup diskname，由于我这里是normal冗余，没有单独指定failgroup所以failgroup就是本身。
kfddde[0].crestmp.hi: 33097356 ; 0x078: HOUR=0xc DAYS=0x14 MNTH=0x1 YEAR=0x7e4
kfddde[0].crestmp.lo: 1903236096 ; 0x07c: USEC=0x0 MSEC=0x45 SECS=0x17 MINS=0x1c --这表示磁盘的创建时间
kfddde[0].failstmp.hi: 0 ; 0x080: HOUR=0x0 DAYS=0x0 MNTH=0x0 YEAR=0x0
kfddde[0].failstmp.lo: 0 ; 0x084: USEC=0x0 MSEC=0x0 SECS=0x0 MINS=0x0 --这表示磁盘失败的时间戳
kfddde[0].timer: 0 ; 0x088: 0x00000000
kfddde[0].size: 1000 ; 0x08c: 0x000003e8 --磁盘的大小，由于au是1M，所以磁盘是1000M
kfddde[0].srRloc.super.hiStart: 0 ; 0x090: 0x00000000
kfddde[0].srRloc.super.loStart: 0 ; 0x094: 0x00000000
kfddde[0].srRloc.super.length: 0 ; 0x098: 0x00000000
kfddde[0].srRloc.incarn: 0 ; 0x09c: 0x00000000
kfddde[0].dskrprtm: 0 ; 0x0a0: 0x00000000
下面的这部分内容是zone信息，我是这样理解的，同一个磁盘组，asm将该磁盘组中的所有disk看成一个整体，然后将这些disks进行划分,有点类似分区的感觉或在VG的基础上创建LV的感觉，这里需要注意的是，如果你的磁盘组中有3个盘，那么这里就会分配3个zone，如果是4个就会分配4个，总之，是一一对应的。这样也就保证了同一个磁盘组中的数据是绝对分散的。
kfddde[0].start0: 0 ; 0x0a4: 0x00000000 --zone的其实位置
kfddde[0].size0: 1000 ; 0x0a8: 0x000003e8 --该disk的总大小
kfddde[0].used0: 101 ; 0x0ac: 0x00000065 --该disk的已使用量，这里表示该disk，也就是/dev/asmdisk1使用了101M
kfddde[0].slot: 0 ; 0x0b0: 0x00000000
kfddde[0].imbal00[0]: 99 ; 0x0b4: 0x00000063 --这里我不确定是什么意思，猜测应该是该disk中的data数据大小，除开asm元数据的数据使用量。99M
kfddde[0].imbal00[1]: 0 ; 0x0b8: 0x00000000
kfddde[0].imbal00[2]: 0 ; 0x0bc: 0x00000000
kfddde[0].imbal00[3]: 0 ; 0x0c0: 0x00000000
kfddde[0].imbal01[0]: 0 ; 0x0c4: 0x00000000
kfddde[0].imbal01[1]: 0 ; 0x0c8: 0x00000000
kfddde[0].imbal01[2]: 0 ; 0x0cc: 0x00000000
kfddde[0].imbal01[3]: 0 ; 0x0d0: 0x00000000
kfddde[0].imbal02[0]: 0 ; 0x0d4: 0x00000000
kfddde[0].imbal02[1]: 0 ; 0x0d8: 0x00000000
kfddde[0].imbal02[2]: 0 ; 0x0dc: 0x00000000
kfddde[0].imbal02[3]: 0 ; 0x0e0: 0x00000000
kfddde[0].imbal03[0]: 0 ; 0x0e4: 0x00000000
kfddde[0].imbal03[1]: 0 ; 0x0e8: 0x00000000
kfddde[0].imbal03[2]: 0 ; 0x0ec: 0x00000000
kfddde[0].imbal03[3]: 0 ; 0x0f0: 0x00000000
...
kfddde[1].entry.incarn: 1 ; 0x1e4: A=1 NUMM=0x0
kfddde[1].entry.hash: 1 ; 0x1e8: 0x00000001
kfddde[1].entry.refer.number:4294967295 ; 0x1ec: 0xffffffff
kfddde[1].entry.refer.incarn: 0 ; 0x1f0: A=0 NUMM=0x0
kfddde[1].dsknum: 1 ; 0x1f4: 0x0001
kfddde[1].state: 2 ; 0x1f6: KFDSTA_NORMAL
kfddde[1].ddchgfl: 132 ; 0x1f7: 0x84
kfddde[1].dskname: SYSTEMDG_0001 ; 0x1f8: length=13
kfddde[1].fgname: SYSTEMDG_0001 ; 0x218: length=13
kfddde[1].crestmp.hi: 33097356 ; 0x238: HOUR=0xc DAYS=0x14 MNTH=0x1 YEAR=0x7e4
kfddde[1].crestmp.lo: 1903236096 ; 0x23c: USEC=0x0 MSEC=0x45 SECS=0x17 MINS=0x1c
kfddde[1].failstmp.hi: 0 ; 0x240: HOUR=0x0 DAYS=0x0 MNTH=0x0 YEAR=0x0
kfddde[1].failstmp.lo: 0 ; 0x244: USEC=0x0 MSEC=0x0 SECS=0x0 MINS=0x0
kfddde[1].timer: 0 ; 0x248: 0x00000000
kfddde[1].size: 1000 ; 0x24c: 0x000003e8
kfddde[1].srRloc.super.hiStart: 0 ; 0x250: 0x00000000
kfddde[1].srRloc.super.loStart: 0 ; 0x254: 0x00000000
kfddde[1].srRloc.super.length: 0 ; 0x258: 0x00000000
kfddde[1].srRloc.incarn: 0 ; 0x25c: 0x00000000
kfddde[1].dskrprtm: 0 ; 0x260: 0x00000000
kfddde[1].start0: 0 ; 0x264: 0x00000000
kfddde[1].size0: 1000 ; 0x268: 0x000003e8
kfddde[1].used0: 101 ; 0x26c: 0x00000065
kfddde[1].slot: 0 ; 0x270: 0x00000000
kfddde[1].imbal00[0]: 99 ; 0x274: 0x00000063
kfddde[1].imbal00[1]: 0 ; 0x278: 0x00000000
kfddde[1].imbal00[2]: 0 ; 0x27c: 0x00000000
kfddde[1].imbal00[3]: 0 ; 0x280: 0x00000000
kfddde[1].imbal01[0]: 0 ; 0x284: 0x00000000
kfddde[1].imbal01[1]: 0 ; 0x288: 0x00000000
kfddde[1].imbal01[2]: 0 ; 0x28c: 0x00000000
kfddde[1].imbal01[3]: 0 ; 0x290: 0x00000000
kfddde[1].imbal02[0]: 0 ; 0x294: 0x00000000
kfddde[1].imbal02[1]: 0 ; 0x298: 0x00000000
kfddde[1].imbal02[2]: 0 ; 0x29c: 0x00000000
kfddde[1].imbal02[3]: 0 ; 0x2a0: 0x00000000
kfddde[1].imbal03[0]: 0 ; 0x2a4: 0x00000000
kfddde[1].imbal03[1]: 0 ; 0x2a8: 0x00000000
kfddde[1].imbal03[2]: 0 ; 0x2ac: 0x00000000
kfddde[1].imbal03[3]: 0 ; 0x2b0: 0x00000000
...
kfddde[2].entry.incarn: 1 ; 0x3a4: A=1 NUMM=0x0
kfddde[2].entry.hash: 2 ; 0x3a8: 0x00000002
kfddde[2].entry.refer.number:4294967295 ; 0x3ac: 0xffffffff
kfddde[2].entry.refer.incarn: 0 ; 0x3b0: A=0 NUMM=0x0
kfddde[2].dsknum: 2 ; 0x3b4: 0x0002
kfddde[2].state: 2 ; 0x3b6: KFDSTA_NORMAL
kfddde[2].ddchgfl: 132 ; 0x3b7: 0x84
kfddde[2].dskname: SYSTEMDG_0002 ; 0x3b8: length=13
kfddde[2].fgname: SYSTEMDG_0002 ; 0x3d8: length=13
kfddde[2].crestmp.hi: 33097356 ; 0x3f8: HOUR=0xc DAYS=0x14 MNTH=0x1 YEAR=0x7e4
kfddde[2].crestmp.lo: 1903236096 ; 0x3fc: USEC=0x0 MSEC=0x45 SECS=0x17 MINS=0x1c
kfddde[2].failstmp.hi: 0 ; 0x400: HOUR=0x0 DAYS=0x0 MNTH=0x0 YEAR=0x0
kfddde[2].failstmp.lo: 0 ; 0x404: USEC=0x0 MSEC=0x0 SECS=0x0 MINS=0x0
kfddde[2].timer: 0 ; 0x408: 0x00000000
kfddde[2].size: 1000 ; 0x40c: 0x000003e8
kfddde[2].srRloc.super.hiStart: 0 ; 0x410: 0x00000000
kfddde[2].srRloc.super.loStart: 0 ; 0x414: 0x00000000
kfddde[2].srRloc.super.length: 0 ; 0x418: 0x00000000
kfddde[2].srRloc.incarn: 0 ; 0x41c: 0x00000000
kfddde[2].dskrprtm: 0 ; 0x420: 0x00000000
kfddde[2].start0: 0 ; 0x424: 0x00000000
kfddde[2].size0: 1000 ; 0x428: 0x000003e8
kfddde[2].used0: 101 ; 0x42c: 0x00000065
kfddde[2].slot: 0 ; 0x430: 0x00000000
kfddde[2].imbal00[0]: 99 ; 0x434: 0x00000063
kfddde[2].imbal00[1]: 0 ; 0x438: 0x00000000
kfddde[2].imbal00[2]: 0 ; 0x43c: 0x00000000
kfddde[2].imbal00[3]: 0 ; 0x440: 0x00000000
kfddde[2].imbal01[0]: 0 ; 0x444: 0x00000000
kfddde[2].imbal01[1]: 0 ; 0x448: 0x00000000
kfddde[2].imbal01[2]: 0 ; 0x44c: 0x00000000
kfddde[2].imbal01[3]: 0 ; 0x450: 0x00000000
kfddde[2].imbal02[0]: 0 ; 0x454: 0x00000000
kfddde[2].imbal02[1]: 0 ; 0x458: 0x00000000
kfddde[2].imbal02[2]: 0 ; 0x45c: 0x00000000
kfddde[2].imbal02[3]: 0 ; 0x460: 0x00000000
kfddde[2].imbal03[0]: 0 ; 0x464: 0x00000000
kfddde[2].imbal03[1]: 0 ; 0x468: 0x00000000
kfddde[2].imbal03[2]: 0 ; 0x46c: 0x00000000
kfddde[2].imbal03[3]: 0 ; 0x470: 0x00000000
...
输出信息中的kfbh.type为KFBTYP_DISKDIR代表了这是一个磁盘目录。ASM中的磁盘的信息存储在上面输出内容的kfddde的区域，kfddde[0] 是关于磁盘0，kfddde[1]是关于磁盘1，以此类推。以这种方式我们可以知道磁盘组中所有磁盘的信息，就像你看到的，大部分的信息都可以通过视图V$ASM_DISK去获取，而不需要通过kfed这种工具去查看。
