一、ASM虚拟元数据-FILE 1介绍
说明：每次从ASM中读数据时，Oracle都要先读到1号文件，从中找出要读的目标文件在磁盘上的分布位置，然后再去读取相应的文件的数据。
使用场景：asmdiskgroup 无法mount时候，需要从磁盘中找到每个asm 文件的分布信息，然后将一个个asm 文件取出来；
文件目录至关重要，市面上的恢复软件实际上都是在asm磁盘组无法mount的时候通过解析这个来抽取asm里面的不同类型的文件，然后实现的数据恢复。
file 1起点通常位于0号磁盘的2号au，但是不一定，在19c中起点可能为au 10，最好的办法是通过文件头进行定位，然后找到他的分布情况，这是最准确的。
文件目录的extent分布有两种情况，一种是小文件只有直接AU，另外一种是大文件直接+间接AU。
二、ASM虚拟元数据-FILE 1 定位
我这里以au=1M的磁盘为例，想知道虚拟元数据的分布情况，就要先找到File#1的disk number和au number的分布信息，就需要读取0号磁盘的2号AU的第一个块。或者读取文件头发现起点
读取disk header，也可以发现file directory信息位于第2个AU中。
[root@hisdb01 ~]# kfed read dev/asmdisk1|grep f1
kfdhdb.f1b1locn: 2 ; 0x0d4: 0x00000002
[grid@hisdb01 ~]$ kfed read dev/asmdisk1 aun=2 blkn=1|more
kfbh.endian: 1 ; 0x000: 0x01
kfbh.hard: 130 ; 0x001: 0x82
kfbh.type: 4 ; 0x002: KFBTYP_FILEDIR
kfbh.datfmt: 1 ; 0x003: 0x01
kfbh.block.blk: 1 ; 0x004: blk=1
kfbh.block.obj: 1 ; 0x008: file=1
kfbh.check: 322659068 ; 0x00c: 0x133b62fc
kfbh.fcn.base: 0 ; 0x010: 0x00000000
kfbh.fcn.wrap: 0 ; 0x014: 0x00000000
kfbh.spare1: 0 ; 0x018: 0x00000000
kfbh.spare2: 0 ; 0x01c: 0x00000000
kfffdb.node.incarn: 1 ; 0x000: A=1 NUMM=0x0 --File incarnation information
kfffdb.node.frlist.number: 4294967295 ; 0x004: 0xffffffff
kfffdb.node.frlist.incarn: 0 ; 0x008: A=0 NUMM=0x0
kfffdb.hibytes: 0 ; 0x00c: 0x00000000 --文件大小(高位)，单位bytes
kfffdb.lobytes: 1048576 ; 0x010: 0x00100000 --文件大小(低位)，单位bytes
kfffdb.xtntcnt: 3 ; 0x014: 0x00000003 --该文件分配的extent个数，这里是3表示该文件大小是3M；
kfffdb.xtnteof: 3 ; 0x018: 0x00000003
kfffdb.blkSize: 4096 ; 0x01c: 0x00001000 --标准asm块大小
kfffdb.flags: 1 ; 0x020: O=1 S=0 S=0 D=0 C=0 I=0 R=0 A=0 --flag标识
---flag定义如下：
O - File is original, not snapshot
S - File is striped
S - Strict allocation policy
D - File is damaged
C - File creation is committed
I - File has empty indirect block
R - File has known at-risk value
A - The at-risk value itsefl
kfffdb.fileType: 15 ; 0x021: 0x0f --15描述为ASM元数据，其中12表示数据文件，3表示redo文件
kfffdb.dXrs: 19 ; 0x022: SCHE=0x1 NUMB=0x3 --direct extent redundancy scheme
kfffdb.iXrs: 19 ; 0x023: SCHE=0x1 NUMB=0x3 --indirect extent redundancy scheme
kfffdb.dXsiz[0]: 4294967295 ; 0x024: 0xffffffff ----of direct extents of each size(目前该值表示没有冗余)
kfffdb.dXsiz[1]: 0 ; 0x028: 0x00000000
kfffdb.dXsiz[2]: 0 ; 0x02c: 0x00000000
kfffdb.iXsiz[0]: 4294967295 ; 0x030: 0xffffffff
kfffdb.iXsiz[1]: 0 ; 0x034: 0x00000000
kfffdb.iXsiz[2]: 0 ; 0x038: 0x00000000
kfffdb.xtntblk: 3 ; 0x03c: 0x0003 --Total number of dir + indir extents in this block
kfffdb.break: 60 ; 0x03e: 0x003c --Direct/indirect boundary index
kfffdb.priZn: 0 ; 0x040: KFDZN_COLD --primary extent allocation zone
kfffdb.secZn: 0 ; 0x041: KFDZN_COLD --secondary extent allocation zone(因为我这里没有冗余，所以均是0)
kfffdb.ub2spare: 0 ; 0x042: 0x0000
kfffdb.alias[0]: 4294967295 ; 0x044: 0xffffffff
kfffdb.alias[1]: 4294967295 ; 0x048: 0xffffffff
kfffdb.strpwdth: 0 ; 0x04c: 0x00 --条带宽度（也就是实际大小，比如这里是20，表示该文件实际大小是20M）
kfffdb.strpsz: 0 ; 0x04d: 0x00 --条带大小
kfffdb.usmsz: 0 ; 0x04e: 0x0000
kfffdb.crets.hi: 33097356 ; 0x050: HOUR=0xc DAYS=0x14 MNTH=0x1 YEAR=0x7e4
kfffdb.crets.lo: 1903672320 ; 0x054: USEC=0x0 MSEC=0x1ef SECS=0x17 MINS=0x1c --文件创建时间(高低位组合换算集合起来即可)
kfffdb.modts.hi: 33097356 ; 0x058: HOUR=0xc DAYS=0x14 MNTH=0x1 YEAR=0x7e4
kfffdb.modts.lo: 1903672320 ; 0x05c: USEC=0x0 MSEC=0x1ef SECS=0x17 MINS=0x1c --文件修改时间(高低位组合换算集合起来即可)
kfffdb.dasz[0]: 0 ; 0x060: 0x00
kfffdb.dasz[1]: 0 ; 0x061: 0x00
kfffdb.dasz[2]: 0 ; 0x062: 0x00
kfffdb.dasz[3]: 0 ; 0x063: 0x00
kfffdb.permissn: 0 ; 0x064: 0x00
kfffdb.ub1spar1: 0 ; 0x065: 0x00
kfffdb.ub2spar2: 0 ; 0x066: 0x0000
kfffdb.user.entnum: 0 ; 0x068: 0x0000
kfffdb.user.entinc: 0 ; 0x06a: 0x0000
kfffdb.group.entnum: 0 ; 0x06c: 0x0000
kfffdb.group.entinc: 0 ; 0x06e: 0x0000
kfffdb.spare[0]: 0 ; 0x070: 0x00000000
...
kfffdb.spare[11]: 0 ; 0x09c: 0x00000000
kfffdb.usm: ; 0x0a0: length=0
kfffde[0].xptr.au: 2 ; 0x4a0: 0x00000002 --第1个au指针
kfffde[0].xptr.disk: 0 ; 0x4a4: 0x0000 --该au所在的disk编号
kfffde[0].xptr.flags: 0 ; 0x4a6: L=0 E=0 D=0 S=0 --标志位
kfffde[0].xptr.chk: 40 ; 0x4a7: 0x28 --校验码
kfffde[1].xptr.au: 2 ; 0x4a8: 0x00000002 --第2个au指针
kfffde[1].xptr.disk: 1 ; 0x4ac: 0x0001 --该au所在的disk编号
kfffde[1].xptr.flags: 0 ; 0x4ae: L=0 E=0 D=0 S=0
kfffde[1].xptr.chk: 41 ; 0x4af: 0x29
kfffde[2].xptr.au: 2 ; 0x4b0: 0x00000002 --第3个au指针
kfffde[2].xptr.disk: 2 ; 0x4b4: 0x0002 --该au所在的disk编号
kfffde[2].xptr.flags: 0 ; 0x4b6: L=0 E=0 D=0 S=0
kfffde[2].xptr.chk: 42 ; 0x4b7: 0x2a
kfffde[4].xptr.au: 4294967295 ; 0x4c0: 0xffffffff --表示后面没有au指针
kfffde[4].xptr.disk: 65535 ; 0x4c4: 0xffff
kfffde[4].xptr.flags: 0 ; 0x4c6: L=0 E=0 D=0 S=0
kfffde[4].xptr.chk: 42 ; 0x4c7: 0x2a
...
从上面数据可以看出，file directory元数据结构分为3部分：
1) kfbh,头部信息，这部分信息通用；
2）kfffdb，主要包括文件分配信息；
3）kffde,主要是数据文件所分配的au的具体信息；
到这里，基本上file directory的结构信息，我们描述的比较清楚了，大家可以发现，这其实非常简单。那么，到最后自然也就出现了一个问题，比如我这里的某个datafile，存于asm中，我怎么知道它所占据的au位置呢?具体在asm diskgroup中的什么地方呢？在这里，我用一个datafile来进行展示：
三、ASM 元数据查询
我这里以au=1M的磁盘为例，想知道虚拟元数据的分布情况，就要先找到File#1的disk number和au number的分布信息，就需要读取0号磁盘的2号AU的第一个块。
读取disk header，也可以发现file directory信息位于第2个AU中。
[root@hisdb01 ~]# kfed read dev/asmdata1|grep f1
kfdhdb.f1b1locn: 2 ; 0x0d4: 0x00000002
set line 220
col name for a10
col state for a10
col COMPATIBILITY for a15
col database_compatibility for a15
select group_number,name,state,type,total_mb/1024 totol_gb,free_mb/1024 as free_gb,usable_file_mb/1024 usable_file_gb,allocation_unit_size/1024/1024 unit_mb,offline_disks,compatibility,database_compatibility,voting_files from v$asm_diskgroup order by 1;
GROUP_NUMBER NAME STATE TYPE TOTOL_GB FREE_GB USABLE_FILE_GB UNIT_MB OFFLINE_DISKS COMPATIBILITY DATABASE_COMPAT VO
------------ ---------- ---------- ------------ ---------- ---------- -------------- ---------- ------------- --------------- --------------- --
1 DATA MOUNTED EXTERN 5.859375 3.98144531 3.98144531 1 0 11.2.0.0.0 10.1.0.0.0 N
2 FRA MOUNTED EXTERN 39.0625 35.5048828 35.5048828 1 0 11.2.0.0.0 11.2.0.0.0 N
3 OCR MOUNTED NORMAL 2.9296875 1.78515625 .404296875 4 0 11.2.0.0.0 10.1.0.0.0 Y
set line 250 pages 222
col dno for a5
col name for a13
col state for a10
col path for a20
col FAILGROUP for a13
col header_status for a15
col rpt for 99999
select group_number||'_'||disk_number as dno,name,failgroup,failgroup_type,path,create_date,mount_date,mount_status,header_status,state,os_mb,total_mb,free_mb,voting_file,repair_timer rpt from v$asm_disk order by 1;
DNO NAME FAILGROUP FAILGROUP_TYPE PATH CREATE_DATE MOUNT_DATE MOUNT_STATUS HEADER_STATUS STATE OS_MB TOTAL_MB FREE_MB VO RPT
----- ------------- ------------- -------------- -------------------- ------------------- ------------------- -------------- --------------- ---------- ---------- ---------- ---------- -- ------
1_0 DATA_0000 DATA_0000 REGULAR dev/asmdata1 2023-02-01 16:41:33 2023-02-01 16:41:43 CACHED MEMBER NORMAL 3000 3000 2038 N 0
1_1 DATA_0001 DATA_0001 REGULAR dev/asmdata2 2023-02-01 16:41:33 2023-02-01 16:41:43 CACHED MEMBER NORMAL 3000 3000 2039 N 0
2_0 FRA_0000 FRA_0000 REGULAR dev/asmdisk6 2020-01-20 12:50:03 2023-02-01 16:43:05 CACHED MEMBER NORMAL 10000 10000 9086 N 0
2_1 FRA_0001 FRA_0001 REGULAR dev/asmdisk4 2022-10-17 17:09:03 2023-02-01 16:43:05 CACHED MEMBER NORMAL 30000 30000 27271 N 0
3_0 OCR_0000 OCR_0000 REGULAR dev/asmdisk1 2022-10-18 11:26:03 2023-01-31 14:04:37 CACHED MEMBER NORMAL 1000 1000 608 Y 0
3_1 OCR_0001 OCR_0001 REGULAR dev/asmdisk2 2022-10-18 11:26:03 2023-01-31 14:04:37 CACHED MEMBER NORMAL 1000 1000 608 Y 0
3_2 OCR_0002 OCR_0002 REGULAR dev/asmdisk3 2022-10-18 11:26:03 2023-01-31 14:04:37 CACHED MEMBER NORMAL 1000 1000 612 Y 0
15 rows selected.
3.1 案例1-查找File#1的AU分布情况：
kfed read dev/asmdata1 aun=2 blkn=1|grep disk|grep -v 65535
kfed read dev/asmdata1 aun=2 blkn=1|grep au|grep -v 4294967295
kfed read dev/asmdata1 aun=2 blkn=1 aus=1048576|egrep "disk|au"|egrep -v "65535|4294967295"
[root@hisdb01 ~]# kfed read dev/asmdata1 aun=2 blkn=1 aus=1048576|egrep "disk|au"|egrep -v "65535|4294967295"
kfffde[0].xptr.au: 2 ; 0x4a0: 0x00000002
kfffde[0].xptr.disk: 0 ; 0x4a4: 0x0000
kfffde[1].xptr.au: 72 ; 0x4a8: 0x00000048
kfffde[1].xptr.disk: 1 ; 0x4ac: 0x0001
--我们这里看到有两个au：

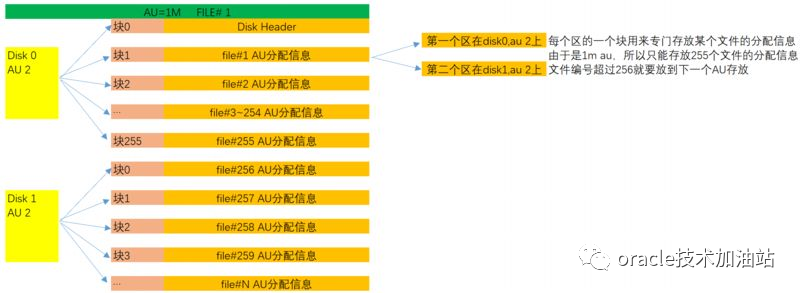

disk 0 ,au 2 (从块1-255保存的是file1-file255元文件区的分配信息)
disk 1 ,au 72 (从块256-512保存的是file256-file512 数据库文件区的分配信息)
[root@hisdb01 ~]# kfed read dev/asmdata1 aun=2 blkn=1 aus=1048576|more
kfbh.endian: 1 ; 0x000: 0x01
kfbh.hard: 130 ; 0x001: 0x82
kfbh.type: 4 ; 0x002: KFBTYP_FILEDIR
kfbh.datfmt: 1 ; 0x003: 0x01
kfbh.block.blk: 1 ; 0x004: blk=1
kfbh.block.obj: 1 ; 0x008: file=1
kfbh.check: 2767617004 ; 0x00c: 0xa4f67bec
kfbh.fcn.base: 6491 ; 0x010: 0x0000195b
kfbh.fcn.wrap: 0 ; 0x014: 0x00000000
...
Kfed可以帮我们列出很多信息，有了这些，ASM的大部分秘密将被揭开。kfed的信息是这样看的，比如：
kfbh.endian: 1 ; 0x000: 0x01
kfbh.endian是C语言的结构（struct）中的域。
1 ; 0x000: 0x01 ：kfbh.endian的十进值为1，0x000是指它开始自第0个字节处，最后的0x01是十六进制值形式。
此域的意义是主机的大小端。0是大端，1是小端。此处值为1，说明主机是小端。
其他的这里就不再一一列出了，对其中的每个域，我后面有详细的说明。下面，只说相关的，在Kfed中找到如下信息：
kfffde[0].xptr.au: 2 ; 0x4a0: 0x00000002 --kfffde[0]的数据元素，存放了1号文件第一个AU的位置。kfffde[1]存放了1号文件第二个AU位置，等等，依次类推。
kfffde[0].xptr.disk: 0 ; 0x4a4: 0x0000 --0号磁盘 2号au
kfffde[0].xptr.flags: 0 ; 0x4a6: L=0 E=0 D=0 S=0 --标志位
kfffde[0].xptr.chk: 40 ; 0x4a7: 0x28 --校验码
kfffde[1].xptr.au: 72 ; 0x4a8: 0x00000048 --1号磁盘，72号AU
kfffde[1].xptr.disk: 1 ; 0x4ac: 0x0001
kfffde[1].xptr.flags: 0 ; 0x4ae: L=0 E=0 D=0 S=0
kfffde[1].xptr.chk: 99 ; 0x4af: 0x63
kfffde[2].xptr.au: 4294967295 ; 0x4b0: 0xffffffff
kfffde[2].xptr.disk: 65535 ; 0x4b4: 0xffff
kfffde[2].xptr.flags: 0 ; 0x4b6: L=0 E=0 D=0 S=0
kfffde[2].xptr.chk: 42 ; 0x4b7: 0x2a
kfffde[3].xptr.au: 4294967295 ; 0x4b8: 0xffffffff
kfffde[3].xptr.disk: 65535 ; 0x4bc: 0xffff
kfffde[3].xptr.flags: 0 ; 0x4be: L=0 E=0 D=0 S=0
kfffde[3].xptr.chk: 42 ; 0x4bf: 0x2a
通过上面kfffde[0]中的信息，我们可以知道，1号文件的第一个AU，位置在0号盘2号AU处。
再看kfffde[1]，它对应1号文件第二个AU，位置在1号盘72号AU。
再往下看kfffde[2]，AU编号4294967295，磁盘编号65535。这说明1号文件还没有第三个AU。
通过上面的信息，我们可以得到，1号文件共有两个AU，分别在0号盘2号AU、1号盘72号AU。
3.2 案例2-查找File#3的AU分布情况：
再来一个例子，假设我们想要访问3号文件，如何找出3号文件的AU都在哪里分布呢？
根据我们刚才所讲的，3号文件的AU分布，在（0号盘，2号AU，3号块）中，使用Kfed读取它：
[root@hisdb01 ~]# kfed read dev/asmdata1 aun=2 blkn=3 aus=1048576|more
...
kfffde[0].xptr.au: 4 ; 0x4a0: 0x00000004
kfffde[0].xptr.disk: 0 ; 0x4a4: 0x0000
kfffde[0].xptr.flags: 0 ; 0x4a6: L=0 E=0 D=0 S=0
kfffde[0].xptr.chk: 46 ; 0x4a7: 0x2e
kfffde[1].xptr.au: 2 ; 0x4a8: 0x00000002
kfffde[1].xptr.disk: 1 ; 0x4ac: 0x0001
kfffde[1].xptr.flags: 0 ; 0x4ae: L=0 E=0 D=0 S=0
kfffde[1].xptr.chk: 41 ; 0x4af: 0x29
kfffde[2].xptr.au: 5 ; 0x4b0: 0x00000005
kfffde[2].xptr.disk: 0 ; 0x4b4: 0x0000
kfffde[2].xptr.flags: 0 ; 0x4b6: L=0 E=0 D=0 S=0
kfffde[2].xptr.chk: 47 ; 0x4b7: 0x2f
kfffde[3].xptr.au: 3 ; 0x4b8: 0x00000003
kfffde[3].xptr.disk: 1 ; 0x4bc: 0x0001
kfffde[3].xptr.flags: 0 ; 0x4be: L=0 E=0 D=0 S=0
kfffde[3].xptr.chk: 40 ; 0x4bf: 0x28
...
根据我们前面我讲的，解读这些信息是很容易的。3号文件的AU有：（0号盘4号AU）、（1号盘2号AU）、（0号盘5号AU）、（1号盘3号AU）、…………。
3.3 案例3-查找控制文件的AU分布情况：
col type for a12
select group_number,file_number,bytes,type from v$asm_file where type='CONTROLFILE';
select name from v$controlfile;
GROUP_NUMBER FILE_NUMBER BYTES TYPE
------------ ----------- ---------- ------------
2 256 18497536 CONTROLFILE
1 260 18497536 CONTROLFILE
这里控制文件有两个，一个在磁盘组FRA,一个在DATA，我这里读取的是group_number为1的DATA磁盘组；
接下来我们读取FILE#260的文件分布，就需要到FILE #1 的第二个AU块里面去找，--DATA磁盘组的1号磁盘，72号AU，第（260-255）-1 = 4个块里面去找；
为什么是第4号块? 因为2号AU是从块0~256来记录文件的，无需预留；（默认从0号块开始，所以第四个块代表了260号文件）
[root@hisdb01 ~]# kfed read dev/asmdata2 aun=72 blkn=4 aus=1048576|more
kfbh.endian: 1 ; 0x000: 0x01
kfbh.hard: 130 ; 0x001: 0x82
kfbh.type: 4 ; 0x002: KFBTYP_FILEDIR
kfbh.datfmt: 1 ; 0x003: 0x01
kfbh.block.blk: 260 ; 0x004: blk=260 --这里可以看到就是260号块，对应的文件就是ctl
kfbh.block.obj: 1 ; 0x008: file=1
...
[root@hisdb01 ~]# kfed read dev/asmdata2 aun=72 blkn=4 aus=1048576|egrep "disk|au"|egrep -v "65535|4294967295"
kfffde[0].xptr.au: 695 ; 0x4a0: 0x000002b7
kfffde[0].xptr.disk: 1 ; 0x4a4: 0x0001
kfffde[1].xptr.au: 697 ; 0x4a8: 0x000002b9
kfffde[1].xptr.disk: 0 ; 0x4ac: 0x0000
kfffde[2].xptr.au: 696 ; 0x4b0: 0x000002b8
kfffde[2].xptr.disk: 1 ; 0x4b4: 0x0001
kfffde[3].xptr.au: 698 ; 0x4b8: 0x000002ba
kfffde[3].xptr.disk: 0 ; 0x4bc: 0x0000
kfffde[4].xptr.au: 697 ; 0x4c0: 0x000002b9
kfffde[4].xptr.disk: 1 ; 0x4c4: 0x0001
kfffde[5].xptr.au: 699 ; 0x4c8: 0x000002bb
kfffde[5].xptr.disk: 0 ; 0x4cc: 0x0000
kfffde[6].xptr.au: 698 ; 0x4d0: 0x000002ba
kfffde[6].xptr.disk: 1 ; 0x4d4: 0x0001
kfffde[7].xptr.au: 700 ; 0x4d8: 0x000002bc
kfffde[7].xptr.disk: 0 ; 0x4dc: 0x0000
kfffde[8].xptr.au: 699 ; 0x4e0: 0x000002bb
kfffde[8].xptr.disk: 1 ; 0x4e4: 0x0001
kfffde[9].xptr.au: 701 ; 0x4e8: 0x000002bd
kfffde[9].xptr.disk: 0 ; 0x4ec: 0x0000
kfffde[10].xptr.au: 700 ; 0x4f0: 0x000002bc
kfffde[10].xptr.disk: 1 ; 0x4f4: 0x0001
kfffde[11].xptr.au: 702 ; 0x4f8: 0x000002be
kfffde[11].xptr.disk: 0 ; 0x4fc: 0x0000
kfffde[12].xptr.au: 701 ; 0x500: 0x000002bd
kfffde[12].xptr.disk: 1 ; 0x504: 0x0001
kfffde[13].xptr.au: 703 ; 0x508: 0x000002bf
kfffde[13].xptr.disk: 0 ; 0x50c: 0x0000
kfffde[14].xptr.au: 702 ; 0x510: 0x000002be
kfffde[14].xptr.disk: 1 ; 0x514: 0x0001
kfffde[15].xptr.au: 704 ; 0x518: 0x000002c0
kfffde[15].xptr.disk: 0 ; 0x51c: 0x0000
kfffde[16].xptr.au: 703 ; 0x520: 0x000002bf
kfffde[16].xptr.disk: 1 ; 0x524: 0x0001
kfffde[17].xptr.au: 705 ; 0x528: 0x000002c1
kfffde[17].xptr.disk: 0 ; 0x52c: 0x0000
kfffde[18].xptr.au: 704 ; 0x530: 0x000002c0
kfffde[18].xptr.disk: 1 ; 0x534: 0x0001
kfffde[19].xptr.au: 706 ; 0x538: 0x000002c2
kfffde[19].xptr.disk: 0 ; 0x53c: 0x0000
kfffde[20].xptr.au: 705 ; 0x540: 0x000002c1
kfffde[20].xptr.disk: 1 ; 0x544: 0x0001
kfffde[21].xptr.au: 707 ; 0x548: 0x000002c3
kfffde[21].xptr.disk: 0 ; 0x54c: 0x0000
kfffde[22].xptr.au: 706 ; 0x550: 0x000002c2
kfffde[22].xptr.disk: 1 ; 0x554: 0x0001
kfffde[23].xptr.au: 708 ; 0x558: 0x000002c4
kfffde[23].xptr.disk: 0 ; 0x55c: 0x0000
最后我们找一个AU来确认一下是否是控制文件。我们用操作系统的dd命令读取1号磁盘的第698号AU信息。
1_0 DATA_0000 DATA_0000 REGULAR dev/asmdata1
1_1 DATA_0001 DATA_0001 REGULAR dev/asmdata2
[root@hisdb01 ~]# dd if=/dev/asmdata2 bs=1M count=1 skip=698|strings
+DATA/orcl/onlinelog/group_2.262.1127667115
+FRA/orcl/onlinelog/group_2.290.1127667117
+DATA/orcl/onlinelog/group_1.261.1127667113
+FRA/orcl/onlinelog/group_1.421.1127667115
+DATA/orcl/datafile/users.259.1127666971
+DATA/orcl/datafile/undotbs1.258.1127666971
+DATA/orcl/datafile/sysaux.257.1127666971
+DATA/orcl/datafile/system.256.1127666969
+DATA/orcl/tempfile/temp.263.1127667121
+DATA/orcl/datafile/undotbs2.264.1127667199
+DATA/orcl/datafile/undotbs3.265.1127667201
+DATA/orcl/onlinelog/group_5.266.1127667399
+FRA/orcl/onlinelog/group_5.330.1127667401
+DATA/orcl/onlinelog/group_6.267.1127667401
...
通过视图X$KFFXP可以更直观地查看ASM file的物理分配AU情况。该视图主要是反映了File Extent Map的映射关系。ASM把文件分成多个Extent，而Extent是由AU构成的。
通过X$KFFXP和v$asm_alias、v$asm_disk、v$asm_diskgroup等相连，可以方便地查询到各个ASM File的AU分布情况：
--database instance
SQL> select name from v$controlfile;
NAME
--------------------------------------------------------------------------------
+DATA/orcl/controlfile/current.260.1127667109
+FRA/orcl/controlfile/current.256.1127667111
--asm instance
set line 300 pagesize 1000
col name for a24
col type for a7
col extent for 99999
col path for a15
col failgrp for a10
col grp# for 999
col disk# for 9999
col file# for 9999
col au# for 999999
col au_size for 9999999
select a.file_number as file#,a.name,x.xnum_kffxp as extent,a.group_number as grp#,d.disk_number as disk#,
au_kffxp as au#,dg.allocation_unit_size as au_size,
decode(x.lxn_kffxp,0,'PRIMARY',1,'MIRROR') AS type,d.failgroup as failgrp,d.path
from v$asm_alias a,x$kffxp x,v$asm_disk d,v$asm_diskgroup dg
where lower(a.name)='current.260.1127667109'
and x.group_kffxp=a.group_number
and x.group_kffxp=dg.group_number
and x.group_kffxp=d.group_number
and x.number_kffxp=a.file_number
and x.disk_kffxp=d.disk_number
order by x.xnum_kffxp;
FILE# NAME EXTENT GRP# DISK# AU# AU_SIZE TYPE FAILGRP PATH
----- ------------------------ ------ ---- ----- ------- -------- ------- ---------- ---------------
260 Current.260.1127667109 0 1 1 695 1048576 PRIMARY DATA_0001 dev/asmdata2
260 Current.260.1127667109 1 1 0 697 1048576 PRIMARY DATA_0000 dev/asmdata1
260 Current.260.1127667109 2 1 1 696 1048576 PRIMARY DATA_0001 dev/asmdata2
260 Current.260.1127667109 3 1 0 698 1048576 PRIMARY DATA_0000 dev/asmdata1
260 Current.260.1127667109 4 1 1 697 1048576 PRIMARY DATA_0001 dev/asmdata2
260 Current.260.1127667109 5 1 0 699 1048576 PRIMARY DATA_0000 dev/asmdata1
260 Current.260.1127667109 6 1 1 698 1048576 PRIMARY DATA_0001 dev/asmdata2
260 Current.260.1127667109 7 1 0 700 1048576 PRIMARY DATA_0000 dev/asmdata1
260 Current.260.1127667109 8 1 1 699 1048576 PRIMARY DATA_0001 dev/asmdata2
260 Current.260.1127667109 9 1 0 701 1048576 PRIMARY DATA_0000 dev/asmdata1
260 Current.260.1127667109 10 1 1 700 1048576 PRIMARY DATA_0001 dev/asmdata2
260 Current.260.1127667109 11 1 0 702 1048576 PRIMARY DATA_0000 dev/asmdata1
260 Current.260.1127667109 12 1 1 701 1048576 PRIMARY DATA_0001 dev/asmdata2
260 Current.260.1127667109 13 1 0 703 1048576 PRIMARY DATA_0000 dev/asmdata1
260 Current.260.1127667109 14 1 1 702 1048576 PRIMARY DATA_0001 dev/asmdata2
260 Current.260.1127667109 15 1 0 704 1048576 PRIMARY DATA_0000 dev/asmdata1
260 Current.260.1127667109 16 1 1 703 1048576 PRIMARY DATA_0001 dev/asmdata2
260 Current.260.1127667109 17 1 0 705 1048576 PRIMARY DATA_0000 dev/asmdata1
260 Current.260.1127667109 18 1 1 704 1048576 PRIMARY DATA_0001 dev/asmdata2
260 Current.260.1127667109 19 1 0 706 1048576 PRIMARY DATA_0000 dev/asmdata1
260 Current.260.1127667109 20 1 1 705 1048576 PRIMARY DATA_0001 dev/asmdata2
260 Current.260.1127667109 21 1 0 707 1048576 PRIMARY DATA_0000 dev/asmdata1
260 Current.260.1127667109 D 1 1 706 1048576 PRIMARY DATA_0001 dev/asmdata2
260 Current.260.1127667109 23 1 0 708 1048576 PRIMARY DATA_0000 dev/asmdata1
24 rows selected.
3.4 案例4-读取数据文件（直接AU）
我先在asm中新建一个数据文件，然后，我们再来查看它的分布：
创建如下表空间：
--db instance
create tablespace test datafile '+data/orcl/datafile/test.dbf' size 10M autoextend off;
create table t1 tablespace test as select object_id,object_name from dba_objects where rownum<=100;
create table t2 tablespace test as select object_id,object_name from dba_objects where rownum<=100;
SQL> select name from v$datafile;
NAME
---------------------------------------
...
+DATA/orcl/datafile/test.dbf
--asm instance
SQL> col name for a20
SQL> select name,file_number from v$asm_alias where name like '%test%';
NAME FILE_NUMBER
-------------------- -----------
test.dbf 271
FILE_NUMBER也是文件号，我们一般称它为文件索引号，在这里test.dbf的索引号为271
1号文件的第一个au(0号盘的2号AU)中，只能保存1~255号文件所对应的AU分布，从256号文件开始，AU的分布信息保存在1号文件的第二个au中，也就是(1号磁盘的72号AU中)，如下命令查询：
[root@hisdb01 ~]# kfed read dev/asmdata1 aun=2 blkn=1 aus=1048576|egrep "kfbh.block.blk|disk|au"|egrep -v "65535|4294967295"
kfffde[0].xptr.au: 2 ; 0x4a0: 0x00000002
kfffde[0].xptr.disk: 0 ; 0x4a4: 0x0000
kfffde[1].xptr.au: 72 ; 0x4a8: 0x00000048
kfffde[1].xptr.disk: 1 ; 0x4ac: 0x0001
--DATA磁盘组的1号磁盘，72号AU，第(271-255)-1 = 15个块里面去找；
为什么是第15号块? 因为2号AU是从块0~256来记录文件的，无需预留；（默认从0号块开始，所以第15个块代表了271号文件）
[root@hisdb01 ~]# kfed read /dev/asmdata2 aun=72 blkn=15 aus=1048576|more
kfbh.endian: 1 ; 0x000: 0x01
kfbh.hard: 130 ; 0x001: 0x82
kfbh.type: 4 ; 0x002: KFBTYP_FILEDIR
kfbh.datfmt: 1 ; 0x003: 0x01
kfbh.block.blk: 271 ; 0x004: blk=271
kfbh.block.obj: 1 ; 0x008: file=1
[root@hisdb01 ~]# kfed read /dev/asmdata2 aun=72 blkn=15 aus=1048576|egrep "disk|au"|egrep -v "65535|4294967295"
kfffde[0].xptr.au: 1006 ; 0x4a0: 0x000003ee
kfffde[0].xptr.disk: 1 ; 0x4a4: 0x0001
kfffde[1].xptr.au: 1007 ; 0x4a8: 0x000003ef
kfffde[1].xptr.disk: 0 ; 0x4ac: 0x0000
kfffde[2].xptr.au: 1007 ; 0x4b0: 0x000003ef
kfffde[2].xptr.disk: 1 ; 0x4b4: 0x0001
kfffde[3].xptr.au: 1008 ; 0x4b8: 0x000003f0
kfffde[3].xptr.disk: 0 ; 0x4bc: 0x0000
kfffde[4].xptr.au: 1008 ; 0x4c0: 0x000003f0
kfffde[4].xptr.disk: 1 ; 0x4c4: 0x0001
kfffde[5].xptr.au: 1009 ; 0x4c8: 0x000003f1
kfffde[5].xptr.disk: 0 ; 0x4cc: 0x0000
kfffde[6].xptr.au: 1009 ; 0x4d0: 0x000003f1
kfffde[6].xptr.disk: 1 ; 0x4d4: 0x0001
kfffde[7].xptr.au: 1010 ; 0x4d8: 0x000003f2
kfffde[7].xptr.disk: 0 ; 0x4dc: 0x0000
kfffde[8].xptr.au: 1010 ; 0x4e0: 0x000003f2
kfffde[8].xptr.disk: 1 ; 0x4e4: 0x0001
kfffde[9].xptr.au: 1011 ; 0x4e8: 0x000003f3
kfffde[9].xptr.disk: 0 ; 0x4ec: 0x0000
kfffde[10].xptr.au: 1011 ; 0x4f0: 0x000003f3
kfffde[10].xptr.disk: 1 ; 0x4f4: 0x0001
kfffde[11].xptr.au: 4294967295 ; 0x4f8: 0xffffffff
kfffde[11].xptr.disk: 65535 ; 0x4fc: 0xffff
271号文件一共10个AU，所以，kfffde[11]中的AU位置和磁盘位置是0xffffffff、0xffff。但kfffde[10]还有是明确的值的。271号文件的10号AU位置：1号磁盘1011号AU，这其实是271的第11个AU。
test表空间使用的是“系统管理区大小”，也就是说区大小有64K、1M、8M等多种选择。但是无论区大小，每个ASM中的文件，比原大小总会多出一个AU。就像这里的271号文件，原大小是10M，但实际是11M，共11个AU。
梳理一下读取271号数据文件的步骤：
1） 找1号文件（文件目录），读取disk 0 au 2
2） 读取1号块
3） 找到1号文件的第二个AU的位置，即kfffde[1]，disk 1 au 72;
4） 读取disk 1 au 72（此块是保存文件256之后的分布信息）
5） 根据（271-255）-1 = 15个块获取 271号文件的AU分配信息
6） 271号文件第一个au位置是(DISK 1，AU 1006),第二个au位置是(DISK 0，AU 1007)，一直读到kfffde[10] au位置是(DISK 0，AU 1007)
--asm instance
set line 300 pagesize 1000
col name for a24
col type for a7
col extent for 99999
col path for a15
col failgrp for a10
col grp# for 999
col disk# for 9999
col file# for 9999
col au# for 999999
col au_size for 9999999
select a.file_number as file#,a.name,x.xnum_kffxp as extent,a.group_number as grp#,d.disk_number as disk#,
au_kffxp as au#,dg.allocation_unit_size as au_size,
decode(x.lxn_kffxp,0,'PRIMARY',1,'MIRROR') AS type,d.failgroup as failgrp,d.path,
--'dd if='||path||' bs='||allocation_unit_size/1024||'k count=1 skip='||au_kffxp||' of=/tmp/test_1.dbf' as ou_t,
--'dd if=/tmp/test_1.dbf of=/tmp/test.dbf bs=1024k count=1 seek=0' as ou_i
'dd if='||path||' bs='||allocation_unit_size/1024||'k count=1 skip='||au_kffxp||' seek='||x.xnum_kffxp||' of=/tmp/'|| a.name
from v$asm_alias a,x$kffxp x,v$asm_disk d,v$asm_diskgroup dg
where lower(a.name)='test.dbf'
and x.group_kffxp=a.group_number
and x.group_kffxp=dg.group_number
and x.group_kffxp=d.group_number
and x.number_kffxp=a.file_number
and x.disk_kffxp=d.disk_number
order by x.xnum_kffxp;
dd if=/dev/asmdata2 bs=1024k count=1 skip=1006 seek=0 of=/tmp/test.dbf
dd if=/dev/asmdata1 bs=1024k count=1 skip=1007 seek=1 of=/tmp/test.dbf
dd if=/dev/asmdata2 bs=1024k count=1 skip=1007 seek=2 of=/tmp/test.dbf
dd if=/dev/asmdata1 bs=1024k count=1 skip=1008 seek=3 of=/tmp/test.dbf
…………类此处理…………
dd if=/dev/asmdata2 bs=1024k count=1 skip=1010 seek=8 of=/tmp/test.dbf
dd if=/dev/asmdata1 bs=1024k count=1 skip=1011 seek=9 of=/tmp/test.dbf
dd if=/dev/asmdata2 bs=1024k count=1 skip=1011 seek=10 of=/tmp/test.dbf
[root@hisdb01 tmp]# chown oracle:oinstall test.dbf
--dbv 验证
[oracle@hisdb01 tmp]$ dbv file=test.dbf blocksize=8192
DBVERIFY: Release 11.2.0.4.0 - Production on Thu Feb 2 16:16:13 2023
Copyright (c) 1982, 2011, Oracle and/or its affiliates. All rights reserved.
DBVERIFY - Verification starting : FILE = /tmp/test.dbf
DBVERIFY - Verification complete
Total Pages Examined : 1280
Total Pages Processed (Data) : 2
Total Pages Failing (Data) : 0
Total Pages Processed (Index): 0
Total Pages Failing (Index): 0
Total Pages Processed (Other): 133
Total Pages Processed (Seg) : 0
Total Pages Failing (Seg) : 0
Total Pages Empty : 1145
Total Pages Marked Corrupt : 0
Total Pages Influx : 0
Total Pages Encrypted : 0
Highest block SCN : 1171418 (0.1171418)
[oracle@hisdb01 tmp]$ dbv file="+DATA/orcl/datafile/test.dbf" userid=sys/oracle blocksize=8192
DBVERIFY: Release 11.2.0.4.0 - Production on Thu Feb 2 16:16:19 2023
Copyright (c) 1982, 2011, Oracle and/or its affiliates. All rights reserved.
DBVERIFY - Verification starting : FILE = +DATA/orcl/datafile/test.dbf
DBVERIFY - Verification complete
Total Pages Examined : 1280
Total Pages Processed (Data) : 2
Total Pages Failing (Data) : 0
Total Pages Processed (Index): 0
Total Pages Failing (Index): 0
Total Pages Processed (Other): 133
Total Pages Processed (Seg) : 0
Total Pages Failing (Seg) : 0
Total Pages Empty : 1145
Total Pages Marked Corrupt : 0
Total Pages Influx : 0
Total Pages Encrypted : 0
Highest block SCN : 0 (0.0)
--数据库验证文件
SQL> select name from v$datafile;
NAME
--------------------------------------------------------------------------------
+DATA/orcl/datafile/system.256.1127666969
+DATA/orcl/datafile/sysaux.257.1127666971
+DATA/orcl/datafile/undotbs1.258.1127666971
+DATA/orcl/datafile/users.259.1127666971
+DATA/orcl/datafile/undotbs2.264.1127667199
+DATA/orcl/datafile/undotbs3.265.1127667201
+DATA/orcl/datafile/test.dbf
7 rows selected.
SQL> alter database datafile '+DATA/orcl/datafile/test.dbf' offline;
Database altered.
SQL> alter database rename file '+DATA/orcl/datafile/test.dbf' to '/tmp/test.dbf';
Database altered.
SQL> recover datafile '/tmp/test.dbf';
Media recovery complete.
SQL> alter database datafile '/tmp/test.dbf' online;
Database altered.
SQL> select count(*) from t1;
COUNT(*)
----------
100
SQL> select count(*) from t2;
COUNT(*)
----------
100
3.5 案例5-读取数据文件（直接AU+间接AU）
创建一个稍大一点的数据文件，比如200M：
create tablespace test1 datafile '+DATA/orcl/datafile/test02.dbf' size 200M autoextend off;
根据我们前面所讲的，每个ASM中的文件，比原大小总会多出一个AU,200M的数据文件，在ASM中实际将占用201M空间（201个AU）。下面，我们查找一下此文件的AU分布。首先在ASM中执行如下命令：
col name for a40
col file_number for 999999999
select name,file_number from v$asm_alias where name like 'test%';
NAME FILE_NUMBER
---------------------------------------- -----------
test02.dbf 272
确定一下，test02.dbf的文件号是272。它的AU分布信息，应该在1号文件的第二个AU的第16个块中，老规距，先用Kfed读取1号文件第二个AU第16个块，也就是1号盘、72号AU、16号块：
select 272 -255-1 from dual;
[root@hisdb01 ~]# kfed read /dev/asmdata2 aun=72 blkn=16 aus=1048576|more
kfbh.endian: 1 ; 0x000: 0x01
kfbh.hard: 130 ; 0x001: 0x82
kfbh.type: 4 ; 0x002: KFBTYP_FILEDIR
kfbh.datfmt: 1 ; 0x003: 0x01
kfbh.block.blk: 272 ; 0x004: blk=272
………………………………………………………………
kfffde[0].xptr.au: 1017 ; 0x4a0: 0x000003f9
kfffde[0].xptr.disk: 1 ; 0x4a4: 0x0001
kfffde[0].xptr.flags: 0 ; 0x4a6: L=0 E=0 D=0 S=0
kfffde[0].xptr.chk: 209 ; 0x4a7: 0xd1
kfffde[1].xptr.au: 1017 ; 0x4a8: 0x000003f9
kfffde[1].xptr.disk: 0 ; 0x4ac: 0x0000
kfffde[1].xptr.flags: 0 ; 0x4ae: L=0 E=0 D=0 S=0
kfffde[1].xptr.chk: 208 ; 0x4af: 0xd0
………………………………………………………………
这些结构都比较熟悉了，是说明272号文件的分布，第一个au在1号磁盘1017 au,第二个au在0号磁盘1017 au。等等，一直往下翻页，你会发现在kfffde[61]处，au信息和disk信息已经没有了。kffde[60]是最后一个有效au，位置是0号磁盘1047 au。
………………………………………………………………
kfffde[59].xptr.au: 1046 ; 0x678: 0x00000416
kfffde[59].xptr.disk: 0 ; 0x67c: 0x0000
kfffde[59].xptr.flags: 0 ; 0x67e: L=0 E=0 D=0 S=0
kfffde[59].xptr.chk: 56 ; 0x67f: 0x38
kfffde[60].xptr.au: 1047 ; 0x680: 0x00000417 --间接AU
kfffde[60].xptr.disk: 0 ; 0x684: 0x0000
kfffde[60].xptr.flags: 0 ; 0x686: L=0 E=0 D=0 S=0
kfffde[60].xptr.chk: 57 ; 0x687: 0x39
kfffde[61].xptr.au: 4294967295 ; 0x688: 0xffffffff
kfffde[61].xptr.disk: 65535 ; 0x68c: 0xffff
kfffde[61].xptr.flags: 0 ; 0x68e: L=0 E=0 D=0 S=0
kfffde[61].xptr.chk: 42 ; 0x68f: 0x2a
………………………………………………………………
其实，kfffde[60]已经不是272号文件实际存放数据的AU了，直到kffde[59]还是，也就是说kffde[0]到kffde[59]，是272号文件的前60个au的位置信息(也就是前60M)，保存在此处。由于272号文件有201个AU，那么后141个au的位置信息存放在哪里呢？就在kfffde[60]对应的0号磁盘1047AU上；
再来读取0号磁盘的1047AU: --间接AU
[root@hisdb01 ~]# kfed read /dev/asmdata1 aun=1047 blkn=0 aus=1048576|more
kfbh.endian: 1 ; 0x000: 0x01
kfbh.hard: 130 ; 0x001: 0x82
kfbh.type: 12 ; 0x002: KFBTYP_INDIRECT
kfbh.datfmt: 1 ; 0x003: 0x01
kfbh.block.blk: 2147483648 ; 0x004: blk=0 (indirect)
kfbh.block.obj: 272 ; 0x008: file=272
………………………………………………………………
kfbh.block.obj，它代表此数据块属于哪个文件，此处是272，代表此数据块、此AU属于272号文件。
kffixe[0].xptr.au: 1047 ; 0x00c: 0x00000417 --61号AU
kffixe[0].xptr.disk: 1 ; 0x010: 0x0001
kffixe[0].xptr.flags: 0 ; 0x012: L=0 E=0 D=0 S=0
kffixe[0].xptr.chk: 56 ; 0x013: 0x38
kffixe[1].xptr.au: 1048 ; 0x014: 0x00000418 --62号AU
kffixe[1].xptr.disk: 0 ; 0x018: 0x0000
kffixe[1].xptr.flags: 0 ; 0x01a: L=0 E=0 D=0 S=0
kffixe[1].xptr.chk: 54 ; 0x01b: 0x36
kffixe[2].xptr.au: 1048 ; 0x01c: 0x00000418 --63号AU
kffixe[2].xptr.disk: 1 ; 0x020: 0x0001
kffixe[2].xptr.flags: 0 ; 0x022: L=0 E=0 D=0 S=0
kffixe[2].xptr.chk: 55 ; 0x023: 0x37
...
kffixe[139].xptr.au: 1117 ; 0x464: 0x0000045d --140号AU
kffixe[139].xptr.disk: 0 ; 0x468: 0x0000
kffixe[139].xptr.flags: 0 ; 0x46a: L=0 E=0 D=0 S=0
kffixe[139].xptr.chk: 115 ; 0x46b: 0x73
kffixe[140].xptr.au: 1117 ; 0x46c: 0x0000045d --141号AU
kffixe[140].xptr.disk: 1 ; 0x470: 0x0001
kffixe[140].xptr.flags: 0 ; 0x472: L=0 E=0 D=0 S=0
kffixe[140].xptr.chk: 114 ; 0x473: 0x72
kffixe[141].xptr.au: 4294967295 ; 0x474: 0xffffffff
kffixe[141].xptr.disk: 65535 ; 0x478: 0xffff
kffixe[0]是272号文件的第61个AU，它的位置是1号盘1047号AU。注意，它就是一个间接AU。后面的kffixe[1]、kffixe[2]，……，等等也都是间接AU了。
总结：
1）找到1号文件的第二个AU的位置，即kfffde[1]，disk 1 au 72;
2）计算第二个au保存的位置，disk 1 au 72 blkn 16：此块保存的是272号文件的AU分布；
select 272 -255-1 from dual;
3）此块中kffde[0]到kffde[59]，是272号文件的前60个au的位置信息(也就是前60M)，被称为直接AU;
4）272号文件的第61个au，以及之后所有的au信息，保存在 kfffde[60]指向的AU位置 disk 0 ,AU 1047
5）读取disk 0，au 1047 ，从0号块开始读
6）从kffixe[0]开始，直到块中最后一个字节，都是272号文件的间接AU，如果0号块空间不够，那么继续用1号块存放272号文件的其余AU信息；
7）如果1047号au空间不足，那么，此au中最后一个kffixe结构将存放一个指针，指向下一个au
注意：直接AU的Struct叫kfffde，间接AU叫kffixe，结构都一样
--asm instance
set line 400 pagesize 1000
col name for a24
col type for a7
col extent for 99999
col path for a15
col failgrp for a10
col grp# for 999
col disk# for 9999
col file# for 9999
col au# for 999999
col au_size for 9999999
col dd for a100
select a.file_number as file#,a.name,x.xnum_kffxp as extent,a.group_number as grp#,d.disk_number as disk#,
au_kffxp as au#,dg.allocation_unit_size as au_size,
decode(x.lxn_kffxp,0,'PRIMARY',1,'MIRROR') AS type,d.failgroup as failgrp,d.path,
--'dd if='||path||' bs='||allocation_unit_size/1024||'k count=1 skip='||au_kffxp||' of=/tmp/test_1.dbf' as ou_t,
--'dd if=/tmp/test_1.dbf of=/tmp/test.dbf bs=1024k count=1 seek=0' as ou_i
'dd if='||path||' bs='||allocation_unit_size/1024||'k count=1 skip='||au_kffxp||' seek='||x.xnum_kffxp||' of=/tmp/'|| a.name as dd
from v$asm_alias a,x$kffxp x,v$asm_disk d,v$asm_diskgroup dg
where lower(a.name)='test02.dbf'
and x.group_kffxp=a.group_number
and x.group_kffxp=dg.group_number
and x.group_kffxp=d.group_number
and x.number_kffxp=a.file_number
and x.disk_kffxp=d.disk_number
and x.disk_kffxp <> 65534
order by x.xnum_kffxp;
