OpenGauss Free Space Map解析

背景

OpenGauss的堆表数据和索引数据都以页面(Block)为单位存储，默认大小为8KB。以堆表为例，在写入一个元组数据(Tuple)之前，需要快速找到具有足够空闲空间的页面，并将数据写入，并且由于堆表不是和索引聚簇表一样有序排列，所以写入页面的位置没有限制。当然，如果当前系统中所有页面都没有足够空间，那么此时则需要新建一个空页面。
由于数据库场景本身非常强调性能，因此上述场景中其实隐含了一些额外的性能需求：

1.快速并且准确地找到满足所需空闲空间的页面；
2.快速判断当前系统中没有足够空间，需要新建空页面。

FSM（Free Space Map），也就是空闲空间映射，就是为了应对上述需求。顾名思义，FSM需要做到：调用者提供所需空间后，快速返回满足条件的页面地址，或是告诉调用者系统中目前无满足条件页面。

整体上，FSM通过逻辑上的树形结构来维护空闲空间信息，在树形结构中，每一个节点存储其所有子节点中最大的空闲空间，查询和更新信息的时间复杂度都为O(log n)。其中，叶子节点和非叶子节点的存储结构相同，只不过前者管理数据页面，后者管理下层FSM页面。一张表对应一个FSM文件，FSM文件名为表文件名_fsm。

FSM叶子节点

前文提到，FSM通过树形结构维护空闲空间，而其中的节点也是一个页面大小(默认8KB)，其结构如下：

其中PageHeaderData结构与普通页面一致，但是大部分字段无用，空闲空间存储在FSMPageData结构中，该结构中1个数据页面的空闲程度可以用1个字节来表示。以8K页面大小为例，该字节取值与页面空闲空间的映射关系如下：

大部分数值表示32个字节的范围，边界值1和255略有不同。这部分映射的逻辑在函数fsm_space_needed_to_cat中。

单个FSMPageData中，数据页的信息是一颗逻辑上的完全二叉树(注意这里是前文提到的树形结构中的单个节点内的结构)，叶子节点代表数据页面的空闲程度，非叶子节点代表其子节点的最大空闲程度(便于空闲空间搜索)。为了节省空间，其用一个数组表示，完全二叉树中节点和数组下标一一映射：

                 0
            /          \
        1                 2
     /    \            /    \
   3        4        5        6
 /  \     /  \     /  \      /  \
7    8   9   10   11   12   13  14

FSMPageData具体定义如下：

typedef struct {
    int fp_next_slot; // 指向下一个开始查找的页面的叶子节点序号, 查找空闲空间时(fsm_search_avail)时会涉及
    uint8 fp_nodes[FLEXIBLE_ARRAY_MEMBER]; // 每个字节代表一个页面的空闲程度（或是其子节点的最大空闲程度），数组大小为NodesPerPage
} FSMPageData;

#define NodesPerPage (BLCKSZ - MAXALIGN(SizeOfPageHeaderData) - offsetof(FSMPageData, fp_nodes)) // 单个页面能存储的空闲空间节点个数
#define NonLeafNodesPerPage (BLCKSZ / 2 - 1) // 单个FSM页面中，最大非叶子节点个数
#define LeafNodesPerPage (NodesPerPage - NonLeafNodesPerPage) // 单个FSM页面中，最大叶子节点个数

数组长度为NodesPerPage，叶子节点也就是对应的真实数据页面为LeafNodesPerPage个，以8K页面为例，一个FSMPageData可以表示约4000个页面的空闲程度。实际场景中，一个FSM叶子节点内二叉树存储的值可能如下，每个节点存储下层节点中最大的页面空闲空间映射值：

                           254
                    /               \
                  20                254
                /    \             /    \
              3       20         5      254
            /  \     /  \      /  \      /  \
           3    1   1   20    3    5   254   10

           |    |   ...                 |     |

data page  n   n+1  ...                n+6   n+7

FSM非叶子节点

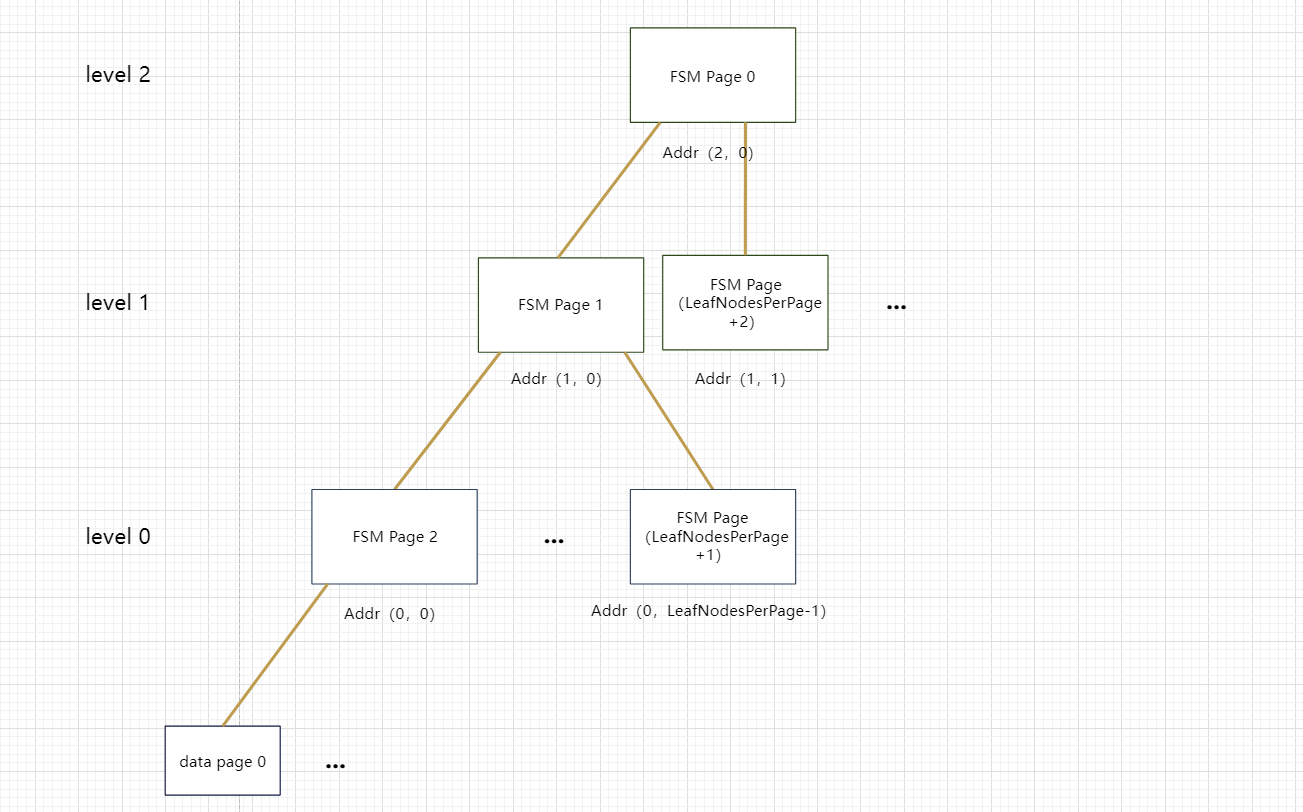

FSM非叶子节点存储的数据结构和叶子节点一致，其含义基本一致，不过其内部叶子节点不再指向真实的数据页面，而是指向另一个FSM Page。整体树形结构默认为3层，如下图所示：

这里每个节点对应一个FSM Page，其中第0层就是上文提到的叶子节点，可以存储约4000个页面(32MB)的空闲空间信息，3层树状结构理论上可以管理4000*4000*32M(约512TB)空闲空间，对于单表容量最大32TB的OpenGauss来说完全够足够了。
每个节点通过level和level内编号的逻辑地址唯一标识，比如根节点的地址为add(2,0)。相应地，FSM页面的逻辑地址，唯一对应一个物理地址，也就是FSM文件中该block的序号，如根节点的物理地址为0，也就是FSM文件的第0个页面。FSM页面的物理地址增长顺序对应上图中FSM树状结构的深度优先遍历顺序，比如上图中，若当前FSM文件中最后一个页面的序号为LeafNodesPerPage+1, 逻辑地址为Addr(0,LeafNodesPerPage-1)，且此时FSM文件需要继续扩展一个页面，则下一个页面LeafNodesPerPage+2的逻辑地址为Addr(1,1)，基于这种规则，新增FSM页面只需要向右扩展树形结构，不涉及页面分裂。

数据页面序号和FSM叶子节点序号按顺序对应，逻辑地址Addr(0,0)的FSM页面管理0到LeafNodesPerPage-1的数据页面，依此类推。

FSM逻辑地址数据结构FSMAddress：

typedef struct
{
	int			level;			// 所在的层数
	int			logpageno;		// 该层的第几个节点
} FSMAddress;

其和物理地址BlockNumber的映射关系见函数fsm_logical_to_physical：

BlockNumber fsm_logical_to_physical(const FSMAddress& addr)
{
    BlockNumber pages;
    int leafno;
    int l;

    leafno = addr.logpageno; // 同一层内序号
    for (l = 0; l < addr.level; l++)
        leafno *= SlotsPerFSMPage; // 在树状结构中，叶子节点层有leafno+1个节点在物理顺序上比addr对应节点小

    pages = 0;
    for (l = 0; l < FSM_TREE_DEPTH; l++) {
        pages += (BlockNumber)leafno + 1;
        leafno /= SlotsPerFSMPage;
    } // 假设节点为叶子节点，把每一层比addr对应节点靠前的节点都加起来

    pages -= (BlockNumber)addr.level; // 如果节点非叶子节点(level不为0)则上面去掉步骤多加的个数，比如节点level为1，那循环里多做了一次 pages += 0 + 1

    return pages - 1; // 页号起始值为0，所以-1
}

空闲空间查找

FSM页面内空闲空间查找

一个FSM页面管理约4000个数据页面的空间，其空闲空间查找接口函数为fsm_search_avail，具体代码如下：

// buf为FSM页面buffer，minvalue为1到255的所需空间映射值，advancenext为true则下次查找位置向后移一个页面, 是否持有buffer的排他锁
int fsm_search_avail(Buffer buf, uint8 minvalue, bool advancenext, bool exclusive_lock_held)
{
    Page page = BufferGetPage(buf);
    FSMPage fsmpage = (FSMPage)PageGetContents(page); // 即前文介绍的FSMPageData
    int nodeno; // 完全二叉树数组下标
    int target; // 本次搜索的node起始位置
    uint16 slot; // 叶子节点层序号，即nodeno - NonLeafNodesPerPage

restart:

    if (fsmpage->fp_nodes[0] < minvalue)
        return -1; // 如果根节点映射值小于预期值，说明这个FSM页面管理的数据空间里没有符合条件的数据页，直接返回-1

    target = fsmpage->fp_next_slot; // 上次调用fsm_search_avail时设置的此次搜索起始点，受advancenext影响，若其为true，则fp_next_slot为上次搜索结果的右兄弟。这样做的好处是相对避免多个线程间争用同一个数据页面。
    if (target < 0 || (unsigned int)(target) >= LeafNodesPerPage)
        target = 0; // 如果值fp_next_slot无效则此次搜索从头开始
    target += NonLeafNodesPerPage; // fp_next_slot为叶子节点序号，对应的完全二叉树下标要加NonLeafNodesPerPage

    nodeno = target;
    while (nodeno > 0) {
        if (fsmpage->fp_nodes[nodeno] >= minvalue)
            break; // 当前数据页有足够空间则返回

        nodeno = parentof(rightneighbor(nodeno)); // 否则从当前叶子节点的右兄弟的父亲节点开始搜索，注意rightneighbor如果已经在最右点则不会移动
    } // 这里我们可以看到其搜索路径始终往右兄弟和父亲节点的方式，如果碰到最右边则只向上找父亲节点，搜索范围基本上是一个每次向右扩大一倍的三角形，所以时间复杂度是logN。这个循环结束后，我们找到了一个符合条件的节点，而这个节点有不小的概率是非叶子节点。

    while (nodeno < NonLeafNodesPerPage) { // 从当前节点向下层找符合条件的孩子，直到叶子节点，和上面步骤不同，这里左孩子优先，所以整体上所有节点被搜索到的概率比较均匀。
        int childnodeno = leftchild(nodeno);

        if ((unsigned int)(childnodeno) < NodesPerPage && fsmpage->fp_nodes[childnodeno] >= minvalue) {
            nodeno = childnodeno;
            continue;
        }
        childnodeno++; /* point to right child */
        if ((unsigned int)(childnodeno) < NodesPerPage && fsmpage->fp_nodes[childnodeno] >= minvalue) {
            nodeno = childnodeno;
        } else { // 这里单个FSM页面内，叶子节点和非叶子节点不一致了，说明页面损坏。
            RelFileNode rnode;
            ForkNumber forknum;
            BlockNumber blknum;

            BufferGetTag(buf, &rnode, &forknum, &blknum);
            ereport(DEBUG1,
                    (errmsg("fixing corrupt FSM block %u, relation %u/%u/%u",
                            blknum,
                            rnode.spcNode,
                            rnode.dbNode,
                            rnode.relNode)));

            /* make sure we hold an exclusive lock */
            if (!exclusive_lock_held) {
                LockBuffer(buf, BUFFER_LOCK_UNLOCK);
                LockBuffer(buf, BUFFER_LOCK_EXCLUSIVE);
                exclusive_lock_held = true;
            }
            fsm_rebuild_page(page); // 通过叶子节点值重建整个FSM Page
            if (IsSegmentFileNode(rnode)) {
                PageSetLSN(page, GetXLogInsertRecPtr());
                MarkBufferDirty(buf);
            } else {
                MarkBufferDirtyHint(buf, false);
            } // 将这个FSM页面置脏，和数据页面一样等待pageWriter刷到磁盘
            goto restart; // 重新查找
        }
    }

    slot = nodeno - NonLeafNodesPerPage; // 数组下标改为数据页序号(slot号)

    fsmpage->fp_next_slot = slot + (advancenext ? 1 : 0); // fp_next_slot = slot + 1让别的线程尽量使用别的数据页，减少冲突

    return slot;
}

堆表和索引空闲空间查找

上面我们介绍了一个FSM页内的数据查找，对于堆表的空闲空间搜索，查询入口为GetPageWithFreeSpace，其逻辑多了整个FSM树状结构的搜索

BlockNumber GetPageWithFreeSpace(Relation rel, Size spaceNeeded)
{
    uint8 min_cat = fsm_space_needed_to_cat(spaceNeeded); // 需要的空间映射为1到255的值

    return fsm_search(rel, min_cat); // 从FSM树状结构查找返回数据页号
}

static BlockNumber fsm_search(Relation rel, uint8 min_cat)
{
    int restarts = 0;
    FSMAddress addr = g_fsm_root_address; // addr (2, 0) 第二层第0个节点，也就是根节点

    gstrace_entry(GS_TRC_ID_fsm_search);

    for (;;) {
        int slot;
        Buffer buf;
        uint8 max_avail = 0; // 存储搜索过程中页面的最大空闲空间

        buf = fsm_readbuf(rel, addr, false); // 读取FSM页面
        /* Search within the page */
        if (BufferIsValid(buf)) {
            LockBuffer(buf, BUFFER_LOCK_SHARE);
            slot = fsm_search_avail(buf, min_cat, (addr.level == FSM_BOTTOM_LEVEL), false); // FSM页面内搜索slot
            if (slot == -1)
                max_avail = fsm_get_max_avail(BufferGetPage(buf)); // 如果FSM buffer有效，但时不满足min_cat，则先把它的max_avail记录，后续更新
            UnlockReleaseBuffer(buf);
        } else
            slot = -1; // buffer无效

        if (slot != -1) { // 找到符合条件的slot了
            if (addr.level == FSM_BOTTOM_LEVEL) { // 如果当前FSM节点为叶子节点，那slot对应数据页面，计算数据页面block号后返回
                return fsm_get_heap_blk(addr, (uint16)slot);
            }
            addr = fsm_get_child(addr, (uint16)slot); // 当前FSM节点非叶子节点，则addr更新为对应下层FSM页面，下一次循环继续调用fsm_search_avail查找
        } else if (addr.level == FSM_ROOT_LEVEL) { // 如果没找到有效slot，并且当前节点为根节点，那么说明当前表或者索引内没有符合条件的页面，返回InvalidBlockNumber
            return InvalidBlockNumber;
        } else { // 没搜到符合的，但是不是根节点，那么可能时搜到的父亲节点和子节点不统一，搜错了路径，可以更新fsm信息，而后继续从根节点开始搜索。
            uint16 parentslot;
            FSMAddress parent;

            parent = fsm_get_parent(addr, &parentslot); // 找父亲节点
            fsm_set_and_search(rel, parent, parentslot, max_avail, 0); // 更新父亲节点对应的slot值

            if (restarts++ > 10000) { // 重新搜索超过10000次则放弃，实际情况应该不会走到这个分支
                return InvalidBlockNumber;
            }

            addr = g_fsm_root_address;
        }
    }
}

对于堆表数据来说，要写入数据时，都会找FSM获取符合条件的页面，而在索引空间中，略有不同。因为索引数据其本身就是一个有序的树状搜索结构，对于新加入的数据，key值就已经决定了它需要插入到哪个位置。因此索引只会在页面分裂时向FSM索要空页面，得到页面后，后续插入逻辑由其自己控制。

FSM更新

FSM信息需要不断更新，其主要的接口为fsm_set_and_search。但基于代价考虑，FSM的更新在大部分场景下都不是实时的，比如像页面插入一行数据，不会立即更新其对应的FSM slot。FSM主要在3个场景下更新：1.上文提到的堆表空闲空间查找的过程中，对不符合条件的页面，会顺带更新 2.新增或者合并数据页面时会更新FSM 3.auto vacuum

fsm_set_and_search主要代码如下：

// rel为数据表，addr为FSM页面的逻辑地址，slot为页面中要更新的位置，newValue为新的空闲空间映射值，minValue只在search为true时用到，此时这个函数会额外执行fsm_search_avail并返回
static int fsm_set_and_search(Relation rel, const FSMAddress &addr, uint16 slot, uint8 newValue, uint8 minValue,
    bool search)
{
    Buffer buf;
    Page page;
    int newslot = -1;

    buf = fsm_readbuf(rel, addr, true);
    LockBuffer(buf, BUFFER_LOCK_EXCLUSIVE); // 因为要更新buffer内容所以加排他锁

    page = BufferGetPage(buf);
    if (fsm_set_avail(page, slot, newValue)) {
        MarkBufferDirtyHint(buf, false);
    } // 如果fsm_set_avail更新FSM页面的slot取值成功，则把这个FSM页面放入脏页队列

    if (minValue != 0 && search) {
        newslot = fsm_search_avail(buf, minValue, addr.level == FSM_BOTTOM_LEVEL, true);
    } // 查找空闲空间

    UnlockReleaseBuffer(buf);
    return newslot;
}

bool fsm_set_avail(Page page, int slot, uint8 value)
{
    int nodeno = NonLeafNodesPerPage + slot; // slot时叶子节点编号，加NonLeafNodesPerPage得到数组编号
    FSMPage fsmpage = (FSMPage)PageGetContents(page);
    uint8 oldvalue;

    Assert((unsigned int)(slot) < LeafNodesPerPage);

    oldvalue = fsmpage->fp_nodes[nodeno];
    if (oldvalue == value && value <= fsmpage->fp_nodes[0])
        return false; // 如果新老值没变化，则返回false，表示未做修改

    fsmpage->fp_nodes[nodeno] = value;

    /*
     * Propagate up, until we hit the root or a node that doesn't need to be
     * updated.
     */
    do {
        uint8 newvalue = 0;
        int lchild;
        int rchild;

        nodeno = parentof(nodeno);
        lchild = leftchild(nodeno);
        rchild = lchild + 1;

        newvalue = fsmpage->fp_nodes[lchild];
        if ((unsigned int)(rchild) < NodesPerPage)
            newvalue = Max(newvalue, fsmpage->fp_nodes[rchild]);

        oldvalue = fsmpage->fp_nodes[nodeno];
        if (oldvalue == newvalue)
            break;

        fsmpage->fp_nodes[nodeno] = newvalue;
    } while (nodeno > 0); // 自下而上更新这个FSM页面内的非叶子节点值

    /*
     * sanity check: if the new value is (still) higher than the value at the
     * top, the tree is corrupt.  If so, rebuild.
     */
    if (value > fsmpage->fp_nodes[0])
        fsm_rebuild_page(page); // 如果更新到最后发现本次更新的值还是大于根节点，那说明这个页面损坏了，调用fsm_rebuild_page，根据叶子节点更新所有非叶子节点。

    return true;
}

bool fsm_rebuild_page(Page page)
{
    FSMPage fsmpage = (FSMPage)PageGetContents(page);
    bool changed = false;
    int nodeno;
    // 从最后一个非叶子节点开始，将其值更新为当前左右孩子的最大值
    for (nodeno = NonLeafNodesPerPage - 1; nodeno >= 0; nodeno--) {
        const int lchild = leftchild(nodeno);
        int rchild = lchild + 1;
        uint8 newvalue = 0;

        /* The first few nodes we examine might have zero or one child. */
        if ((unsigned int)(lchild) < NodesPerPage)
            newvalue = fsmpage->fp_nodes[lchild];

        if ((unsigned int)(rchild) < NodesPerPage)
            newvalue = Max(newvalue, fsmpage->fp_nodes[rchild]);

        if (fsmpage->fp_nodes[nodeno] != newvalue) {
            fsmpage->fp_nodes[nodeno] = newvalue;
            changed = true;
        }
    }

    return changed;
}
