GoldenDB是目前国内首屈一指的分布式数据库，在金融行业已有广泛的应用案例，本文带你认识一下GoldenDB的整体架构。

PS:

https://icraft.gantcloud.com/zh-CN

其实是尝试用这个网站画了2张3D图，编了这篇短文。画了一张后发现操作不够便捷，画起来比较耗费时间，想画得好看不太容易，还没有PPT画得方便。

整体架构说明

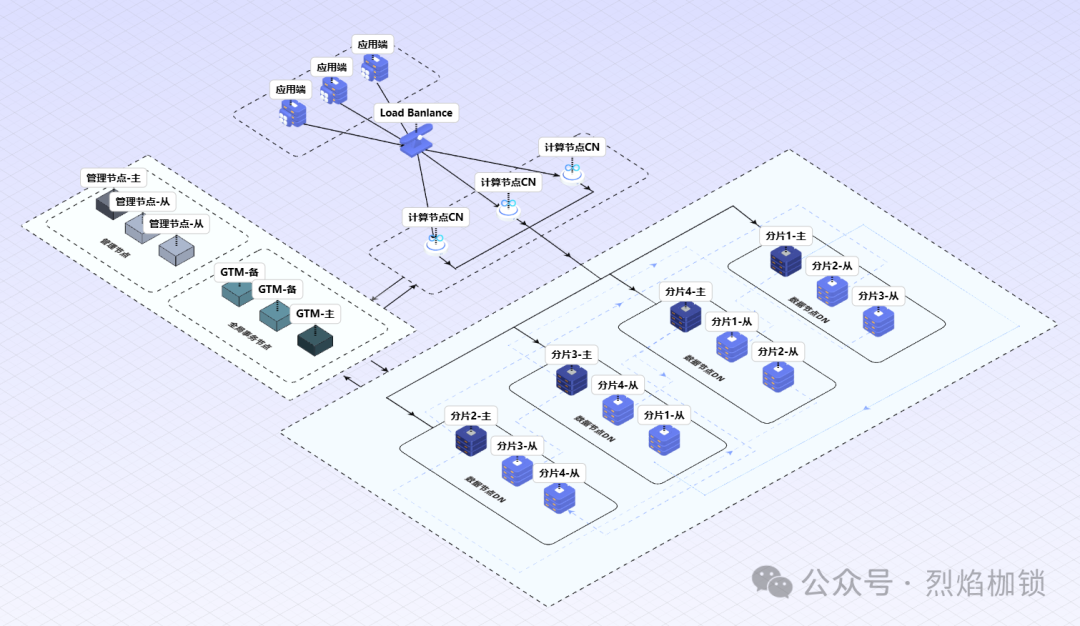

GoldenDB整体架构如上图所示。

包括：计算节点CN、数据节点DN、管理节点、GTM节点 四个部分。

实际安装过程中，非核心系统管理节点和GTM节点可以合并部署，计算节点和数据节点根据实际性能需求也可以合并部署。

• 计算节点接收SQL请求，生成分布式查询计划；访问数据节点，完成SQL请求。

• 数据节点用于数据存储、执行Sql操作和本地事务。每个分片可以看成一个mysql。不同节点之间的分片进行数据同步保证三副本。

• GTM节点：全局事务管理器，负责维护全局事务的全生命周期，提供申请、释放、查询全局事务的能力。

• 管理节点：负责集群节点的管理，不涉及业务，以及统一操作维护入口。

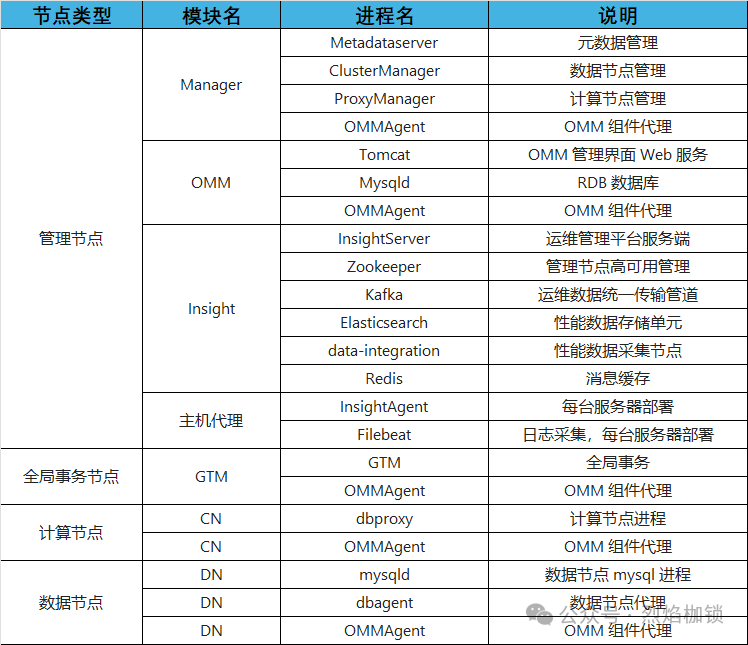

节点功能拆解

可以看到这里面用了tomcat、activemq、kafka、zookeeper、es、filebeat等开源软件。

根据内部人士消息，明年起安装的数据库使用的开源软件就只有zookeeper了，作为管理节点选主使用。其它功能都集成到了InsightServer中。

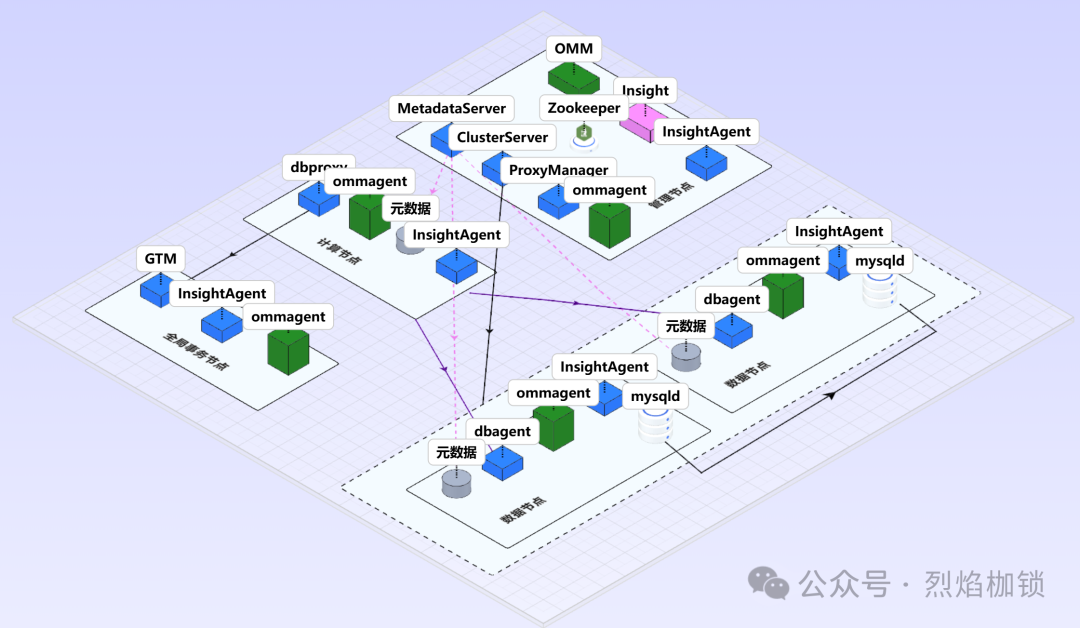

目前各组件大致的访问关系如下图所示：

具体说明如下：

• 计算节点和数据节点之间通过dbagent通讯；
• 分片之间通过mysql的binlog同步复制；
• 事务访问计算节点，如果需要申请全局事务ID，会通过GTM管理节点申请GTID；
• ClusterManager统一管理数据节点；
• ProxyManager对计算节点进行统一管理；
• Metadataserver管理各节点的元数据信息；
• 每台服务器会部署ommagent，执行OMM下发的命令(新版本将取消该部分组件)；
• InsightAgent是主机代理，每台主机上部署，执行insightserver下发的命令，收集数据。
