一起学习Dragonfly网络拓扑

• Interconnection Networks。当一个数据包到达交换机时，交换机根据 最短路径路由MIN 和 非最短路径的路由VAL 的 路径上所有交换机队列的排队长度的和，来选择路由。

因为要获取到全局网络状态信息太难了，所以提出了一系列变种，在Dragonfly中有如下若干种实现方式：

• UGAL-G：只根据发送节点所在的Group的所有交换机的队列排队长度来进行判断。但是要实现这个依然很难，也是一个非常理想的情况。
• UGAL-L：只根据本地交换机的队列排队长度来进行判断，这种方式会产生一个问题：当在源Group中进行路由时，如果最短路径和非最短路径都要经过源Group中另一个交换机时，此时这两条路径的出口队列一致，因此总是会选择最短路径。
• UGAL-LVC：针对UGAL-L的问题进行了一点改进：将最短路径和非最短路径分为两个VC，分别排队来计算长度。但是这样又会导致数据包更偏向选择非最短路由，导致在均匀流量模式下性能不好。
• UGAL-LVC_H：针对UGAL-LVC的问题又进行了一点改进：只有在MIN和VAL的输出端口不一样的时候，才用VC的队列长度来进行判断，否则还是直接使用队列长度来判断。
• UGAL-LCR：由于只用本地信息来判断拥塞，在buffer越大时反而造成的延迟越大，因为buffer被填满了之后，上游的交换机才能通过没有credit了感知到。为了克服这个问题，可以通过当前拥塞情况主动增加credit的返回延迟，上游交换机认为返回credit越快的交换机拥塞程度越小。

死锁避免

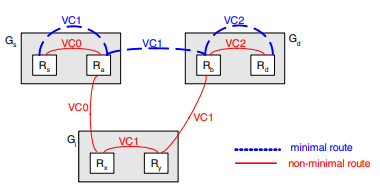

在Dragonfly中，形成环路的概率要高很多。因此，如果使用最短路由，需要2个VC来避免死锁；如果使用非最短路由，需要3个VC来避免死锁。
