本文探讨了Linux网络协议栈的复杂性与功能，强调了协议无关层、BSD Socket层和INET Socket层在数据传输过程中的关键作用。接着，文章讨论了虚拟网络设备如Tun/Tap、veth、bridge和OVS在网络数据传输中的重要性。文章还详细分析了容器网络的构建与运作，特别是网络命名空间在实现隔离中的核心作用，以及Docker在建立基础网络设施和组织容器通信中的关键角色。
CloudTech TEAM 文 / 孙连辰
01 Linux网络深度剖析
探索网络协议栈的复杂性与功能
优先讨论容器网络架构之前，我们要深入了解Linux网络的结构与基础功能。在容器云网络的构成上，Linux网络起着根本性作用。网络连接的复杂过程，涵盖从硬件数据的封装到更高层的程序调用和连接，这一连串的操作体现为需要对数据进行逐层封装的操作。因此层与层之间的数据传递都是有序进行的，这就导出了众所周知的OSI七层协议模型。

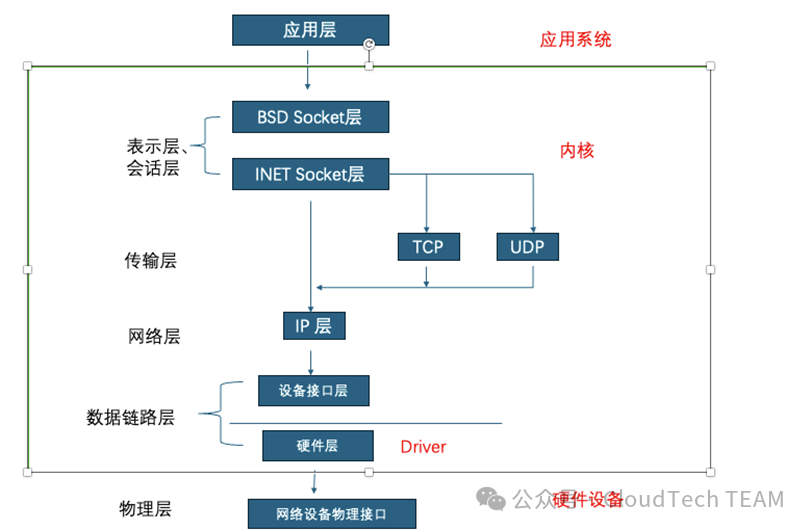

在探讨网络协议层面时，我们关注以下几个层次：
协议无关层（Protocol Agnostic Interface） —— 为了简化网络协议层的多样性（如TCP、UDP、SCTP等），此层提供给系统调用一个简单、统一的接口，让上层无需关心底层协议的复杂性。
BSD Socket层 —— 提供一个统一的SOCKET操作接口，与socket结构体紧密相关联。
INET Socket层 —— 主要调用IP层协议，同样与sock结构体密切联系。

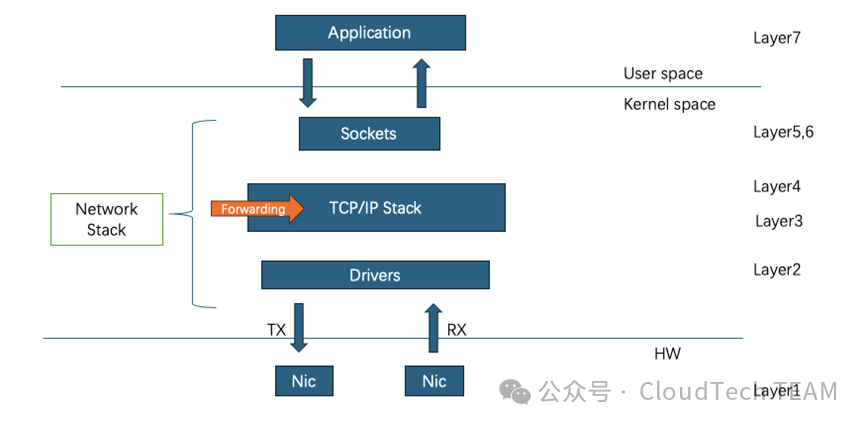

这些层次控制从应用数据的产生到物理网卡发送的整个过程。对于运维人员而言，掌握网络协议栈的基础结构知识即可应对大多数工作需求。Linux网络协议栈包括多个函数和数据结构（如file、socket、sock、sock_common等），这些都是网络传输的基础。图示可以明确展示各层间的关联和数据的流向。
基于虚拟网络设备的传输实现
Linux网络的实现需要依赖于虚拟网络设备，包括Tun/Tap、veth、bridge以及Open vSwitch (OVS)。通过这些设备，网络数据才能在用户空间与内核空间对换，并最终通过物理网卡送出。特别是对于虚拟设备的应用，Tun/Tap为数据提供点对点传输模式，veth设备则因其成对的特性，适用于连接不同的网络命名空间。

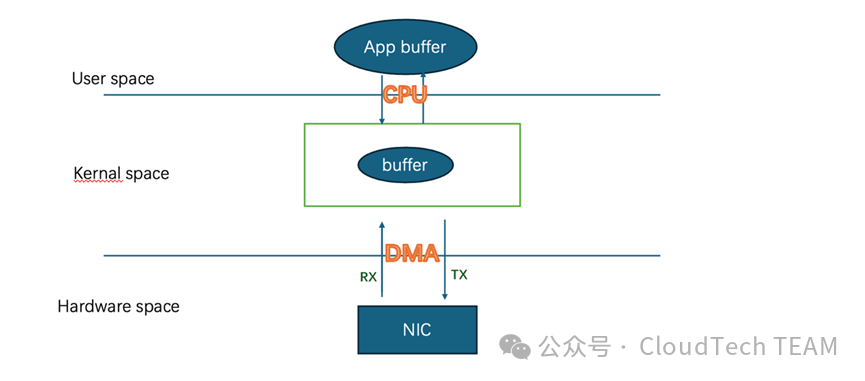

图解中提到，数据传递需要借助CPU缓冲区（buffer），以及网卡的DMA。虚拟设备不仅仅是数据传输过程中的中转站，更是网络隔离与虚拟网络构建的基石。例如，通过配置虚拟网卡接口的IP、子网掩码，可以将其接入到网桥，进一步扩展虚拟网络的边界。
02 容器网络的构建与运作

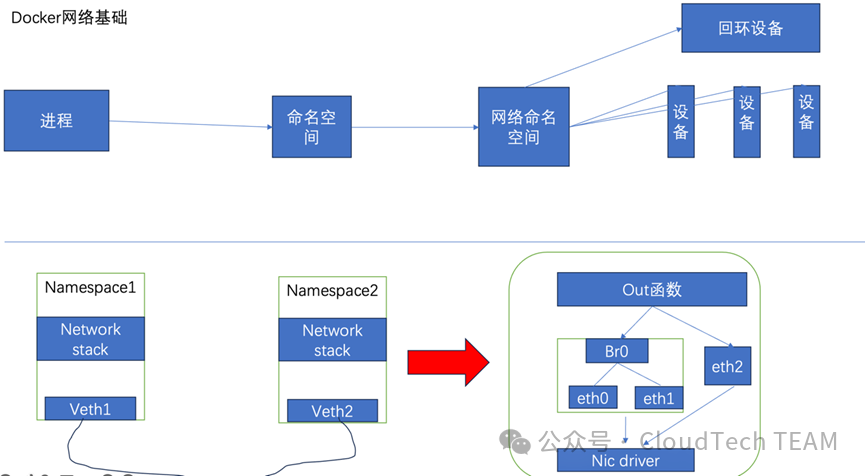

在提到容器网络时，网络命名空间（net限定的Namespace）扮演核心角色。隔离是通过定义不同的Namespace来实现，比如IPC、Net、Mount等，这样处于不同namespace的进程看似在独立的实例中运行而不互相干扰。

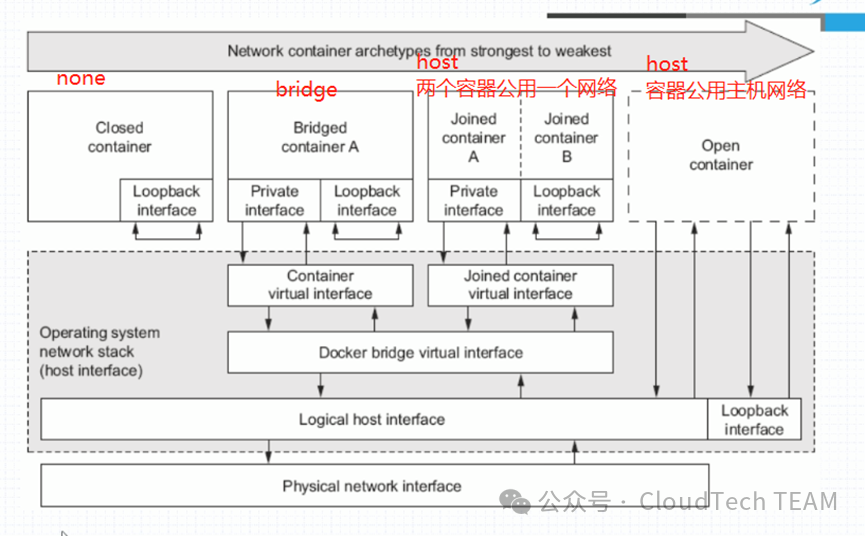

从Docker角度来看，它在启动时会建立基础网络设施，比如docker0网桥，它关联后续创建的容器。使用的网络模式包括host、container、none和bridge，其中bridge是最为普遍的模式。
容器网络的组织与通信

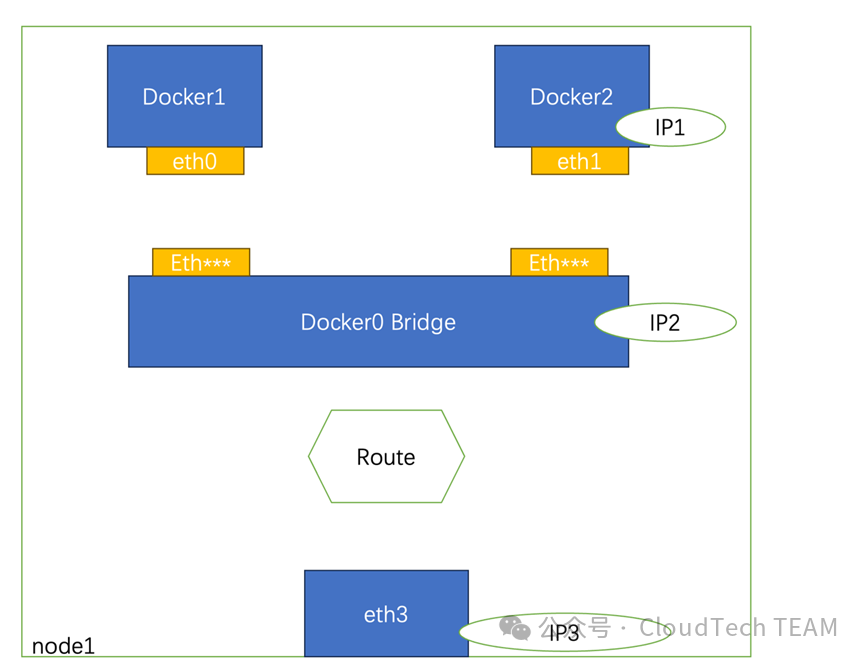

Docker服务器启动后所创建的docker0虚拟桥接以及容器中的虚拟网卡是容器通信的两个关键组件。这些虚拟网卡一端在容器内，另一端在docker0上，它们支持容器内部通信或主机与容器间的通讯。当涉及到外部网络接入时，Network Address Translation (NAT) 或Direct Network Access Translation (DNAT) 被用以实现网络的连接。而整体连接则如下图所示：
03 总结
容器网络的构造详解到此告一段落，随后的章节中，我会继续分享多服务如何在Kubernetes集群中发布，以及Kubernetes使用的更为复杂的网络策略等内容。希望这些分享能够为理解容器网络的构建与管理提供基础。
