VFS模块原理
Linux内核中，使用VFS模块抽象文件系统一致的行为，并提供统一的上层文件I/O调用接口，屏蔽掉底层不同文件系统具体的实现，因此，其可以灵活的加载/卸载多种不同的文件系统。

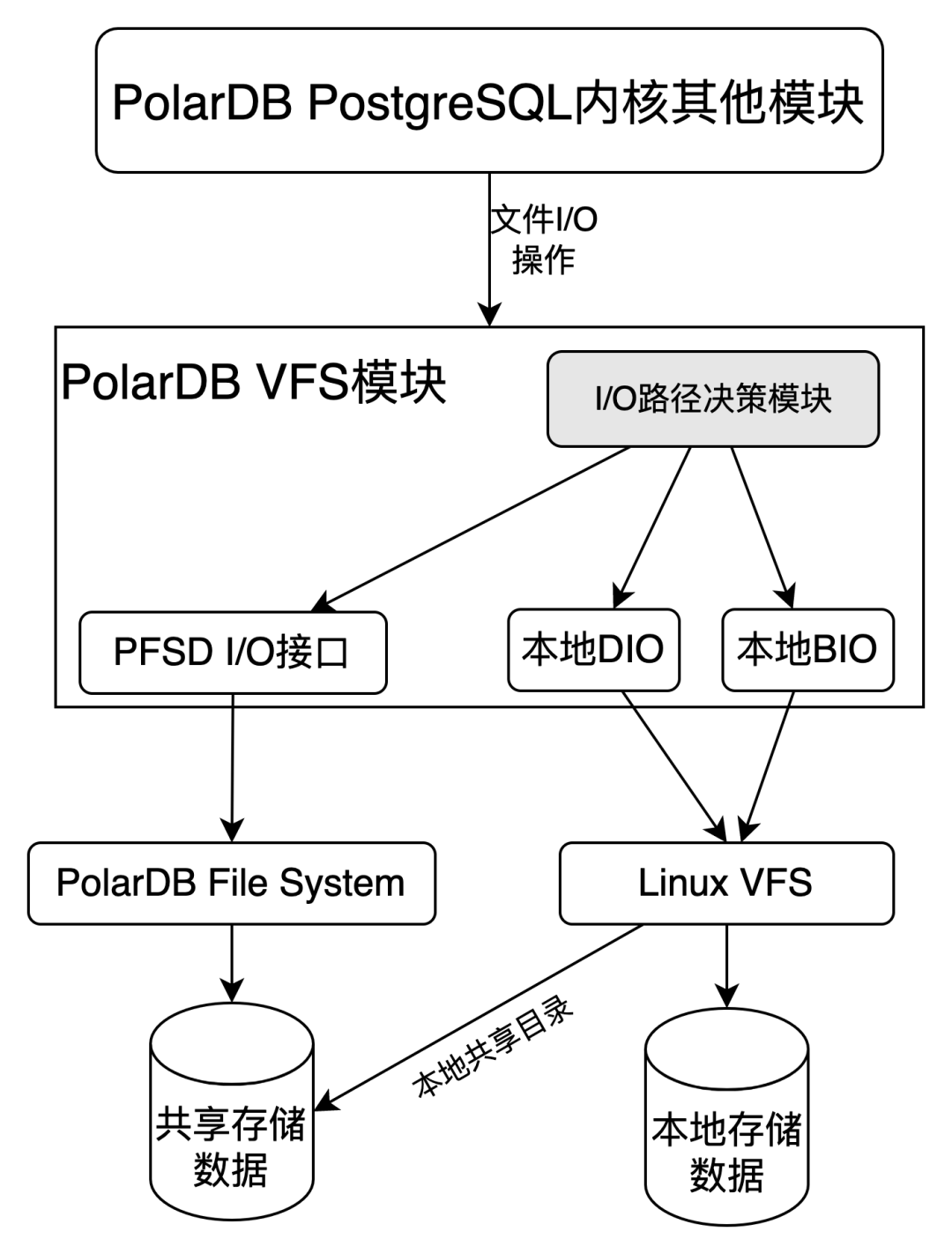

PolarDB PostgreSQL版是基于 Shared-Storage 的存储计算分离架构，也需要适配底层不同的 Shared-Storage 实现，为了达到和Linux内核一样灵活的适配不同的共享存储文件系统，PolarDB PostgreSQL提出了PolarDB VFS（PolarDB Virtual File System）模块，其大体架构如下图所示。
PolarDB VFS模块针对上层其他模块传入的I/O操作进行了分类处理，将I/O操作交给对应的文件系统实现接口进行处理。分类的依据是文件路径，一个具体的文件路径只对应一个具体的文件系统，不允许出现一个文件路径对应多个文件系统的现象。
PolarDB VFS模块目前支持三种具体的文件系统实现：PolarDB File System文件系统、本地Direct I/O文件系统、本地Buffer I/O文件系统。在此架构下，PolarDB VFS模块可以灵活地添加/删除底层不同的文件系统实现，并且还可以在VFS模块中对I/O操作执行不同粒度的监控。
VFS模块实现
路径协议
在前述章节“PolarDB PostgreSQL版手动部署与共享存储配置介绍”中，提到了PoalrDB PostgreSQL使用参数polar_datadir配置共享存储的路径，该参数的格式为：polar_datadir=[protocol://]path。
PolarDB PostgreSQL借鉴了URL的格式，对polar_datadir路径进行了类似的划分，分为protocol和path两部分，其中protocol就是对底层不同文件系统实现的标识，支持三类：“pfsd://”、“file-dio://”、“file://”，分别对应PolarDB File System文件系统、本地Direct I/O文件系统、本地Buffer I/O文件系统。对于每个具体路径协议的内部实现原理，将会在接下来的文章中介绍。
一个文件的I/O操作，最开始传入的参数都是路径，因为路径中包含protocol字段，因此，可以确定其对应的具体文件系统实现，即使后期如read、write等I/O操作不再需要文件路径，但由于PolarDB VFS模块中已经缓存了句柄fd对应的具体文件系统实现类别，因此，仍然可以将read、write等I/O操作交给正确的文件系统实现接口去处理。
FD缓存
根据上述内容可以得知，部分I/O操作函数是不带有路径的，因为只根据路径协议是无法辨别对应的文件系统实现类别。另外，由于不同的文件系统实现可能会同时被PolarDB PostgreSQL其他模块调用，而且不同的文件系统实现接口对于不同路径的文件，其返回的句柄fd有可能是相同的。
为了避免上述两个问题带来的影响，PolarDB VFS模块需要提供一层FD缓存来屏蔽底层不同文件系统的具体实现，其大体架构如下图所示：
FD缓存向上提供统一的VFS fd，其内部维护VFS fd与PFSD fd、DIO fd、BIO fd之间的映射关系，其维护映射关系使用的数据结构是一个空闲VFS fd链表，将空闲的VFS fd放到链表中维护，分配时从空闲链表头中取出第一个即可。链表的每一个VFS fd元素的结构及介绍如下：
typedef struct vfs_vfd
{
int fd; /* 对应的PFSD fd、DIO fd或者BIO fd的具体值 */
int kind; /* 对应的文件系统实现类别：PFSD、DIO或者BIO */
int type; /* 文件所属的类型，PolarDB PostgreSQL将文件按照其用途划分了几个类型，比如：数据、事务、WAL日志等，主要用于监控 */
int next_free; /* 下一个空闲VFS fd元素位置 */
char *file_name; /* 文件路径 */
} vfs_vfd;
I/O操作函数
为了方便将文件I/O操作函数进行管理，以及兼容不同文件系统实现类别的I/O操作函数，PolarDB VFS模块需要一个文件I/O操作函数的集合，于是定义了vfs_mgr结构体，如下所示，将open、read、write等I/O操作函数汇聚到该结构体中。
typedef struct vfs_mgr
{
int (*vfs_env_init)(void);
int (*vfs_env_destroy)(void);
int (*vfs_mount)(void);
int (*vfs_remount)(void);
int (*vfs_open)(constchar *path, int flags, mode_t mode);
int (*vfs_creat)(constchar *path, mode_t mode);
int (*vfs_close)(int fd);
ssize_t (*vfs_read)(int fd, void *buf, size_t len);
ssize_t (*vfs_write)(int fd, constvoid *buf, size_t len);
ssize_t (*vfs_pread)(int fd, void *buf, size_t len, off_t offset);
ssize_t (*vfs_pwrite)(int fd, constvoid *buf, size_t len, off_t offset);
int (*vfs_stat)(constchar *path, struct stat *buf);
int (*vfs_fstat)(int fd, struct stat *buf);
int (*vfs_lstat)(constchar *path, struct stat *buf);
off_t (*vfs_lseek)(int fd, off_t offset, int whence);
off_t (*vfs_lseek_cache)(int fd, off_t offset, int whence);
int (*vfs_access)(constchar *path, int mode);
int (*vfs_fsync)(int fd);
int (*vfs_unlink)(constchar *path);
int (*vfs_rename)(constchar *oldpath, constchar *newpath);
int (*vfs_fallocate)(int fd, off_t offset, off_t len);
int (*vfs_ftruncate)(int fd, off_t len);
DIR *(*vfs_opendir)(constchar *path);
struct dirent *(*vfs_readdir)(DIR *dir);
int (*vfs_closedir)(DIR *dir);
int (*vfs_mkdir)(constchar *path, mode_t mode);
int (*vfs_rmdir)(constchar *path);
conststruct vfs_mgr* (*vfs_mgr_func)(const char *path);
} vfs_mgr;
PolarDB PostgreSQL内核创建了全局数组vfs_mgr polar_vfs[]和全局变量polar_vfs_switch，其中polar_vfs[0]默认挂载Linux内核提供的open、read、write等文件I/O操作函数，polar_vfs[1]中的文件I/O操作函数默认为NULL，可以挂载为PolarDB VFS层实现的vfs_open、vfs_read、vfs_write等文件I/O操作函数。基于此，PolarDB PostgreSQL内核提供了polar_open、polar_read、polar_write等文件I/O操作函数，polar_*相关函数利用polar_vfs和polar_vfs_switch实现了转发操作，均是直接调用的polar_vfs[polar_vfs_switch].*相关函数实现的。

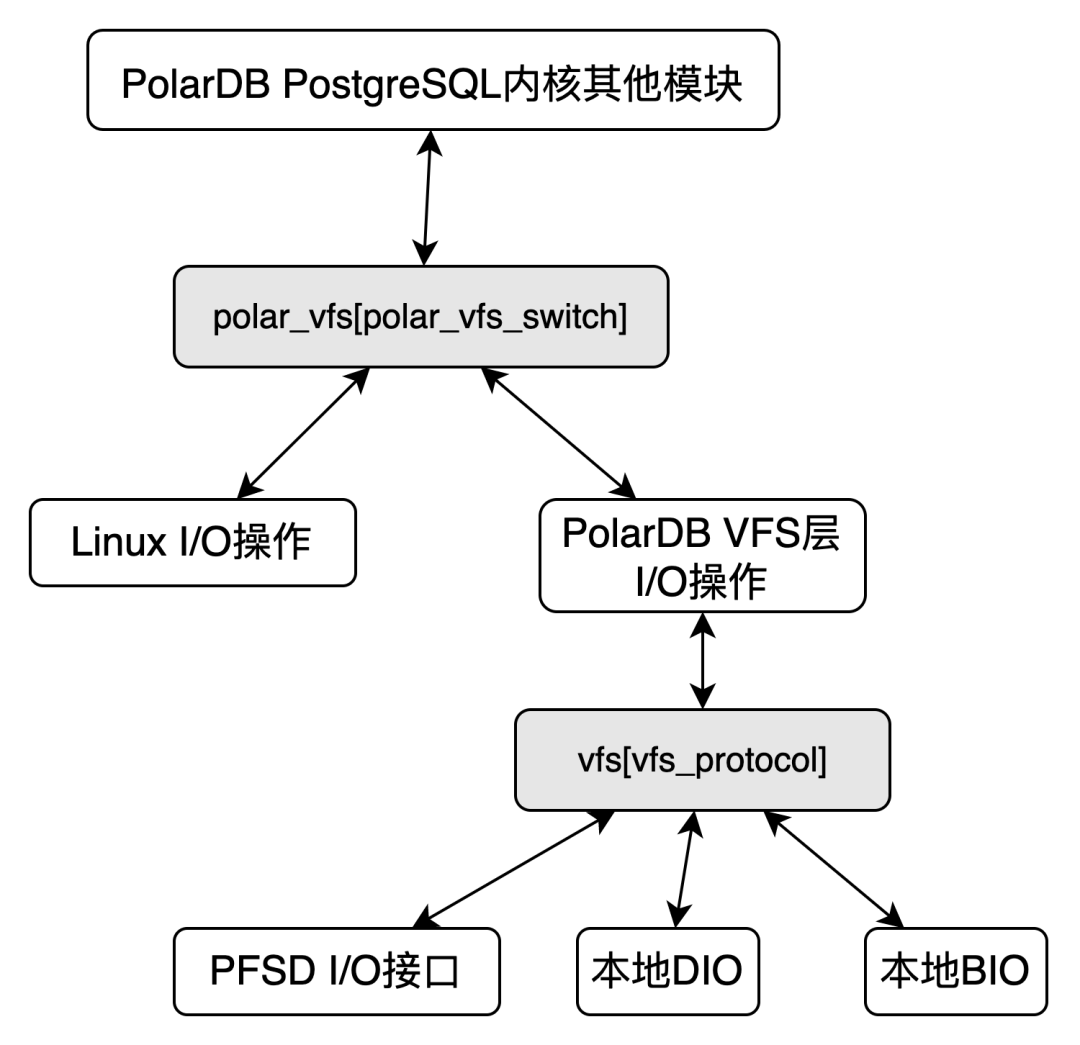

由于PolarDB VFS层实现在插件polar_vfs中，因此如下图所示，共享存储模式下，当polar_vfs插件加载后，可以将polar_vfs_switch切换为1，这样PolarDB PostgreSQL内核其他模版调用polar_*相关函数时，便被转发到了PolarDB VFS模块实现的vfs_*文件I/O操作函数中。
同样的原理，PolarDB VFS层通过全局数组vfs_mgr vfs[]将不同文件系统实现的I/O操作函数进行汇聚，通过路径协议来将一个文件的I/O操作转发到对应的文件系统实现的接口中，具体如下图所示。
VFS模块使用
PolarDB VFS层模块主要涉及到以下几个组件：polar_vfs插件、polar_datadir路径配置参数、polar_enable_shared_storage_mode共享存储配置参数。
polar_vfs插件默认放到polar_internal_shared_preload_libraries参数中，被PolarDB PostgreSQL内核启动时默认加载；
polar_datadir路径配置了共享存储路径下位置，其中包含的路径协议表明了该路径下文件的I/O操作函数最终转发到的具体文件系统实现类别，关于共享存储路径下存储的内容，将会在接下来的文章中介绍；
polar_enable_shared_storage_mode配置了该节点是否开启共享存储模式，只有打开了该参数，才可以使能PolarDB VFS模块正常工作。
具体的部署方式，可以参见前述文章“PolarDB PostgreSQL版手动部署与共享存储配置介绍”。
