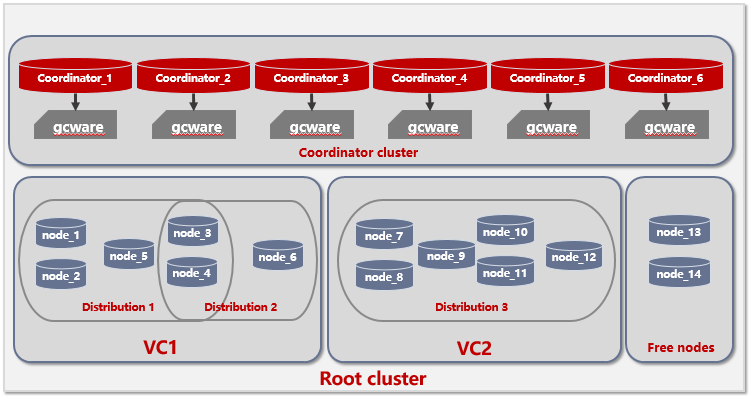

GBase 8a MPP Cluster产品部署图
GBase 8a MPP Cluster采用MPP
+ Shared Nothing 的分布式联邦架构，节点间通过 TCP/IP 网络进行通信，每个节点采用本地磁盘来存储数据。实现非对称部署，分布式管理集群和分布式调度集群部署在一个集群；分布式计算集群部署在另外一个集群。系统中的每一个节点都是相对独立的、自给的，整个系统中不存在单点瓶颈，具有非常强的扩展性。
由于没有资源共享，增加节点就可以线性地扩展数据容量和计算能力，可以从几个节点扩展到上百节点，满足业务规模增长的要求。
GBase 8a MPP Cluster产品总共包含三大核心组件，分布式管理集群GCWare、分布式调度集群GCluster和分布式存储集群GNode。它们的功能分别为：
GCluster：
GCluster负责SQL的解析、SQL优化、分布式执行计划生成、执行调度。
GCWare：
GCWare用于各节点GCluster实例间共享信息(包括集群结构，节点状态，节点资源状态等信息)，以及控制多副本数据操作时，提供可操作节点，控制各节点数据一致性状态。
通常Gclusterd与GCWare组件部署在相同的物理节点上，统称Coordinator 集群：作为整个数据库的管理者与统一入口。
GNode：
GNode是GBase 8a MPP Cluster中最基本的存储和计算单元。GNode是由GCWare管理的一个8a实例，每个数据节点上有一个GNode实例运行。GNode负责集群数据在节点上的实际存储，并从GCluster接收和执行经分解的SQL执行计划，执行结果返回给GCluster。数据加载时，GNode直接从集群加载服务接收数据，写入本地存储空间。采用虚拟集群部署策略时，可以将不同节点按不同业务特点进行物理隔离，形成不同的VC。
VC(Virtual
Cluster）:实现单个业务的独立管理，包括database、表等数据库对象。
Free Nodes （闲置节点）:不属于任何VC的gnode节点，通常是备机或待扩容或节点替换的节点。
除了以上核心组件外，还有GCMonit组件，用于定期监测GBase 8a MPP Cluster服务程序的运行状态, 一旦发现某个服务程序的进程状态发生变化，就会根据配置文件中的内容来执行相应的服务启停脚本命令，从而保证服务程序健康运行。
