案例 | 力控云端综合可视化平台，打造光伏制氢全链路数字化升级

力控科技 2025-03-10

144

云端可视化

在全球能源转型与“双碳”战略的浪潮下，氢能作为清洁能源的重要载体，正成为实现绿色低碳发展的关键突破口，以光伏等新能源发电、结合多种氢气制取工艺的应用，是未来氢能发展的主要方向。

力控此次项目服务的用户拥有目前全球规模最大的加氢站，日加氢量可达4.8吨，日服务氢能车600辆，该加氢示范站的氢气管道直接通氢能示范区涉氢测试平台，保障低成本的氢气供给。

数/字/赋/能

光伏制氢效率跃升

在传统能源管理中，设备状态监测依赖人工巡检，故障响应滞后、数据孤岛林立。

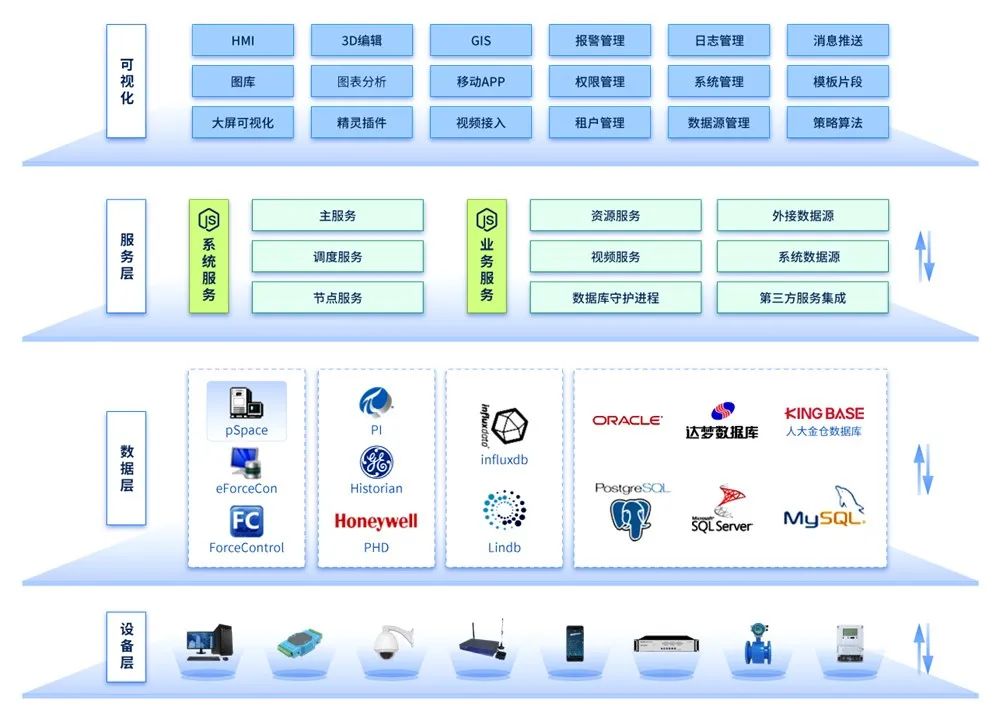

力控采用云端综合可视化平台FSmartWorx与监控组态软件ForceControl深度融合，为项目打造光伏制氢可视化监控系统，覆盖光伏发电、直流微电网、离网制氢、储能、热电联供、加氢站、园区充电桩等七大模块，实现集中可视化监控，满足用户对整体管控的要求。

系统以3D主监控界面为中枢，动态展示设备分布、电流路径及实时数据，操作人员点击屏幕即可自由切换视角、调取实时数据，远程启停设备，提升运维效率。

全链路智能管控

从动态可视到协同优化

光伏制氢的复杂性在于能源波动与设备协同的双重挑战，人工监控难以应对多系统耦合的实时需求，而力控FSmartWorx通过可视化交互，让生产运维全过程实时可控。

全景3D可视化监控

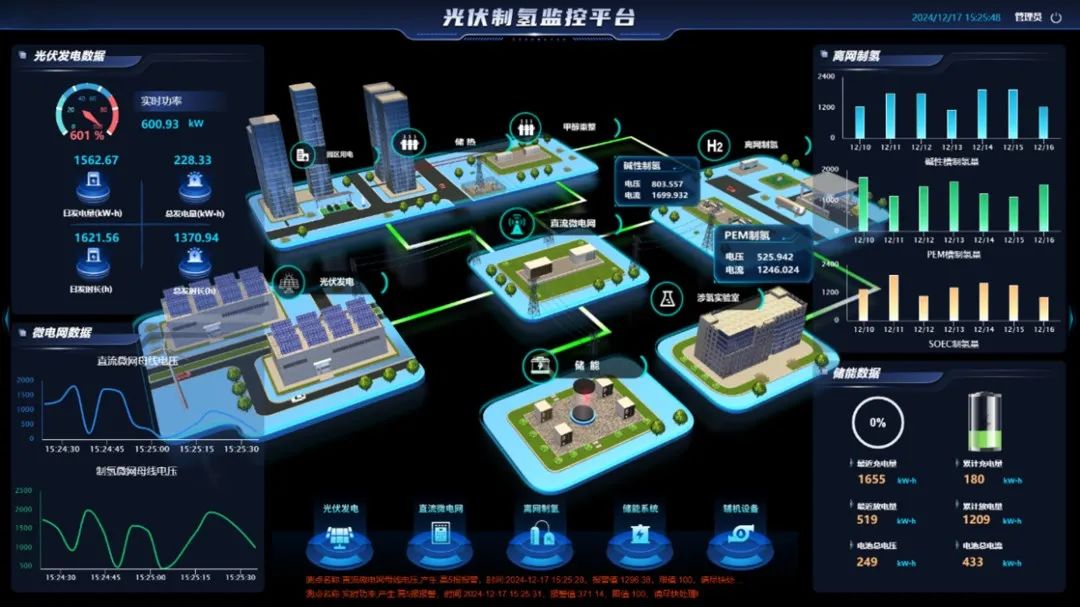

系统通过3D模型直观展示园区内所有设备分布及连接关系，支持视角旋转、缩放，动态显示电流路径，同时可任意切换至光伏发电、直流微网、制氢、储能等子模块，实现全局与局部联动。

左右侧菜单栏显示关键参数，支持隐藏与显示切换，界面底部轮播实时报警信息，双击可跳转至报警处理界面。

多系统数据采集与存储

力控光伏制氢可视化监控系统实时采集子系统的运行参数，并统一存储至调度中心平台。支持点击设备查看详细状态，可远程启停设备或修改运行参数。

智能报警

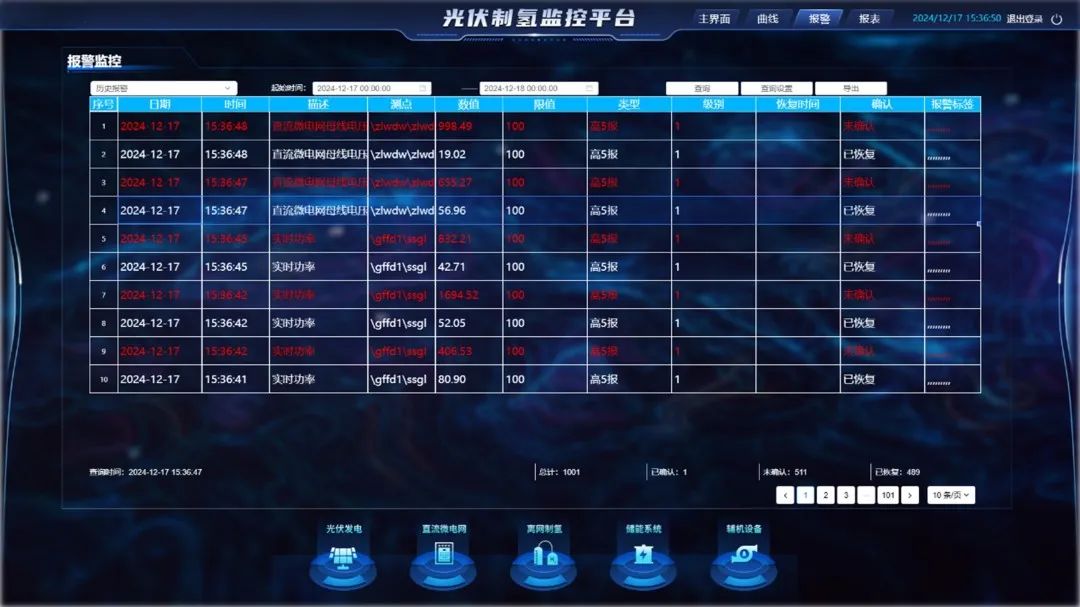

系统实时监控设备运行中产生的报警，提供报警确认、历史查询、导出等功能。报警触发时可自动切换至趋势报表界面进行故障分析。

趋势分析与数据报表

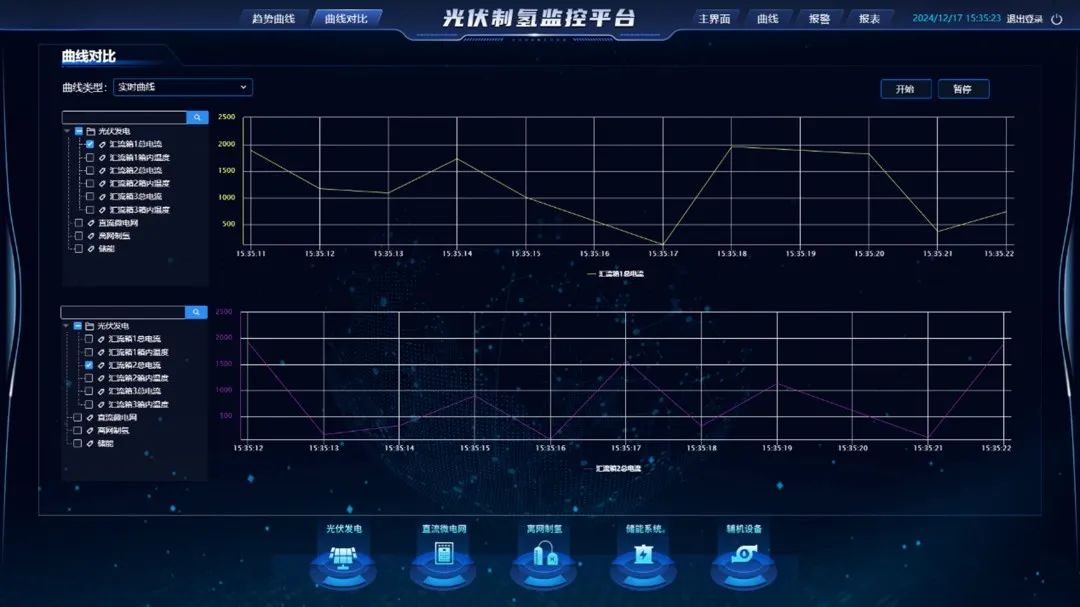

实时趋势曲线与历史曲线查询相结合，支持多点位数据对比，可自定义量程与时间范围。报表界面允许增减数据条目、调整采集周期，支持历史数据导出及周期性分析。

系统模块化管理

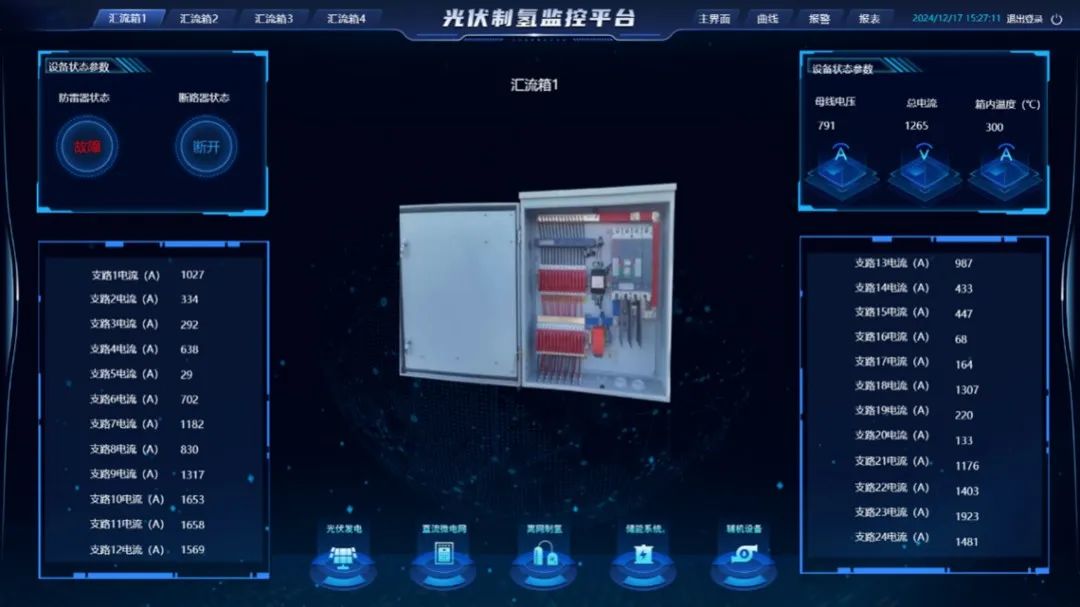

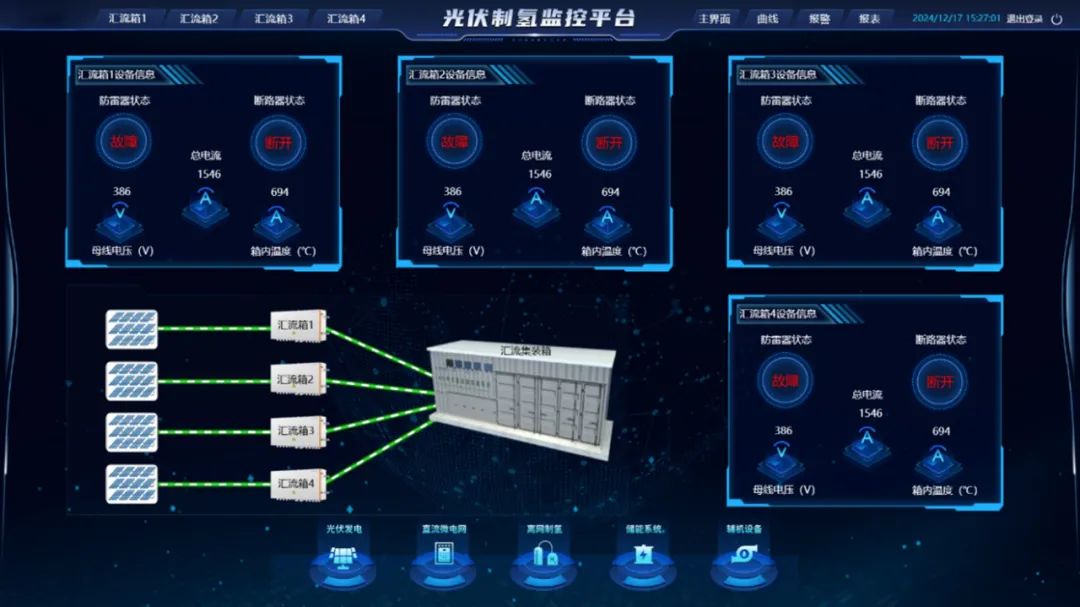

1）光伏发电：实时监测多个汇流箱状态、支路电流及发电效率，异常数据高亮提示。

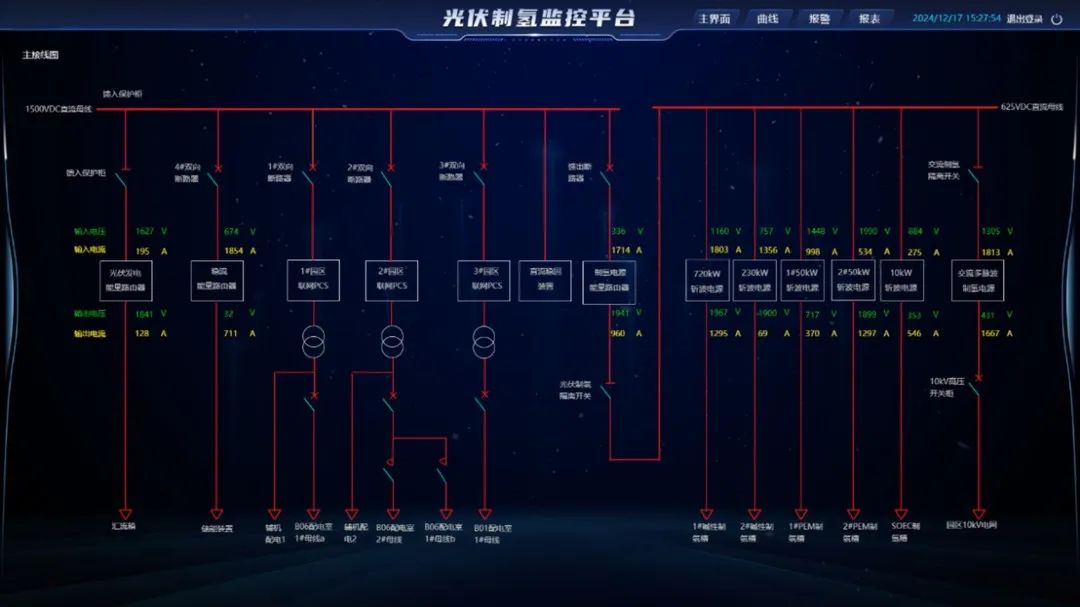

2）直流微电网：可视化展示主线路开关状态，点击设备进行远程启停与参数调整。

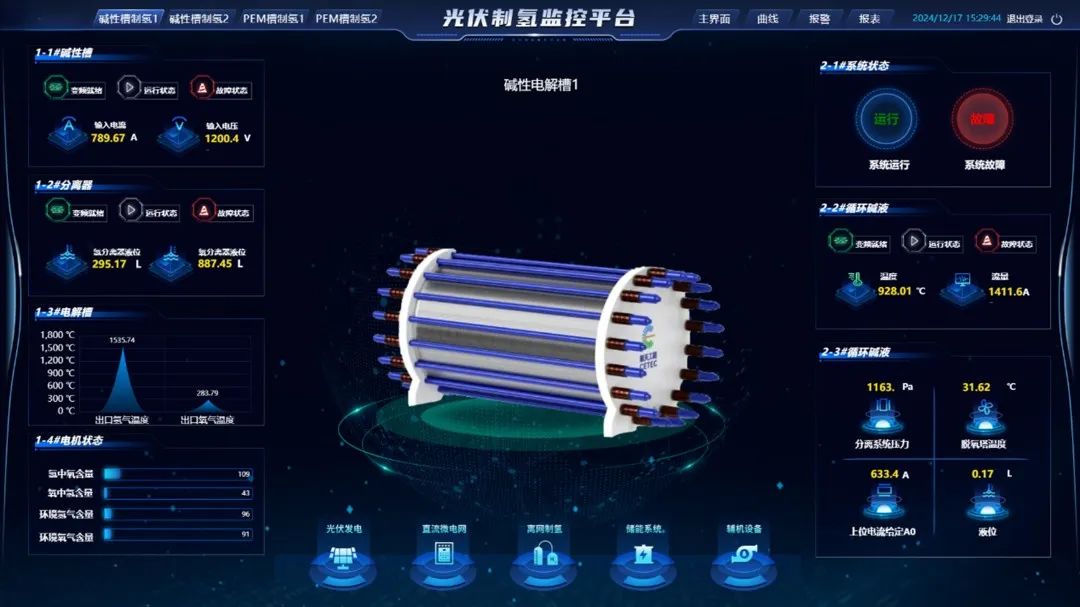

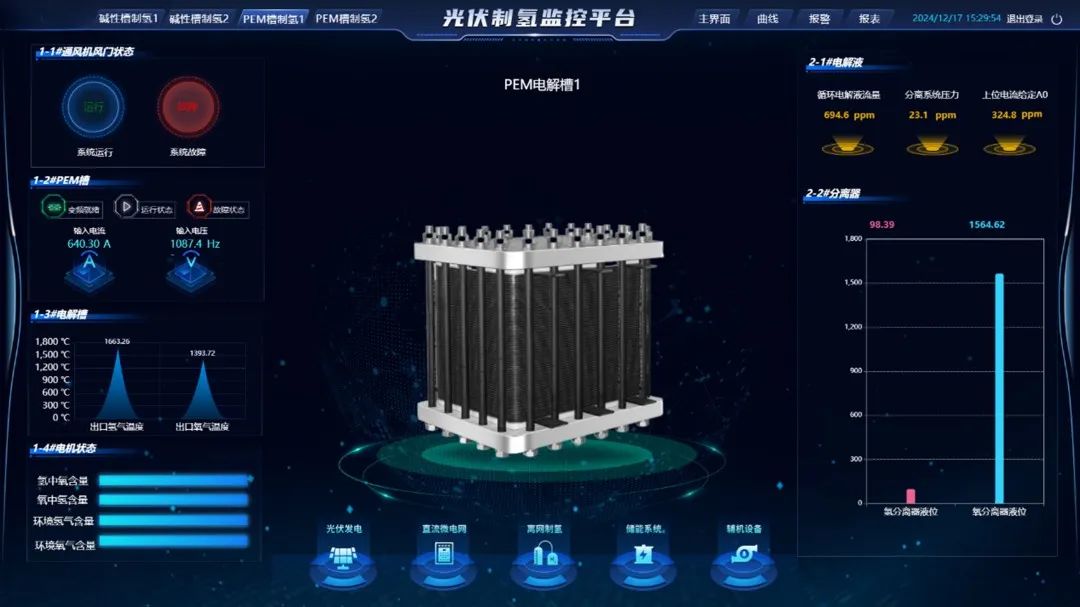

3）离网制氢：跟踪两种制氢设备运行状态、原料消耗、氢含量等数据，支持模式切换与效率分析。

4）储能系统：监控电池充放电状态、剩余电量，提供充放电策略建议。

5）辅助设备：统一管理辅机设备，确保全系统协同运行。

在双碳目标驱动下，力控打造的光伏制氢可视化监控系统为氢能产业数字化发展提供了可复制的技术范本。该系统以3D可视化技术为核心，打通光伏发电、制氢、储能、加氢等全链路数据，实现设备状态实时监控、远程操作与多系统协同优化，确保系统始终处于理想运行状态，达成安全稳定高效的生产运维目标，持续赋能清洁能源领域，为绿色低碳转型注入数字化动力。
