堆、栈、方法区到底是什么？一文带你搞懂 JVM 运行时数据区内存模型！

大家好，我是码哥。

在 JVM 的世界中，运行时数据区域是整个虚拟机的基础，它决定了程序的内存管理、线程的执行流以及垃圾回收的核心逻辑。

运行时数据区域的划分不仅体现了 JVM 的设计哲学，还在性能优化中起着至关重要的作用。

本章我们将从 JVM 的内存模型入手，逐步拆解堆与方法区的核心结构及其角色，深入解析程序计数器与栈内存的设计原理，让你理解 JVM 的内存管理机制并为调优实践打下基础。

JVM 内存模型概述

Java 虚拟机运行时内存被分为若干功能区域，每个区域承担特定的职责。

什么是 JVM 运行时数据区？

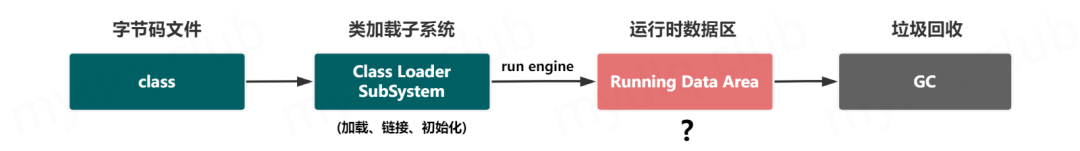

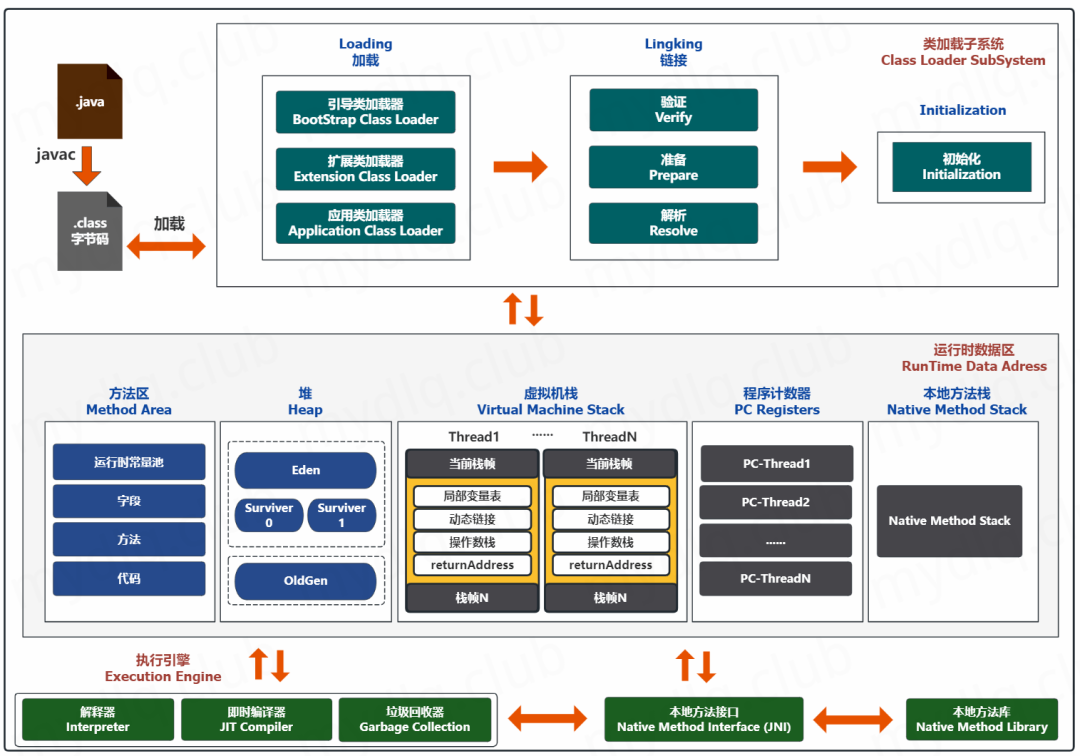

Java 虚拟机 (JVM) 可以分为三个主要的子系统，分别为 类加载器子系统
、运行时数据区
和 执行引擎
。

当 类加载子系统 完成了 加载
、验证
、准备
、解析
和 初始化
等几个阶段后，执行引擎便开始对这些初始化完成的类进行使用。

在操作系统中，每个进程通常会被分配一个虚拟的内存空间，进程的操作都在这个内存空间中进行管理。而 Java 虚拟机作为一个进程，也同样会获得操作系统分配的内存空间。

这些区域既相互独立又彼此关联，共同支撑着 Java 程序的执行。

运行时内存的划分

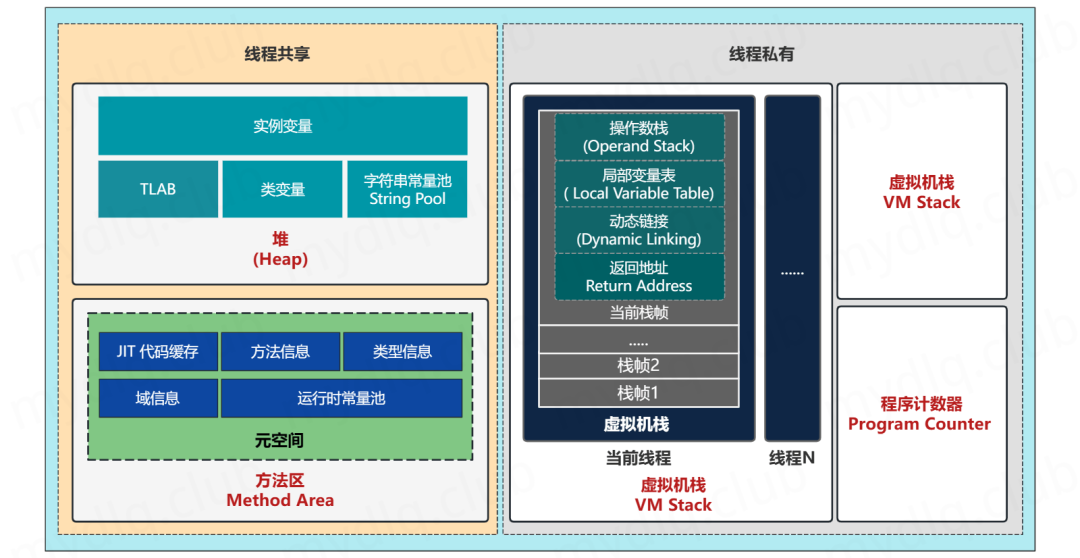

JVM 的运行时内存区域按照功能可以划分为以下几部分：

线程私有区域 ：包括 程序计数器、虚拟机栈 和 本地方法栈，这些区域与线程生命周期绑定，每个线程独立管理，不存在并发问题。

线程共享区域 ：包括 堆 和 方法区，多个线程共享这些区域，因此需要通过锁或其他同步机制解决并发访问冲突。

可以将 JVM 的内存模型类比为一座大厦：

• 线程私有区域 是每个居民的私人房间，只有主人可以进入，互不干扰。
• 线程共享区域 是大厦的公共设施（如电梯、健身房），需要所有人协同使用，并且需要制定规则避免冲突。

敲黑板：在多线程程序中，线程私有区域（如虚拟机栈）避免了共享资源争用，因此适合存储局部变量和操作数；

线程共享区域（如堆）因需要存储对象实例，成为垃圾回收的主要目标。

理解这些区域的划分，可以有效帮助我们定位内存溢出或线程争用的问题。

堆的结构与分代模型

堆是 JVM 中最大的内存区域，用于存储几乎所有对象实例和数组。堆的设计直接影响 Java 程序的性能，尤其在垃圾回收（GC）时对堆内存的操作至关重要。

堆的分代模型

JVM 中的堆被划分为两大代：

1. 新生代（Young Generation）
• 存储生命周期短的对象（大部分新建对象会存储在新生代）。
• 新生代进一步分为 Eden 区 和两个 Survivor 区（S0 和 S1）。
• GC 时，Eden 中存活的对象会被复制到 Survivor 区。
2. 老年代（Old Generation）
• 存储生命周期较长的对象，例如缓存、连接池等。
• 经过多次新生代 GC 后未被回收的对象会晋升到老年代。

堆内存的分代结构

堆的设计哲学

• 优化垃圾回收：分代模型使得垃圾回收器可以针对不同代使用不同算法。例如，新生代使用复制算法（Copying GC），而老年代使用标记-清理（Mark-Sweep）或标记-整理（Mark-Compact）算法。
• 分离对象生命周期：通过分代管理对象生命周期，提高内存分配效率。

敲黑板：在 GC 日志中，频繁的 Minor GC（新生代垃圾回收）可能提示对象创建过于频繁，而 Full GC（老年代垃圾回收）的延迟通常反映老年代空间不足。通过调优堆内存的分配，可以改善程序性能。

方法区：元数据与常量的存储

方法区(Method Area) 和 堆 类似，是在 JVM 启动时创建的，也是 JVM 运行时数据区中的一块线程共享的内存区域。方法区的内存空间在逻辑上连续，但物理上不一定连续，主要用于存储一些 类信息
、方法信息
、域信息
、JIT代码缓存
、运行时常量池
：

1. 类元数据：包括类名、字段描述、方法描述、访问权限等。
2. 运行时常量池：存储字面量（如字符串常量）和符号引用（如方法引用）。
3. 静态变量：存储类的 static
   字段，这些字段生命周期与类一致。
4. 即时编译后的代码：如 JIT 编译器生成的优化代码。

JDK 8 的方法区变迁

• 在 JDK 8 之前，方法区使用堆中的永久代（PermGen）实现。
• 从 JDK 8 开始，永久代被移除，方法区由本地内存中的 元空间（Metaspace） 取代，解决了永久代的容量限制问题。

实践场景

如果程序运行时加载了过多的类，可能会导致元空间内存不足，从而触发 OutOfMemoryError: Metaspace
。

在这种情况下，可以通过调整 -XX:MaxMetaspaceSize
参数来限制元空间的大小。

程序计数器与栈内存详解

程序计数器（Program Counter）

程序计数器（Program Counter）是 JVM 中最小的内存区域，用于记录当前线程正在执行的字节码指令地址。

• 是 线程私有 的，每个线程有独立的计数器。
• 如果当前方法是 Native 方法，程序计数器值为未定义。

程序计数器就像一本书的书签，记录了当前线程执行到哪一页，当线程被切换时可以恢复阅读位置。

Java 虚拟机栈

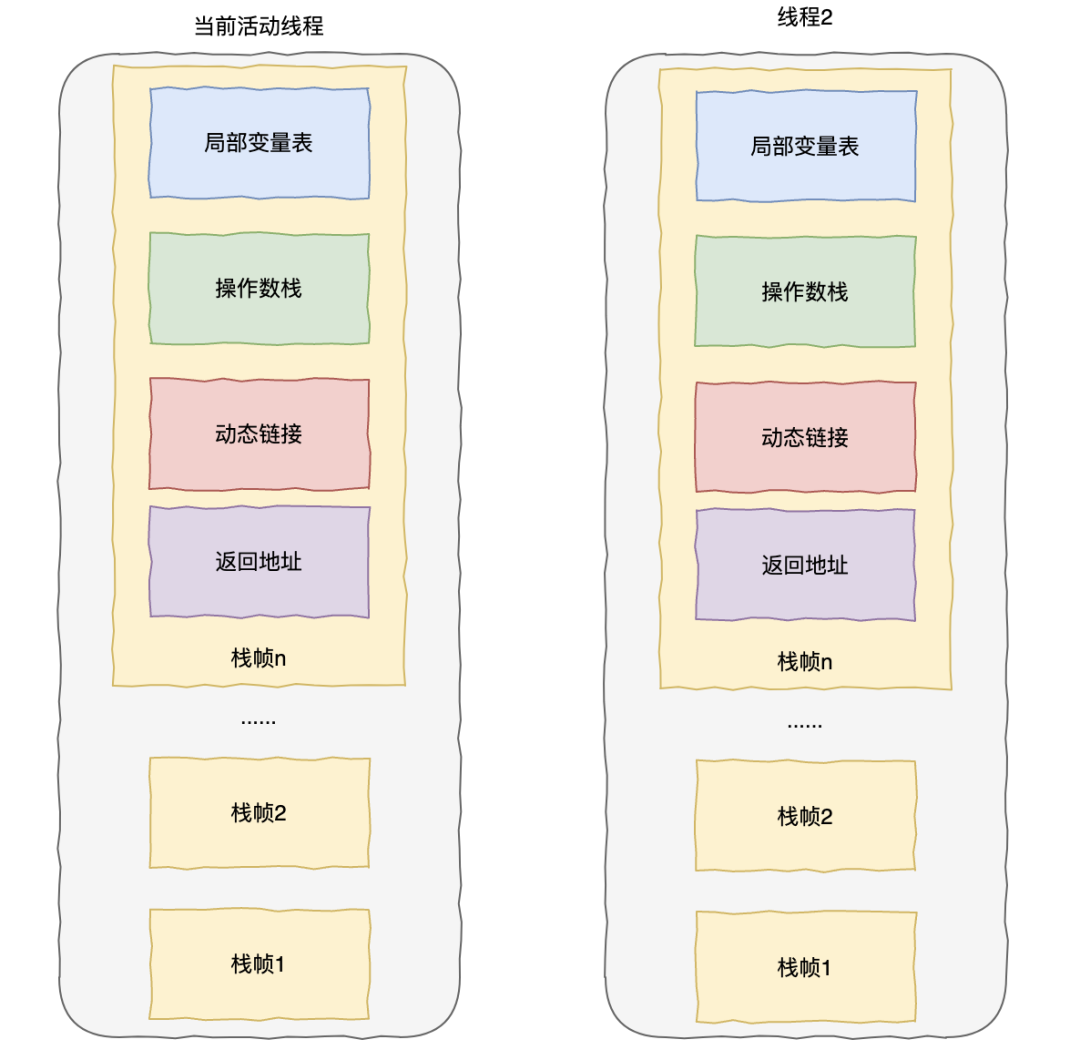

JVM 栈是线程执行方法调用的核心数据结构，保存了方法的局部变量、操作数栈和返回地址等信息。每个方法对应一个 栈帧（Stack Frame），栈帧以 后进先出（LIFO） 的顺序管理。

1. 局部变量表
• 保存基本数据类型（如 int、long）和对象引用。
• 编译期分配固定大小，运行时不允许动态调整。
2. 操作数栈
• 用于字节码指令的临时操作数存储。
• 典型操作：iadd
  从操作数栈取两个值，计算和并存回栈中。
3. 动态链接
• 用于方法调用时解析符号引用到实际内存地址。
4. 返回地址
• 方法执行完毕后，返回上层调用方法的位置。

敲黑板：如果递归调用深度过高或方法嵌套调用过多，可能会导致虚拟机栈溢出，触发 StackOverflowError
。调整 -Xss
参数可增大栈大小。

最后

通过本章的解析，我们对 JVM 的运行时数据区域有了系统性的理解，包括各区域的职责分工、具体实现和实践场景。

理解这些区域的运行逻辑是学习 JVM 垃圾回收机制与性能调优的基础。

在下一章中，我们将深入探讨对象的生命周期与内存分配策略，为垃圾回收优化奠定理论基础。
