PolarDB PostgreSQL WAL日志介绍
关于 PolarDB PostgreSQL 版
PolarDB PostgreSQL 版是一款阿里云自主研发的云原生关系型数据库产品，100% 兼容 PostgreSQL，高度兼容Oracle语法；采用基于 Shared-Storage 的存储计算分离架构，具有极致弹性、毫秒级延迟、HTAP 、Ganos全空间数据处理能力和高可靠、高可用、弹性扩展等企业级数据库特性。同时，PolarDB PostgreSQL 版具有大规模并行计算能力，可以应对 OLTP 与 OLAP 混合负载。
WAL日志
PolarDB PostgreSQL使用WAL日志来记录数据库的变动，WAL日志是用来持久化数据库的修改、保证数据库crash前后状态一致性的重要手段。
数据库一般都有自己的数据缓存池（Buffer Pool），所有的数据更新操作都是发生在Buffer Pool中，一般来说，Buffer Pool主要存在于共享内存中，由于内存具有断电不可恢复的弱点，于是要想将一笔更新操作进行持久化，必须不断地将Buffer Pool中的buffer落盘才行，为了提高性能，WAL日志结构被提出来，WAL日志可以保存数据的更新部分，将WAL日志落盘就表示数据的修改已经持久化。
PolarDB PostgreSQL数据库采用MVCC机制来保证事务的原子性，事务一旦提交，其状态需要持久化到存储上，以保证crash后事务状态不变。WAL日志提供了Transaction类型日志来记录事务状态，事务提交时，只需要将对应的WAL日志落盘，即可保证事务的持久化，既降低了事务状态持久化带来的性能损耗，又保证了crash前后事务状态的一致性，进而维护了crash前后事务的原子性。
WAL日志分类
WAL日志一般分为Redo日志和Undo日志，Redo日志是指将修改后的数据内容持久化到存储上，Undo日志是指将修改前的数据内容持久化到存储上。
根据Redo日志的特性，其回放时，需要从某一个位点A开始，向后遍历所有的WAL日志，依次回放，直到最后一条有效的WAL日志。
根据Undo日志的特性，其回放时，需要从某一个位点A开始，向前遍历所有的WAL日志，依次回放，直到指定的一条WAL日志（位点B，B <= A）。
PolarDB PostgreSQL采用Redo日志来做数据恢复，crash时第一条需要回放的WAL日志位点由ControlFile中指定的checkpoint操作的redo点提供，向后依次回放完剩余所有的WAL日志。
WAL日志文件组织
WAL日志文件由三部分组成：时间线、XLogID、SegmentID，以十六进制的形式，分别在名字中占8个字节，比如：WAL日志文件000000010000000000000001的时间线是1，XLogID是0，SegmentID是1。

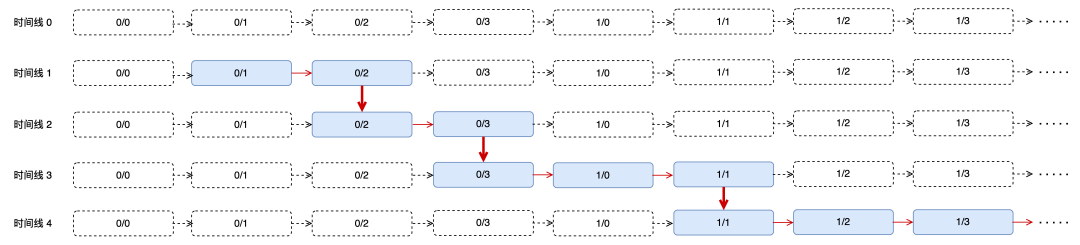

如下图所示，PolarDB PostgreSQL默认的wal segment size是1GB，第一个时间线是1，第一个XLogID是0，第一个SegmentID是1。加上时间线切换操作后的变化如图所示。其中蓝色表示实际存在的WAL日志文件，红箭头表示时间线切换操作。
WAL日志文件内部结构

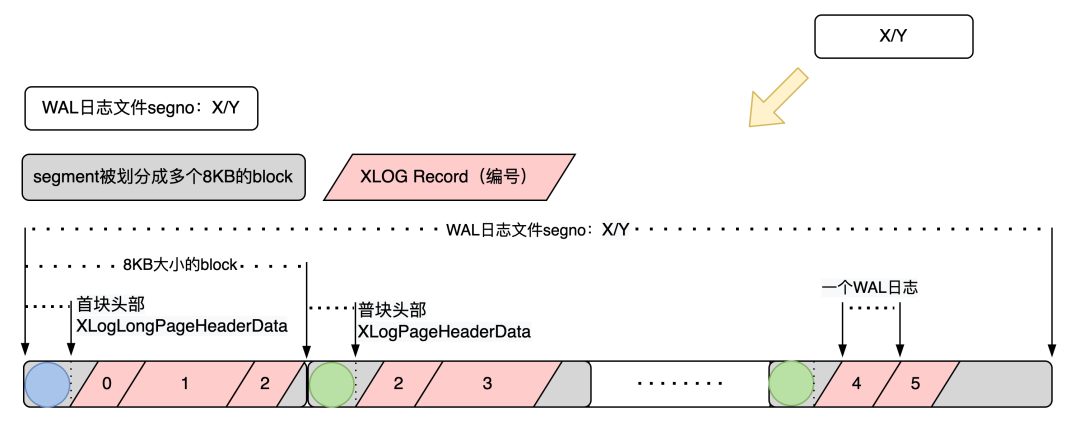

WAL日志文件由多个8KB大小的block组成，其文件大小在Initdb的时候由选项--wal-segsize指定，然后固化到ControlFile文件中。
WAL日志的每个block都由两个部分组成：header部分和data部分。header部分由于位置的不同，分为两种：XLogLongPageHeader和XLogPageHeader，其中XLogLongPageHeader是位于WAL日志文件第一个block的头部，XLogPageHeader是位于WAL日志文件其余位置block的头部，XLogLongPageHeader比XLogPageHeader多存储了关于整个WAL日志文件的控制信息。
虽然不同WAL日志的长度不同，但是在WAL日志文件中都是紧密存储的。另外，每条WAL日志的长度都是对齐到8字节边界的，保证其长度是8字节的整数倍。
WAL日志结构
XLOG平面布局

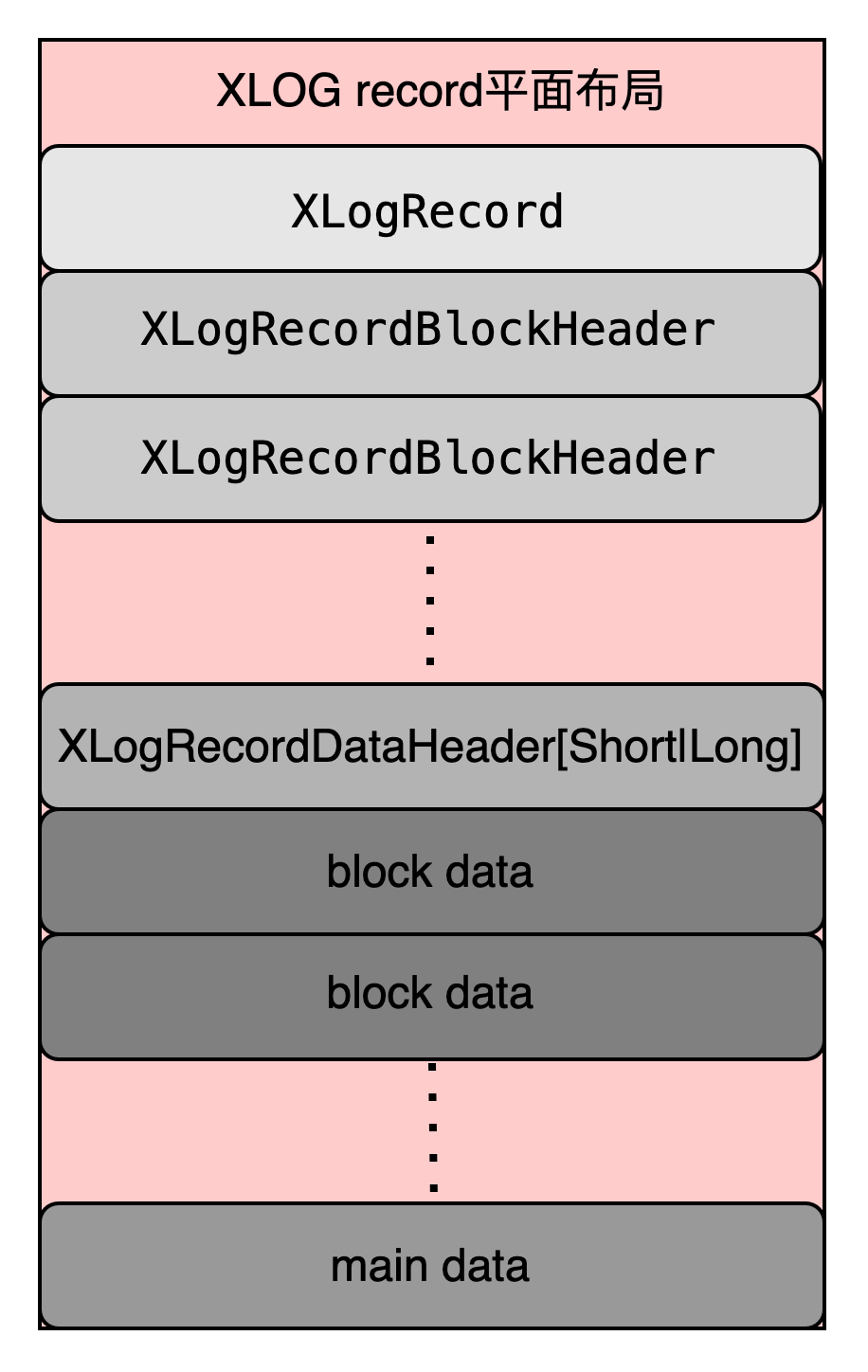

WAL日志在PolarDB PostgreSQL中也被称之为XLOG日志，其平面布局如下图所示，包含：日志头部XLogRecord、数据block头部XLogRecordBlockHeader及数据block data、元信息头部XLogRecrodDataHeader[Short|Long]及元信息main data。
XLogRecord
头部XLogRecord结构的具体内容如下所示，xl_tot_len表示整条WAL日志的大小，xl_xid表示产生这条WAL日志的事务ID，xl_prev表示当前这条WAL日志的上一条WAL日志的开始位置，xl_rmid表示这条WAL日志的类型，xl_info表示WAL日志的子类型，xl_crc保存了当前这条WAL日志的CRC校验值。
typedef struct XLogRecord
{
uint32 xl_tot_len; /* total len of entire record */
TransactionId xl_xid; /* xact id */
XLogRecPtr xl_prev; /* ptr to previous record in log */
uint8 xl_info; /* flag bits, see below */
RmgrId xl_rmid; /* resource manager for this record */
/* 2 bytes of padding here, initialize to zero */
pg_crc32c xl_crc; /* CRC for this record */
/* XLogRecordBlockHeaders and XLogRecordDataHeader follow, no padding */
} XLogRecord;
XLogRecordBlockHeader

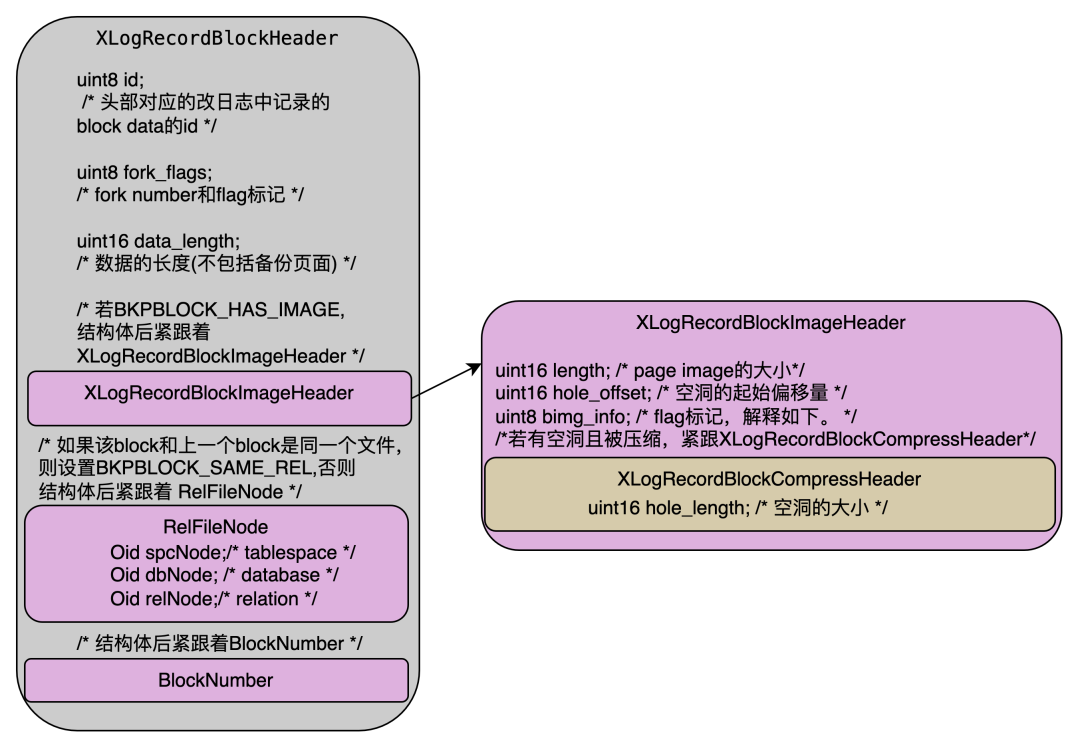

数据头部XLogRecordBlockHeader的具体结构及其含义如下图所示，一个WAL日志中可以包含多个XLogRecordBlockHeader，每个XLogRecordBlockHeader与WAL日志中的block data部分一一对应，即头部与数据部分一一对应。
这里对于fork_flags和bimg_info成员变量做额外的解释：
关于fork_flags
BKPBLOCK_HAS_IMAGE 0x10：对应block data是备份页。
BKPBLOCK_HAS_DATA 0x20：是否对应某个block data。
BKPBLOCK_WILL_INIT 0x40：redo时重新初始化页面。
BKPBLOCK_SAME_REL 0x80：RelFileNode和上一个XLogRecordBlockHeader相同。
高4bit的值范围：
低4bit的值：表示该block属于表的哪个文件，例如：2603、2603_fsm、2603_vm。
关于bimg_info
BKPIMAGE_HAS_HOLE 0x01：是否有空洞。
BKPIMAGE_IS_COMPRESSED 0x02：是否被压缩。
BKPIMAGE_APPLY 0x04：回放时从WAL中重载该页面。
XLogRecrodDataHeader[Short|Long]
每条WAL日志都有一个元信息字段（WAL日志结构中的main data部分），保存了生成WAL日志的操作的上下文内容，比如：插入一个新的tuple，新tuple在page中的offset位置等信息。

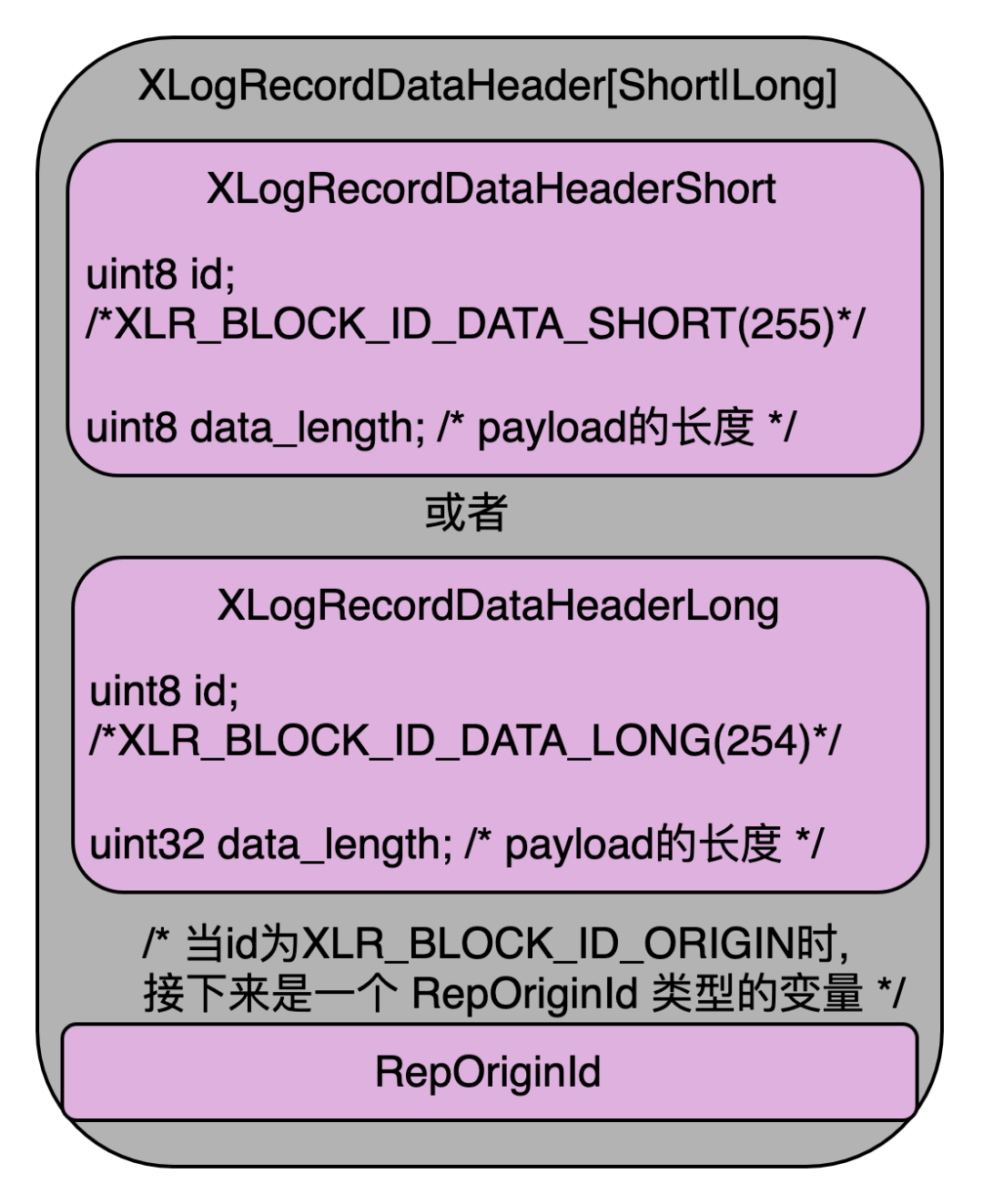

main data部分在WAL日志中也有对应的头部，即XLogRecordDataHeader[Short|Long]。当main data部分的长度小于256字节的时候，使XLogRecordDataHeaderShort，当main data部分的长度大于等于256字节的时候，使用XLogRecordDataHeaderLong。其主要结构及解释如下：
总结
本文章主要介绍了PolarDB PostgreSQL数据库中所使用的WAL日志的一些基本信息。首先，介绍了WAL日志的来源背景、基本功能以及在现有不同数据库中的两种主要形式；接着，介绍了WAL日志文件层面的组织结构、文件内容布局等；最后，详细介绍了单条WAL日志的内部结构，对于不同情况下WAL日志的具体承载内容做了细致的说明。该文章的内容对于认识、熟悉WAL日志来说具有一定的借鉴意义。
