Tomcat系列文章 : Tomcat基本架构
在使用Spring Boot的过程中,时时刻刻都会使用到Tomcat,但是回顾以往的学习,似乎没有对Tomcat进行一个知识的梳理,最近在回想Tomcat的相关知识,发现很多内容是混乱而没有逻辑的,所以打算以笔记的形式重新总结下Tomcat的学习过程以及它的框架设计思路。
Tomcat组件很复杂,如果直接阅读源码可能会产生无从下手的感觉。好在Apache提供了Tomcat的框架设计图以及对各个模块的Doc,能够辅助我们完成对于各个部分功能的理解,而本文将尽量详尽的记录我所理解的Tomcat的工作流程,如果有不足的地方,请及时指正。
个人认为,Tomcat的学习按照如下方式比较合理 :
•Tomcat组件设计原理•一个Servelt究竟是如何在Tomcat上接收Request请求并返回Respone•各个组件源码级理解•串联多个组件,搞懂Tomcat运行流程•总结
本文将仅从Tomcat背景以及基本结构方面进行总结,源码以及Debug过程将在后续系列文章中进行总结。
什么是Tomcat?
这里引用维基百科的知识和官网文档的知识。
Tomcat是由Apache软件基金会属下Jakarta项目[1]开发的Servlet[2]容器，按照Sun Microsystems[3]提供的技术规范，实现了对Servlet[4]和JavaServer Page[5]（JSP[6]）的支持，并提供了作为Web服务器的一些特有功能，如Tomcat管理和控制平台、安全域管理和Tomcat阀等。由于Tomcat本身也内含了HTTP[7]服务器[8]，因此也可以视作单独的Web服务器[9]。但是，不能将Tomcat和Apache HTTP服务器[10]混淆，Apache HTTP服务器[11]是用C语言实现的HTTPWeb服务器[12]；这两个HTTP web server不是捆绑在一起的。Apache Tomcat包含了配置管理工具，也可以通过编辑XML格式的配置文件来进行配置。—— 《维基百科》
简单来说,Tomcat是一个能够接收Http请求并可以放回一个Http响应的应用程序。可以看作为一个Socket程序和一个针对JSP和Servlet的容器。
在了解Tomcat的工作原理之前,先要Servlet有所了解,这有关历史问题,是不能够绕过的一个阶段。
Servlet技术背景
早期互联网都是大量的静态页面,而后来用户交互需求的增多则出现了动态响应技术。如日中天的SUN公司想搞个事情,于是研发了Applet,希望能够搭配Java使用来改变互联网,然而Applet实际用途不大,并没有按照SUN公司的规划成为主流技术。
但是SUN公司不想放弃这块大蛋糕,于是研发了Servlet技术，Servlet 其实就是 SUN 为了让 Java 能实现动态的可交互的网页, 从而进入 web 编程的领域而定义的一套标准。
简单来描述一下这个标准。
这套标准是这么说的: 你想用 Java 开发动态网页, 可以定义一个自己的" Servlet", 但一定要实现我的 HTTPServlet 接口, 然后重载 doGet()
, doPost()
方法. 用户从流浪器 GET 的时候, 调用 doGet
方法, 从流浪器向服务器发送表单数据的时候, 调用 doPost
方法, 如果你想访问用户从浏览器传递过来的参数, 用 HttpServletRequest 对象就好了, 里面有 getParameter, getQueryString 方法, 如果你处理完了, 想向浏览器返回数据, 用 HttpServletResponse 对象调用 getPrintWriter 方法就可以输出数据了。
Servlet规范工作职责
如果想要完整的阐述Servlet的工作流程是非常复杂的,但是如果想从Http请求的角度来概括一下Servlet做了什么,这个过程会简化许多,由于本文主要是总结Tomcat相关内容,所以不会讲太多的篇幅花费在Servlet上,这里仅从Servlet职责方法来做个总结性的概述。
Servlet是个很完善而复杂的系统,当时当Http请求进入时,它将专注于三个操作 :
1.创建一个 Request 对象, 用可能会在调用的 Servlet 中使用到的信息填充该 Request 对象, 如参数, 头, cookie, 查询字符串, URI 等, Request 对象是 javax.servlet.ServletRequest 接口或 javax.servlet.ServletRequest 接口的一个实例.2.创建一个调用 Servlet 的 Response 对象, 用来向 Web 客户端发送响应. response 对象是 javax.servlet.http.ServletResponse 接口或 javax.servlet.ServletResponse 接口的一个实例;3.调用 Servlet 的 service 方法, 将 request 对象和 response 对象作为参数传入, Servlet 从 request 对象中读取信息, 并通过 response 对象发送响应信息.
这样就能够完成了Http请求处理了吗? 答案是否定的。
Servlet本质上是个应用程序,而Http底层则是一个TCP连接,那么我们怎么去让一个Socket发送数据到Servlet?如果直接在内部维护一个Socket,这样会让程序耦合度极高。所以就出现了容器概念。
Tomcat实际上就是一个Servlet的容器,能够将浏览器发送的Http请求通过一系列链路处理后转发给Servlet,然后再将响应返回给浏览器,这也是Tomcat上所做的最多的操作。
而早先做动态页面时,并没有现在的模板或者前后端分离开发的概念,当时会直接在Servlet中拼接HTML代码,这样的耦合度是无法想象的,并且对于代码的修改和管理也是地狱难度。
因此JSP的出现,这个问题得到了很大的缓解,我们能够通过向HTML中内嵌JAVA代码来完成页面的动态交互。而JSP也非一门新的技术,本质上它就是一个轻量级的Servlet,没有提供任何超出Servlet范围的功能。在执行JSP前,都会将其编译为一个Servlet才能够运行。
在 JSP 中编写静态 HTML 更加方便, 不必再用 println 语句来输出每一行HTML 代码, 更重要的是, 借助内容和外观的分离,页面制作中不同性质的任务可以方便的分开: 比如, 有页面设计者进行 HTML 设计, 同时预留供 Java 程序插入动态内容的空间.
因此Tomcat同样能够运行JSP,因为其本质就是一个轻量级Servlet。
Tomcat基本结构
只要涉及到Tomcat一定绕不开一个Tomcat的组件—— Catalina Servlet, tomcat 的主体是 Catalina, catalina 是一个成熟的软件, 设计和开发的十分优雅, 功能结构也是模块化的. 我们之前说 Servlet 是如何工作的?
中提到了 Servlet 容器的任务, 基于这些任务可以将 Catalina 划分为两个模块: 连接器(connector)和容器(container).
Catalina Servlet
关于Catalina的资料很少,我在Google上找到了一篇简短的Catalina的介绍文章。
An Introduction to Tomcat Catalina [13]
其中有一些观点能够支撑我们往下理解Tomcat的设计实现 :
•Tomcat实际上由许多组件组成，包括 Tomcat JSP[14] 引擎和各种不同的连接器，但其核心组件称为Catalina。Catalina提供了Tomcat的servlet规范的实际实现。当您 启动Tomcat服务器时[15]，实际上是在启动Catalina。•Catalina提供了一系列的配置文件,通过这些配置文件能够按照用户需求配置自己所需要的Tomcat方案•Catalina由Java编写,并且包含在Tomcat源码之中
关于更多的Catalina内容,在后面源码部分能够详细看到其作用和设计,这里只做简单解释。
Tomcat框架结构

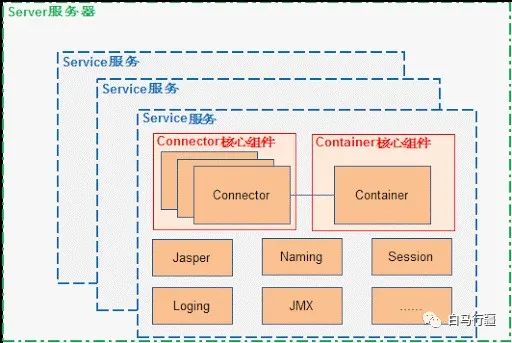

闲言少叙,在上文中提过两个概念连接器(connector)和容器(container),这两个概念将贯穿整个Tomcat的学习过程,因为这两个概念就是我们之前提到了Tomcat的两个主要功能Socket连接和Servlet容器管理的真正实现。而围绕着这两个概念,设计者又引入了多个模块进行功能上的增强和模块间的解耦,最终整个架构如下图。
从图中可以看到,Tomcat可以看成一种树形结构,整个服务器作为一个Server存在,然后内部拥有多个服务,每个服务器中又有多个连接器和一个容器,同时配置了一些辅助模块来帮助Service完成更好的操作。

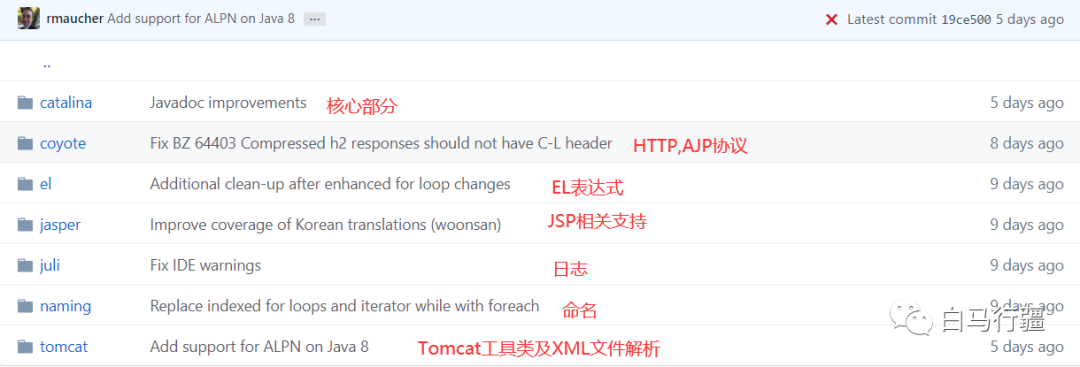

我们来看下最新的源码部分,这是Github上Tomcat源码结构。
其结构可以看作如下目录 :
1.Server•Service•Connetor•HTTP协议•AJP协议•Container•Engine•Host•Context•Wrapper•Component•Manager管理器•logger日志记录•loader加载器•pipeline管道•valve管道阀
Server
是整个Tomcat组件的容器，包含一个或多个Service。
Service
Service是包含Connector和Container的集合，Service用适当的Connector接收用户的请求，再发给相应的Container来处理。
Tomcat的两个核心组件就是Connector和Container,但是这两个组件又构成了Service,在Tomcat中,对外提供服务的真正组件就是Service,但是由于Tomcat中拥有多个Service,所以我们需要个地方来进行管理,这个地方就是Server。
Connector是一个连接器，主要负责接收请求并把请求交给Container，Container就是一个容器，主要装的是具体处理请求的组件。Service主要是为了关联Container与Connector，一个单独的Container或者一个单独的Connector都不能完整处理一个请求，只有两个结合在一起才能完成一个请求的处理
Server这是负责管理Service集合，从图中我们看到一个Tomcat可以提供多种服务，那么这些Serice就是由Server来管理的，具体的工作包括：对外提供一个接口访问Service，对内维护Service集合，维护Service集合又包括管理Service的生命周期、寻找一个请求的Service、结束一个Service等
Connector组件
在Tomcat中,真正处理问题的单元是Container,但是容器并没有对外暴露的功能,那么容器从哪里获取信息呢?这就是Connector的作用,Connector我们可以看作一个Socket程序,专门用于接收Http请求并将数据发送给Container的组件。在Tomcat中,存在两种Connector,一种叫http connectoer， 用来传递http需求的。另一种叫AJP， 在我们整合apache与tomcat工作的时候，apache与tomcat之间就是通过这个协议来互动的。
官方文档(基于Tomcat 7)中指出
The HTTP Connector element represents a Connector component that supports the HTTP/1.1 protocol. It enables Catalina to function as a stand-alone web server, in addition to its ability to execute servlets and JSP pages. A particular instance of this component listens for connections on a specific TCP port number on the server. One or more such Connectors can be configured as part of a single Service[16], each forwarding to the associated Engine[17] to perform request processing and create the response.
在Tomcat8后,已经完成了对于HTTP 2.0的支持,所以Tomcat Connector能够监控TCP连接端口,并接收HTTP请求,将其转发给和自己绑定的Engine处理请求返回响应,也就是说当TCP发送的数据到达Connector时会被封装为一个HttpRequest对象,在之后Container的操作中,都是对这个已经封装好的对象来进行操作处理。
Container组件
Container是Tomcat中非常重要的一个内容,但是遗憾的是我在网上并没有找到很有意义的中文资料,所以只能够去挖Tomcat的文档内容,所幸发现了一些比较好的总结性介绍。
A Container is an object that can execute requests received from a client, and return responses based on those requests. A Container may optionally support a pipeline of Valves that process the request in an order configured at runtime, by implementing the Pipeline interface as well.
Containers will exist at several conceptual levels within Catalina. The following examples represent common cases:
•Engine - Representation of the entire Catalina servlet engine, most likely containing one or more subcontainers that are either Host or Context implementations, or other custom groups.•Host - Representation of a virtual host containing a number of Contexts.•Context - Representation of a single ServletContext, which will typically contain one or more Wrappers for the supported servlets.•Wrapper - Representation of an individual servlet definition (which may support multiple servlet instances if the servlet itself implements SingleThreadModel).
这部分主要阐述了一个容器是一个能够接收请求,并完成响应的对象,同时能够通过管道的方式来配置阀门完成对于请求的顺序执行处理。
容器同样存在层级问题,而细分如Engine,Host等容器则代表了不同的层级。
Engine包含了Host和Context,同样能够自定义组来实现。而Host则代表了虚拟主机，Context则指常见的Web上下文,包含了多个Wrapper,而Wrapper则是最细粒度的容器,每一个Wrapper对应一个Servlet,每个Wrapper都能够对自己所负责的Servlet的请求和响应进行管理。
Component
需求被传递到了容器里面， 在合适的时候， 会传递给下一个容器处理。而容器里面又盛装着各种各样的组件， 我们可以理解为提供各种各样的增值服务。比如:
1.manager: 当一个容器里面装了manager组件后，这个容器就支持session管理了， 事实上在tomcat里面的session管理, 就是靠的在context里面装的manager component.2.logger: 当一个容器里面装了logger组件后， 这个容器里所发生的事情， 就被该组件记录下来, 我们通常会在logs/ 这个目录下看见catalina_log.time.txt 以及localhost.time.txt和localhost_examples_log.time.txt。这就是因为我们分别为：engin, host以及context(examples)这三个容器安装了logger组件， 这也是默认安装， 又叫做标配 .3.loader: loader这个组件通常只会给我们的context容器使用，loader是用来启动context以及管理这个context的classloader用的。4.pipline: pipeline是这样一个东西，使用的责任链模式. 当一个容器决定了要把从上级传递过来的需求交给子容器的时候， 他就把这个需求放进容器的管道(pipeline)里面去。而需求傻呼呼得在管道里面流动的时候， 就会被管道里面的各个阀门拦截下来。比如管道里面放了两个阀门。第一个阀门叫做“access_allow_vavle”， 也就是说需求流过来的时候，它会看这个需求是哪个IP过来的， 如果这个IP已经在黑名单里面了，sure, 杀！第二个阀门叫做“defaul_access_valve”它会做例行的检查， 如果通过的话，OK， 把需求传递给当前容器的子容器。就是通过这种方式， 需求就在各个容器里面传递，流动， 最后抵达目的地的了。5.valve: 就是上面所说的阀门。

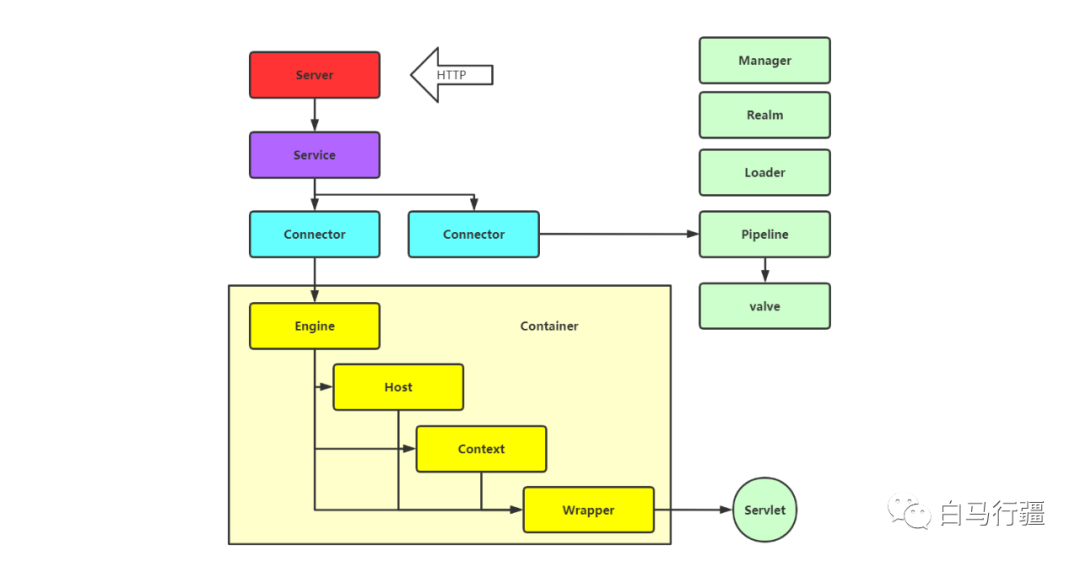

主要的三个部分清楚后,我用一张图来描述一下各个部分的结构层次。
注意 : 该图中所有部分都是按照单例出现的,实际上在底层中会有非常多的Connector以及容器。
总结
通篇文章简单的讲解了Tomcat中几个重要的组件以及其工作职责,如果不结合源码看可能还有很多不明白的地方,我在之后的文章会尽我所能去完善和总结细节方面的问题,尽量从一个学习者的角度考虑Tomcat的实现流程和学习曲线,尽量保证其难度适中,易于理解。
参考资料
•深入理解Tomcat[18]•An introduction to Tomcat Catalina[19]•Apache Tomcat Document[20]•Tomcat resouce code in Github[21]
