案例 | 力控SCADA赋能上海竹园污水厂，打造亚洲污水处理智慧标杆

力控科技 2025-03-27

178

智慧市政

作为上海市重大工程项目及“苏州河环境综合整治四期工程”的关键组成部分，上海竹园污水处理厂四期工程不仅承载着提升城市污水处理能力与居民生活质量的重任，更是推动环保理念与技术创新的典范。

竹园污水处理厂四期工程位于浦东新区，项目新建了规模达120万立方米/日的污水处理厂、平均规模120吨干基/日（峰值180吨干基/日）的污泥处理中心，以及总长约5公里的进出水总管，总投资逾百亿元。

这一工程的建成，使得竹园污水处理片区的总处理规模达到了340万立方米/日，成为亚洲最大的污水处理厂之一，服务面积约335平方公里，惠及人口约600万。

多措并举

展现绿色发展新高度

面对建设标准高、处理水量波动大、运行工况复杂多变等技术挑战，竹园污水处理厂携手力控科技，共同打造以力控SCADA平台组态软件eForceCon为核心的调度系统，展现了绿色智慧化建造的新高度。

该系统主要分为数据采集层、安全防护层、数据处理层和应用展现层：

➤ 数据采集层的自控系统采集PLC、仪表等数据，通过多种协议与第三方业务系统交互；

➤ 安全防护层配备了网闸、防火墙等安全设备，确保系统安全稳定运行；

➤ 数据处理层对采集的数据进行集中存储和展示；

➤ 应用展现层则提供丰富的界面展示和数据展现模式，支持多种访问终端及大屏输出。

从污水到清流

为城市发展注入绿色动能

污水处理涉及多系统协同与复杂工况，人工管理难以实现精细化调控。力控SCADA调度系统通过以下模块化功能，确保全流程高效、稳定运行：

高效的数据采集与存储

本系统构建了基于工业控制网络的多层级数据采集体系，通过力控SCADA平台组态软件eForceCon与企业级实时历史数据库pSpace的协同运作，实现全流程数据的高效管控。

力控SCADA采用双机热备冗余机制，主备服务器通过内置功能模块自动执行无感切换。系统支持PROFIBUS、MODBUS、OPC DA等主流工业协议，实现对污水处理环节PLC、仪器仪表、变配电系统及UPS的全量数据采集，并通过C/S架构实现客户端动态数据源切换，保障监控终端的业务连续性。

力控实时历史数据库作为专用现场数据存储数据库，其内置的压缩算法对历史数据进行压缩，同时提供数据增删插改、报警追溯等高级功能，为报表生成与趋势分析提供可靠数据源。在存储策略方面，系统实施分级处理机制：运行信号触发即时存储，冗余采集节点采用IO直推方式实现数据变化存储，所有数据每60秒刷新时间戳，确保时序数据的完整性与可追溯性。

多源数据整合存储

调度系统实时采集PLC、仪表、配电系统等数据，统一存储至实时历史数据库，支持定时数据更新与压缩存储。通过Modbus TCP、OPC DA等协议无缝对接第三方系统，打破数据壁垒。

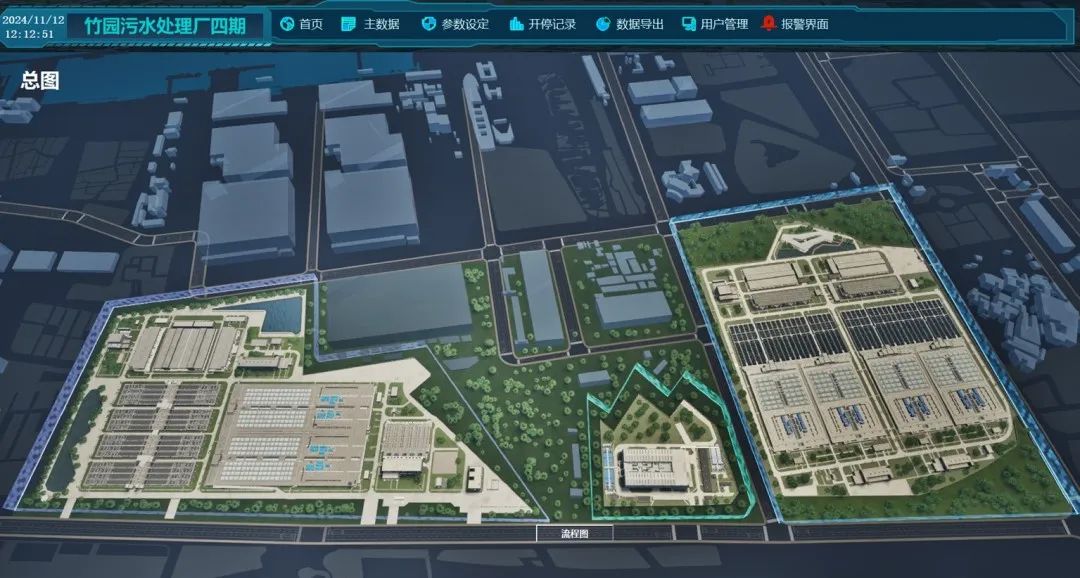

全面监控与可视化管理

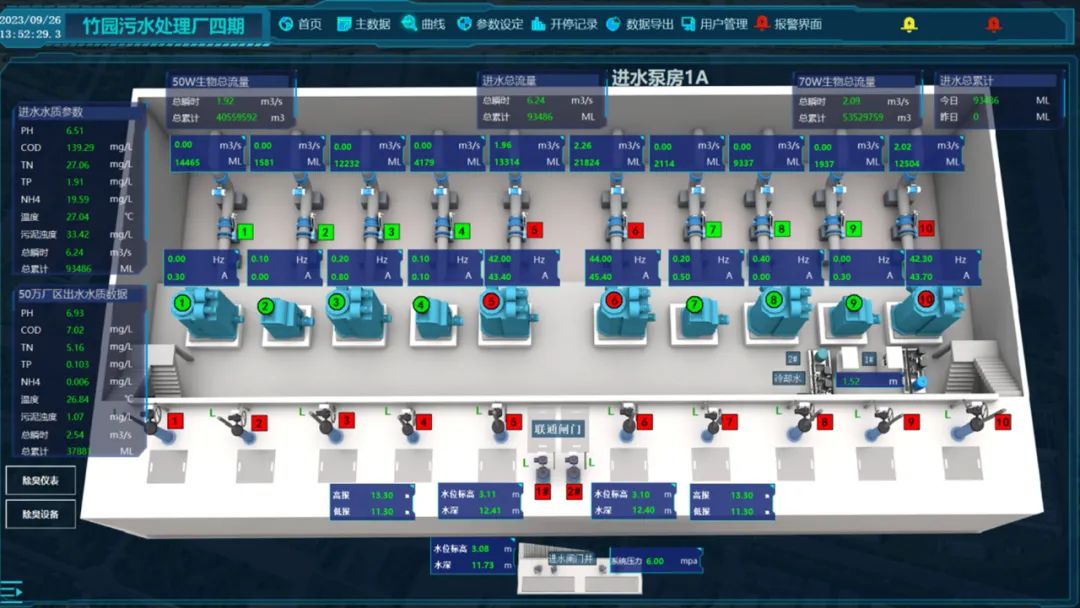

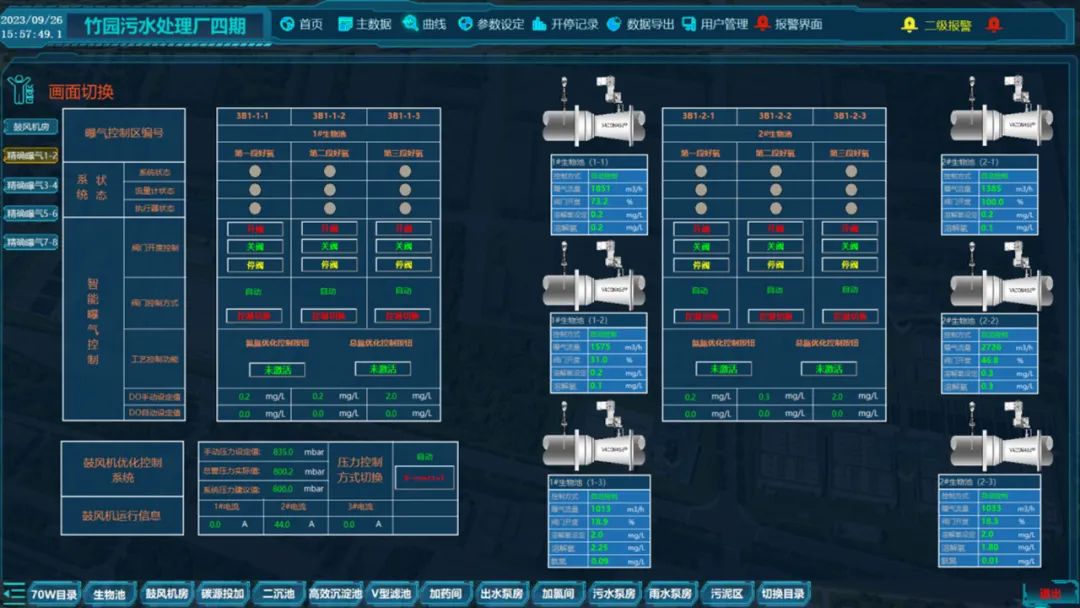

系统提供了全面的监控与管理功能，包括设备运行状态监控、生产过程数据和生产工艺数据查看。远程控制包括进/出水泵房、AAO生物反应池、曝气沉砂池、尾水排放系统等在内的关键设备，调整启停参数、报警阈值及工艺设定值。
