文 / Yim

专注致力于城市数字化网络化建设

最近花了两个星期研究了一下现在主流的GIS前端和后端服务器，PostgreSQL+PostGIS+GeoServer+OpenLayers，现在开始介绍一下。

PostgreSQL

PostgreSQL 是一个免费的对象-关系数据库服务器(ORDBMS)，在灵活的BSD许可证下发行。

PostgreSQL 开发者把它念作 post-gress-Q-L。

PostgreSQL 的 Slogan 是 "世界上最先进的开源关系型数据库"。

PostgreSQL是支持空间数据的，但是地理空间数据要通过PostGIS导入。

PostGIS

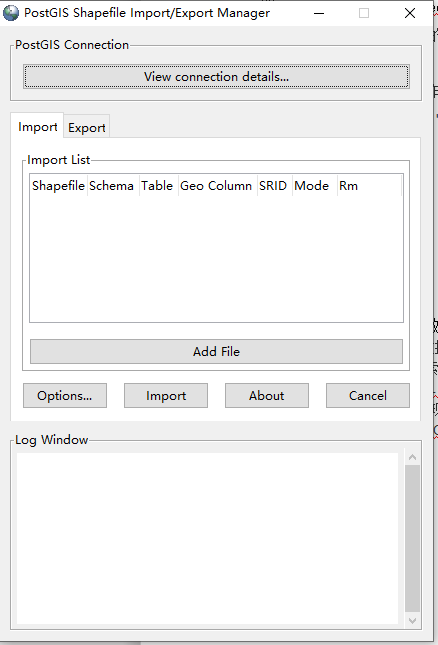

PostGIS是对象关系型数据库系统PostgreSQL的一个扩展，PostGIS提供如下空间信息服务功能:空间对象、空间索引、空间操作函数和空间操作符。同时，PostGIS遵循OpenGIS的规范。尽管在PostgreSQL提供了上述几项支持空间数据的特性，但其提供的空间特性很难达到GIS的要求，主要表现在:缺乏复杂的空间类型;没有提供空间分析;没有提供投影变换功能。为了使得PostgreSQL更好的提供空间信息服务，PostGIS应运而生。下载PostGIS之前要先安装PostgreSQL

GeoServer

GeoServer 是 OpenGIS Web 服务器规范的 J2EE 实现，利用 GeoServer 可以方便的发布地图数据，允许用户对特征数据进行更新、删除、插入操作，通过 GeoServer 可以比较容易的在用户之间迅速共享空间地理信息。GeoServer有多钟安装方式，我这里介绍Tomcat为环境的geoserver.war的安装。地址如下：

http://geoserver.org/release/stable/

注：GeoServer安装之前要安装JDK，具体的网上有很多安装包和环境搭建。

下载稳定版，webArchive

将下载的geoserver.war复制粘贴到

D:\GIS\apache-tomcat-7.0.105\webapps

小编注：不同机器这个路径是不同的，请得到到本机相应的tomcat目录。

打开 D:\GIS\apache-tomcat-7.0.105\bin
点击starup.bat,运行环境。

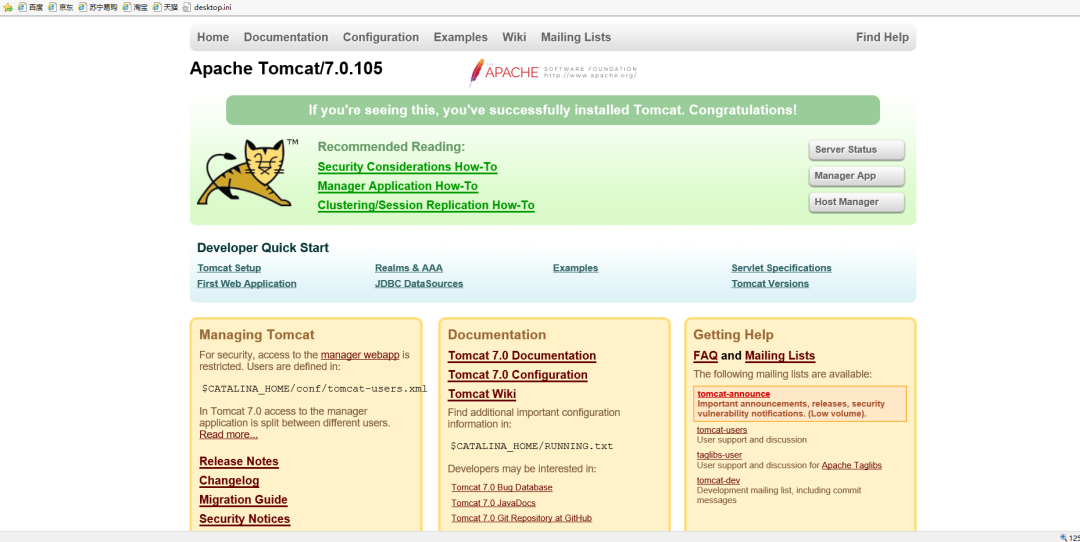

在浏览器输入http://localhost:8080

进入manage app,可以看到 GeoServer 已经安装进去了

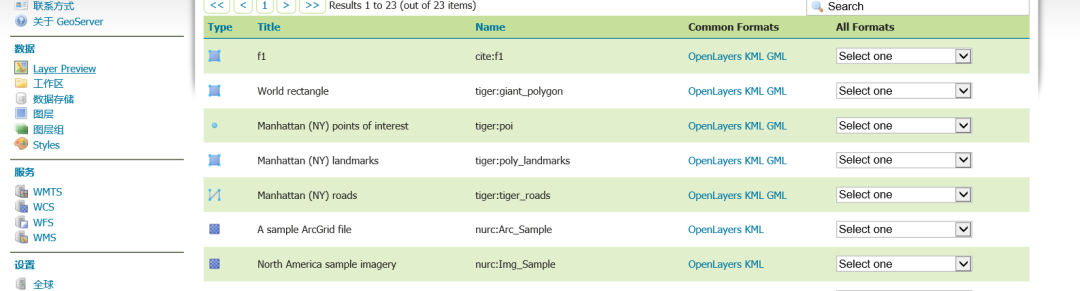

点击geoserver,新建数据存储，将PostGIS导入的shapefile存储进去。投影的坐标系可以直接搜编号4326，WGS84。存储的结果可以用openlayer显示。style可以通过sld文件定义，可以给颜色和伪3D效果，sld文件可以下载udig显示和生成。

OpenLayers

OpenLayers 是一个高性能、功能丰富的库，用于在 Web 上创建交互式地图。它可以显示从任何来源加载的地图图块、矢量数据和标记。他相当于一个类库，从官网下载code

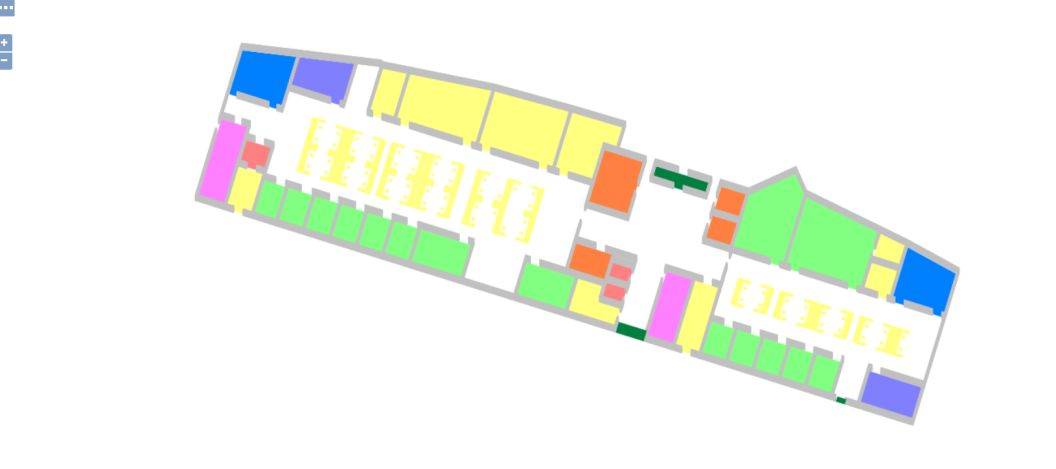

这里放一个我本地的地图显示的案例，geoserver需要跨域，具体操作这里不做赘述。代码案例可以去geoserver学习一下。

示例代码：

<!DOCTYPE html>
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0, maximum-scale=1.0, user-scalable=0">
<meta name="apple-mobile-web-app-capable" content="yes">
<title>OpenLayers MapQuest Demo</title>
<link rel="stylesheet" type="text/css" href="ol.css"/>




    <style type="text/css">
        html, body, #map{
            padding:0;
            margin:0;
            height:100%;
            width:100%;
        }
        .mouse-position-wrapper{
            width:300px;
            height:29px;
            color:#FF00FF;
            position:absolute;
            right:20px;
            bottom:6px;
            z-index:999;
        }
        .ol-rotate{
            right:40px;
        }
        .ol-scale-line {
            left:180px;
        }
        .ol-zoomslider{
            top:120px;
            left: 9px;
        }
</style>
    <script type="text/javascript" src="ol.js"></script>
    <script type="text/javascript">
        var map;
        function init(){



            function getWMSLayer(){
                return new ol.layer.Image({
                    source:new ol.source.ImageWMS({
                        url:'http://localhost:8080/geoserver/cite/wms',
                        crossOrigin: 'anonymous',
                        params: {'LAYERS': 'cite:f1','VERSION':'1.1.0'},
                        serverType: 'geoserver'
                    })


                })
            }


            var viewMap = new ol.View({
                projection: projection,
                center: [13039247.21484, 4393094.19873],
                zoom: 15
            });



            var extent=[13039208,4393072,13039292,4393113];



            var projection=new ol.proj.Projection({
                code:'EPSG:4326',
                units:'degrees',
                extent:extent
            });


            var geoServerTest=getWMSLayer();


            map = new ol.Map({
                controls:ol.control.defaults().extend([
                    new ol.control.FullScreen(),
                    new ol.control.MousePosition({
                        coordinateFormat: ol.coordinate.createStringXY(4),
                        projection: 'EPSG:4326',
                        className: 'custom-mouse-position',
                        target: document.getElementById('mouse-position')
                    }) ,
                    new ol.control.OverviewMap({  }),
                    new ol.control.Rotate({
                        autoHide:false
                    }),
                    new ol.control.ScaleLine({  }),
                    new ol.control.ZoomSlider({  }),
                    new ol.control.ZoomToExtent({  })
                ]),
                view:new ol.View({
                    projection:projection,
                    center: ol.extent.getCenter(extent),
                    minZoom:1,
                    maxZoom:5,
                    zoom:1
                }),
                target: 'map',
                layers: [geoServerTest],
            });


        }
</script>
</head>
<body onload="init()">
    <div id="map"></div>
    <div  id="mouse-position" class="mouse-position-wrapper">
    <div class="custom-mouse-position"></div>
</div>
</body>
