0199.S K8s上部署StarRocks v3.1.5存算分离验证环境

rundba 2024-01-03

192

存算分离的S3存储(Rook提供)已提前就绪，本文主要验证在K8s部署SR，并和S3进行对接，部署存算分离组件FE、CN，没有BE组件。

注：存算分离K8s是可选的，选择K8s是因rook是基于K8s的存储系统，另外我当前架构计划将StarRocks部署到K8s。

0. ENV

CentOS 7.6(5.4.261-1.el7.elrepo.x86_64);
Kubernetes 1.27.6;
Rook-Ceph v1.12.8(和StarRocks在同一个K8s集群部署);
StarRocks Operator 1.8.7;
StarRocks FE 3.1.5;
StarRocks CN 3.1.5;
StarRocks FE-proxy(nginx:1.21.5)。

1. 存算分离及资源准备

StarRocks存算分离功能从3.0版本开始支持，但存算分离集群需要部署CN节点而非BE节点。也可理解CN和BE是同一个组件，BE存算分离后变为CN(Compute Node)，CN只提供计算，而BE既有计算，又有存储。

部署StarRocks存算分离集群时需要添加到FE和CN配置文件fe.conf和cn.conf中的额外配置项。

1.1 官方存算分离说明

StarRocks 存算分离集群采用了存储计算分离架构，特别为云存储设计。在存算分离的模式下，StarRocks 将数据存储在兼容 S3 协议的对象存储（例如 AWS S3、OSS 以及 MinIO）或 HDFS 中，而本地盘作为热数据缓存，用以加速查询。通过存储计算分离架构，您可以降低存储成本并且优化资源隔离。除此之外，集群的弹性扩展能力也得以加强。在查询命中缓存的情况下，存算分离集群的查询性能与存算一体集群性能一致。

相对存算一体架构，StarRocks 的存储计算分离架构提供以下优势：

廉价且可无缝扩展的存储。
弹性可扩展的计算能力。由于数据不存储在 CN 节点中，因此集群无需进行跨节点数据迁移或 Shuffle 即可完成扩缩容。
热数据的本地磁盘缓存，用以提高查询性能。
可选异步导入数据至对象存储，提高导入效率。

通过官方说明来看，存算分离主要是作为云端部署而提供，云端存储数据相对是安全有保障的。

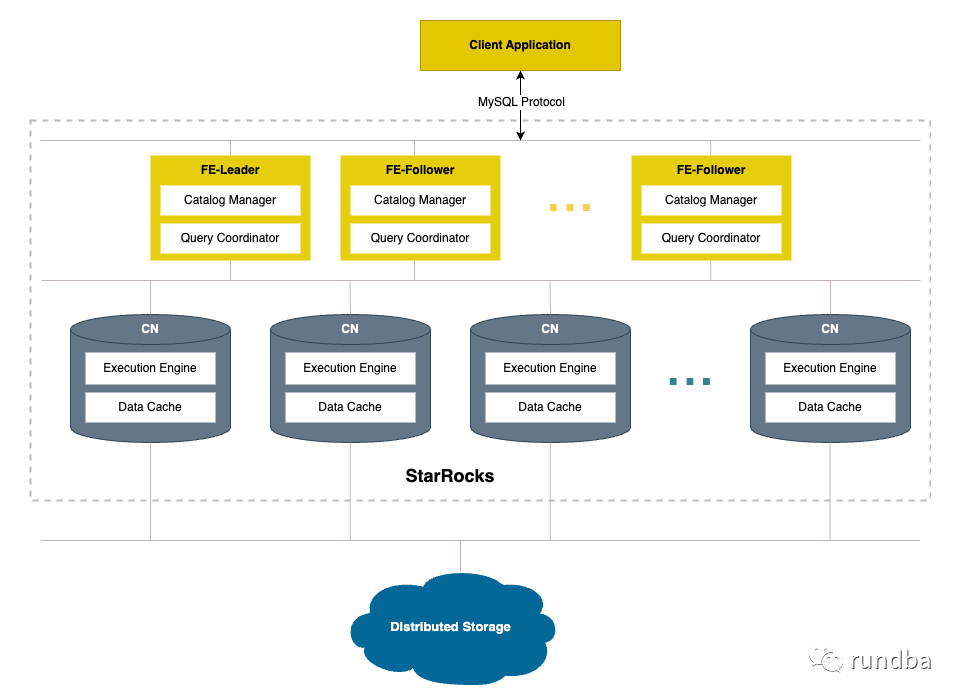

图1 StarRocks 存算分离集群架构图

1.2 本次验证说明

存算分离需要的基础环境：S3协议对象存储(或HDFS)、StarRocks，缺一不可。

可以在K8s上部署，也可在非K8s上部署，只是将数据存储于S3或HDFS上，当前演示环境在K8s(云原生)上部署，如果非云原生部署，则在原有架构上将S3或HDFS配置写入fe.conf，也可实现存算分离。

本次是对StarRocks存算分离的私有化部署进行验证，未在云厂商及云端产品中部署，验证后，可采购数台硬件进行物理支撑；
fe meta、fe log也需要数据持久化，同样使用CN相同方法。如果不做持久化，重启fe后，因元数据丢失，不能访问到S3数据;
验证了本地盘作为CN热数据缓存，可以使用StorageClass或LocalPath实现，本次使用LocalPath实现，后续可在生产环境使用该架构进行部署，生产环境可以考虑使用1-2T NvMe SSD同时作为fe meta、log及CN cache磁盘使用;
生产环境如果具有高可用StorageClass，可以使用StorageClass替换LocalPath，使用LocalPath作为生产也是可以的，fe采用3副本，cn也建议多个节点部署，使用LocalPath自动扩缩容功能受限。
S3存储的信息配置在fe.conf中，而数据的读写是由cn根据fe广播S3配置，将读写到S3中，cn.conf中没有S3配置。

1.3 资源说明

采用3节点主机，安装K8s，1个master，3个node，其中主节点同时充当node节点；
rook-ceph 采用RGW(对象存储)实现S3功能，每个节点2空闲块外置磁盘，充当rook-ceph osd使用；
StarRocks和rook-ceph部署在同一套K8s集群中；
外加1台作为单节点伪分布式HDFS，用于StarRocks备份，采用1副本，较大利用磁盘；
同时可以考虑外加3台作为rook-ceph RGW容灾使用，验证未涉及这部分，生产环境可以考虑规划；
每台K8s/存储节点两块网卡，一个为public网络，作为业务使用，一块cluster网络，作为rook-ceph内部数据同步使用。

资源清单：

序号	主机名	CPU	内存	本地磁盘	外接磁盘	网卡	功能描述
1	k8s-sr1	4c	16G	200G	10G*2	1G*2块	K8s-mater/K8s-node1
2	k8s-sr2	4c	16G	200G	10G*2	1G*2块	K8s-node2
3	k8s-sr3	4c	16G	200G	10G*2	1G*2块	K8s-node3
4	sr-bak	4c	16G	200G	10G*3	1G*2块	单机伪分布式，HDFS共300G容量

2. rook-ceph S3存储验证及fe.conf配置

部署StarRocks前，确保rook-ceph S3存储已就绪，S3作为StarRocks对接的存储，如果未能就绪，后续数据读写会有问题。

验证后根据rook-ceph s3参数准备fe.conf共享存储内容。

2.1 验证rook-ceph S3可用性(rook-ceph知识)

可通过关键参数在toolbox-operator-image中设置变量值。这部分为rook-ceph知识，对此不熟悉内容，可在我rook-ceph RGW对象创建部分了解。

1) 登录toolbox-operator-image

kubectl -n rook-ceph exec -it deploy/rook-ceph-tools-operator-image -- bash

2) 设置环境变量

每个人环境变量不尽相同，当前是我rook-ceph部署的环境信息：

export AWS_HOST=rook-ceph-rgw-my-store.rook-ceph.svc      #如果使用K8s内地址，可以使用该地址，如果使用是外部rook-ceph，可以使用IP或域名
export PORT=800
export BUCKET_NAME=ceph-bkt-8c8cfba0-e4f4-4302-a2e5-d693d243e948
export AWS_ACCESS_KEY_ID=Q2HLJBVD739N9XOR3SNZ
export AWS_SECRET_ACCESS_KEY=pevdQm9d82AR1vAuIrVmpUNSth0G6nkQ5KzmmJdG

3) 创建凭据

mkdir ~/.aws


cat > ~/.aws/credentials << EOF
[default]
aws_access_key_id = ${AWS_ACCESS_KEY_ID}
aws_secret_access_key = ${AWS_SECRET_ACCESS_KEY}
EOF

4) 上传和下载对象存储

# 上传文件到桶中：

echo "Hello Rook" > tmp/rookObj
s5cmd --endpoint-url http://$AWS_HOST:$PORT cp tmp/rookObj s3://$BUCKET_NAME

如：

[rook@rook-ceph-tools-operator-image-857944b455-9sp7c ]$ echo "Hello Rook" > tmp/rookObj
[rook@rook-ceph-tools-operator-image-857944b455-9sp7c ]$ s5cmd --endpoint-url http://$AWS_HOST:$PORT cp tmp/rookObj s3://$BUCKET_NAME
cp tmp/rookObj s3://ceph-bkt-1731eb81-3860-468e-96ee-f865accd48db/rookObj

#从桶中下载并验证文件：

s5cmd --endpoint-url http://$AWS_HOST:$PORT cp s3://$BUCKET_NAME/rookObj tmp/rookObj-download
cat tmp/rookObj-download

如：

[rook@rook-ceph-tools-operator-image-857944b455-9sp7c ]$ s5cmd --endpoint-url http://$AWS_HOST:$PORT cp s3://$BUCKET_NAME/rookObj tmp/rookObj-download
cp s3://ceph-bkt-1731eb81-3860-468e-96ee-f865accd48db/rookObj tmp/rookObj-download
[rook@rook-ceph-tools-operator-image-857944b455-9sp7c ]$ cat tmp/rookObj-download
Hello Rook

2.2 对接Rook-Ceph S3参数准备(starrock+ceph知识)

对于不同的对象存储类型，参考官方链接获取不同的参数值。

存算分离官方连接：

https://docs.starrocks.io/zh/docs/deployment/deploy_shared_data/

下面以ceph S3(rook-ceph)为例，详细参数见“存算分离官方参考”：

run_mode = shared_data          #存算分离模式
cloud_native_meta_port = 6090    #云原生元数据服务监听端口，默认端口6090
cloud_native_storage_type = S3  #存储类型S3


# 如 testbucket/subpath
aws_s3_path = <s3_path>
aws_s3_path = ceph-bkt-8c8cfba0-e4f4-4302-a2e5-d693d243e948    #此处选择bueket名称


# 例如：http://172.26.xx.xxx:7480
aws_s3_endpoint = rook-ceph-rgw-my-store.rook-ceph.svc.cluster.local:800
#endpoint即http://IP+port，rook-ceph-rgw-my-store.rook-ceph.svc.cluster.local写法为K8s内部域名格式，应当前rook-ceph和starrocks在同一个集群内部，采用K8s内部域名，我的对象存储配置端口为800


aws_s3_access_key = Q2HLJBVD739N9XOR3SNZ        # access_key，每个bucket唯一
aws_s3_secret_key = pevdQm9d82AR1vAuIrVmpUNSth0G6nkQ5KzmmJdG    # secret_key，每个bucket唯一


enable_load_volume_from_conf = true  #true表示StarRocks将使用FE配置文件中存储相关属性创建内置存储卷builtin_storage_volume，并将其设置为默认存储卷。但如果没有指定存储相关的属性，StarRocks将无法启动。

将以上配置加入到fe.conf中，后续会提供完整的fe.conf配置。

...
100     # config for share data mode
101     run_mode = shared_data
102     cloud_native_meta_port = 6090
103     cloud_native_storage_type = S3
104     aws_s3_path = ceph-bkt-8c8cfba0-e4f4-4302-a2e5-d693d243e948
105     #aws_s3_region = <region>   # 公有云aws需要改参数，ceph对接不需要该参数
106     aws_s3_endpoint = rook-ceph-rgw-my-store.rook-ceph.svc.cluster.local:800
107     aws_s3_access_key = Q2HLJBVD739N9XOR3SNZ
108     aws_s3_secret_key = pevdQm9d82AR1vAuIrVmpUNSth0G6nkQ5KzmmJdG
109     # create the default storage volume manually after the cluster is created
110     enable_load_volume_from_conf = true

3. 部署StarRocks Operator

3.1 添加定制资源StarRocksCluster

创建自定义资源：

curl -O https://raw.githubusercontent.com/StarRocks/starrocks-kubernetes-operator/main/deploy/starrocks.com_starrocksclusters.yaml
kubectl apply -f starrocks.com_starrocksclusters.yaml

如：

[root@k8s-sr1 sr]# kubectl apply -f starrocks.com_starrocksclusters.yaml
customresourcedefinition.apiextensions.k8s.io/starrocksclusters.starrocks.com created

3.2 部署StarRocks Operator

1) 下载CRDs(Starrocks在K8s中自定义资源定义)

使用默认配置文件或者自定义配置文件部署StarRocks Operator。

下载用于部署StarRocks Operator的配置文件：

curl -O https://raw.githubusercontent.com/StarRocks/starrocks-kubernetes-operator/main/deploy/operator.yaml

2) 部署Operator

StarRocks Operator默认会部署至starrocks命名空间下，并且管理所有命名空间下的StarRocks集群。如果有必要，可修改配置文件进行部署。

kubectl apply -f operator.yaml

如：

[root@k8s-sr1 sr]# kubectl apply -f operator.yaml
namespace/starrocks created
serviceaccount/starrocks created
clusterrole.rbac.authorization.k8s.io/kube-starrocks-operator created
clusterrolebinding.rbac.authorization.k8s.io/kube-starrocks-operator created
role.rbac.authorization.k8s.io/cn-leader-election-role created
rolebinding.rbac.authorization.k8s.io/cn-leader-election-rolebinding created
deployment.apps/kube-starrocks-operator created

3) 检查Operator状态

检查StarRocks Operator运行状态。如果Pod处于Running状态且Pod内所有容器都 READY，则表示StarRocks Operator成功运行。

[root@k8s-sr1 sr]# kubectl -n starrocks get pod
NAME                                       READY   STATUS    RESTARTS   AGE
kube-starrocks-operator-768ccbdf9c-pzsst   1/1     Running   0          73s

说明：如要更改StarRocks Operator所在 Namespace，则需要修改starrocks为自定义的Namespace。

[root@k8s-sr1 sr]# grep -n namespace operator.yaml
12:  namespace: starrocks
102:  namespace: starrocks
109:  namespace: starrocks
148:  namespace: starrocks
156:  namespace: starrocks
163:  namespace: starrocks

4. 部署StarRocks集群

4.1 配置示范简述

可以直接使用StarRocks提供的配置文件范例，部署 StarRocks 集群（定制资源 StarRocks Cluster 实例化的对象）。例如使用starrocks-fe-and-be.yaml，部署一个StarRocks 集群，包含三个FE和三个BE节点。本次未采用此默认配置，下面提供自定义配置。

curl -O https://raw.githubusercontent.com/StarRocks/starrocks-kubernetes-operator/main/examples/starrocks/starrocks-fe-and-be.yaml
kubectl apply -f starrocks-fe-and-be.yaml

4.2 本次部署yaml文件说明

本次未直接使用官方提供的starrocks-fe-and-be.yaml，因现有主机资源较小，故参考官方提供yaml进行修改，分别借鉴starrocks-fe-and-be.yaml和deploy_a_starrocks_cluster_with_fe_proxy.yaml，通过配置部署了fe、cn、fe-proxy，并同时使用fe.conf、cn.conf对组件进行参数定义，方便后续优化。

fe：使用localPath，分别缓存meta(/opt/starrocks/fe/meta)、log(/opt/starrocks/fe/log)，元数据占用空间不大；
cn：使用localPath作为热数据缓存cn cahce(/opt/starrocks/cn/storage)，生产环境可配置200G - 2T，主要是将热数据从S3拉取本地；
fe-proxy：解决从集群外导入数据提示K8是内部域名不能识别问题

按上述规划，创建StarRocks集群需准备好shared-data-fe-cn-feproxy-v1.0.yaml(内含fe.conf和cn.conf)和localStorageClassV1.0.yaml，前者作为集群主体，后者作为localPath必备的SC(StorageClass)和PV(PersistentVolume)。

4.3 准备shared-data-fe-cn-feproxy-v1.0.yaml文件

cat > shared-data-fe-cn-feproxy-v1.0.yaml <<-'EOF'
# This manifest deploys a StarRocks cluster running in shared data mode.
# see https://docs.starrocks.io/en-us/latest/deployment/deploy_shared_data for more information about share data mode.
#
# You will have to download and edit this YAML file to specify the details for your shared storage. See the
# examples in the docs, and add your customizations to the ConfigMap `starrockscluster-sample-fe-cm` at the
# bottom of this file.
# https://docs.starrocks.io/en-us/latest/deployment/deploy_shared_data#configure-fe-nodes-for-shared-data-starrocks
apiVersion: starrocks.com/v1
kind: StarRocksCluster
metadata:
  name: a-starrocks-in-share-data-mode   # change the name if needed.
  namespace: starrocks
spec:
  starRocksFeSpec:     #部署Fe部分
    image: starrocks/fe-ubuntu:latest     #镜像版本
    replicas: 1   #当前测试环境启动1个pod,可以后续作为扩容验证,也可启动3个
    limits:
      cpu: 4         #调小所需的资源，生产环境可调大
      memory: 6Gi
    requests:
      cpu: 1
      memory: 2Gi
    configMapInfo:
      configMapName: starrockscluster-sample-fe-cm   #引用configmap作为fe.conf内容,可以作为后续参数优化使用,完整内容在后面
      resolveKey: fe.conf
    storageVolumes:
    - name: fe-storage-meta
      storageClassName: local-storage     #使用LocalPath作为fe持久化数据存储
      # fe container stop running if the disk free space which the fe meta directory residents, is less than 5Gi.
      storageSize: 10Gi
      mountPath: /opt/starrocks/fe/meta   #fe meta持久化数据目录
    - name: fe-storage-log
      storageClassName: local-storage
      storageSize: 5Gi
      mountPath: /opt/starrocks/fe/log   #fe log持久化数据目录


  starRocksCnSpec:     #部署Fe部分
#    cnEnvVars:   #调试时使用参数
#      - name: LOG_CONSOLE
#        value: "1"
    image: starrocks/cn-ubuntu:latest     #镜像版本
    replicas: 1   #当前测试环境启动1个pod,可以后续作为扩容验证,也可启动3个
    limits:
      cpu: 4           #调小所需的资源，生产环境可调大
      memory: 6Gi
    requests:
      cpu: 1
      memory: 2Gi
    configMapInfo:
      configMapName: starrockscluster-sample-cn-cm   #引用configmap作为cn.conf内容,可以作为后续参数优化使用,完整内容在后面
      resolveKey: cn.conf
    storageVolumes:
    - name: cn-storage-cache
      storageClassName: local-storage          #使用LocalPath作为cn持久化数据存储
      # fe container stop running if the disk free space which the fe meta directory residents, is less than 5Gi    .
      storageSize: 200Gi
      mountPath: /opt/starrocks/cn/storage   #cn 缓存等持久化数据目录


  starRocksFeProxySpec:     #部署FeProxy部分
    image: nginx:latest     #镜像版本
    replicas: 1   #当前测试环境启动1个pod,可以后续作为扩容验证,也可启动3个
    limits:
      cpu: 1           #调小所需的资源，生产环境可调大
      memory: 2Gi
    requests:
      cpu: 200m
      memory: 500Mi
    service:
      type: NodePort   # export fe proxy service
      ports:
        - containerPort: 8080
          name: http-port
          nodePort: 30180   # The range of valid ports is 30000-32767
          port: 8080
    resolver: "kube-dns.kube-system.svc.cluster.local"  # this is the default dns server.


---
# fe config
apiVersion: v1
kind: ConfigMap
metadata:
  name: starrockscluster-sample-fe-cm
  namespace: starrocks
  labels:
    cluster: starrockscluster-sample
data:
  fe.conf: |
    LOG_DIR = ${STARROCKS_HOME}/log
    DATE = "$(date +%Y%m%d-%H%M%S)"
    # 降低JVM内存大小为4G:Xmx4096m,共3处
    JAVA_OPTS="-Dlog4j2.formatMsgNoLookups=true -Xmx4096m -XX:+UseMembar -XX:SurvivorRatio=8 -XX:MaxTenuringThreshold=7 -XX:+PrintGCDateStamps -XX:+PrintGCDetails -XX:+UseConcMarkSweepGC -XX:+UseParNewGC -XX:+CMSClassUnloadingEnabled -XX:-CMSParallelRemarkEnabled -XX:CMSInitiatingOccupancyFraction=80 -XX:SoftRefLRUPolicyMSPerMB=0 -Xloggc:${LOG_DIR}/fe.gc.log.$DATE"
    JAVA_OPTS_FOR_JDK_9="-Dlog4j2.formatMsgNoLookups=true -Xmx4096m -XX:SurvivorRatio=8 -XX:MaxTenuringThreshold=7 -XX:+CMSClassUnloadingEnabled -XX:-CMSParallelRemarkEnabled -XX:CMSInitiatingOccupancyFraction=80 -XX:SoftRefLRUPolicyMSPerMB=0 -Xlog:gc*:${LOG_DIR}/fe.gc.log.$DATE:time"
    JAVA_OPTS_FOR_JDK_11="-Dlog4j2.formatMsgNoLookups=true -Xmx4096m -XX:+UseG1GC -Xlog:gc*:${LOG_DIR}/fe.gc.log.$DATE:time"
    http_port = 8030
    rpc_port = 9020
    query_port = 9030
    edit_log_port = 9010
    mysql_service_nio_enabled = true
    sys_log_level = INFO
    # config for share data mode
    # 将之前S3的信息填充到下方
    run_mode = shared_data
    cloud_native_meta_port = 6090
    cloud_native_storage_type = S3
    aws_s3_path = ceph-bkt-8c8cfba0-e4f4-4302-a2e5-d693d243e948
    #aws_s3_region = <region>
    aws_s3_endpoint = rook-ceph-rgw-my-store.rook-ceph.svc.cluster.local:800
    aws_s3_access_key = Q2HLJBVD739N9XOR3SNZ
    aws_s3_secret_key = pevdQm9d82AR1vAuIrVmpUNSth0G6nkQ5KzmmJdG
    # create the default storage volume manually after the cluster is created
    enable_load_volume_from_conf = true


---
# cn config
apiVersion: v1
kind: ConfigMap
metadata:
  name: starrockscluster-sample-cn-cm
  namespace: starrocks
  labels:
    cluster: starrockscluster-sample
data:
  cn.conf: |
    starlet_port = 9070
    storage_root_path = /opt/starrocks/cn/storage
    #block_cache_mem_size = 2147483648
    #block_cache_disk_size = 21474836480
EOF

4.4 准备localStorageClassV1.0.yaml文件

cat > localStorageClassV1.0.yaml << -'EOF'
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: local-storage      #StorageClass名称，可自定义
provisioner: kubernetes.io/no-provisioner
volumeBindingMode: WaitForFirstConsumer


---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: starrocks-fe-meta-pv     #fe-meta pv名称
  namespace: starrocks
spec:
  capacity:
    storage: 10Gi             #fe meta大小
  volumeMode: Filesystem
  accessModes:
  - ReadWriteOnce
  persistentVolumeReclaimPolicy: Delete
  storageClassName: local-storage     #使用上述定义的SC名称
  local:
    path: /opt/starrocks/fe/meta      #fe meta本机路径
  nodeAffinity:
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
          - k8s-sr1    #后续fe-meta固定在该节点，如果有多个节点，则更改每个节点主机名，需要label进行标记


---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: starrocks-fe-log-pv    #fe-log pv名称
  namespace: starrocks
spec:
  capacity:
    storage: 5Gi
  volumeMode: Filesystem
  accessModes:
  - ReadWriteOnce
  persistentVolumeReclaimPolicy: Delete
  storageClassName: local-storage
  local:
    path: /opt/starrocks/fe/log         #fe log本机路径
  nodeAffinity:
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
          - k8s-sr1


---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: starrocks-cn-cache-pv     #cn-cache pv名称
  namespace: starrocks
spec:
  capacity:
    storage: 200Gi         #cn cache个人建议200G - 2T
  volumeMode: Filesystem
  accessModes:
  - ReadWriteOnce
  persistentVolumeReclaimPolicy: Delete
  storageClassName: local-storage
  local:
    path: /opt/starrocks/cn/storage     #cn cache本机路径
  nodeAffinity:
    required:
      nodeSelectorTerms:
      - matchExpressions:
        - key: kubernetes.io/hostname
          operator: In
          values:
          - k8s-sr1
EOF

4.5 创建StarRocks集群

1) 创建StarRocks集群

[root@k8s-sr1 sr]# kubectl apply -f shared-data-fe-cn-feproxy-v1.0.yaml
starrockscluster.starrocks.com/a-starrocks-in-share-data-mode created
configmap/starrockscluster-sample-fe-cm created
configmap/starrockscluster-sample-cn-cm created

此时否则fe会一直pengding:

[root@k8s-sr1 sr]# kubectl -n starrocks get pod -w
NAME                                       READY   STATUS    RESTARTS   AGE
a-starrocks-in-share-data-mode-fe-0        0/1     Pending   0          30s
kube-starrocks-operator-768ccbdf9c-6wq4w   1/1     Running   0          2m9s

2) 创建LocalPath存储

创建fe-meta、fe-log、cn-cache所用到的local存储，PVC会自动创建:

[root@k8s-sr1 sr]# kubectl apply -f localStorageClassV1.0.yaml
storageclass.storage.k8s.io/local-storage created
persistentvolume/starrocks-fe-meta-pv created
persistentvolume/starrocks-fe-log-pv created
persistentvolume/starrocks-cn-cache-pv created

查看已经创建好的SC，PV及自动创建好的PVC

[root@k8s-sr1 sr]# kubectl -n starrocks get sc,pv,pvc
NAME                                                            PROVISIONER                     RECLAIMPOLICY   VOLUMEBINDINGMODE      ALLOWVOLUMEEXPANSION   AGE
storageclass.storage.k8s.io/local-storage                       kubernetes.io/no-provisioner    Delete          WaitForFirstConsumer   false                  58s
storageclass.storage.k8s.io/rook-ceph-retain-bucket-starrocks   rook-ceph.ceph.rook.io/bucket   Retain          Immediate              false                  3h26m


NAME                                     CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM                                                           STORAGECLASS    REASON   AGE
persistentvolume/starrocks-cn-cache-pv   200Gi      RWO            Delete           Available                                                                   local-storage            42s
persistentvolume/starrocks-fe-log-pv     5Gi        RWO            Delete           Bound       starrocks/fe-storage-log-a-starrocks-in-share-data-mode-fe-0    local-storage            58s
persistentvolume/starrocks-fe-meta-pv    10Gi       RWO            Delete           Bound       starrocks/fe-storage-meta-a-starrocks-in-share-data-mode-fe-0   local-storage            58s


NAME                                                                        STATUS   VOLUME                 CAPACITY   ACCESS MODES   STORAGECLASS    AGE
persistentvolumeclaim/fe-storage-log-a-starrocks-in-share-data-mode-fe-0    Bound    starrocks-fe-log-pv    5Gi        RWO            local-storage   96s
persistentvolumeclaim/fe-storage-meta-a-starrocks-in-share-data-mode-fe-0   Bound    starrocks-fe-meta-pv   10Gi       RWO            local-storage   96s

3) 查看pod已经启动

正常情况下，fe、cn，fe-proxy都应该为Running，且READY数量都为期望数量，如1/1, N/N，此时已完成StarRocks存算分离部署。

[root@k8s-sr1 sr]# kubectl -n starrocks get pod
NAME                                                       READY   STATUS    RESTARTS   AGE
a-starrocks-in-share-data-mode-cn-0                        1/1     Running   0          3m55s
a-starrocks-in-share-data-mode-fe-0                        1/1     Running   0          7m3s
a-starrocks-in-share-data-mode-fe-proxy-5dfc8d5989-x9vsq   1/1     Running   0          3m55s
kube-starrocks-operator-768ccbdf9c-vlrg7                   1/1     Running   0          8m43s

4) fe-proxy镜像拉取缓慢处理(可跳过)

fe-proxy默认拉取镜像非常缓慢，pod不能启动：

[root@k8s-sr1 sr]# kubectl -n starrocks describe pod a-starrocks-in-share-data-mode-fe-proxy-857455f4df-pbdpv
...
  ----     ------     ----                ----               -------
  Normal   Scheduled  2m1s                default-scheduler  Successfully assigned starrocks/a-starrocks-in-share-data-mode-fe-proxy-857455f4df-pbdpv to k8s-sr2
  Warning  Failed     79s                 kubelet            Failed to pull image "nginx:1.24.0": rpc error: code = DeadlineExceeded desc =

nginx:1.24.0拉取缓慢，经和官方老师确认，可以更换为最新nginx:latest版本：

[root@k8s-sr1 sr]# kubectl -n starrocks edit deployments.apps/a-starrocks-in-share-data-mode-fe-proxy
...
     48       containers:
     49       - image: nginx:latest   #default nginx:1.24.

另外一个方法是我当前使用的方法，在shared-data-fe-cn-feproxy-v1.0.yaml中的starRocksFeProxySpec一段，指定版本，参考如下：

  starRocksFeProxySpec:     #部署FeProxy部分
    image: nginx:latest     #镜像版本

该段在“4.3 准备shared-data-fe-cn-feproxy-v1.0.yaml文件”中已包含。

5. 访问集群

5.1 在Kubernetes集群内通过MySQL客户端访问StarRocks集群

通过fe的pod进行验证访问，可以使用通过FE Service的ClusterIP，或者K8s内的service name进行访问。

Service 的名称默认为 <集群名称>-<组件名称>-service，例如a-starrocks-in-share-data-mode-fe-service，也可以在每个组件的spec中指定Service名称。

1) 查看service信息

fe service的IP为11.111.196.31，service name为a-starrocks-in-share-data-mode-fe-service，在K8s内部都可以通过这两个名称进行访问。

查看FE Service内部虚拟CLUSTER-IP和端口PORT(S)。

[root@k8s-sr1 sr]# kubectl -n starrocks get svc
NAME                                              TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                               AGE
a-starrocks-in-share-data-mode-cn-search          ClusterIP   None            <none>        9050/TCP                              2m53s
a-starrocks-in-share-data-mode-cn-service         ClusterIP   11.101.158.34   <none>        9060/TCP,8040/TCP,9050/TCP,8060/TCP   2m53s
a-starrocks-in-share-data-mode-fe-proxy-service   NodePort    11.101.81.244   <none>        8080:30180/TCP                        2m53s
a-starrocks-in-share-data-mode-fe-search          ClusterIP   None            <none>        9030/TCP                              6m2s
a-starrocks-in-share-data-mode-fe-service         ClusterIP   11.111.196.31   <none>        8030/TCP,9020/TCP,9030/TCP,9010/TCP   6m1s

2) K8s内部登录Fe

[root@k8s-sr3 ~]# kubectl -n starrocks exec -it a-starrocks-in-share-data-mode-fe-0 -- bash

3) 以CLUSTER-IP登录StarRocks

root@a-starrocks-in-share-data-mode-fe-0:/opt/starrocks# mysql -h 11.111.196.31 -P 9030 -uroot
Welcome to the MySQL monitor.  Commands end with ; or \g.
Your MySQL connection id is 2
Server version: 5.1.0 3.1.5-5d8438a


Copyright (c) 2000, 2023, Oracle and/or its affiliates.


Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.


Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.

4) 也可以service name登录StarRocks

root@a-starrocks-in-share-data-mode-fe-0:/opt/starrocks# mysql -h a-starrocks-in-share-data-mode-fe-service -P 9030 -uroot

5) 查看fe、cn节点状态-正常

mysql> SHOW PROC '/frontends'\G
*************************** 1. row ***************************
             Name: a-starrocks-in-share-data-mode-fe-0.a-starrocks-in-share-data-mode-fe-search.starrocks.svc.cluster.local_9010_1701757616554
               IP: a-starrocks-in-share-data-mode-fe-0.a-starrocks-in-share-data-mode-fe-search.starrocks.svc.cluster.local
      EditLogPort: 9010
         HttpPort: 8030
        QueryPort: 9030
          RpcPort: 9020
             Role: LEADER
        ClusterId: 117990822
             Join: true
            Alive: true
ReplayedJournalId: 140
    LastHeartbeat: 2023-12-05 06:34:07
         IsHelper: true
           ErrMsg:
        StartTime: 2023-12-05 06:27:17
          Version: 3.1.5-5d8438a
1 row in set (0.04 sec)




mysql> SHOW PROC '/compute_nodes'\G
*************************** 1. row ***************************
        ComputeNodeId: 10004
                   IP: a-starrocks-in-share-data-mode-cn-0.a-starrocks-in-share-data-mode-cn-search.starrocks.svc.cluster.local
        HeartbeatPort: 9050
               BePort: 9060
             HttpPort: 8040
             BrpcPort: 8060
        LastStartTime: 2023-12-05 06:28:07
        LastHeartbeat: 2023-12-05 06:34:12
                Alive: true
 SystemDecommissioned: false
ClusterDecommissioned: false
               ErrMsg:
              Version: 3.1.5-5d8438a
             CpuCores: 4
    NumRunningQueries: 0
           MemUsedPct: 0.14 %
           CpuUsedPct: 0.0 %
       HasStoragePath: true
          StarletPort: 9070
             WorkerId: 1
1 row in set (0.01 sec)

5.2 K8s集群外访问StarRocks集群

在Kubernetes集群外，支持通过FE Service的LoadBalancer和NodePort访问StarRocks集群。以LoadBalancer为例：

1) 公有云访问方式(本次不涉及)

将fe-service的类型由ClusterIP更改为LoadBalancer，直接使用external-ip进行访问，该方法使用云提供商的负载均衡器在外部公开服务

执行命令kubectl -n starrocks edit svc a-starrocks-in-share-data-mode-fe-service 更新 StarRocks 集群配置文件，修改 starRocksFeSpec 的 Service 类型为 LoadBalancer。

starRocksFeSpec:
  image: starrocks/fe-ubuntu:3.0-latest
  replicas: 3
  requests:
    cpu: 4
    memory: 16Gi
  service:
    type: LoadBalancer # 指定为 LoadBalancer

查询 FE Service 向外部暴露的 IP 地址 EXTERNAL-IP 和端口 PORT(S)。

$ kubectl -n starrocks get svc
NAME                                 TYPE           CLUSTER-IP       EXTERNAL-IP                                                              PORT(S)                                                       AGE
be-domain-search                     ClusterIP      None             <none>                                                                   9050/TCP                                                      127m
fe-domain-search                     ClusterIP      None             <none>                                                                   9030/TCP                                                      129m
starrockscluster-sample-fe-service   LoadBalancer   10.100.162.xxx   a7509284bf3784983a596c6eec7fc212-618xxxxxx.us-west-2.elb.amazonaws.com   8030:30629/TCP,9020:32544/TCP,9030:32244/TCP,9010:32024/TCP   129m               ClusterIP      None            <none>                                                                   9030/TCP                                                      23h

通过MySQL客户端访问StarRocks集群:

mysql -h a7509284bf3784983a596c6eec7fc212-618xxxxxx.us-west-2.elb.amazonaws.com -P9030 -uroot

2) 私有云访问方式(本次涉及)

###1 创建yaml文件

可以通过nodeport进行公开fe query和http port，也可使用ingress-nginx+DNS实现域名进行访问，前者可结合nginx可以实现高可用访问。下面以nodeport对fe http和fe query进行演示。

[root@k8s-sr1 sr]# cat fe-nodeport-svc.yaml
apiVersion: v1
kind: Service
metadata:
  labels:
    app.kubernetes.io/component: fe                     # svc lable, --show-labels
    app.starrocks.ownerreference/name: a-starrocks-in-share-data-mode
  name: starrocks-fe-nodeport
  namespace: starrocks
spec:
  ports:
  - name: http
    port: 8030
    protocol: TCP
    targetPort: 8030
    nodePort: 32030    #http 8030对外访问端口32030
  - name: query
    port: 9030
    protocol: TCP
    targetPort: 9030
    nodePort: 32630    #query 8030对外访问端口32630
  selector:
    app.kubernetes.io/component: fe             # pod label, --show-tables
    app.starrocks.ownerreference/name: a-starrocks-in-share-data-mode-fe
  type: NodePort

###2 创建nodePort

[root@k8s-sr1 sr]# kubectl apply -f fe-nodeport-svc.yaml
service/starrocks-fe-nodeport created

###3 查看nodePort

[root@k8s-sr1 sr]# kubectl -n starrocks get svc
NAME                                              TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)                               AGE
a-starrocks-in-share-data-mode-cn-search          ClusterIP   None             <none>        9050/TCP                              45m
a-starrocks-in-share-data-mode-cn-service         ClusterIP   11.101.158.34    <none>        9060/TCP,8040/TCP,9050/TCP,8060/TCP   45m
a-starrocks-in-share-data-mode-fe-proxy-service   NodePort    11.101.81.244    <none>        8080:30180/TCP                        45m
a-starrocks-in-share-data-mode-fe-search          ClusterIP   None             <none>        9030/TCP                              48m
a-starrocks-in-share-data-mode-fe-service         ClusterIP   11.111.196.31    <none>        8030/TCP,9020/TCP,9030/TCP,9010/TCP   48m
starrocks-fe-nodeport                             NodePort    11.106.160.152   <none>        8030:32030/TCP,9030:32630/TCP         64s   #当前为生成的nodePort

###4 在K8s外登录StarRocks

mysql -h192.168.80.20 -P32630 -uroot

6. 官方参考

https://docs.starrocks.io/zh/docs/deployment/sr_operator/
https://docs.starrocks.io/zh/docs/deployment/deploy_shared_data/
https://docs.starrocks.io/zh/docs/quick_start/Create_table/
https://github.com/StarRocks/starrocks-kubernetes-operator/blob/main/doc/mount_persistent_volume_howto.md
https://github.com/StarRocks/starrocks-kubernetes-operator/blob/main/examples/starrocks/deploy_a_starrocks_cluster_running_in_share_data_mode.yaml
https://github.com/StarRocks/starrocks-kubernetes-operator/blob/main/examples/starrocks/deploy_a_starrocks_cluster_with_fe_proxy.yaml
https://docs.starrocks.io/zh/docs/data_source/data_cache/#be-%E9%85%8D%E7%BD%AE

不足之处，还望抛转。

作者:王坤，微信公众号:rundba，欢迎转载，转载请注明出处。

如需公众号转发，请联系wx:landnow。

长按二维码

欢迎加入>>西安K8S小组

请注明:来自rundba，加入XAK8S小组

往期推荐

阿里云负载均衡SLB版本CLB、ALB和NLB有什么区别如何选择？

0197.K kubernetes创建及更改HPA

0198.K 图解-Kubernetes&OpenShift容器网络发展

0196.K 为什么VMware的Kubernetes野心取决于MinIO

0195.K Kubernetes上部署MinIO Operator

0194.K 使用ORACLE MySQL Operator在Kubernetes上部署MySQL高可用集群

0193.O 使用Docker快速部署OceanBase v4.0测试环境

0192.C CDP中增删yarn队列失败，提示需要重启处理-Failed to add queue

0191.C ranger数据清理(HDFS和DB清理)

0190.C hdfs查看目录数量-目录大小-文件数量-文件大小排序

0189.S 使用StarRocks Operator在Kubernetes部署和管理CN

0188.S 使用Docker部署StarRocks V2.4.0测试环境

0187.C 使用FineBI同时连接开启Kerberos的CDP和CDH的impala

0186.C CentOS上FineBI V5.1.26安装

Rancher Kubernetes 发行版应用精讲训练营(10月13日至11月3日-共4期)

0185.K QFusion私有云数据库平台安装有礼，半小时￥150京东卡到手记

0184.K Kubernets上数据库高可用方案之通过ob-operator部署OceanBase-ce 3.1.3

0183.K ubuntu22.04上安装minikube(使用containerd和docker)

Ubuntu22.04上安装K8s1.24.2--3节点环境安装(一主两从)

0181.K 升级Kubernetes集群的Docker和Containerd版本

0180.K kubelet.go 2466 Error getting node not found

0179.U Ubuntu上ssh等效性一键脚本自动配置

0178. C cloudera-manager-agent被意外卸载后恢复

0177.U ubuntu server 22.04双网卡绑定

0176.K 设置master调度_去除master污点

0175.K delete pv状态状态一直为Terminating解决方法

0174.K kuboard监控套件安装

0173.K pod日志提示persistentvolumeclaim not found解决方法

0172.K pod日志提示pod has unbound immediate PersistentVolumeClaims解决

0171.K pod日志提示open prometheus queries.active permission denied解决

0170.K K8S增加node节点

k8s s3

文章转载自rundba，如果涉嫌侵权，请发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。

0199.S K8s上部署StarRocks v3.1.5存算分离验证环境

评论
