TSNE+Neo4j：如何用数据可视化癌症关系？手把手教程

在本文中，我们将通过分析疾病本体（disease ontology）作为知识图谱，来识别和可视化不同类型的癌症聚类。具体来说，我们将在 Docker 容器中设置 Neo4j，导入本体，生成图聚类和嵌入（em)beddings），然后使用降维技术绘制这些聚类并获取一些洞见。尽管我们以 disease_ontology
 作为示例，但相同的方法也可以用于探索任何本体或图数据库。

本体设置

在图数据库中，数据不是以行的形式存储（如电子表格或关系型数据库），而是存储为节点及其之间的关系。例如，在下图中，我们可以看到黑色素瘤（melanoma）和癌（carcinoma）是细胞类型癌症肿瘤（cell type cancer tumor）的子类别（通过 SCO 关系表示）。通过这种数据结构，我们可以清楚地看到黑色素瘤和癌症之间的关联，即使数据本身并未明确指出这一点。

本体（Ontology）是一组正式定义的概念及其关系。相比自由文本，本体更易于计算机解析，因此更容易从中提取有意义的信息。本体在生物科学领域被广泛使用，您可以在 OBO Foundry 上找到感兴趣的本体。在这里，我们关注的是疾病本体（Disease Ontology），它展示了不同类型疾病之间的关系。

Neo4j 是一个用于管理、查询和分析图数据库的工具。为了简化设置，我们将使用 Docker 容器。

docker run \
 -it - rm \
 - publish=7474:7474 - publish=7687:7687 \
 - env NEO4J_AUTH=neo4j/123456789 \
 - env NEO4J_PLUGINS='["graph-data-science","apoc","n10s"]' \
 neo4j:5.17.0

在上述命令中，-publish
 选项用于设置端口，以便 Python 直接查询数据库，同时允许我们通过浏览器访问数据库。NEO4J_PLUGINS
 参数指定要安装的插件。不幸的是，Windows 版 Docker 镜像无法正确安装这些插件，因此如果您使用 Windows，则需要手动安装 Neo4j Desktop。不过，不必担心，其他步骤仍然适用于您。

当 Neo4j 运行时，您可以在浏览器中访问 http://localhost:7474/ 来连接数据库，或者使用 Python 驱动程序进行连接，如下所示。请注意，我们使用的是在 Docker 命令中发布的端口，并使用之前定义的用户名和密码进行身份验证。

URI = "bolt://localhost:7687"
AUTH = ("neo4j", "123456789")
driver = GraphDatabase.driver(URI, auth=AUTH)
driver.verify_connectivity()

在设置好 Neo4j 数据库后，我们需要导入一些数据。Neo4j 插件 n10s
 旨在导入和处理本体数据；您可以使用它将数据嵌入到现有本体中，或者直接探索本体结构。以下 Cypher 命令首先设置了一些配置以优化查询结果，然后定义了唯一性约束，最后导入疾病本体数据。

CALL n10s.graphconfig.init({ handleVocabUris: "IGNORE" });
CREATE CONSTRAINT n10s_unique_uri FOR (r:Resource) REQUIRE r.uri IS UNIQUE;
CALL n10s.onto.import.fetch(http://purl.obolibrary.org/obo/doid.owl, RDF/XML);

如果您想了解如何使用 Python 驱动程序完成此操作，可以查看完整代码：GitHub 代码链接。

现在，我们已经成功导入了本体，您可以在浏览器中打开 http://localhost:7474/ 来手动探索本体结构。但我们更关注整体趋势，因此接下来我们将进行分析，具体来说，我们将执行 Louvain 聚类并生成快速随机投影（Fast Random Projection）嵌入。

聚类与嵌入

Louvain 聚类是一种用于网络数据的聚类算法。简而言之，它识别出在图中彼此连接更紧密的节点集合，并将这些节点定义为一个聚类。当应用于本体时，它可以快速识别一组相关概念。而快速随机投影（Fast Random Projection）则为每个节点生成一个嵌入，即一个数值向量，其中相似的节点具有更相似的向量。借助这些工具，我们可以识别哪些疾病相似，并量化它们的相似程度。

为了生成嵌入和聚类，我们需要“投影”出图中我们感兴趣的部分。由于本体通常非常庞大，这种子集筛选方法可以加快计算速度，并避免内存溢出。在本示例中，我们仅关注癌症，而不涉及其他类型的疾病。我们使用以下 Cypher 查询来筛选数据：匹配带有“cancer”标签的节点，以及通过 SCO 或 SCO_RESTRICTION 关系与其相关的节点。此外，我们还希望包含癌症类型之间的关系，因此添加了第二个 MATCH
 查询来返回这些连接的节点及其关系。

MATCH (cancer:Class {label:"cancer"})<-[:SCO|SCO_RESTRICTION *1..]-(n:Class)
WITH n
MATCH (n)-[:SCO|SCO_RESTRICTION]->(m:Class)
WITH gds.graph.project(
    "proj", n, m, {}, {undirectedRelationshipTypes: ['*']}
) AS g
RETURN g.graphName AS graph, g.nodeCount AS nodes, g.relationshipCount AS rels

一旦完成投影（我们将其命名为“proj”），我们就可以计算聚类和嵌入，并将其写回原始图数据库。最后，我们查询图数据库，获取每种癌症类型的新嵌入和聚类，并将其导出为 CSV 文件。

CALL gds.fastRP.write(
  'proj',
  {embeddingDimension: 128, randomSeed: 42, writeProperty: 'embedding'}
) YIELD nodePropertiesWritten

CALL gds.louvain.write(
  "proj",
  {writeProperty: "louvain"}
) YIELD communityCount

MATCH (cancer:Class {label:"cancer"})<-[:SCO|SCO_RESTRICTION *0..]-(n)
RETURN DISTINCT
  n.label as label,
  n.embedding as embedding,
  n.louvain as louvain

结果

让我们查看一些聚类，看看哪些类型的癌症被归为一组。在 Python 中加载导出的数据并存入 Pandas DataFrame 后，我们可以检查单个聚类的组成情况。

聚类 2168 包含一组胰腺癌。

nodes[nodes.louvain == 2168]["label"].tolist()
#array(['"islet cell tumor"',
#       '"non-functioning pancreatic endocrine tumor"',
#       '"pancreatic ACTH hormone producing tumor"',
#       '"pancreatic somatostatinoma"',
#       '"pancreatic vasoactive intestinal peptide producing tumor"',
#       '"pancreatic gastrinoma"', '"pancreatic delta cell neoplasm"',
#       '"pancreatic endocrine carcinoma"',
#       '"pancreatic non-functioning delta cell tumor"'], dtype=object)

聚类 174 是一个较大的癌症群体，但主要由癌（carcinoma）组成。

nodes[nodes.louvain == 174]["label"]
#array(['"head and neck cancer"', '"glottis carcinoma"',
#       '"head and neck carcinoma"', '"squamous cell carcinoma"',
#...
#       '"pancreatic squamous cell carcinoma"',
#       '"pancreatic adenosquamous carcinoma"',
#...
#       '"mixed epithelial/mesenchymal metaplastic breast carcinoma"',
#       '"breast mucoepidermoid carcinoma"'], dtype=object)p

这些聚类是合理的，它们基于器官或癌症类型进行分组，并且对可视化分析非常有用。然而，嵌入仍然是高维的，无法直接进行可视化。幸运的是，TSNE 是一种非常有效的降维方法。在这里，我们使用 TSNE 将 128 维的嵌入降至 2 维，同时保持相似节点靠近。我们可以通过绘制散点图并按 Louvain 聚类着色来验证降维效果。如果两种方法结果一致，我们应该会看到颜色相近的节点聚集在一起。

from sklearn.manifold import TSNE

nodes = pd.read_csv("export.csv")
nodes['louvain'] = pd.Categorical(nodes.louvain)

embedding = nodes.embedding.apply(lambda x: ast.literal_eval(x))
embedding = embedding.tolist()
embedding = pd.DataFrame(embedding)

tsne = TSNE()
X = tsne.fit_transform(embedding)

fig, axes = plt.subplots()
axes.scatter(
    X[:,0],
    X[:,1],
    c  = cm.tab20(Normalize()(nodes['louvain'].cat.codes))
)
plt.show()

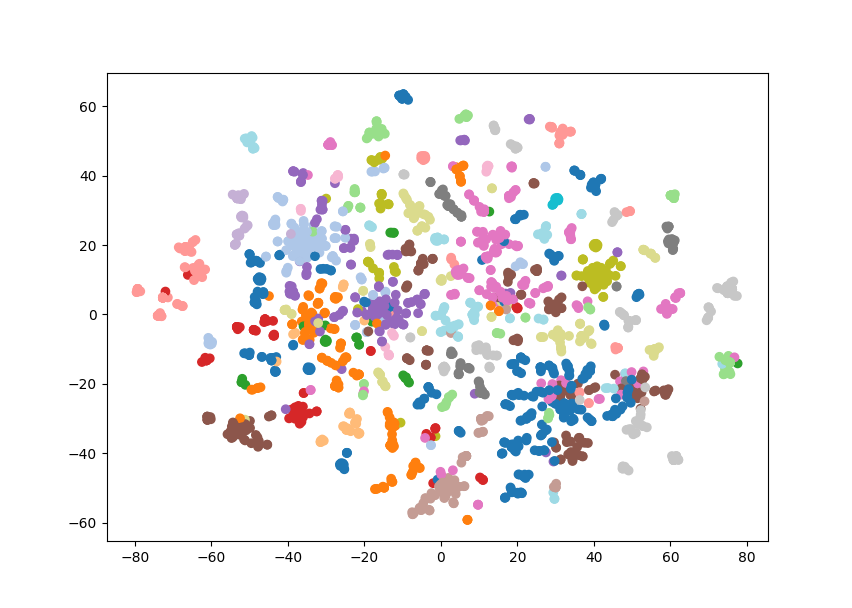

正如我们所见，相似类型的癌症聚集在一起，并且在图中以相同颜色呈现。需要注意的是，一些颜色相同的节点相距较远，这是因为我们在 29 个聚类中只能使用 20 种颜色。该可视化为我们的知识图谱提供了良好的整体视角，但我们还可以添加更多数据。

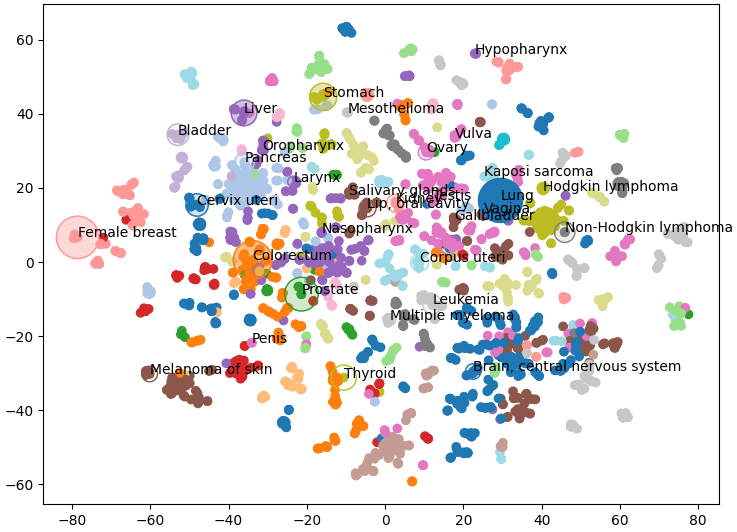

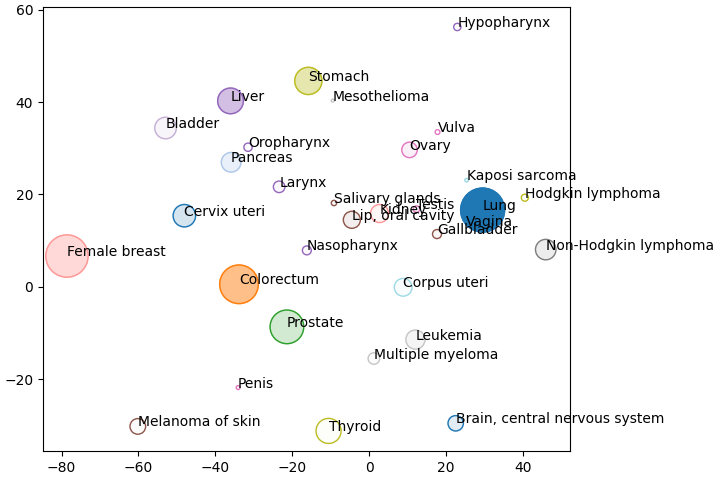

下图中，我们将癌症类型的发生频率映射为节点大小，并将死亡率映射为透明度（数据来源：Bray et al. 2024）。由于我仅获取了部分癌症类型的数据，因此仅绘制了这些节点。从图中可以看到，肝癌的整体发病率并不特别高。然而，在其所在的聚类（紫色）中，与咽喉癌、喉癌和鼻咽癌相比，肝癌的发病率明显更高。

结论

在本文中，我们利用疾病本体将不同类型的癌症分组为聚类，从而为这些疾病提供了比较的背景。希望这个小项目能帮助您了解如何可视化探索本体，并将这些信息整合到您的数据分析中。

完整代码可在 GitHub (https://github.com/DAWells/do_onto) 获取。

参考文献

Bray, F., Laversanne, M., Sung, H., Ferlay, J., Siegel, R. L., Soerjomataram, I., & Jemal, A. (2024). Global cancer statistics 2022: GLOBOCAN estimates of incidence and mortality worldwide for 36 cancers in 185 countries. CA: a cancer journal for clinicians, 74(3), 229–263.
