Apache Zeppelin系列教程第二篇——整体架构

Zeppelin 架构：

首先我们来了解下 Zeppelin的架构, Zeppelin 主要分3层。

Web前端

Zeppelin Server

Interpreter

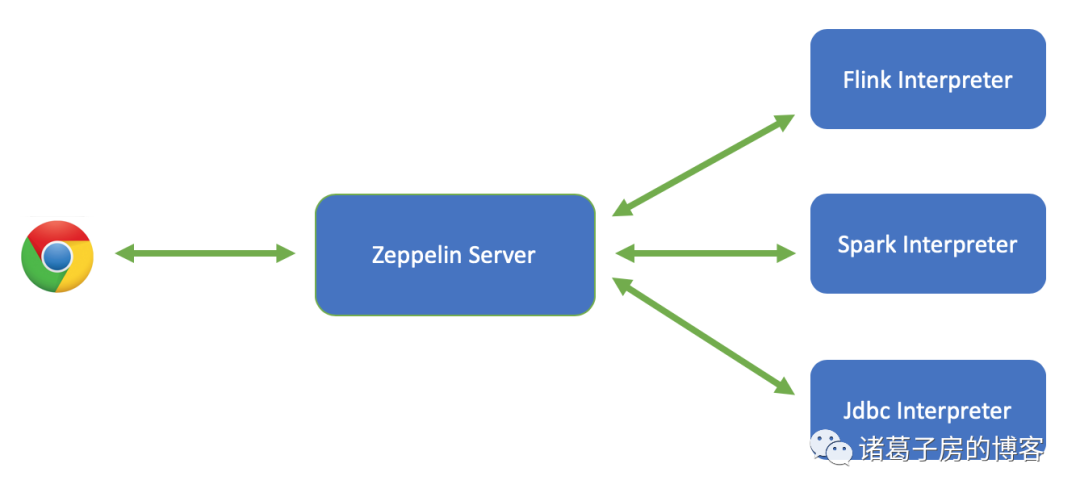

Zeppelin前端负责前端页面的交互，通过Rest API 和WebSocket的方式与Zeppelin Server进行交互。Zeppelin Server是一个Web server，负责管理所有的note，interpreter 等等，Zeppelin Server不做具体的代码执行，会交给Interpreter来执行代码Interpreter 是一个独立的进程，负责具体前端用户提交的代码的执行（比如Spark Scala代码或者SQL代码等等）。Zeppelin Server与 Interpreter 自己是通过thrift 来进行通信，而且是双向通信。Zeppelin支持目前大部分流行的大数据引擎，上图只展示了其中3种比较常用的引擎：Flink，Spark，Jdbc

Zeppelin Server是独立的进程，进程日志在logs目录下的 zeppelin-{user}-{host}.log, 每个Interpreter也是一个独立的进程，进程日志是 logs目录下的 zeppelin-interpreter-{interpreter}-*.log， 所以如果碰到任何问题可以先去这两个log文件里去查找线索

关于zeppelin采用WebSocket技术的必要性问题，这里也做一下简单分析。zeppelin是共享式、Notebook式的大数据分析环境，以repl的方式执行以Paragraph为最小粒度的代码段。

1. 首先repl的方式强调实时反馈执行结果，特别是在大数据环境下，一段代码可能需要执行很长时间，在执行的过程中，zeppelin的用户期望看到执行进度和中间结果，需要在前后端之间建立一个长连接，便于实时传递数据。

2. 另外zeppelin的另一个亮点是其结果可视化能力，需要在前后台传递图片，并且支持较大数据量的传输的能力（相对传统http技术）。

3. 再者，由于是共享式环境，一个Note可能被多个用户同时看到、甚至编辑，需要在各个已经打开了同一个Note的web客户端之间同步Note的代码、执行结果和进度信息。

zeppelin 涉及到的技术

前端：

AngularJS

zeppelin 前端websocket 发送请求代码：zeppelin-web\src\components\websocket\websocket-message.service.js

后端：

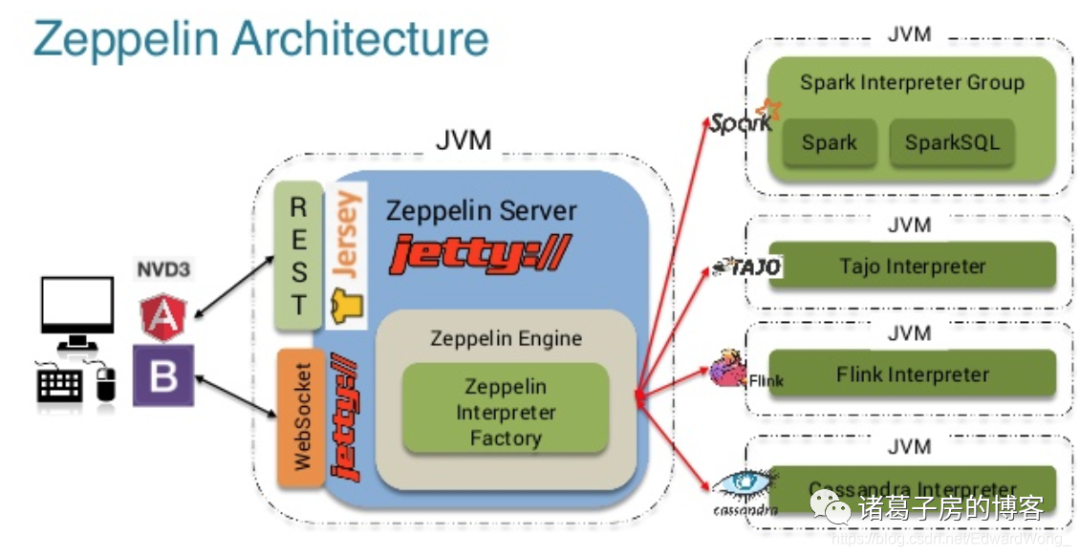

Zeppelin使用了Jetty作为内嵌服务器，通信方式除了WebSocket，还使用Jersey框架提供了Restful服务。由于Zeppelin的解释器（Interpreter）是独立的JVM进程，因此Zeppelin使用Apache Commons Exec框架来使主进程可以启动解释器进程，并且使用Thrift框架在主进程与解释器进程间进行通信。Zeppelin还提供了Apache Shiro进行权限控制，使用Apache Lucence对Note进行全文检索。

后端启动服务的代码(Zeppelin Server 程序的入口类)：zeppelin-server\src\main\java\org\apache\zeppelin\server\ZeppelinServer.java

后端接收websocket请求的代码：zeppelin-server\src\main\java\org\apache\zeppelin\socket\NotebookServer.java

后端接受rest请求的代码：zeppelin-server\src\main\java\org\apache\zeppelin\rest\NotebookRestApi.java

前端打包：zeppelin-web 里面运行 npm run build:dist

前端打包：zeppelin-web-angular 里面运行 npm run build

https://github.com/apache/zeppelin/blob/master/zeppelin-web-angular/README.md

后端服务打包：在根目录下 mvn clean package -DskipTests -Phadoop2

总结：

可以看到Apache Zeppelin 涉及到的相关技术还是挺多的，

前端涉及Angular，后端涉及websocket通讯、java8 function、commons-exec、thrift通讯，因此建议在学习的时候先了解相关技术栈便于更快地学习zeppelin

参考：

https://www.yuque.com/jeffzhangjianfeng/ggi5ys

zeppelin涉及到的相关技术介绍：

(1)websocket 介绍

https://www.ruanyifeng.com/blog/2017/05/websocket.html

https://blog.csdn.net/KeepStruggling/article/details/105543449

(2)java8 function新特性

https://zhuanlan.zhihu.com/p/130810876

(3)commons-exec 执行command命令

https://zhuanlan.zhihu.com/p/391200798

(4)thrift

https://juejin.cn/post/6844903622380093447
