Arcgis Engine 那些事 | 基础篇2

1.地图文档加载

（1） 使用 AxMapControl的LoadMxFile

（2） 使用IMapDocument接口加载

（3） 使用ControlsOpenDocCommandClass加载地图

2.shape文件加载

 (1) 通过工作空间加载ShapeFIle文件

 (2) 通过MapControl的AddShapefile方法加载Shapefile文件

3.加载个人地理数据库

    看书吧。。。。。。

（个人觉得，后面数据加载不是重点，因为Arcgis主要处理矢量数据的，后面的栅格，cad,等等，可能是额外的内容吧，个人观点，若觉得可以学习，可以自己书上再看看）

4.地图文档保存和另存为

    （1）保存和另存为：

使用IMapDocument接口加载

    （2）另存为;

使用ControlsSaveAsDocCommandClass

5.地图浏览

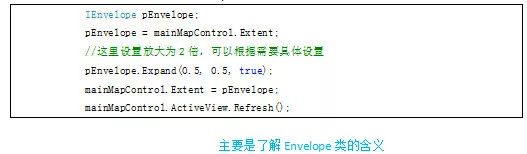

（1）放大与缩小

    主要是通过过改变MapControl中当前视图的范围即Extent属性，该属性返回的结果是IEnvelope接口，可以通过Expand方法来放大或者缩小

（2）拉框放大与缩小

    使用TrackRectangle方法，该方法在MapContrl的OnMouseDown事件中触发，会在MapControl上生成一个由用户鼠标轨迹定义的矩形橡皮筋。

该方法返回一个IPolygon接口的几何对象

（这个能用工具，就用工具实现，但是这个方法应该是通过这个功能应该去了解一下的

（3）漫游

（4）全图显示

    把axMapControl控件的FullExtent属性赋给当前地图的Extent

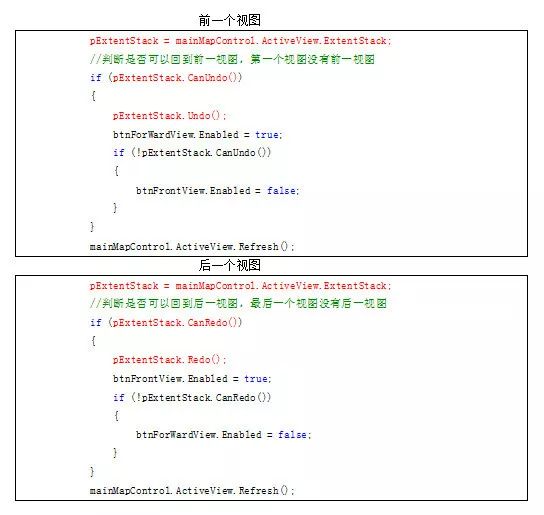

（5）历史视图切换

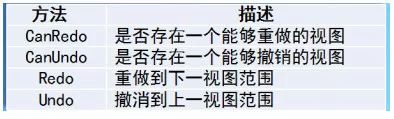

    通过IExtentStack接口，即堆扩展接口。

    可以通过axMapControl.ActiveView.ExtentStack获得该接口

（6）书签

   IMapBookmarks，ISpatialBookmark和IAOIBookmark三个接口

   （主要是去了解这三个接口吧，其余内容在书上看吧，这个也有点多。。。。。。。）

6.量测

（1）状态栏坐标显示

根据axMapControl.Map.MapUnits获得当前地图的单位，然加到toolStripStatusLabel控件中

（2）距离量测

      INewLineFeedback和IScreenDisplay两个接口

      INewLineFeedb接口：

IScreenDisplay接口：

    MapControl中的每个视图都有一个ScreenDisplay对象，用于控制视图中的图形绘制。

    ScreenDisplay对象除了管理窗体屏幕的显示属性外，也管理缓存和视图屏幕的变化等。可以通过IActiveView接口的ScreenDisplay属性获取ScreenDisplay对象。通过ScreenDisplay对象的DisplayTransformation属性进行设备单位和地图单位的转换。

（3）面积量测

      INewPolygonFeedBac接口

7. 要素选择

（1）要素选择

        a. 使用IMap接口的SelectByShape方法。

        该方法可以查询到与输入的形状相交的图层中所以的IFeatureLayer接口类型的Features，但前提是FeatureLayer图层的selectable属性为true。

        b. 使用ControlsSelectFeaturesTool

（2）缩放至选择

    a. 遍历所选要素，然后用IEnvelope接口的Union方法获取所有选中要素的外包框范围，使地图视图缩放至该范围

    b. 使用ControlsZoomToSelectedCommand

（3）清除选择

     a. 常规方法 ClearSelection

    b. 使用ControlsClearSelectionCommand

8. 地图导出

（内容比较多，还是看书吧，主要是那个封装的ExportMap类）

9. 视图同步

（这个部分的话，主要是不是工具能够直接提供的，感觉也会是一个重点，但是不确定，内容也比较多，还是看书）

    简单总结一下涉及的事件和自定义的方法

    与主地图有关的事件：

    OnMapRelaced和OnExtentUpdate

    与鹰眼地图有关的事件：

    OnMouseDown，OnMouseMove和OnMouseUp

    自定义的两个方法：

    SynchrmizeEagleEye和DrawReactangle

10. 图层显示顺序调整

    （1）通过控件属性设置TOCControl中图层顺序的拖拽调整

    在TOCControl控件上右键单击，选择【Properties】选项，弹出【属性】对话框，然后选择【General】选项卡，勾选【Enable Layer Drag and Drop】，即可以实现图层的拖曳调整。

    （2）通过代码实现TOCControl中图层顺序的调整

    主要涉及控件的OnMouseDown和OnMouserUp事件和HitTest方法

11. TOCControl的右键菜单

（1）查询图层属性表

（2）缩放至图层

     根据IFeatureLayer接口的AreaOfInterst属性获取图层的范围，并赋予数据视图的范围

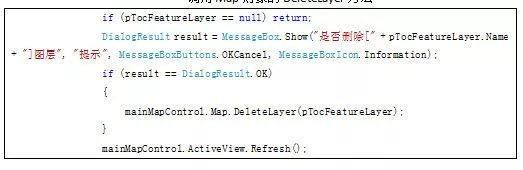

（3）移出图层

    调用Map对象的DeleteLayer方法

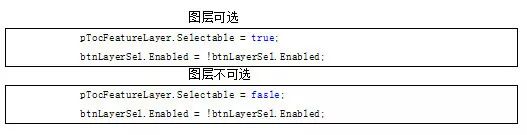

（4）图层可选，不可选

主要使用IFeature接口的Selectable属性

    以上就是本期所有内容了，由于时隔了一年，ArcEngine的知识，我都不太熟练了，这次内容是去年的笔记留下的，若有不正确的地方，希望留言加以指正。应该最后还有一期的内容是关于ArcEngine的，之后就很少再更新这个系列，我将会补充平时Java，Python和专业三个板块，总结平时从学习中，项目中以及杂七杂八中的东西，希望能够一直坚持下去。
