PolarDB-PG AI最佳实践3 ：PolarDB AI多模态相似性搜索最佳实践
摘要
本文介绍了如何利用PolarDB结合多模态大模型（如CLIP）实现数据库内的多模态数据分析和查询。通过POLAR_AI插件，可以直接在数据库中调用AI模型服务，无需移动数据或额外的工具，简化了多模态数据的处理流程。具体应用场景包括图像识别与分类、图像到文本检索和基于文本的图像检索。文章详细说明了技术实现、配置建议、实战步骤及多模态检索示例，展示了如何在PolarDB中创建模型、生成embedding并进行相似性检索。
业务场景
在很多业务场景中，时时刻刻在产生多模态数据，如图像、音频、视频等。这些数据通常以文件的方式存在对象存储上，如何在数据库内部对这些多模态的数据进行统一的分析和查询，一直是一个热门的问题。
多模态大模型（Multimodal Large Language Models, MLLMs）是人工智能领域的前沿技术，它们结合了多种数据模态（如文本、图像等），通过大规模预训练，实现了对复杂信息的深度理解和高效处理。这些模型不仅扩展了传统语言模型的边界，更在视觉问答、图像字幕生成、语音识别等领域展现出了强大的应用潜力。
数据库结合多模态大模型的能力，实现在数据库中对于多模态数据的查询和分析，一些可能的场景包括：
图像识别与分类：根据特定的图像，识别出图片中的对象。比如用户上传了一些餐食的图片，识别出这些图片中包含了哪些食物，并计算出所有食物的卡路里。
图像到文本检索：也就是根据给定的图像，从一堆文字中找出最匹配的描述。这种技术在搜索商品图片时特别有用，可以从图片中找出相关的商品评论。
基于文本的图像检索（图像搜索）：根据用户详细描述的文本，检索出与文本最相近的图片。这不仅对于用户检索商品图片很有用，对于企业内部查找文档和图片也同样重要。
最佳实践
技术实现
PolarDB
PolarDB PostgreSQL版（下文简称为 PolarDB）是一款阿里云自主研发的云原生关系型数据库产品，100% 兼容 PostgreSQL，高度兼容Oracle语法；采用基于 Shared-Storage 的存储计算分离架构，具有极致弹性、毫秒级延迟、HTAP 的能力和高可靠、高可用、弹性扩展等企业级数据库特性。同时，PolarDB 具有大规模并行计算能力，可以应对OLTP与OLAP混合负载。
PolarDB具备POLAR_AI模型服务调用插件，支持使用SQL的方式调用模型服务，不需要拥有机器学习经验，不需要拷贝移动数据，不需要学习新的单独的工具，就可以将AI/ML的能力添加到数据库中。
PolarDB从底层直接调用模型服务，不经过应用程序层，因此访问延迟低、性能优、吞吐大、安全高，也不会影响到数据库的性能。
Embedding
中文可译为嵌入或嵌入式表示，是机器学习和自然语言处理领域中的一个重要概念。它是指将高维、稀疏的特征向量（如词典中的词语、图像像素点等）转换为低维、密集的连续向量空间中的向量表示的过程。
CLIP
CLIP是OpenAI在2021年发布的一种用于图像和文本联合表示的AI模型。其核心思想是通过对比学习来预训练一个模型，使其能够理解图像和文本之间的关系。CLIP使用大规模的图像-文本对数据集进行预训练，例如从互联网上收集的4亿个图像-文本对，这些数据集包含了丰富的图像和对应的描述文本，使得模型能够学习到广泛的视觉概念和语言表达。
CLIP通过对比学习来训练模型。具体来说，对于一个批次中的每个图像-文本对，模型会计算图像和文本的特征向量，并使用对比损失函数来优化模型参数。对比损失函数的目标是使得匹配的图像-文本对的特征向量尽可能接近，而不匹配的图像-文本对的特征向量尽可能远离。
查询流程
主要的查询步骤包含以下步骤：
客户端将AI相关的SQL发送给PolarDB
PolarDB从OSS中获取要查询的图片数据，进行重采样和编码操作
PolarDB把编码后的数据发送给CLIP模型服务
CLIP模型服务进行推理后，将结果进行返回
PolarDB将从服务获取的结果转换为数据库类型，并返回给客户端
建议配置
为了得到良好的体验，建议使用以下配置：
实战步骤
本文以自动驾驶的图片数据为例，介绍如何使用POLAR AI的能力进行多模态相似性的检索（文搜图，图搜图）。
自动驾驶数据使用的是加州大学伯克利分校发布的 BDD100K 数据集，数据可从此处下载 。
部署CLIP模型服务
CLIP模型以及衍生模型服务由多种方式进行部署，本教程为了简便起见采用了 CLIP-as-service作为CLIP模型服务。CLIP-as-service 支持多种部署形态，多种CLIP模型以及提供HTTP，gPRC等访问协议。
CLIP-as-service部署非常简单：
pip install clip-client
python -m clip_server
即可启动模型服务。
注意：
部署完成后可通过
curl -X POST http://0.0.0.0:51000/post \
-H 'Content-Type: application/json' \
-d '{"data":[{"text": "First do it"}]}'
来对http服务进行测试。
从文档可知，CLIP-as-service的请求数据格式分为两种，文本类型为：
{"data":[{"text": "First do it"}]}
图片类型支持base64编码的图片以及基于uri的访问模式:
{"data":[ {"blob":"base64_string" }]}
{"data":[ {"uri":"https://clip-as-servie/static/test.jpg" }]}
其中图片类型需要转为base64编码且不带mime类型信息。
返回的结果格式为:
{"header":{"requestId":"8b1f4b419bc54e95ab4b63cc086233c9","status":null,"execEndpoint":"/","targetExecutor":""},"parameters":null,"routes":[{"executor":"gateway","startTime":"2022-04-01T15:24:28.267003+00:00","endTime":"2022-04-01T15:24:28.328868+00:00","status":null},{"executor":"clip_t","startTime":"2022-04-01T15:24:28.267189+00:00","endTime":"2022-04-01T15:24:28.328748+00:00","status":null}],"data":[{"id":"b15331b8281ffde1e9fb64005af28ffd","parent_id":null,"granularity":null,"adjacency":null,"blob":null,"tensor":null,"mime_type":"text/plain","text":"hello, world!","weight":null,"uri":null,"tags":null,"offset":null,"location":null,"embedding":[-0.022064208984375,0.1044921875, ..., -0.1363525390625,-0.447509765625],"modality":null,"evaluations":null,"scores":null,"chunks":null,"matches":null}]}
embedding包含在 embedding 这个键值中。
数据库准备
创建扩展
创建POLAR_AI扩展
CREATE EXTENSION POLAR_AI WITH SCHEMA PUBLIC;
set search_path="$user", public,polar_ai;
创建模型
一个自定义的模型包含输入，输出以及用户使用的三个函数
输入函数
根据文档，可以定义出相应的输入和输出函数：
文本类型的多模态embedding
-- 此处输入一个文本串
CREATE OR REPLACE FUNCTION clip_text_embedding_in(model text, setence text)
RETURNS jsonb
LANGUAGE plpgsql
AS $function$
BEGIN
RETURN ('{"data": [{"text": "' ||setence || '"}]}')::jsonb;
END;
$function$;
图像类型的多模态embedding
函数涉及到以下三个函数
ai_loadfile 从OSS上读取一个文件，以bytea的方式进行返回
ai_resizeimage 将图片从采样为指定的大小
ai_imageasbase64 将图片进行base64编码，返回出编码串
此处输入的参数为一个存储在oss上的图像文件路径，数据库首先会从oss上读取该文件；由于原始的图片分辨率较高，而模型最终需要转换为336*336的分辨率，因此将原始图像转换为336*336分辨率后降低数据传输量，提升推理性能；最后把重采样后的图片转为base64编码。
-- 图片类型
CREATEORREPLACEFUNCTION clip_image_embedding_in(modeltext, image_path text)
RETURNS jsonb
LANGUAGE plpgsql
AS $function$
DECLARE
urltext;
BEGIN
url = 'oss://<ak>:<sk>@<endpoint-internal>/<bucket>/' || $2;
RETURN ('{"data": [{"blob": "' || ai_imageasbase64(ai_resizeimage(ai_loadfile(url), 336, 336), false)|| '"}]}')::jsonb;
END;
$function$;
输出函数
输出函数对于文本和图片类型一致，从返回的结果中提取embedding
CREATE OR REPLACE FUNCTION clip_embedding_out(model_id text, response_json jsonb)
RETURNS jsonb
AS $$ select (((((response_json)->>'data')::jsonb->0)::jsonb)->>'embedding')::jsonb as result $$
LANGUAGE 'sql' IMMUTABLE;
创建模型
创建一个自定义的模型，分别定义文本和图片的embedding模型
-- 文本模式
SELECT polar_ai.ai_createmodel('embedding/clip_text', --模型id
'http://10.10.1.x:51000/post', --访问地址
'other', -- 模型提供商
'embedding', -- 模型类别
'clip', -- 模型名称
'{"author_type": "token", "token": "my_token"}', --认证信息
NULL, -- header函数
'clip_text_embedding_in'::regproc, -- 输入函数
'clip_embedding_out'::regproc --输出函数);
-- 图片模式
SELECT polar_ai.ai_createmodel('embedding/clip_image', --模型id
'http://10.10.1.x:51000/post',--访问地址
'other',-- 模型提供商
'embedding',-- 模型类别
'clip',-- 模型名称
'{"author_type": "token", "token": "my_token"}', --认证信息
NULL,-- header函数
'clip_image_embedding_in'::regproc,-- 输入函数
'clip_embedding_out'::regproc --输出函数);
注意：url地址与token需要替换为clip-as-service部署时记录的信息
创建用户函数
创建用户使用的函数，分别定义文本和图片两种类型的函数。其中图片类型的函数输入为oss的路径地址。
-- 输入文本生成embedding
CREATEORREPLACEFUNCTION clip_text_embedding(texttext)
RETURNS float4[]
AS $$ selectarray(select json_array_elements_text(polar_ai.AI_CALLMODEL('embedding/clip_text',$1)::json))::float4[] asresult $$
LANGUAGE'sql' IMMUTABLE;
-- 输入图片路径生成embedding
CREATEORREPLACEFUNCTION clip_image_embedding(texttext)
RETURNS float4[]
AS $$ selectarray(select json_array_elements_text(ganos_ai.AI_CALLMODEL('embedding/clip_image',$1)::json))::float4[] asresult $$
LANGUAGE'sql' IMMUTABLE;
函数返回的结果是基于float4数组的embedding。
数据准备
数据上传
使用oss工具将BDD100K数据解压后进行上传，图片放置到统一目录下。
数据库建表
创建如下表结构用于保存文件路径以及对应embedding
CREATE TABLE images(id serial,
url text, -- 图片路径
embedding vector(512), -- 图片向量
);
其中url记录了图像的相对路径，如
test_data/bdd100k/images/10k/train/0004a4c0-d4dff0ad.jpg
数据写入
根据数据的目录结构向数据库中插入数据，如:
INSERT INTO images(url)
VALUES ('test_data/bdd100k/images/10k/train/0004a4c0-d4dff0ad.jpg');
创建embedding
路径插入完成后，可以使用前一步创建的图片向量生成函数进行图片embedding的创建：
UPDATE images
SET embedding=clip_image_embedding(url)::vector(512);
创建索引
图片embedding创建完成后，可对embedding进行索引创建，加速后续的查询
CREATE INDEX ON images USING hnsw (embedding vector_l2_ops);
对于向量索引的更多用法参见PGVector。
多模态检索
当完成以上准备工作后，就能进行以下的检索查询：
文搜图
使用一段文本，检索与该文本最相近的图片。
例如：使用关键词 `white truck in a snow day`，找出包含以上关键词最相关的10张图片
SELECT id, url
FROM images
ORDER BY embedding <-> clip_text_embedding('white truck in a snow day')::vector(512) DESC
limit 10;

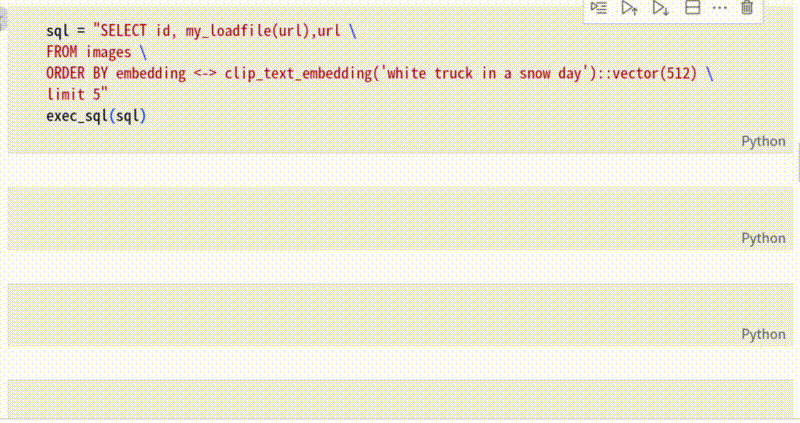

使用附录中的notebook可以预览效果,：
检索还可以结合其他的条件过滤，使用的方法与普通的SQL条件查询一致，可以与b树，全文检索，时空等多模态检索进行组合。
例如：使用关键词 `black car in the night`，找出id > 1000 中包含以上关键词最相关的10张图片
SELECT id, url
FROM images
WHERE id > 1000
ORDER BY embedding <-> clip_text_embedding('black car in the night')::vector(512) DESC
limit 10;
图搜图
给定一张图片，检索与该图片在语义上最类似的图片。
例如：找出与id = 5560 图片语义上最相似的10张图片
SELECT id, url
FROM images
ORDER BY embedding <-> (
SELECT clip_image_embedding(url)::vector(512)::vector(512) FROM images WHERE id = 5560) DESC
limit 10;
注意：CLIP从本质上搭建的文本和图片之间的关系，用图片检索图片效果不一定最佳。如有以图搜图的需求，可使用 RESNET或VGG模型，除了模型部署的步骤，其他操作流程与本文一致。
总结
PolarDB POLAR_AI模型服务具备灵活的特性，通过调用CLIP多模态模型服务，定制SQL实现多模态数据的embedding生成和相似性检索功能。使用时仅使用简单的SQL语句，不需要专业的AI/ML背景，不需要移动数据，就满足文搜图和图搜图的业务需求。
试用体验
欢迎访问PolarDB免费试用页面，选择试用“云原生数据库PolarDB PostgreSQL版”，体验PolarDB的AI能力
附录
图片预览代码
import psycopg
import io
from PIL import Image
import matplotlib.pyplot as plt
def connect():
try:
conn = psycopg2.connect(
dbname="dbname", # 数据库名
host="localhost", # 数据库地址，如果是本地就是'localhost'
port="5432" # 数据库端口，默认是5432
)
except (Exception, psycopg2.Error) as error:
print("连接到PostgreSQL数据库时发生错误: ", error)
return conn
def exec_sql(sql):
connection = connect()
try:
# 创建游标对象，用来执行SQL命令
cursor = connection.cursor()
cursor.execute(sql)
rows = cursor.fetchall();
image = None
for row in rows:
print(str(row[0]) + ":" +row[2])
image = Image.open(io.BytesIO(row[1]))
plt.imshow(image)
plt.axis('off')
plt.show()
cursor.close()
except (Exception, psycopg2.Error) as error:
print(error)
cursor.close()
connection.close()
'''
my_loadfile函数需要预先在数据库内创建，用于从oss上读取文件并缩放大小到512便于显示
CREATE OR REPLACE FUNCTION my_loadfile(text)
RETURNS bytea
AS $$ SELECT AI_RESIZEIMAGE(AI_LOADFILE('OSS://<ak>:<sk>@<endpoint-internal>/<bucket>/' || $1), 512, 0 )$$
LANGUAGE 'sql' IMMUTABLE;
'''
## 文搜图
sql = "SELECT id, my_loadfile(url),url \
FROM images \
WHERE url
ORDER BY embedding <-> clip_text_embedding('white truck in a snow day')::vector(512) \
limit 5"
exec_sql(sql)
