前言

在很多时候，我们会需要这样一个问题，一个三层网络基本结构，有很多的交换机，而基本上每个交换机上面都需要配置相同的VLAN进行互通，在VLAN很多的情况下，这样的工作量是非常大的，那么就延伸出今天所说的VTP协议（这是思科的私有协议），可以解决只需要在一台交换机上配置可以同步到其他交换机上面去，大大减少了交换机的配置量！！

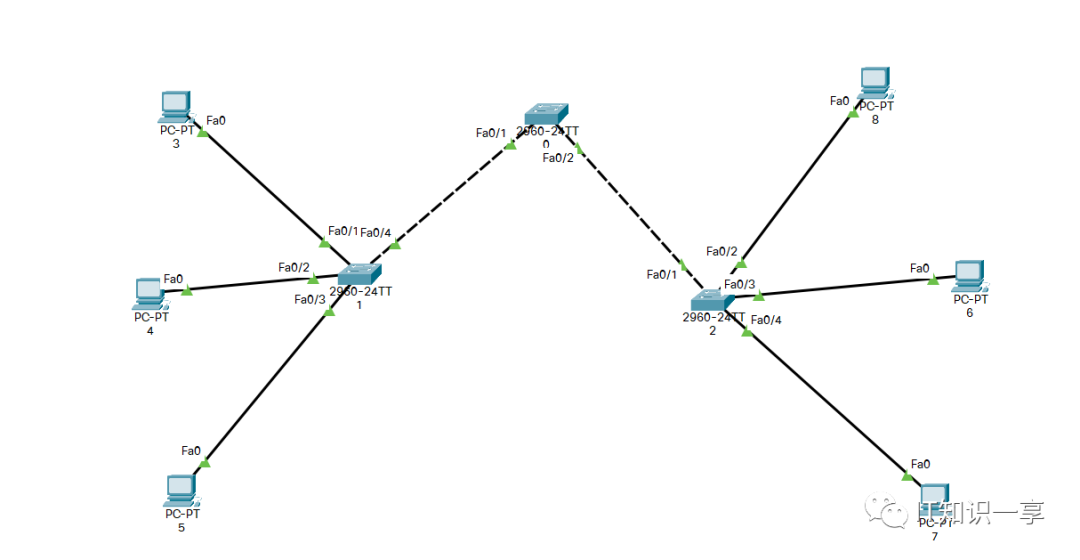

案例讲解

2.需求和目的实现

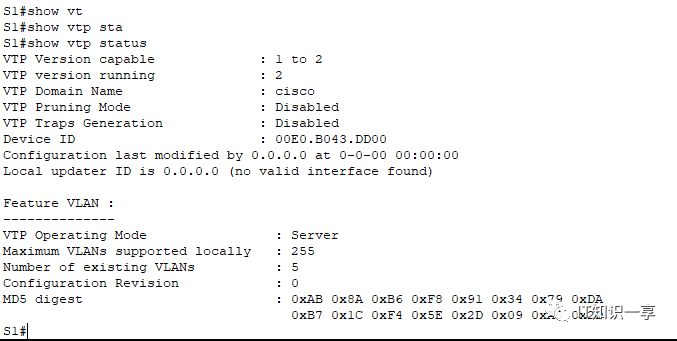

S1(config)#vtp mode server    //设置此设备为VTP服务器

Device mode already VTP SERVER.

S1(config)#vtp domain cisco   //设置VTP域，只有在同一个域内才能同步

Changing VTP domain name from NULL to cisco

S1(config)#vtp password cisco  //设置VTP服务器密码

Setting device VLAN database password to cisco

S1(config)#int fastEthernet 0/1

S1(config-if)#switchport mode trunk   //进入0/1口设置成trunk接口

Switch(config)#hostname S2  //配置交换机设备名称

S2(config)#vtp mode client  //设置此设备为VTP客户端

Setting device to VTP CLIENT mode.

S2(config)#vtp domain cisco  //配置为VTP服务端的域名

Changing VTP domain name from NULL to cisco

S2(config)#vtp password cisco  //配置服务端口令

Setting device VLAN database password to cisco

S1(config)#int fastEthernet 0/4

S1(config-if)#switchport mode trunk   //进入0/1口设置成trunk接口

（5）现在在S1配置三个VLAN，分别为10、20、30

S1(config)#vlan 10  //配置VLAN

S1(config-vlan)#name yewu1  //配置VLAN名字

S1(config-vlan)#exit

S1(config)#vlan 20 //配置VLAN

S1(config-vlan)#name yewu2  //配置VLAN名字

S1(config-vlan)#exit

S1(config)#vlan 30 //配置VLAN

S1(config-vlan)#name MGT  //配置VLAN名字

（6）查看S2和S3的设备上面有没有同步

存在vlan10、20、30

4.注意事项

1. VTP协议用来确保配置的一致性，VTP的具体优点如下:

1. 保持了VLAN的一致性。

2. 提供从一个交换机到另一个交换机在整个管理域中增加虚拟局域网的方法。

2. VTP协议是思科的专用协议，大多数的Catalys交换机都支持该协      议，VTP可以减少VLAN的相关管理任务。

3. 在VTP域中有两个重要的概念:

• VTP域:也称VLAN管理域，由一个以上共享VTP域名的相互连接的交换机组成的。也就是说VTP域是一组域名相同并通过中继链路相互连接的交换机

• VTP通告:在交换机之间用来传递VLAN信息的数据包被成为VTP数据包。
