华为STP的理论与配置

为了提高网络的稳定性，防止出现单点故障，目前大部分网络都采用多链路，具有冗余性的网络拓扑。虽然提高了网络的安全和可用性，但是相继的也会出现环路，那么环路有什么危害呢？

（1）广播风暴：简单的来说广播报文会在环形网络中不断转发，造成广播风暴，主机也会因此不断的收到重复的数据帧。

（2）MAC振荡：简单的来说交换机会重复的收到主机发来的带有自己MAC地址的报文，从而不断的刷新自己的Mac地址表项，导致MAC地址振荡。

STP是通过什么方法来消除环路的

（1）通过阻断链路来消除环路

（2）链路发生故障，立即启动备份链路

具体操作：

（1）在一个环形网络中选取一个根桥（环形网络的逻辑核心）

（2）每个非根交换机选取一个根端口

（3）每个网络选取一个指定端口

（4）非根端口和非指定端口全部阻塞

注意事项：

（1）如果根交换机产生的故障，其他非根交换机重新选举根交换机。通过BPDU交互来选择根交换机

（2）根桥每个端口都是根端口，根桥无根端口

（3）不是根端口也不是指定端口的会被阻塞。

根交换机如果选举？

（1）默认情况下，每个交换机都觉得自己是根交换机，每个交换机都有个桥ID。桥ID越小的就是根交换机

（2）也可以设置优先级，优先级越高就是根交换机。优先级相同比较MAC地址，MAC地址越小的就是根交换机。

（3）通过BPDU交换来比较优先级，从而选举根交换机。

根端口如何选举？

（1）每个交换机都会选出一个根端口

（2）距离根交换机最近的端口为根端口

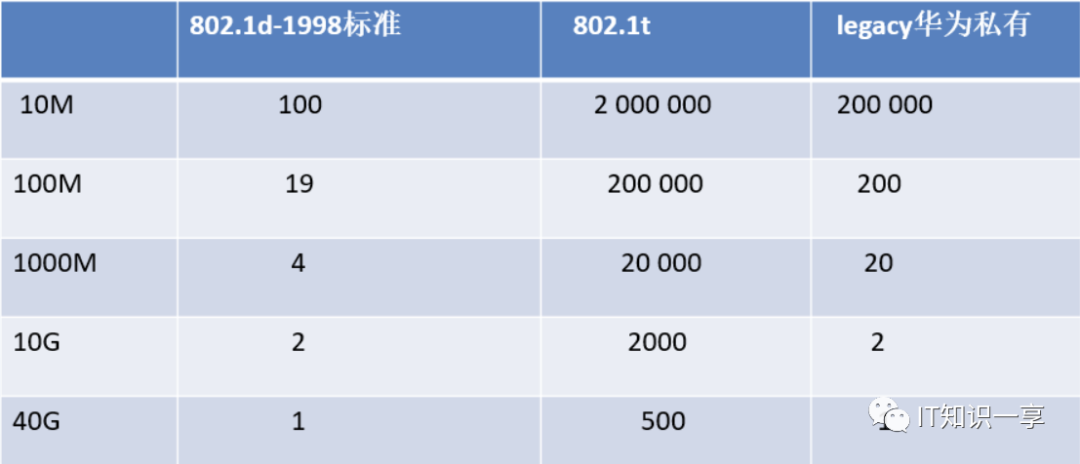

（3）距离的衡量标准是路径的开销值，开销值最小的为根端口。

（4）如果有两个或者两个以上的端口的开销值相同的话，根据发送者的BID最小的那个端口为根端口，BID就是发送者的桥ID。

（5）如果两个或者两个以上的端口来自于同一个交换机端口，PID越小的就是根端口.PID为端口ID

指定端口如何选举？

与根端口选择类似，依据路径开销，PID、BID来选举。

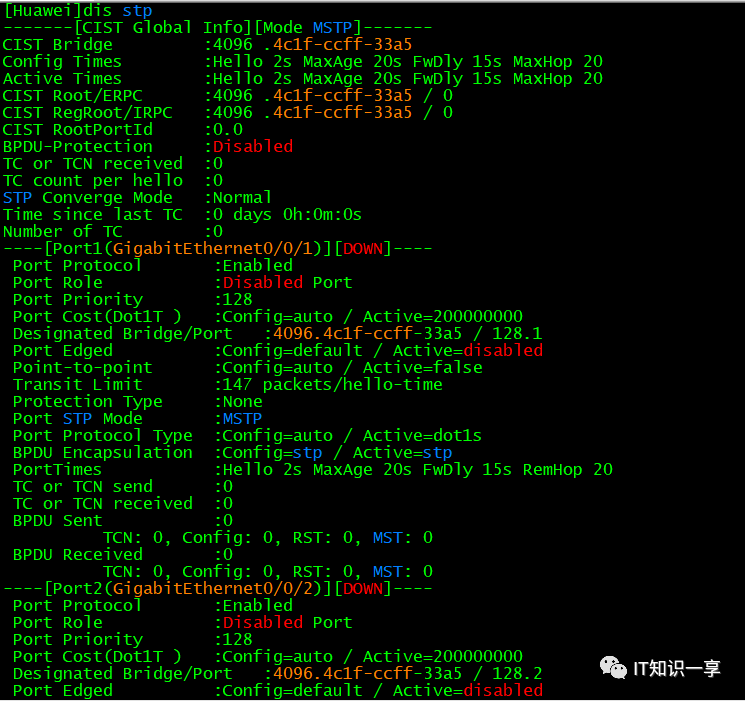

STP的各种角色

根桥—root bridge，根端口—RP：root port，指定端口—DP：Designated port，非指定端口—N-DP：Non-designated port

1.root—根桥-------------每个公共域选举一个root-根；root-根是最中心节点—类似BOSS。

2.RP----根端口------------每台非根桥选举一个根端口；去往root–根桥路径开销最小的接口，也是接收root-根BPDU的接口。

3.DP----指定端口---------交换机之间每条链路到root-根路径开销最短的接口同时转发root-根发来的BPDU。

4.NDP–非指定端口-------被阻塞防止环路产生，起到冗余备份的接口。

既不是根端口也是指定端口的被称为预备端口，全部阻塞

STP端口的状态迁移

共用五种状态。Forwarding（转发状态），learning（学习状态），blocking（阻塞状态），listening（监听状态），disable（禁用状态）

BPDU

（1）交换机通过BPDU报文来进行交流

（2）BPDU有两种类型，配置BPDU和TCN BPDU

（3）初始化阶段，每个交换机都发送配置BPDU来确定自己的角色，等到拓扑稳定了之后，只有根交换才发送配置BPDU，其他交换机只有收到上游发来的配置BPDU才发送自己的配置BPDU。

（4）如果下游拓扑发生变化，交换机会发送TCN BPDU通知。

端口状态----5状态（一般说4个状态）

1------Disable-------：就是物理连接但是处于shutdown状态的时候，不处理任何数据。

2------blocking-----：不接收也不转发数据帧，只接收但不发送BPDU，不学习MAC地址（20S）。

3------Listening-----：不接收也不转发数据帧，接收且发送BPDU，不学习MAC地址。（15S）

4------Learning-----：不接收也不转发数据帧，接收并发送BPDU，学习MAC地址-------学习全部的MAC地址（15S）。

5------Forwarding–：接收并转发数据帧，接收并且发送BPDU，学习MAC地址。

blocking------->Forwarding的流程

（1）当本交换机的RP–指定端口在20S内没有收到新的BPDU，作为冗余链路的N-DP–非指定接口就由Blocking就进入Listening。

（2）Listeing–侦听状态持续一个Forward Delay-15S时间接收并发送BPDU，在此期间RP–根端口仍未收到BPDU，由Listeing进入 到Learning状态。

（3）在Learning–学习状态持续一个Forward Delay-15S时间接受并发送BPDU，开始学习MAC地址，准备数据的发送工作；在此期 间RP–根端口仍未收到BPDU，15S倒计时结束后此接口会进入Forwarding状态。

（4）Forwarding–转发状态接口进行正常的业务数据转发，并且接收和发送BPDU。这个过程中如果之前的RP-根端口收到了BPDU那么这个接口会退回到Blocking状态。

什么情况会发送TCN-BDU？

当网络拓扑出现变更的时候，最先意识到变化的交换机会发送TCN-BPDU。

流程：

（1）SW感知到网络拓扑发生变化发送TCN-BPDU以告知上行SW和Root-根桥；

（2）上行SW和Root-根桥收到此TCN-BPDU回向它直接给它此报文的SW回复一条TCN-ACK；

（3）Root-根桥同时向全网发送标志位TC的BPDU，连续发送35S ，用来告诉其他SW全网拓扑发生变化了。

（4）当其他SW收到根桥发出的TC置位的BPDU会迅速将CAM表的老化时间调整为15S（默认300S），CAM表一老化，意味着重新对CAM表进行以适应更新新的网络

STP的拓扑变更

拓扑变更的情形

1.重大且能直接感知到的拓扑变更：

比如本SW直连的上行或者下行链路出现故障，这种情况是本SW可以直接感知到清拓扑变更比较大的情况。

SW的处理步骤：

（1）这种情况下本SW会直接将阻塞的冗余接口角色进行更改，接口状态也直接从bloaking跳转到Liserting状态，跨过20S的MAX Age

经过2个forwarding后进入正常工作状态–Forwarding。

（2）同时本SW会通过RP-根端口发出TCN-BPDU，将拓扑变更得而讯息通告给上游，传递至ROOT–根桥，在通过root-根桥通告全网

2.间接的拓扑变更：

如果本SW的上游链路的某节点出现故障，导致本SW的RP-根端口无法收到新的BPDU，这种情况是本SW无法之间感知的。

SW的处理步骤：

（1）倒计时MAX Age计时器，当此计时器为0后更改之前被Blocking接口的角色属性，并且由Blocking状态转变为Listering，通过2次

Forwarding dele等待时间后成为Forwarding状态开始工作。

（2）同时本SW会通过RP-根端口发出TCN-BPDU，将拓扑变更得而讯息通告给上游，传递至ROOT–根桥，在通过root-根桥通告全网

3.轻微的拓扑变更（无意义的拓扑变更）

SW上所有运行生成树协议的接口初始状态都Blocking状态，完成生成树选举后除了RP-根端口；DP–指定端口其余端口都是处于

Blocking状态，即使这个接口是Access口，并且新接入一台终端，仍然需要50S的端口角色转变时间；一个Blocking接口角色一但发生 变化，对于SW来说就是拓扑发生变化了，这时就会发送TCN-BPDU。

因为生成树算法的原因，因此只要有因终端设备接入或者退出造成端口角色发生变化，SW这时都会发送TCN-BPDU。

STP（802.1D）协议的不足

（1）接口启用时间太慢：

STP为了避免临时环路的产生，每个端口在确认为根端口或者指定端口后，仍然需要等待30s的时间才能进入转发状态；

此外对于拓扑经常发生变更的网络，经常需要重新进行STP计算，某些端口可能会长期处于阻塞状态而导致网络长时间的中断。

（2）只能针对一SW存在一个生成树实例：

如果网络内存在多个vlan，而每台SW只有一个生成树实例，会导致其他vlan的终端访问网络的目标时形成次优路径，更严重的话会产生通信阻塞，造成某些网络的中断。

（3）无意义的拓扑变更也会触发TCN-BPDU，频繁导致全网SW的MAC地址表重新学习

MAC地址频繁刷新会导致网络频繁产生广播报文从而影响网络的带宽和SW的转发工作。

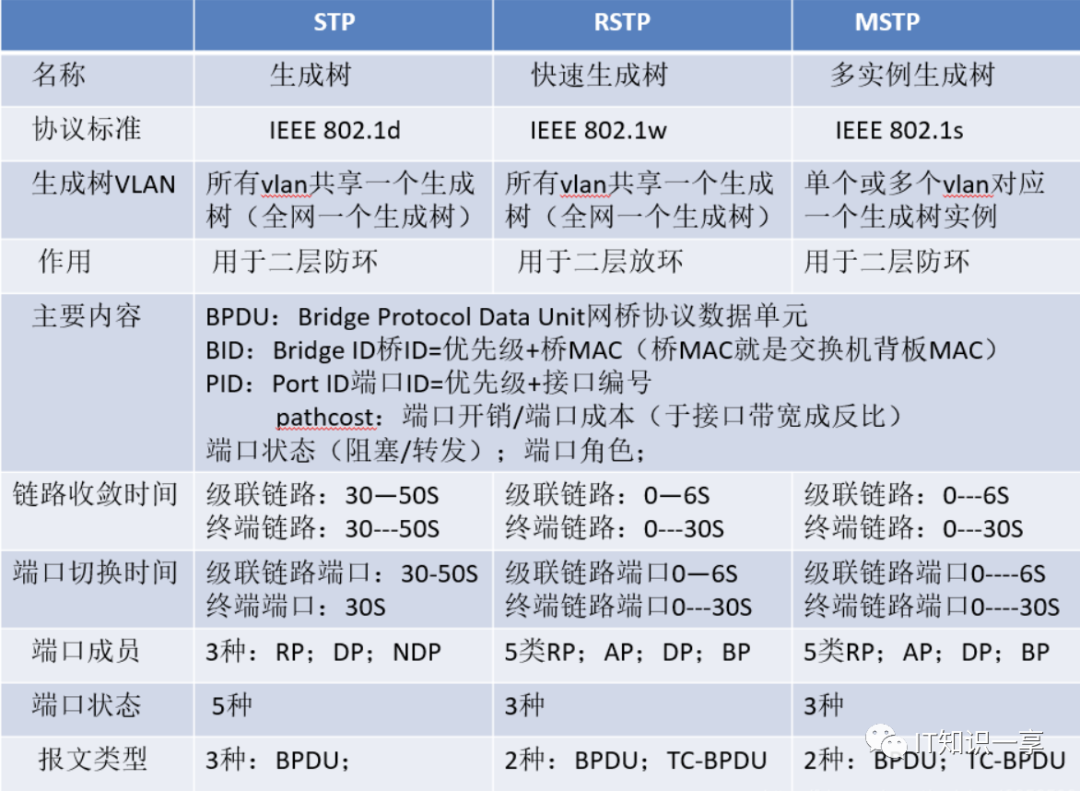

生成树对比
