链路聚合的作用

采用链路聚合技术可以在不进行硬件升级的条件下，通过将多个物理接口捆绑为一个逻辑接口，来达到增加链路带宽的目的。在实现增大带宽目的的同时，链路聚合采用备份链路的机制，可以有效的提高设备之间链路的可靠性。

链路聚合的应用场景

链路聚合一般部署在核心结点，以便提升整个网络的数据吞吐量。

链路聚合模式

手工负载分担模式和LACP模式

1.手工负载分担模式下所有活动接口都参与数据的转发，分担负载流量。

2.LACP模式支持链路备份

数据流控制

Eth-Trunk链路两端相连的物理接口的数量，速率，双工方式，流控方式必须一致。

二层链路聚合配置

实验拓扑：

LSW1配置：

[LSW1]int Eth-Trunk 1 # 创建链路聚合组


# 将端口加入链路聚合组
[LSW1]int Ethernet0/0/1
[LSW1-Ethernet0/0/1]eth-trunk 1
[LSW1]int Ethernet 0/0/2
[LSW1-Ethernet0/0/2]eth-trunk 1

LW2配置：

[LSW1]int Eth-Trunk 1 # 创建链路聚合组


# 将端口加入链路聚合组
[LSW1]int Ethernet0/0/1
[LSW1-Ethernet0/0/1]eth-trunk 1
[LSW1]int Ethernet 0/0/2
[LSW1-Ethernet0/0/2]eth-trunk 1

查看链路聚合组的配置：

三层链路聚合配置

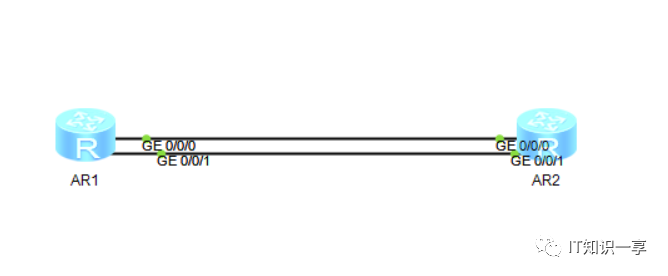

实验拓扑：

AR1：

[AR1]int Eth-Trunk 1 # 创建链路聚合组
[AR1-Eth-Trunk1]undo portswitch # 二层口转三层口
[AR1-Eth-Trunk1]ip address 100.1.1.1 24  # 配置IP地址


# 将接口加入链路聚合组
[AR1]int GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]eth-trunk 1
[AR1-GigabitEthernet0/0/1]qu
[AR1]int GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]eth-trunk 1

AR2：

[AR1]int Eth-Trunk 1 # 创建链路聚合组
[AR1-Eth-Trunk1]undo portswitch # 二层口转三层口
[AR1-Eth-Trunk1]ip address 100.1.1.2 24  # 配置IP地址


# 将接口加入链路聚合组
[AR1]int GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]eth-trunk 1
[AR1-GigabitEthernet0/0/1]qu
[AR1]int GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]eth-trunk 1

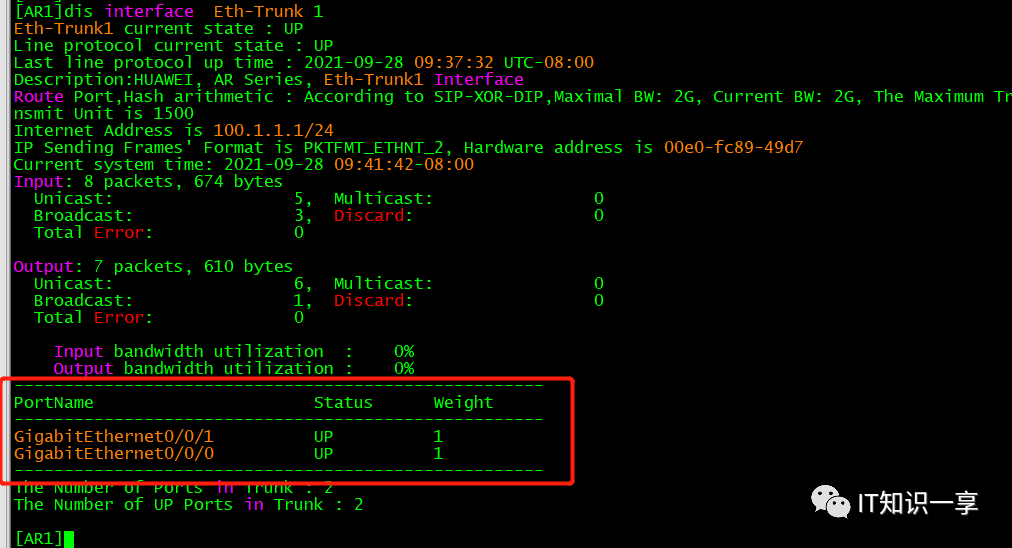

查看链路聚合组的配置：
