华为VRRP配置案例

IT知识一享 2021-10-03

3069

点击蓝字关注我们

前言：关于VRPP的理论在上一章节，大家可以关注翻阅上一篇文章。

华为VRRP协议原理
IT知识一享，公众号：IT知识一享华为VRRP协议原理与配置

主备备份方式

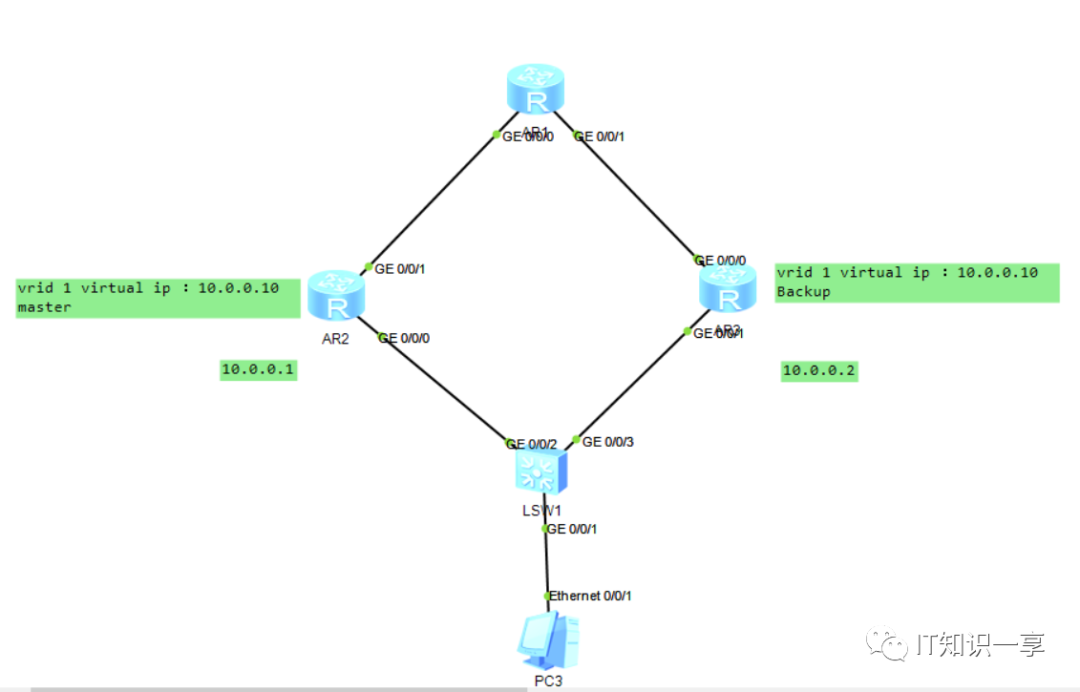

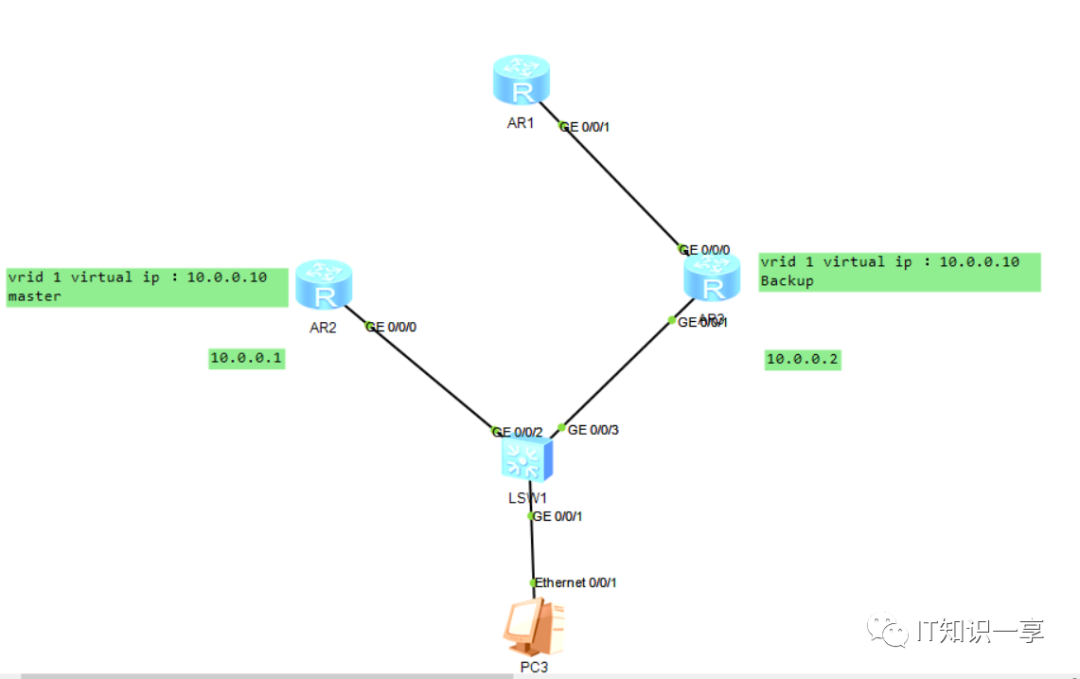

（1）拓扑

PC配置：

10.0.0.66
255.255.255.0
10.0.0.1

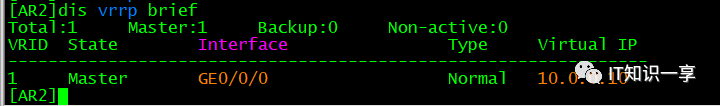

MASTER配置：

interface GigabitEthernet0/0/0
 ip address 10.0.0.1 255.255.255.0 --配置网关地址
 vrrp vrid 1 virtual-ip 10.0.0.10 --创建VRRP备份组并给备份组配置虚拟IP地址。
 vrrp vrid 1 priority 120 --设置优先级，默认为100，越高越优先
 vrrp vrid 1 preempt-mode timer delay 20 --设置master延迟抢占时间为20S
 #检测上行链路状态，如果发生故障，优先级降低30
 vrrp vrid 1 track interface GigabitEthernet0/0/1 reduced 30

 #配置和R1互通
 interface GigabitEthernet0/0/1
 ip address 10.1.12.2 255.255.255.0

 #配置PC到R1的路由
 ospf 1
 area 0.0.0.0
  network 10.0.0.0 0.0.0.255
  network 10.1.12.0 0.0.0.255

Backup配置：

#配置与R1互通
interface GigabitEthernet0/0/0
 ip address 10.1.13.3 255.255.255.0

 # 配置网关地址，创建备份组和虚拟地址
 interface GigabitEthernet0/0/1
 ip address 10.0.0.2 255.255.255.0
 vrrp vrid 1 virtual-ip 10.0.0.10

 #配置PC到R1的路由
 ospf 1
 area 0.0.0.0
  network 10.0.0.0 0.0.0.255
  network 10.1.13.0 0.0.0.255

R1的配置：

#配置互通
interface GigabitEthernet0/0/0
 ip address 10.1.12.1 255.255.255.0
interface GigabitEthernet0/0/1
 ip address 10.1.13.1 255.255.255.0


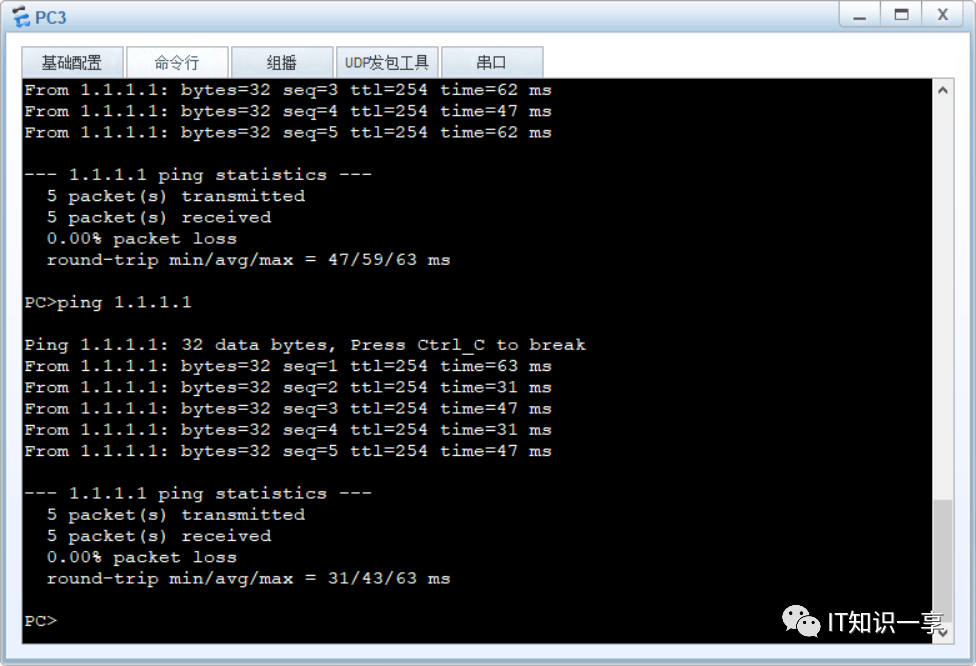

#模拟一个PC和下面的PC通信
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255


#打通路由
ospf 1
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 10.1.12.0 0.0.0.255
  network 10.1.13.0 0.0.0.255
