虚链路作用

1.用于解决非骨干区域没有直接连接骨干区域

2.区域0被分割

注意：虚链路的传输区域不能是骨干区域也不能是特殊区域

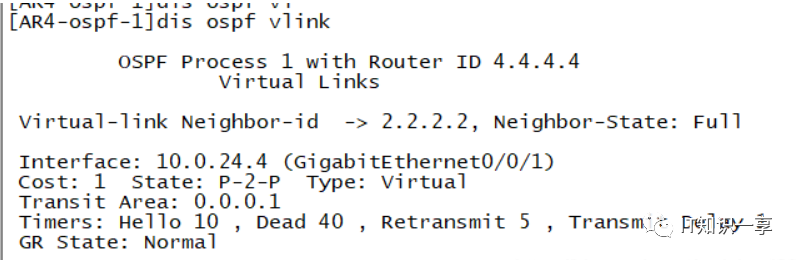

V-link建立成功

举例说明

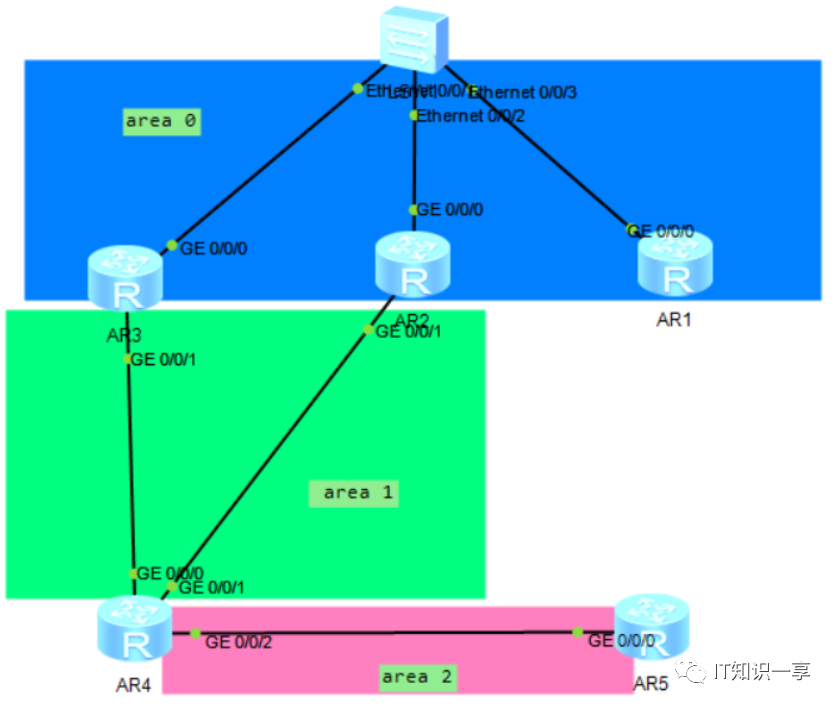

上述这个拓扑，AR5是获取不到三类LSA信息，需要再AR4和AR2之间配置虚链路，再区域下配置，v-link peer邻居的router-id。

注意：不能跨区域建立虚连接，只能依次建立，实现扩展区域0

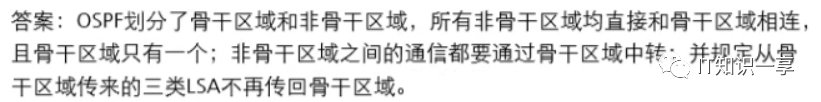

OSPF如何防环

五类LSA

通告者：ASBR（自治系统边界路由器）

传输范围：整个OSPF区域（除了特殊区域之外）

内容和功能：描述外部路由器

命令

[AR1]dis ospf lsdb ase ------查看五类LSA


     OSPF Process 1 with Router ID 1.1.1.1
             Link State Database

Type : External------五类LSA 外部
Ls id : 1.1.1.1------外部路由
Adv rtr : 1.1.1.1------ASBR的route-id
Ls age : 31
Len : 36
Options : E
seq# : 80000001
chksum : 0xb216
Net mask : 255.255.255.255------外部路由的掩码
TOS 0 Metric: 1------开销，默认为1，ASBR到达外部路由
E type : 2------外部路由开销值类型
Forwarding Address : 0.0.0.0 ------下一跳地址严格按照路由表
Tag : 1 ------标记，默认为1
Priority : Low------SPF算法优先级

外部路由开销值类型

类型1：累加（内部开销值+外部路由器开销值）

类型2：不累加（只有外部路由开销值）

四类LSA

通告者：ASBR所在区域的ABR

传输的范围：一个区域泛洪，每到一个区域，这个区域的ABR会生成一条四类LSA来进行描述

功能：描述ASBR的Router-id

命令

dis ospf lsdb asbr




     OSPF Process 1 with Router ID 5.5.5.5
                     Area: 0.0.0.2
             Link State Database








Type : Sum-Asbr------四类LSA
Ls id : 1.1.1.1------ASBR的router id
Adv rtr : 4.4.4.4 ------产生此四类LSA ABR的router id
Ls age : 1115
Len : 28
Options : E
seq# : 80000002
chksum : 0xc87c
Tos 0 metric: 2------ABR到ASBR的开销

1.ASBR的接口处于MA网络中，forwarding address不为0

2.所有区域都不能引入缺省路由，只能下发
