华为NP_BGP

• AS内部使用IGP来计算和发现路由，例如OSPF,RIP,ISIS等等

• AS之间使用BGP来传递和控制路由


1. 工作在大网之中

2. AS有16位空间，可以拓展到32位空间

3. BGP工作在AS之间，承载大量路由，同时提供丰富的选路策略（在AS之间传递路由信息）

4. BGP：我们不产生路由，我们只是路由的搬运工

5. BGP可以跨越多跳路由建立邻居关系

• BGP是外部路由协议，用来在AS之间传递路由信息

• BGP是一种增强型的距离矢量协议—不用交互LSDB和SPF计算

• 可靠的路由更新机制 --TCP单播建立 TCP179（一台设备上只能有一个BGP进程）动态路由协议

• 丰富的度量路由属性----选路的维度多（开销）

• 防环机制----IBGP防环 EBGP防环 RR环境下的防环 联盟防环 MPLS VPN的防环机制


1. 直连建立EBGP邻居关系

2. 采用环回口建立BGP邻居关系

[AR2]dis bgp peer


 BGP local router ID : 10.1.12.2
 Local AS number : 200
 Total number of peers : 1                Peers in established state : 1


  Peer            V          AS  MsgRcvd  MsgSent  OutQ  Up/Down       State PrefRcv（收到的路由条目数量）


  10.1.12.1       4         100        3        3     0 00:01:53 Established       0

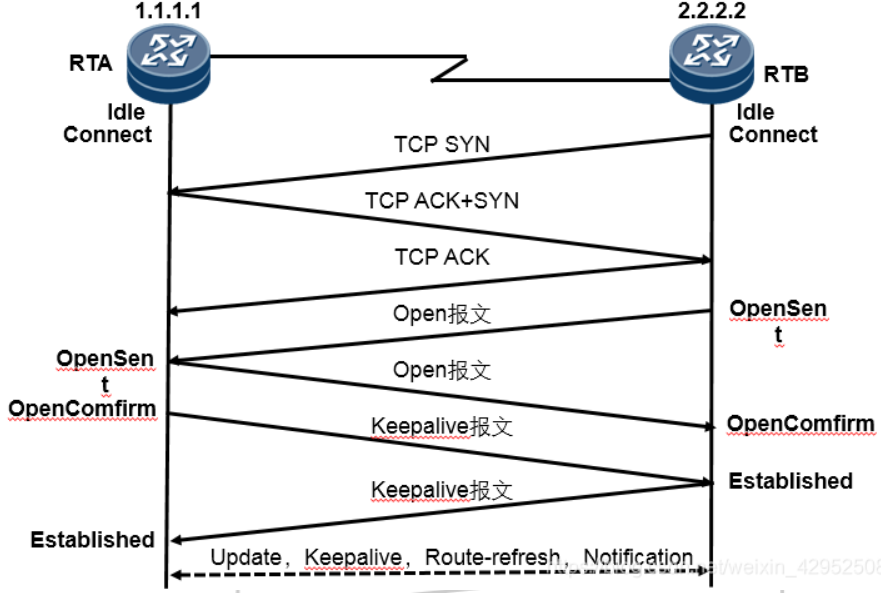

1. open —协商参数

2. Keepalive—保持TCP连接的有效性

3. update—交互路由信息

4. notification—断开TCP连接

5. router fresh—策略改变发送邻居请求邻居刷新

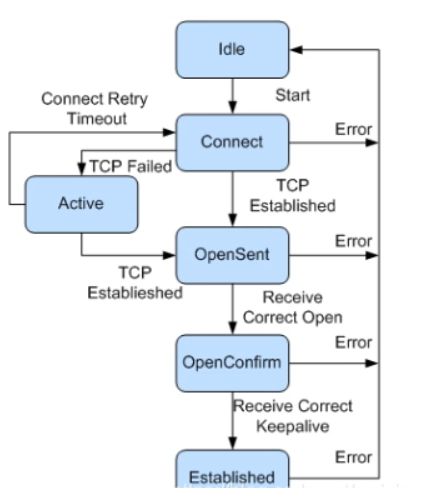

产生IDLE状态的原因：底层不通/禁用端口/EBGP没有修改最大跳数/地址族没有激活/管理性的挂起

1. network宣告（这个设备上存在这样一条路由以其他形式，以BGP形式产生路由）一定不要把建立邻居的地址宣告进BGP，否则路由不是最优 ，导致路由无法被学习到

2. 引入 ----起源属性 import

3. 聚合产生的（汇总路由） ----IGP

• BGP向邻居通告最优的路由（*>）

• 从EBGP邻居获得的路由无条件的通告给所有的EBGP邻居和IBGP邻居 （除了发给我路由的这个EBGP邻居之外）

• IBGP的水平分割，从IBGP邻居收到的路由不再通告给其他的IBGP邻居

• BGP与IGP同步

Update消息主要用来公布可用路由和撤销路由，Update中包含以下信息：

• 网络层可达信息（NLRI）：用来公布IP前缀和前缀长度。

• 路径属性：为BGP提供环路检测，控制路由优选。

• 撤销路由：用来描述无法到达且从业务中撤销的路由前缀和前缀长度。

路由汇总：

三种方式：

手动聚合>自动聚合

• 自动聚合------华为设备上只有RIP和BGP支持 ----距离矢量协议 只能聚合引入路由，不能聚合宣告的路由

• 手动聚合—静态聚合

• BGP特有的聚合方式aggregate

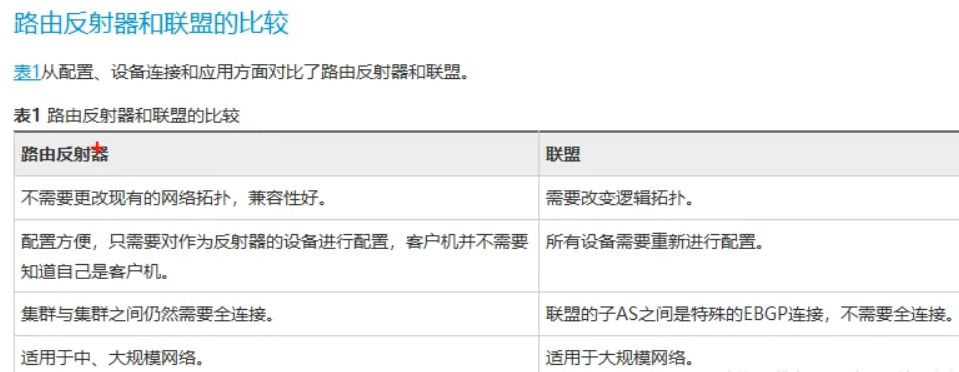

• 反射Router reflector—解决大型BGP站点的问题（运营商）

• RR更改了水平分割

• 客户机之间不需要全互联，只需要和RR建立IBGP

• 非客户机之间需要全互联，需要和RR建立IBGP

规则：

• 从非客户机学到的路由， 发布给所有的客户机

• 从客户机学到的路由，发布给所有非客户机和客户机（发起此路由的客户机除外）

• 从EBGP对等体学到的路由，发布给所有的非客户机和客户机

• 第一步：删除原有的BGP进程

• 第二步：confederation id —联盟ID—大的AS confederation peer-as

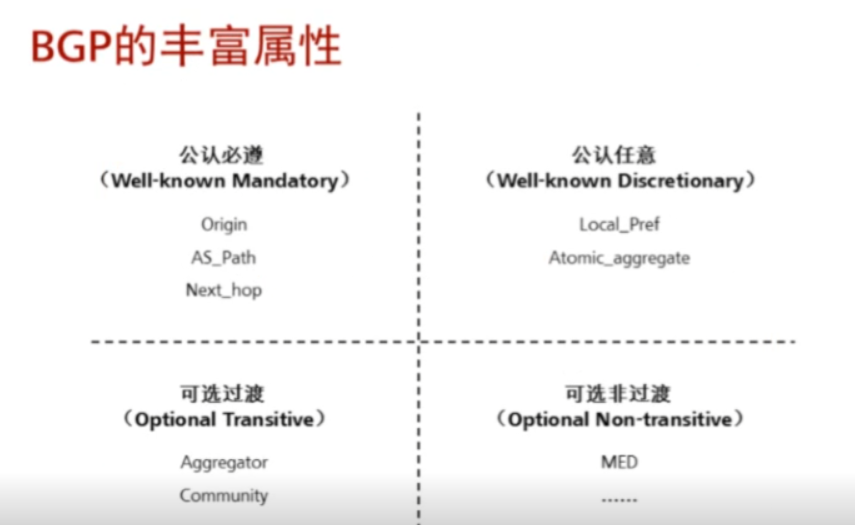

• 公认必遵：所有的bgp路由器都需要识别和支持的属性（需要存在于update）

• 公认任意：不需要必须存在于update，可以根据需求自己选择决定是否携带 所有的都认识

• 可选过渡：可以认识也可以不认识，不认识的可以帮助转发。//默认不传递

• 可选非过渡：可以认识也可以不认识，不认识的不可以转发。

• Internet—默认携带。作用：通过给所有BGP对等体

Next-hop 公认必遵属性—下一跳可达

注：ibgp下一跳为更新源，ebgp向ibgp通告下一跳不变，ebgp向ebgp通告下一跳修改为自己的接口地址

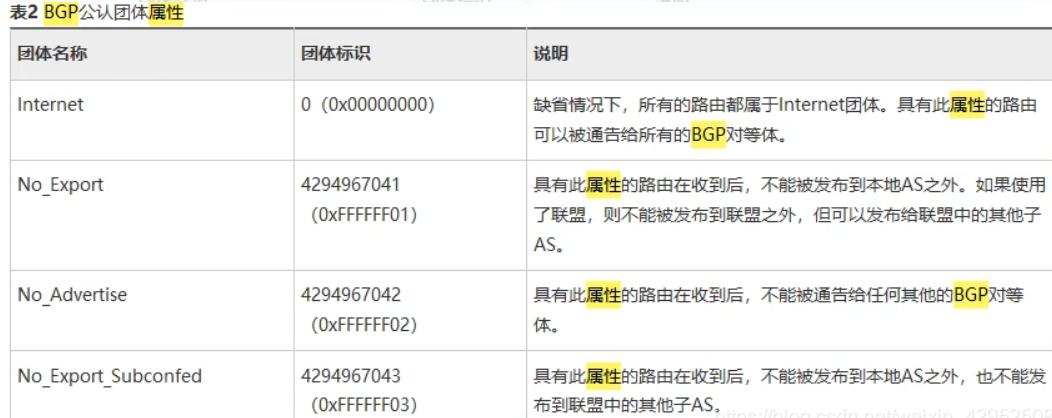

团队属性：

默认不更新团体属性，需要命令开启传递// peer 1.1.1.1 advertise-community

起源属性 origin ：I—IGP(network宣告+汇聚：前提条件是所有的明细路由都是I) E—EGP（几乎没有） ?(引入)

优先级顺序：i>e>?

• As-path用于as之间防环，as内部防环水平分割，as-path优选最短的路径

• 不想让as-path影响选路 // bestroute as-path-ignore不建议使用

• default local-preference //经过我这台设备的路由本地优先级全部改变

• 本地优先级在联盟的EBGP之间也是可以更新的

1. 只在本地有效，不会更新给任何邻居，只影响本地选路，默认为0 数值越大越优先

2. 任何出现在BGP路由表中的路由都会被分配本地首选权值—影响选路

• 默认情况下MED的比较只会比较相同的AS，来自不同的AS的路由没有可比性。

• compare-different-as-med强制比较来自不同的AS的路由的med


作用：

限定路由的传播范围

打标记，便于对符合相同条件的路由进行统一处理

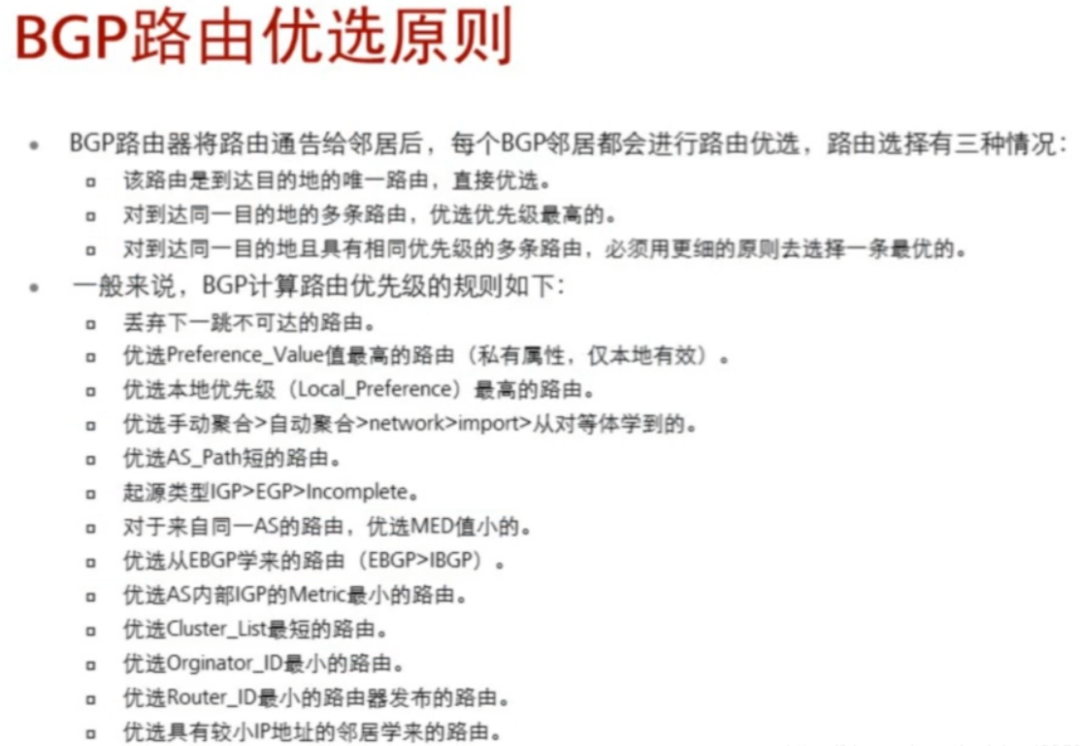

• 13条选路原则，前8条选路原则一样，认为是负载分担

• 前提条件：下一跳可达----才可以向下面比较

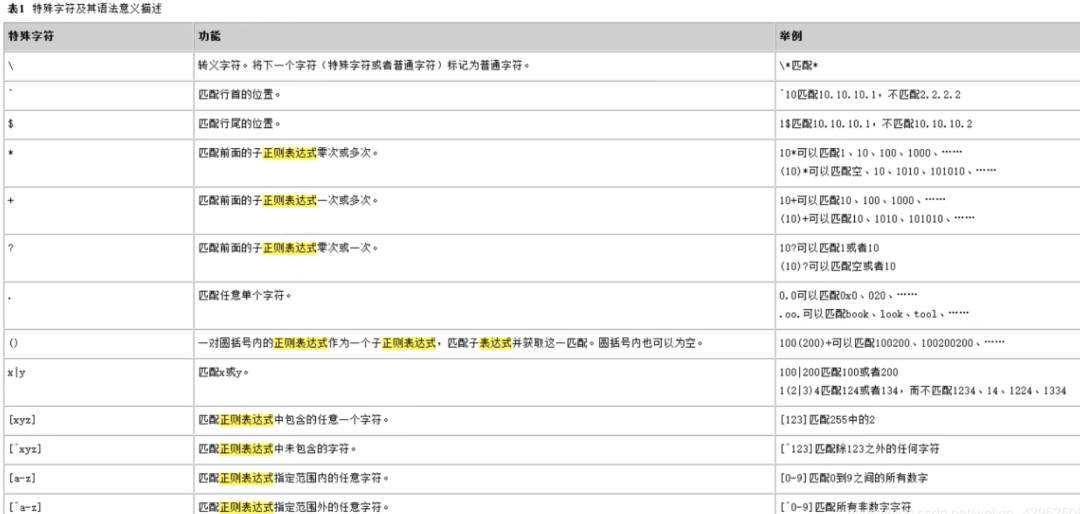

• ^$匹配本地始发的路由

• .*匹配所有路由

• _10_必须匹配经过10的

• AS号相同时IBDG邻居关系，AS号不同时EBGP邻居关系

• AS之间一定不要跑IGP协议—会有问题

• dis bgp peer verbose 查看BGP邻居详细信息

• EBGP默认的TTL值为1，默认一跳。通过命令peer 2.2.2.2 ebgp-max-hop 10-----修改跳数为10

• GTSM—TTL安全机制

• IBGP邻居关系建立–可以跨越设备

• BGP工作原理：1.TCP连接建立 2.数据库的更新

• refresh bgp all export—刷新出方向路由

• refresh bgp all import —刷新bgp进方向路由

• peer 2.2.2.2 ignore—断开邻居关系，挂起邻居关系—（用于割接的时候）

• 如果路由不是最优，首先检查下一跳地址是否可达。

• IBGP通告他从EBGP邻居那里获得的路由不更改下一跳

• Next-hop-invariable //下一跳不变，用于优化转发路径的，防止次优路径

• 修改下一跳为本身是最优的

• 其他方式实现下一跳可达：静态路由 IGP中引入外部路由 内部依次做下一跳为本身

• EBGP对等体之间通告路由的时候会自动修改下一跳为本身

• 不用做下一跳为本身------MA网络 自动优化

• Undo synchronization//关闭BGP同步

• BGP的路由黑洞，默认情况下只能引入EBGP路由

• 下一跳属性在哪里做的？？？针对于AS内部IBGP对等体做下一跳本身起作用

• 经过RR反射的路由下一跳不更改。

• IGP产生路由，bgp控制路由

• 华为默认不开启负载分担，可以开启路由等价条数maximum load-balancing ebgp 8

• 如果超出设置的等价路由器最大数则继续比较
