先来个下集预告, 我们和Azure及AWS合作开发了多云部署方案：

下一期会给大家介绍配置流程，只需要点一点就可以快速在云端创建CSR8000v，将云端的VPC或者VNET快速连接到本地VPN环境中。

这是一条分割线

除了本地采用VMware部署SDWAN控制器，思科也提供云端的托管控制器服务，当然您也可以自己在云端部署控制做一些POC实验。我们以阿里云为例，但请您务必注意，vManage、vBond、vSmart、vEdge的云端部署是不受官方支持的，只是作为实验性质。当然我们也在尽力和多个云进行适配，或者云平台承诺使用标准KVM环境，或者裸金属环境也可以进行有针对性的适配：）

而CSR8000v我们已经完成和阿里云的适配，会有官方的支持，现在正在早期验证性测试阶段，它将于今年三月份伴随20.5版本一起发布，您可以直接使用CSR8000v连接阿里云和本地网络。

注意NTP和时区一定要配置正确，否则会在证书签发的过程中出现一系列证书生效时间的问题！

1. 上传制作镜像

1.1 镜像文件上传

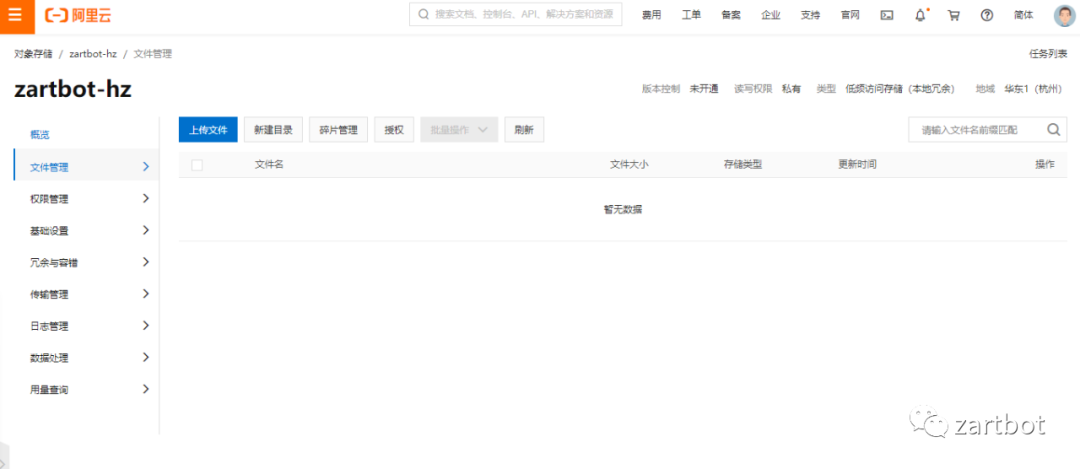

在阿里云中建立对象存储：

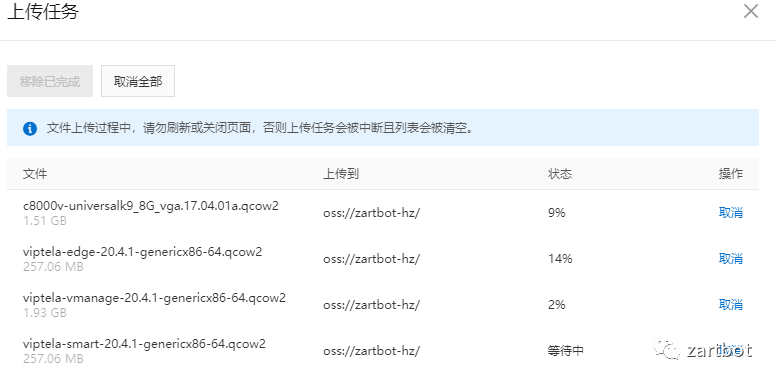

然后点击“上传文件”，本次实验需要上传的文件为思科官网CCO上下载的KVM镜像文件，主要包括vManage、vEdge（用于vBond）、vSmart和CSR8000v，这次我们选用的是20.4版本的文件

1.2 制作镜像

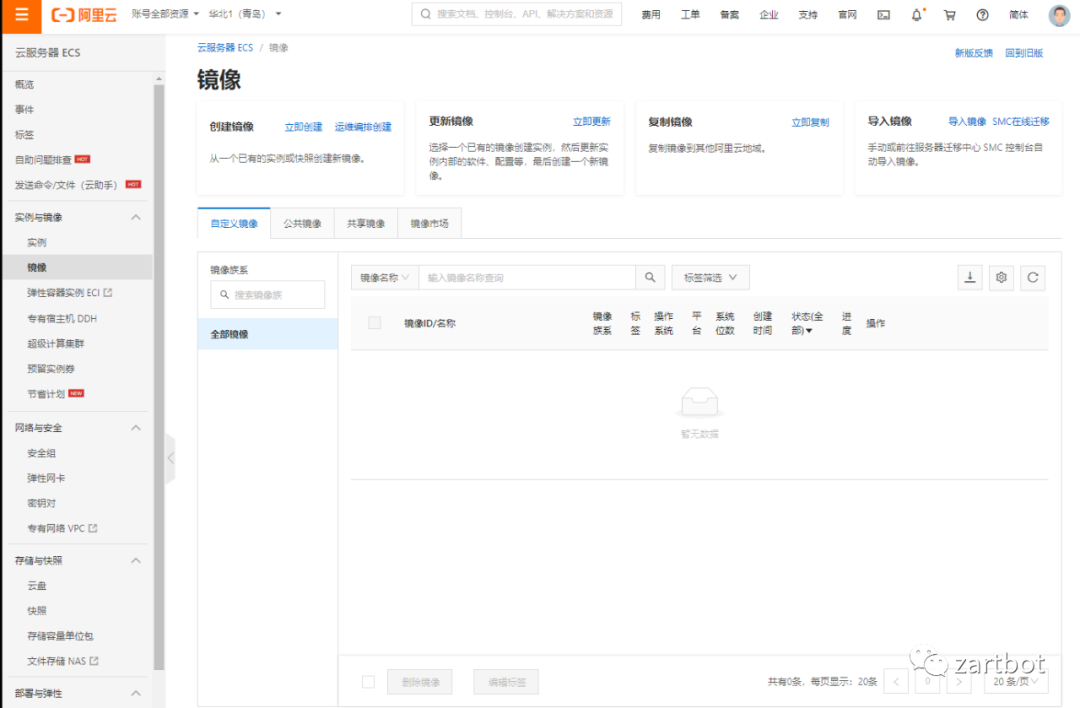

点击云服务器ECS，选择“镜像”，点击“导入镜像”

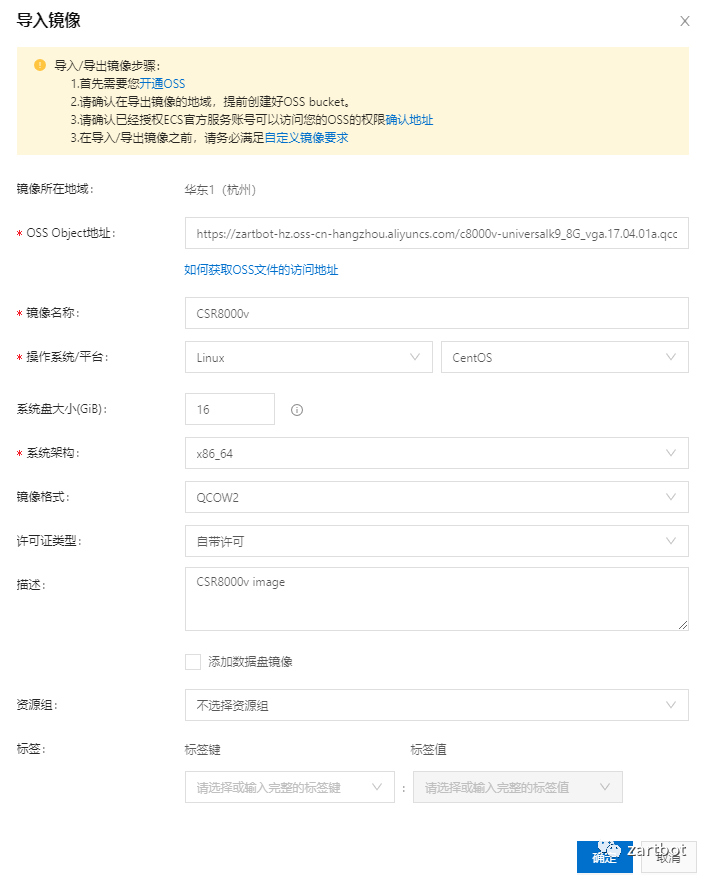

首先来制作CSR8000v的镜像，选择您上传页面的OSS ObjectURL地址然后操作系统选择CentOS，镜像格式为QCOW2，许可证类型为自带许可，点击确定即可

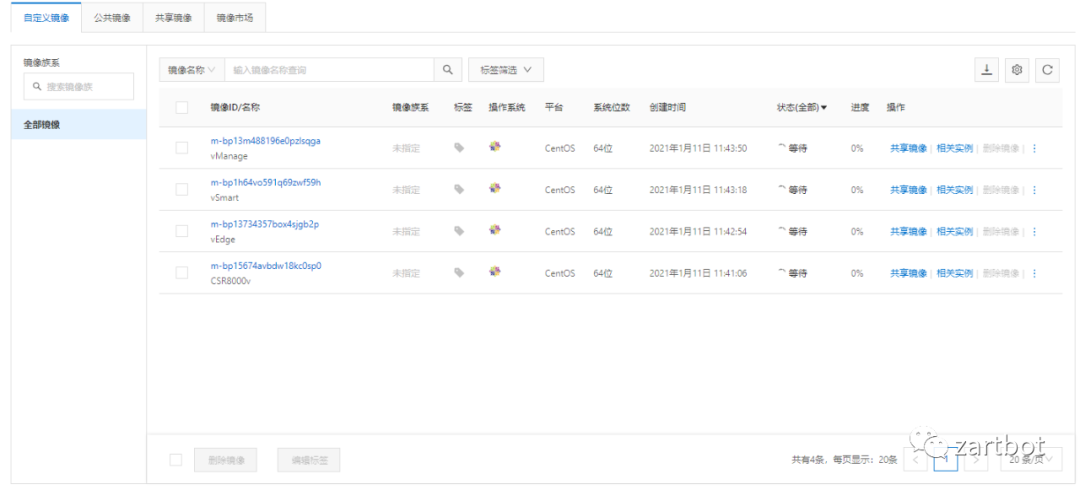

其他系统vManage/vEdge/vSmart也类似的处理，这些系统盘大小配置为40GiB即可.

2. 镜像安装

2.1 创建vManage实例

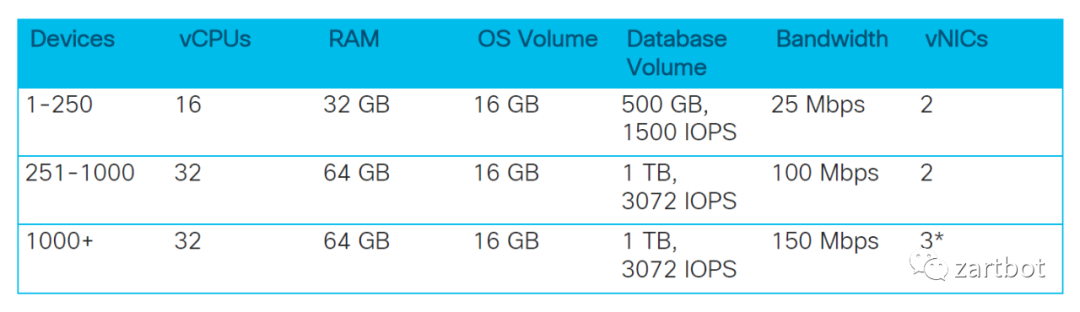

我们选择阿里云为我们提供的G5NE实例进行配置，vManage需要选择相对较大的实例类型，具体CPU和内存的需求如下：

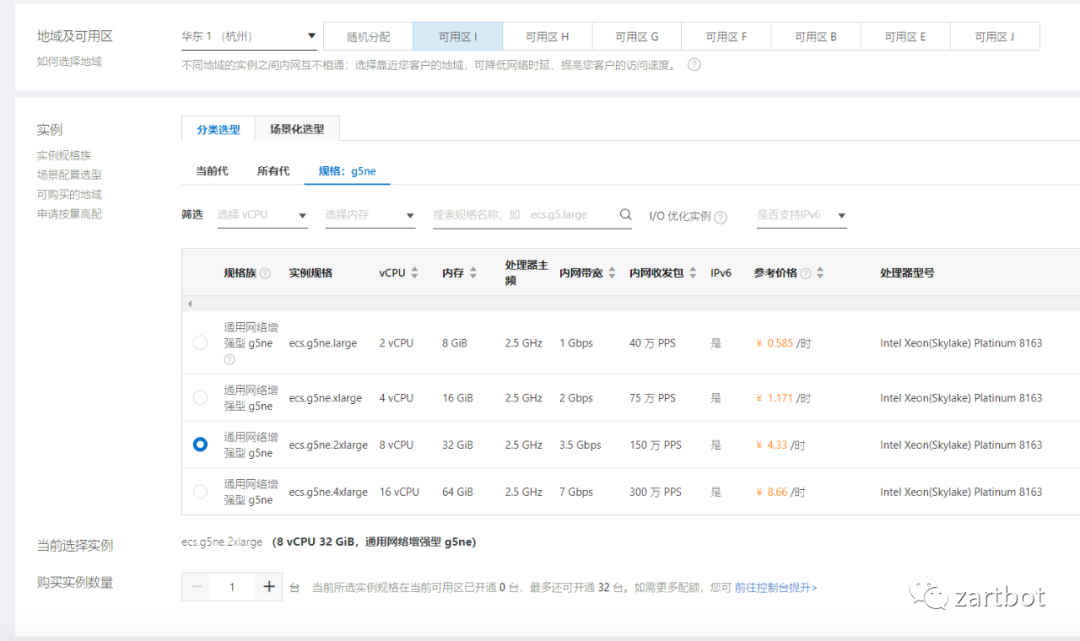

当然由于我们是测试性质，选择ecs.g5ne.2xlarge

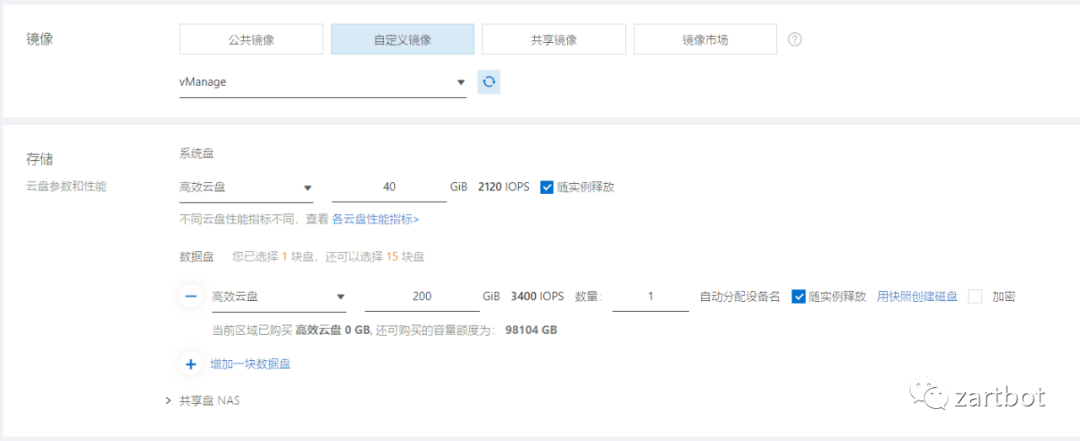

镜像选择我们自定义的vmanage，选择添加一块新的硬盘：

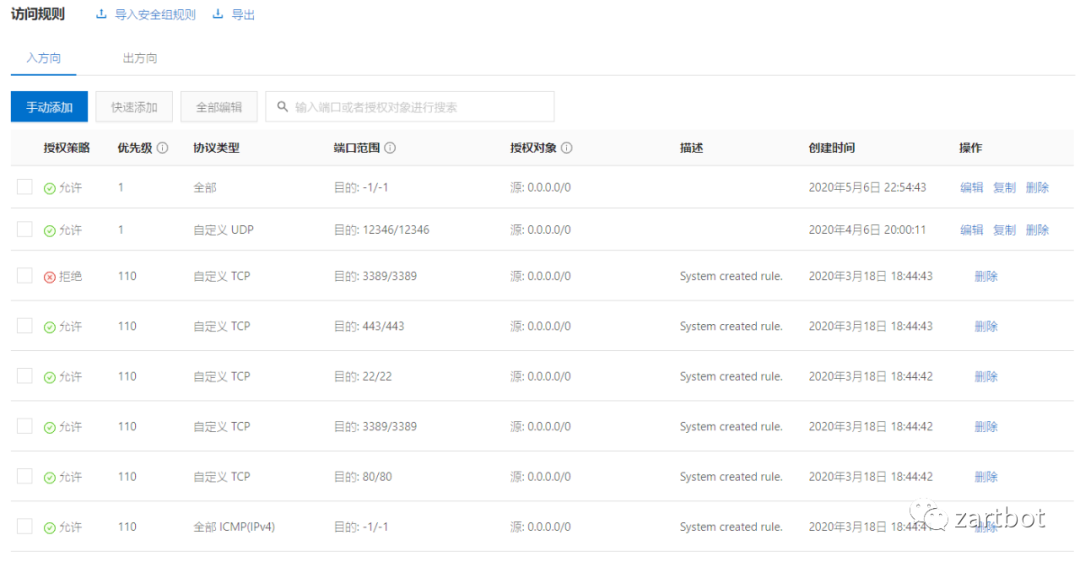

安全组中需要放行22、830、443、8443、12346、12446、12546、12646、12746、12846、12946、13046等端口。当然您也可以全部放行，然后vManage自己前端会有端口访问控制的策略。

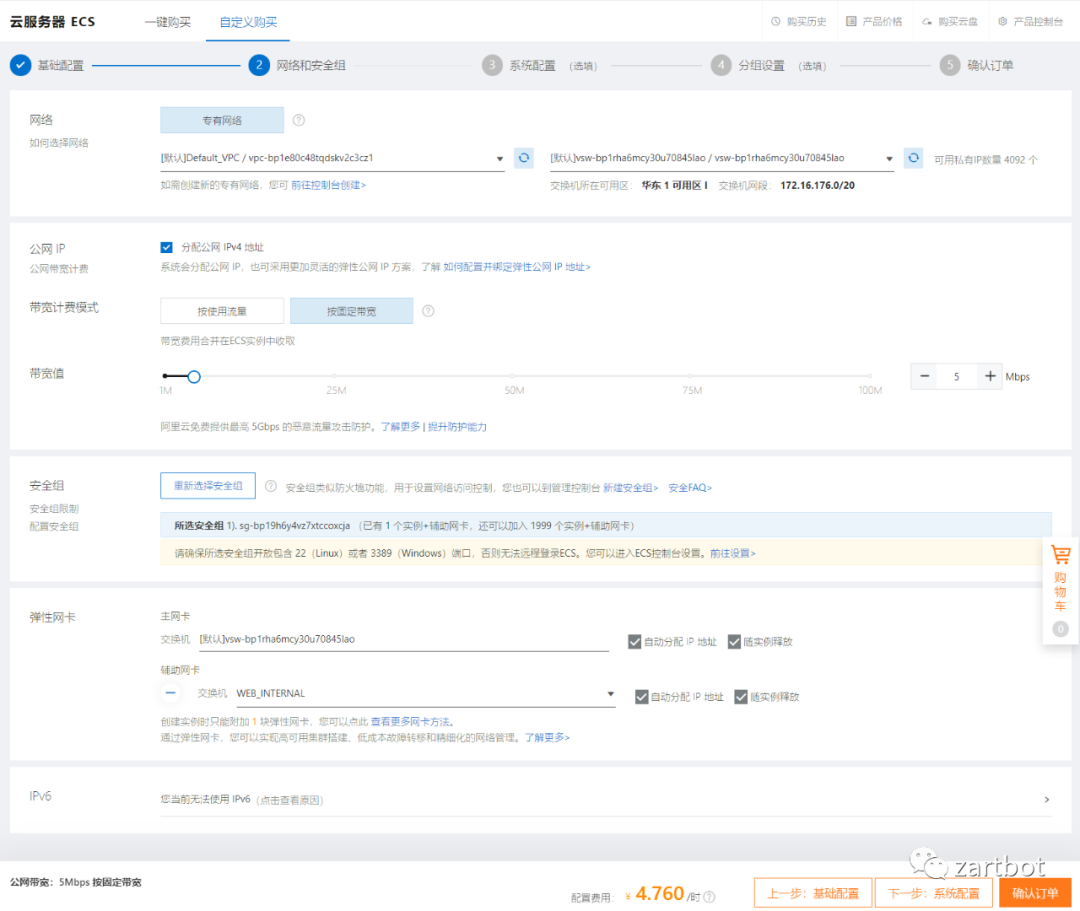

网络中vManage需要配置两块网卡，另一块网卡用于内部VPC的管理通信

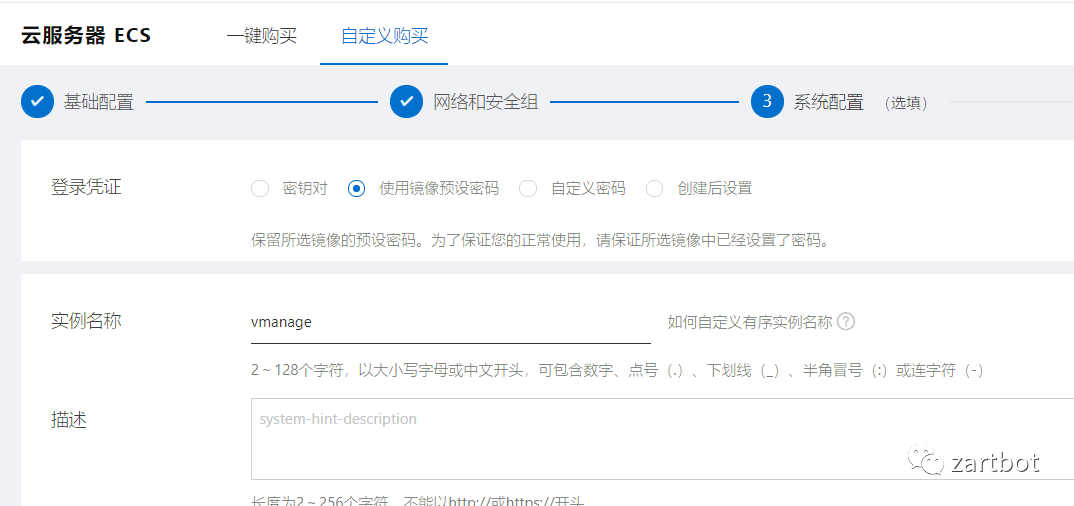

密码使用镜像预设密码

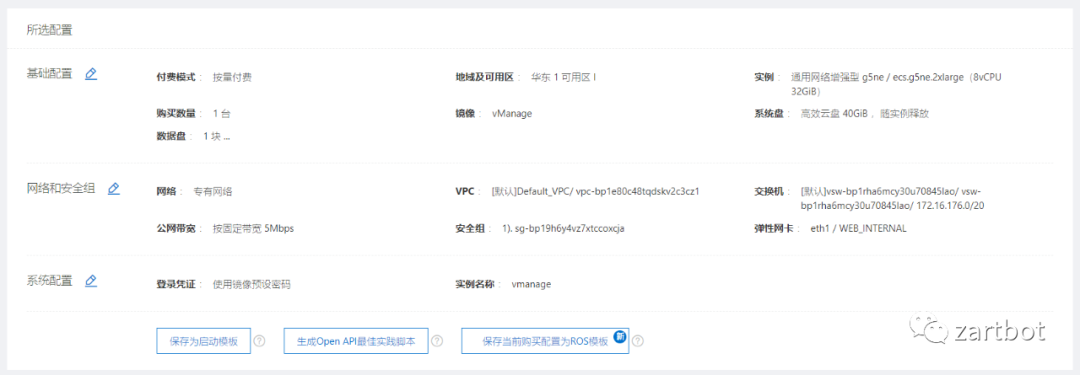

最终确认订单创建实例

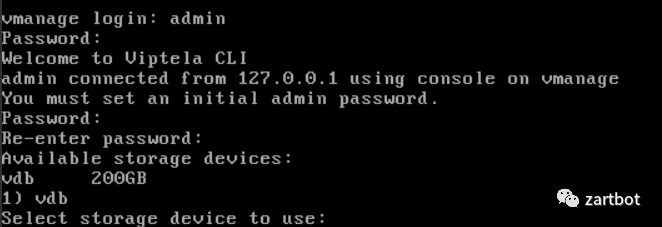

启动后登录VNC，输入默认用户名密码 admin/admin, 选择第二块硬盘，然后下一步即可

完成后，系统会自动重启，登录控制台，默认eth0会接入到第二张网卡，而eth1是有公网接口的网卡，所以我们需要将eth0从vpn0移除，将eth1加入：

config t
system
ntp server ntp.aliyun.com
vpn 0
no interface eth0
dns 223.5.5.5.5 primary
dns 223.6.6.6.6 secondary
interface eth1
  ip dhcp-client
  no shutdown
vpn 512
interface eth0
  ip dhcp-client
  no shutdown

2.2 创建vSmart实例

我们选择阿里云为我们提供的G5NE实例进行配置，vSmart实例如下,同样需要两块网卡

完成后，系统会自动重启，登录控制台，输入默认用户名密码 admin/admin, 然后和vmanage相同，默认eth0会接入到第二张网卡，而eth1是有公网接口的网卡，所以我们需要将eth0从vpn0移除，将eth1加入：

config t
system
ntp server ntp.aliyun.com
vpn 0
no interface eth0
dns 223.5.5.5.5 primary
dns 223.6.6.6.6 secondary
interface eth1
  ip dhcp-client
  no shutdown
vpn 512
interface eth0
  ip dhcp-client
  no shutdown

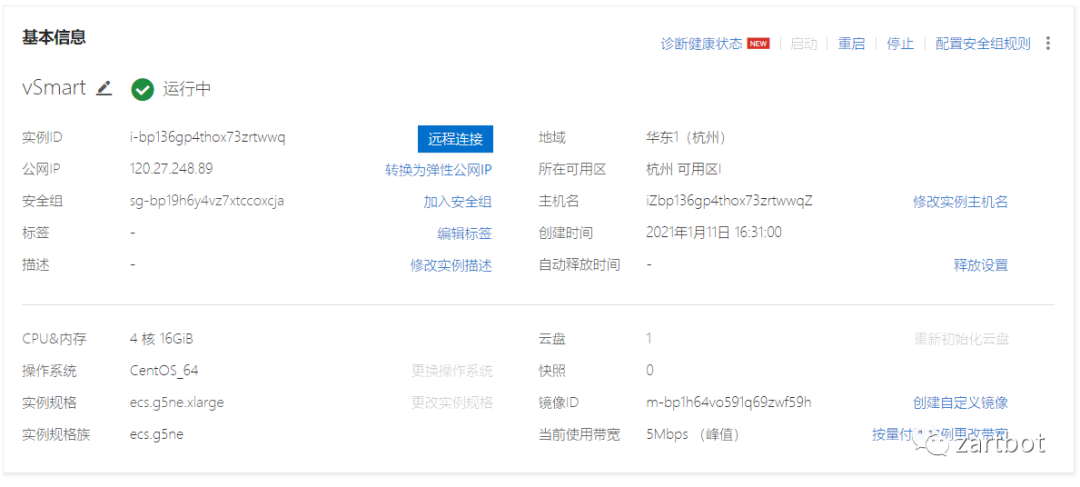

你可以通过在此将其转换为弹性公共IP，将其地址固定下来：

2.3 创建vBond实例

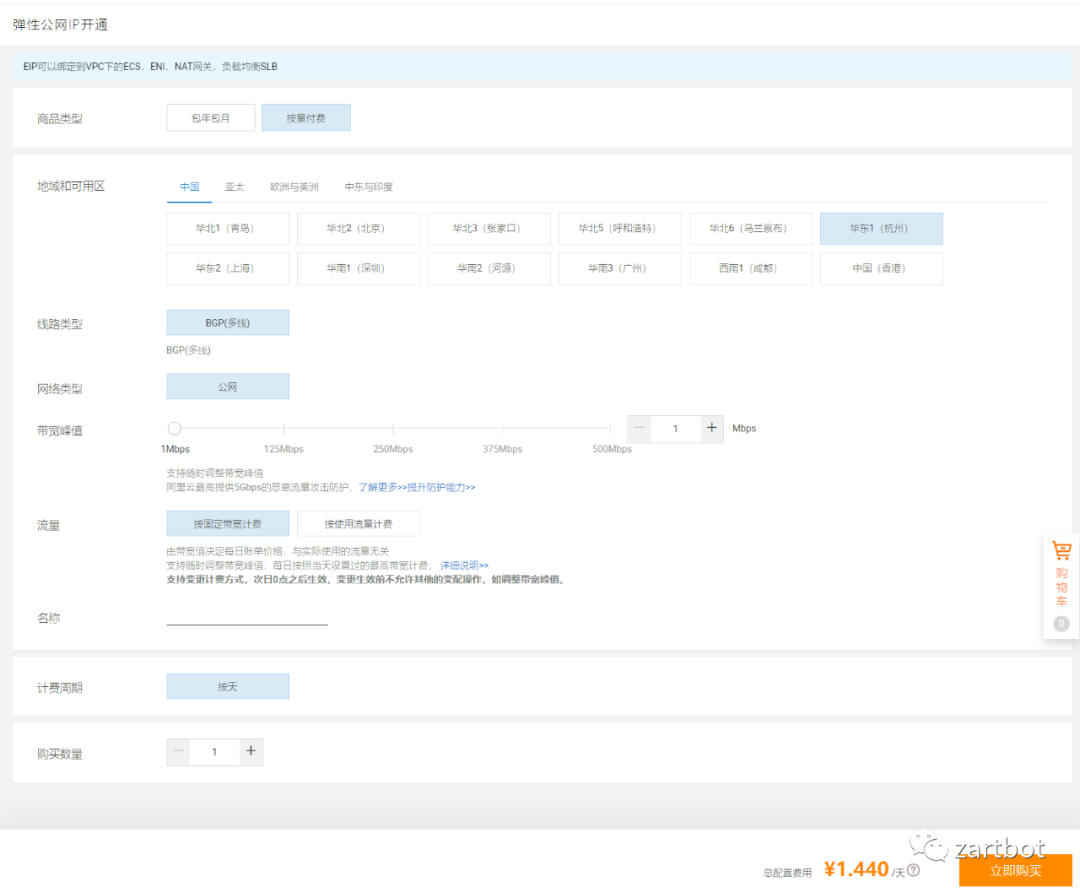

vBond采用vEdge的镜像创建，vSmart和vManage可以采用动态IP地址创建，但是建议vBond配置弹性公网IP静态绑定。

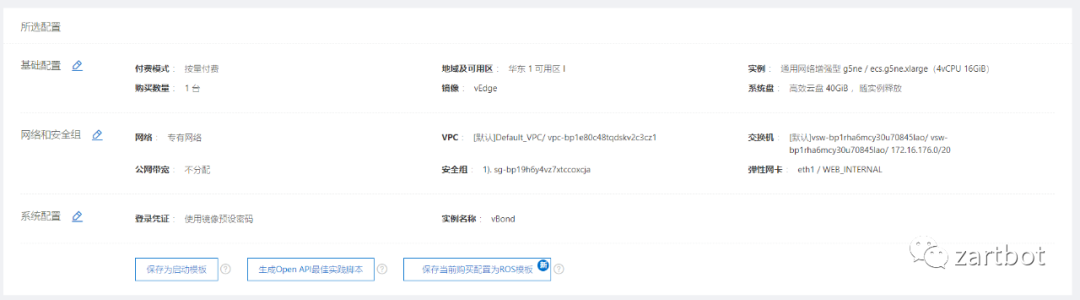

vBond选择的实例和配置类型如下：

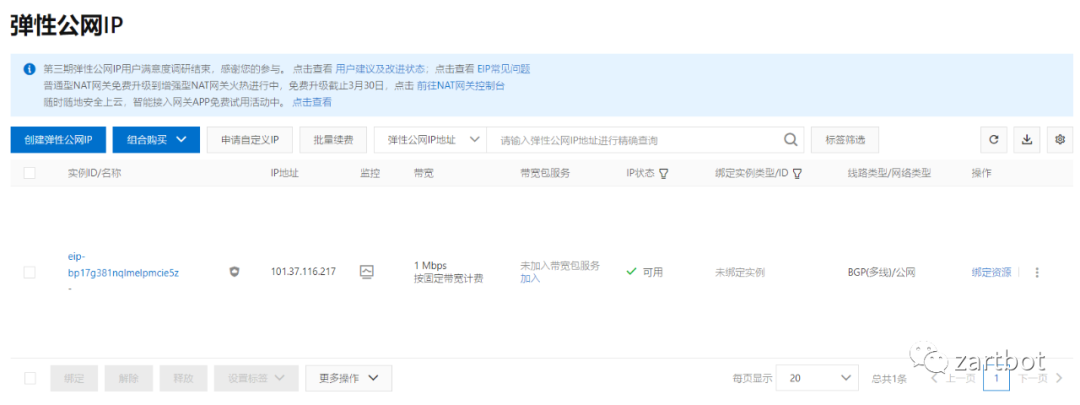

在弹性公网IP界面点击右侧绑定资源：

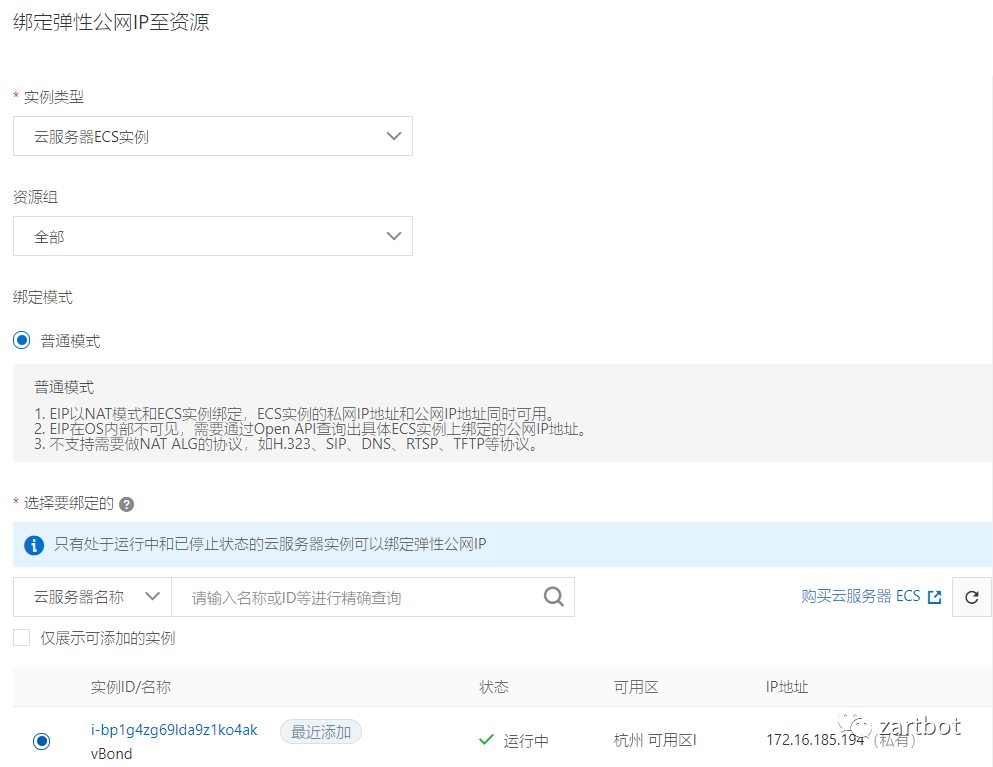

选择vBond绑定即可：

完成后，系统会自动重启，登录控制台，输入默认用户名密码 admin/admin, 这一次地址对了，ge0/0默认为第一块网卡，有公网地址，eth0默认为第二块网卡，您只需要配置DNS和暂时关闭隧道接口即可

config t
system
ntp server ntp.aliyun.com
vpn 0
dns 223.5.5.5.5 primary
dns 223.6.6.6.6 secondary
interface eth1
  no tunnel-interface

就此，实例创建结束，您可以继续阅读《思科SDWAN探秘(4)--初始化控制器》，CSR8000v在阿里云上的安装详情请见《思科SDWAN探秘(5)--设备上线》
