思科SDWAN探秘(2)--私有云部署

zartbot 2021-01-11

501

1. SDWAN VMWARE

1.1 控制器初始配置

在整个SDWAN系统中，VPN0定义为广域网接入区域，VPN512定义为管理区域。因此您需要为控制器做地址规划并按照下表填写一些信息备用，首先是系统相关的信息，组织名称和NTP服务器名称:

Orgnization-Name：CiscoDMZ
NTP：10.74.5.1

注意NTP和时区一定要配置正确，否则会在证书签发的过程中出现一系列证书生效时间的问题！

然后是如《思科SDWAN探秘（1）--基础架构》第二章所述的Site-ID和System-IP分配：

网元	Site-ID	SystemIP	VPN0	VPN512
vManage	100001	1.0.0.1	10.74.30.222	192.168.100.2
vSmart	100011	1.0.0.101	10.74.30.223	192.168.100.11
vBond	100021	1.0.0.201	10.74.30.226	192.168.100.21

1.2 安装vManage

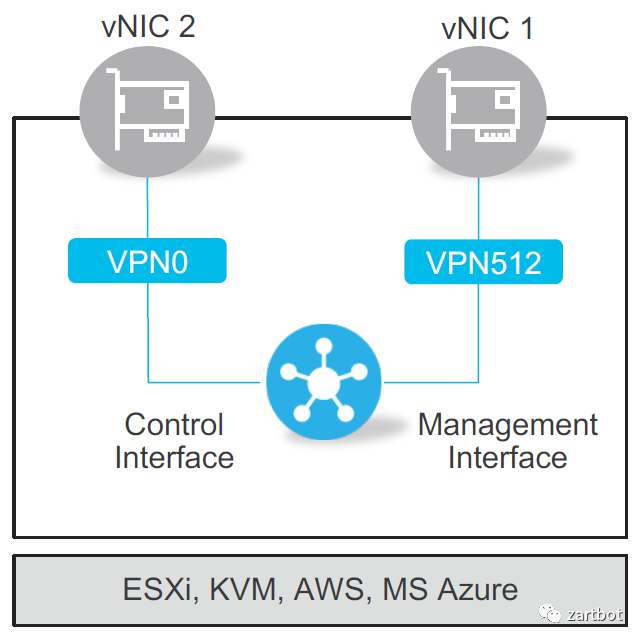

vManage需要两个接口，一个连接VPN0(eth0)用于互联网通信，另一个连接VPN512(eth1)连接，Hypervisor层支持VMWARE、KVM、AWS、Azure，当然阿里云和其它云如果对KVM支持较好也可以使用，但这些云并没有获得官方的测试。本教程以常见的VMWARE为例

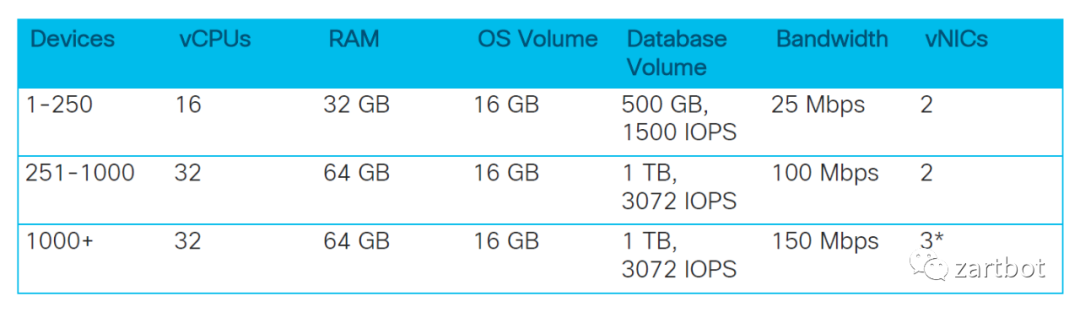

体的CPU和内存消耗如下所示，请您注意，如果集群部署还需要第三个接口用于消息总线。

当然针对一些大使用量的场景，硬盘容量和IOPS的需求上表有些不够，例如您需要进行流量和应用的82号令审计，vManage可能需要更多的存储资源，建议您的VMWARE ESXi采用本地部署SSD或者NVMe硬盘的方式，当然您也可以部署专门的Netflow采集器来接收和分析这些信息。

1.2.1 部署vManage OVA

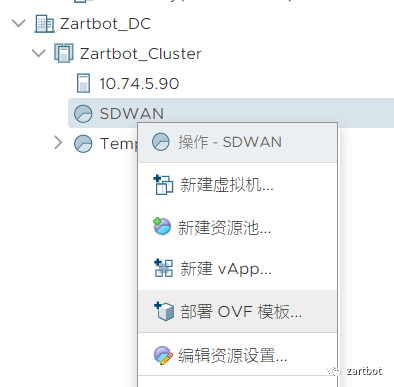

单击右键，选择部署OVF模板：

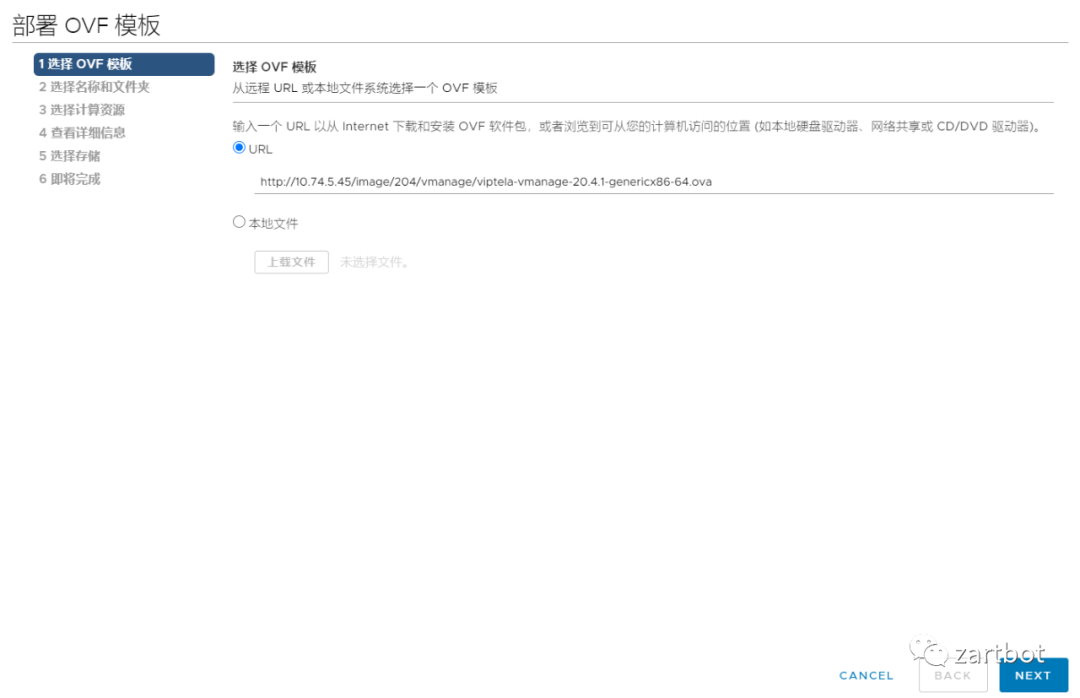

在界面中您可以选择本地文件，或者远程HTTP服务器上的OVA文件，选择后点击下一步：

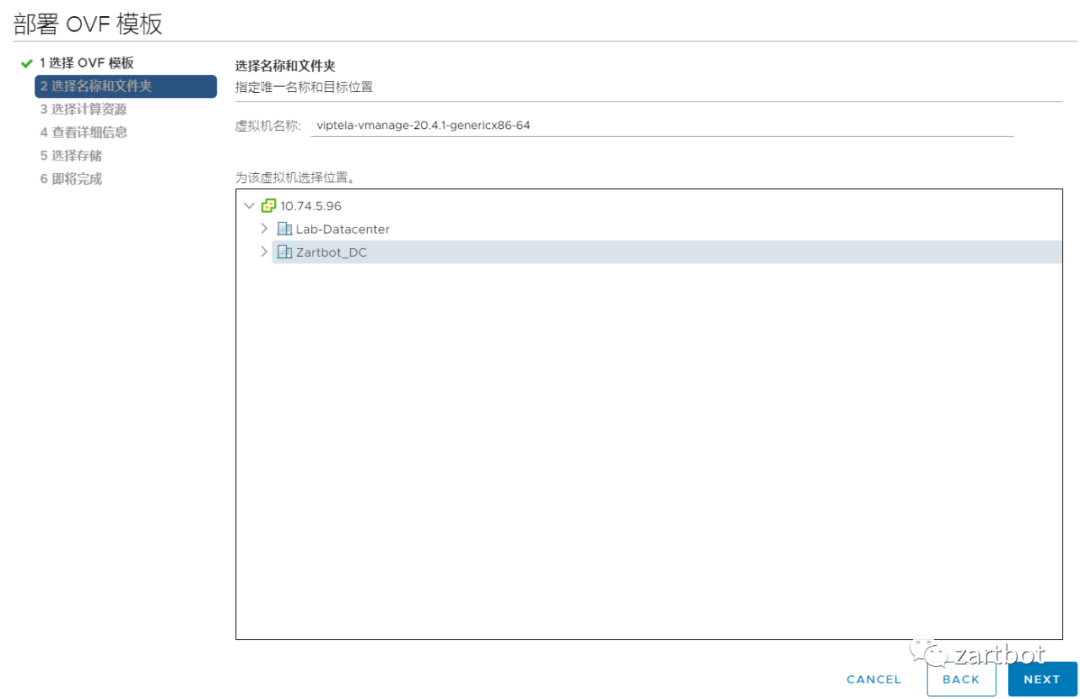

选择所需要部署的数据中心和更改虚拟机名称，然后点击下一步：

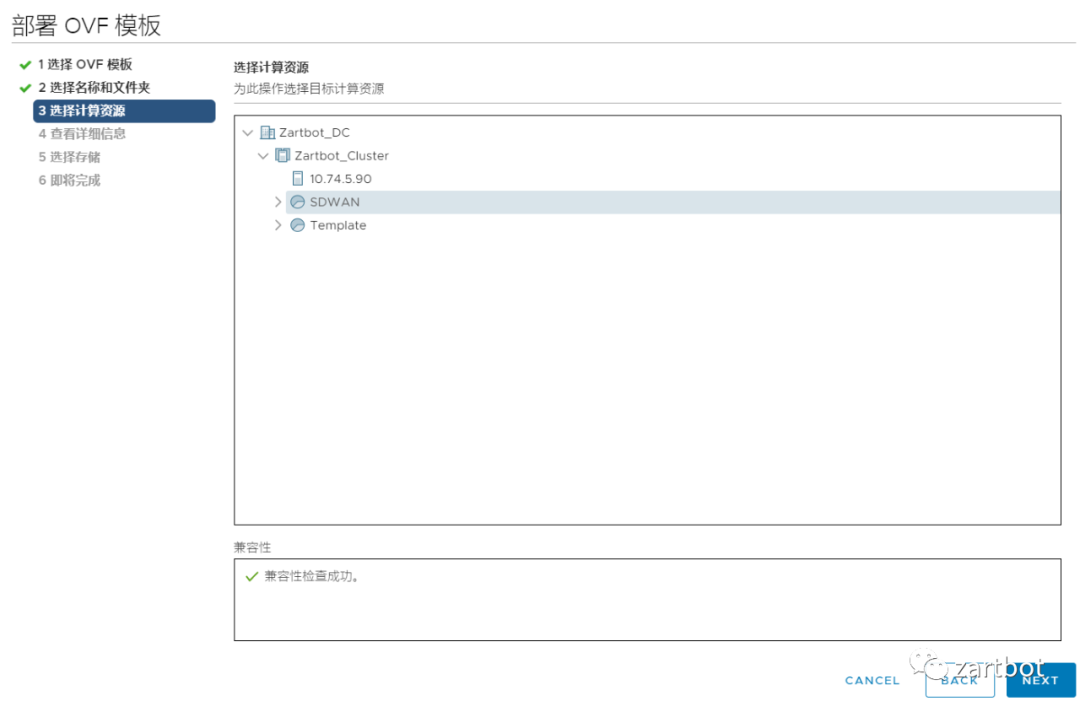

选择主机或目标资源池，点击下一步，然后查看详细信息也点击下一步

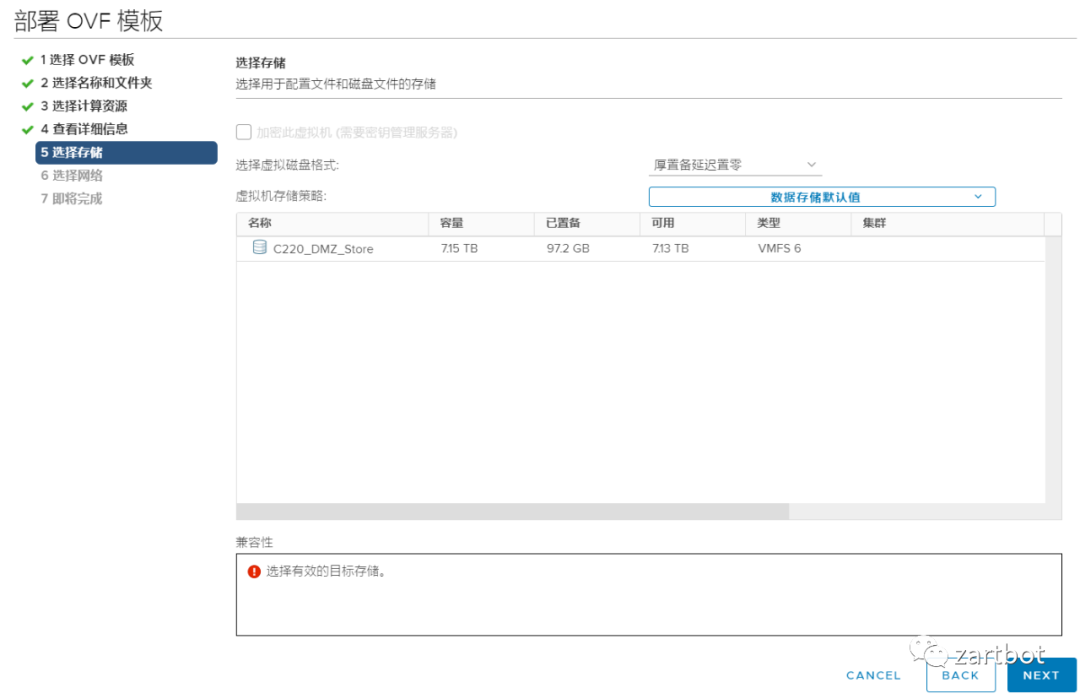

选择存储时，这是第一块系统盘，可以随意选择，重要的存储盘则会在创建完OVA后再手工添加，因为我们考虑到第二块盘有一些SSD和高并发的需求，因此并没有将其打包做在OVA文件中，而是根据用户的需求在部署完后手工创建。

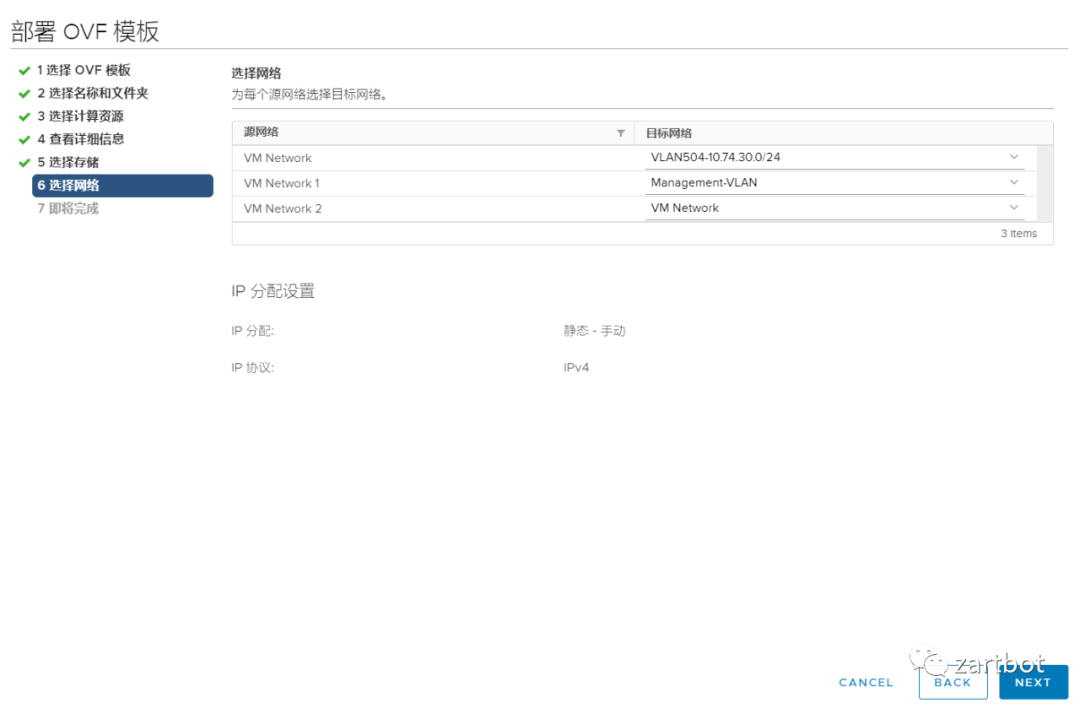

选择网络时，它默认已经创建了三个网卡，第一个我们选择VPN0需要的网络，第二个选择带外管理的网络，第三个暂时不用管它。

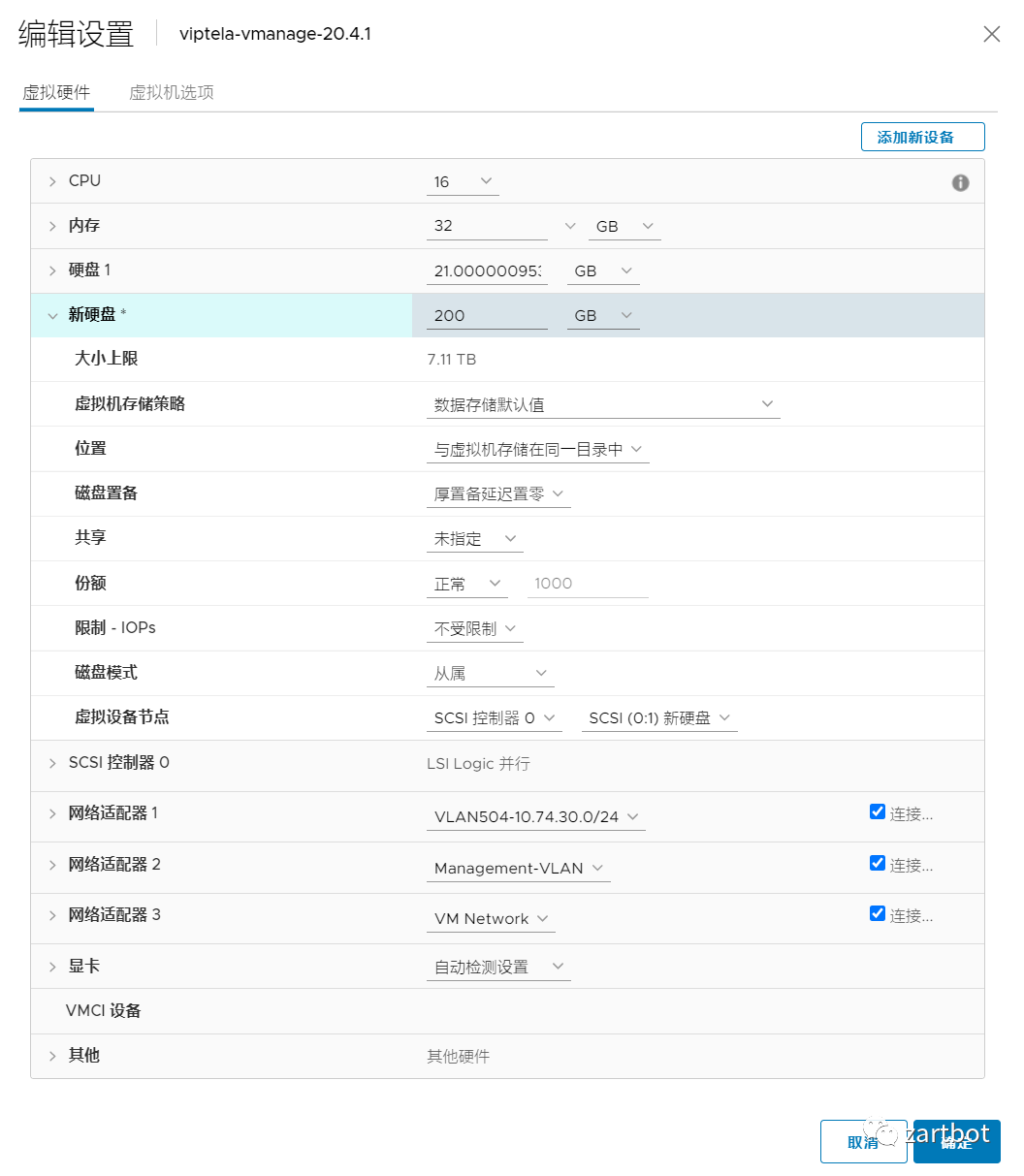

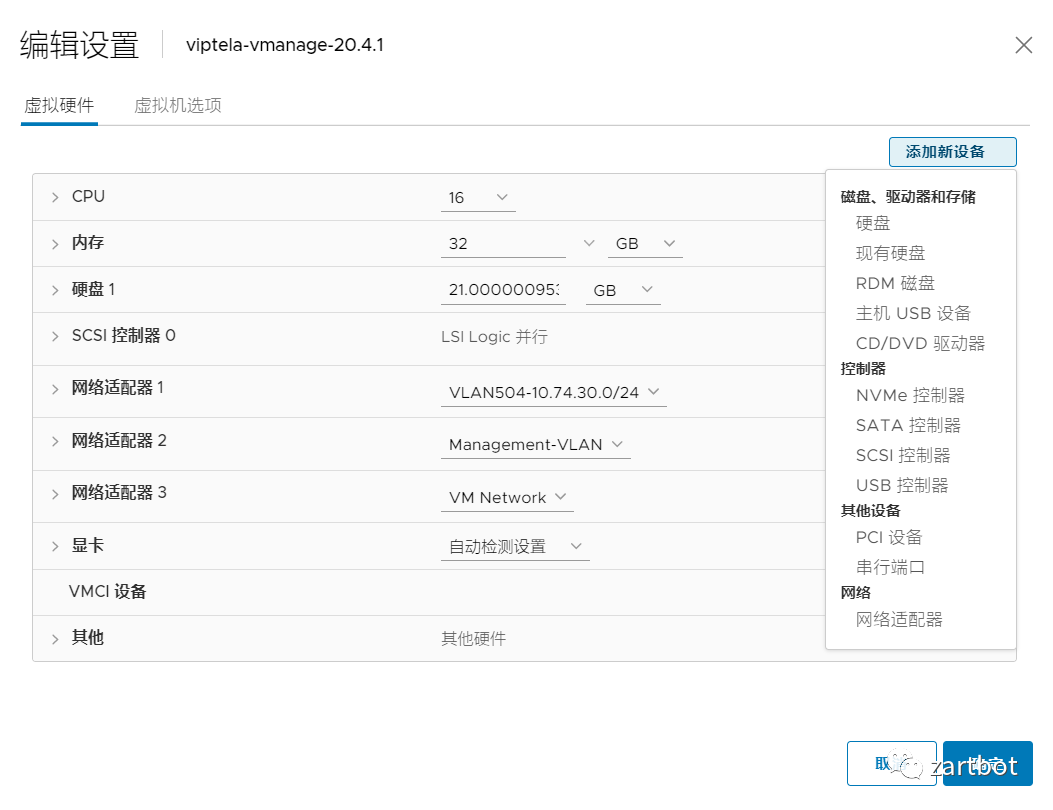

最后点击下一步完成OVA部署，然后右键选择刚才创建好的虚机，点击“编辑设置”，选择“添加新设备”，选择“硬盘”，

根据您的需求选择至少200GB容量的厚置备的硬盘，建议选择SSD，当然您自己做实验玩玩什么盘都行如下图所示：

1.2.2 配置vManage

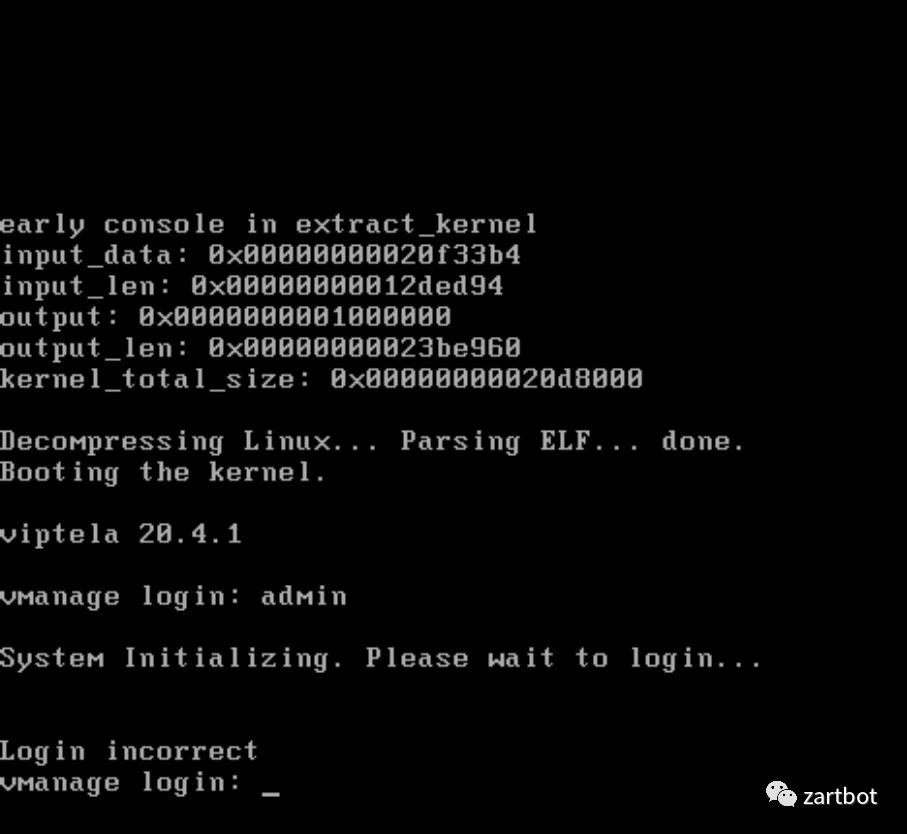

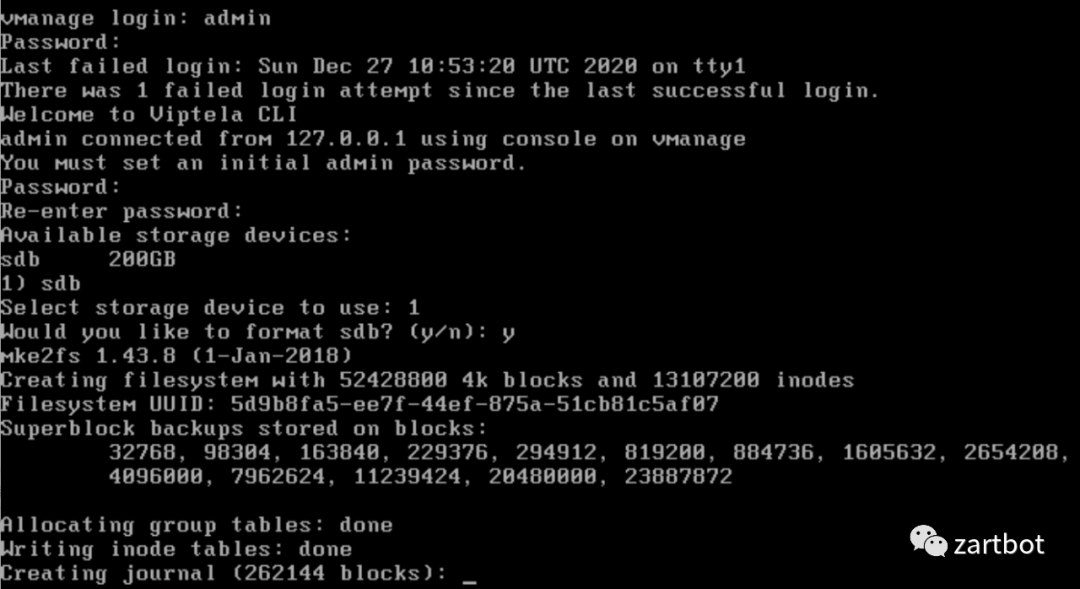

完成配置后，开机即可，系统会自动停到如下界面，使用用户名admin、密码admin登录，注意刚开始有可能系统还在初始化，请稍等一会儿

登陆完成后，系统会要求您更改默认密码，请注意大小写字母加数字和符号都带上才能通过，然后选择需要安装的存储硬盘，只有一个选1就好，然后是否格式化选择y，系统就会自己安装了，安装完成了系统会自动重启。

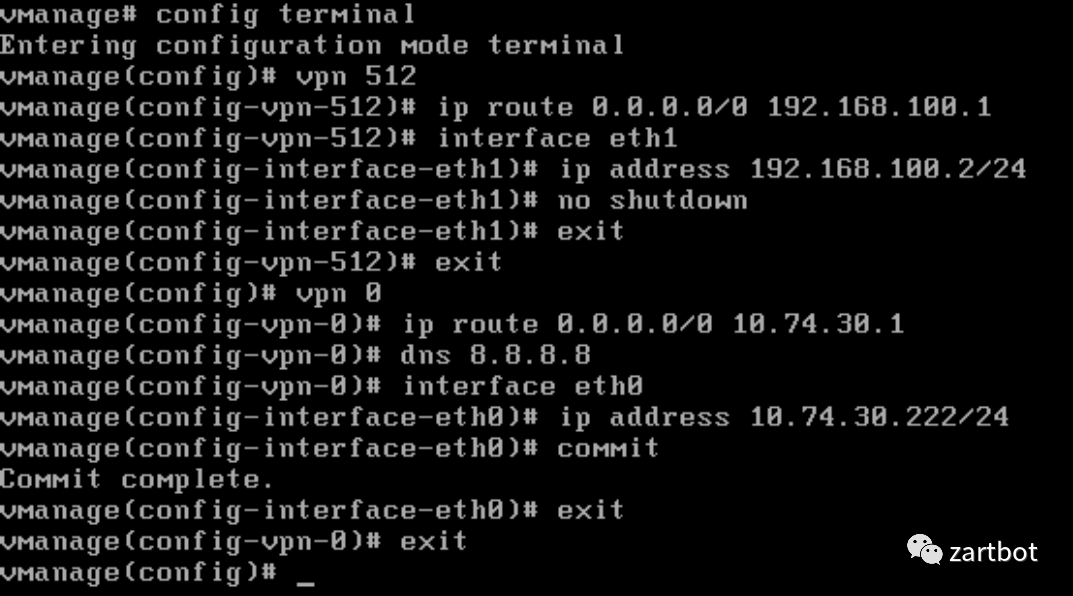

重启登陆好以后，就可以键入“config terminal”进行配置了，按照前文所述，配置VPN512和eth1 为带外管理接口，配置VPN0和eth0为传输接口即可

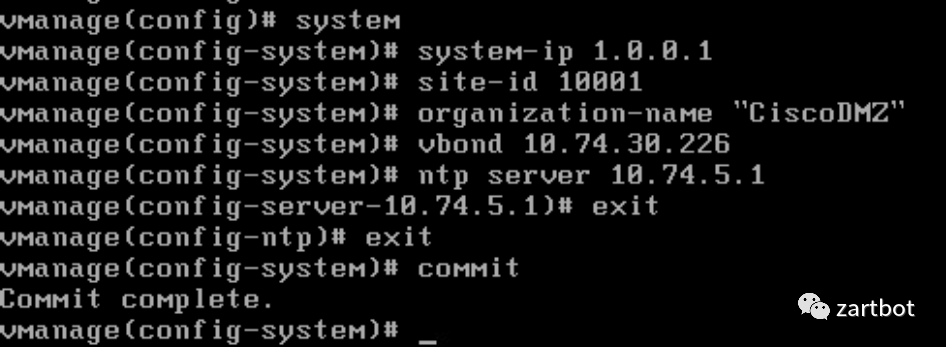

完成配置后，根据前文所述，配置系统相关的参数：

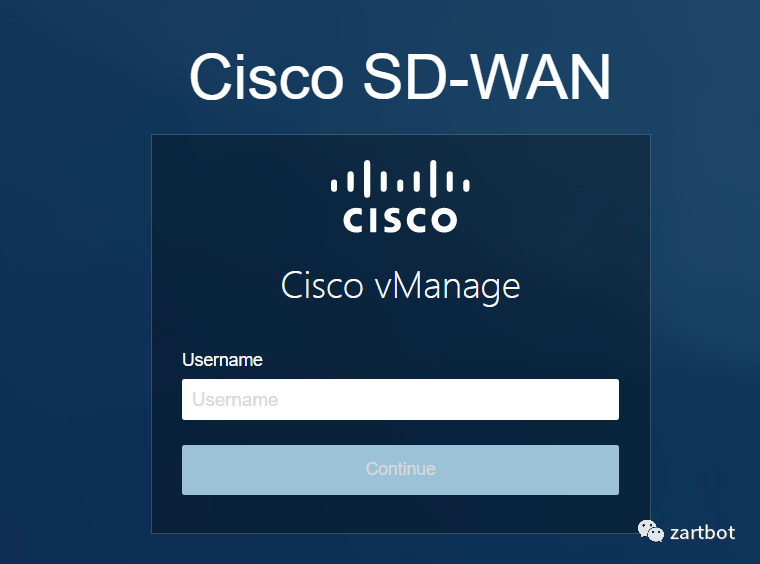

然后您就可以通过ssh或者https登录管理口或者传输接口了，例如https://10.74.30.222

1.3 安装vBond

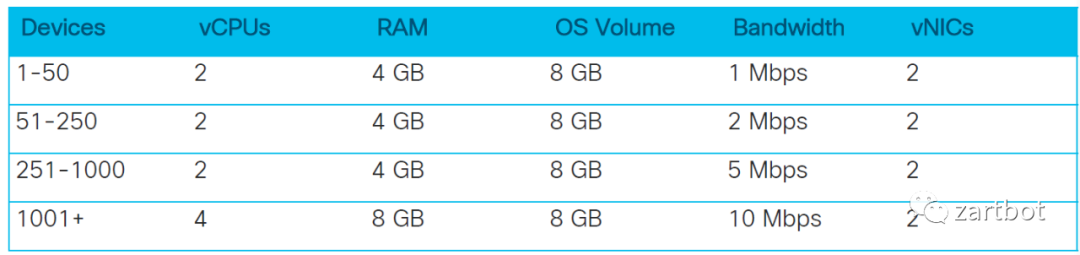

vBond的资源需求如下图所示：

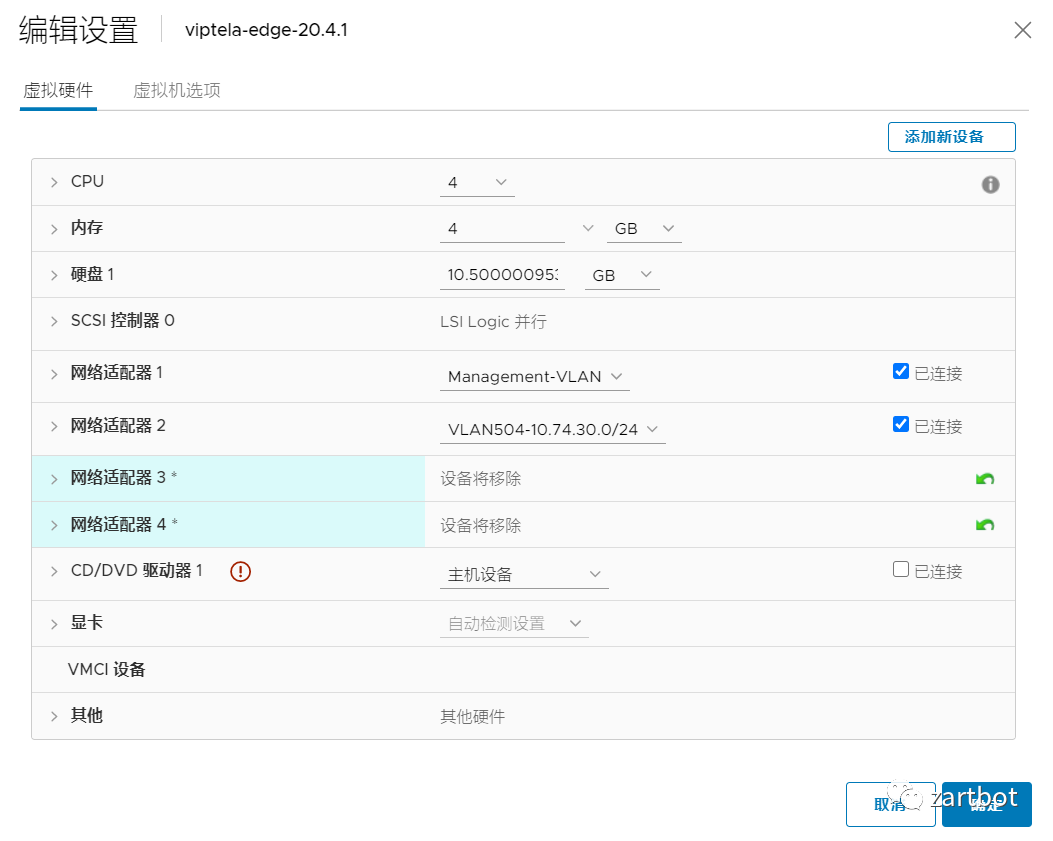

它和vEdge共享同样的OVA文件，因此使用vEdge的ova文件部署即可，文件名例如viptela-edge-20.4.1-genericx86-64.ova，部署时和vManage类似一路下一步就好了，唯一需要注意的是它默认会创建4个接口，但是我们可以忽视掉后面两个，仅把第一个接口用作VPN512(eth0)，第二个接口用作传输接口VPN0(ge0/0)，因此部署完后，删除多余网卡

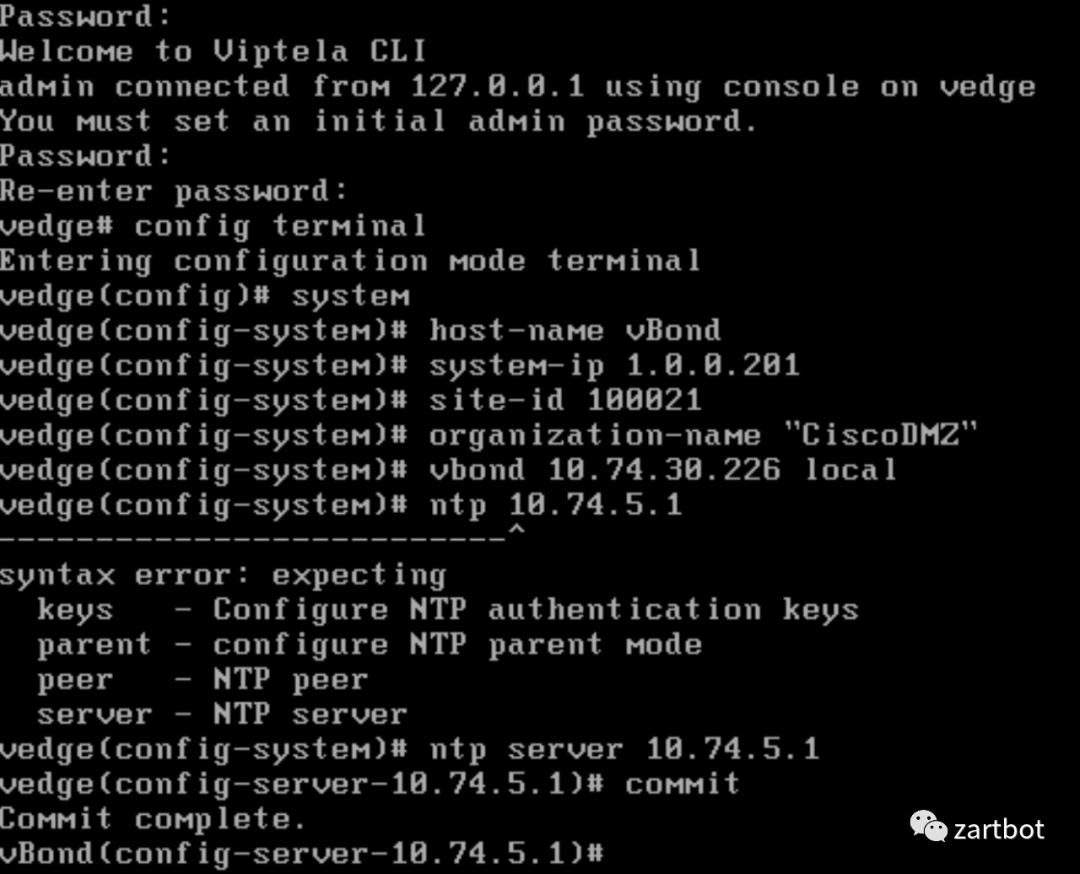

系统启动后，使用用户名admin、密码admin登录，同样会要求您更改默认密码，然后按照如下方式配置，注意orgnization-name一定要和vManage配置的时候一致，同时需要添加vbond 10.74.30.226 local这个命令将该节点标记为vBond节点，最后commit

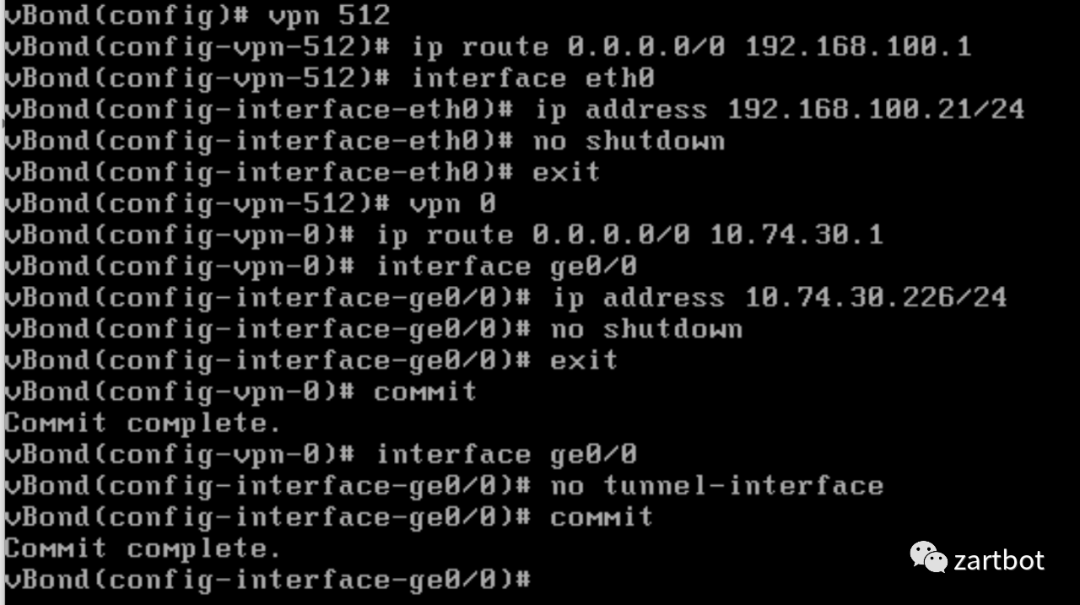

然后便是配置接口IP地址，如下所示，管理口VPN512-eth0-192.168.100.201，传输口VPN0-ge0/0为10.74.30.226，注意需要暂时no tunnel-interace模式关闭隧道，待加入到vmanage后再打开。

1.4 安装vSmart

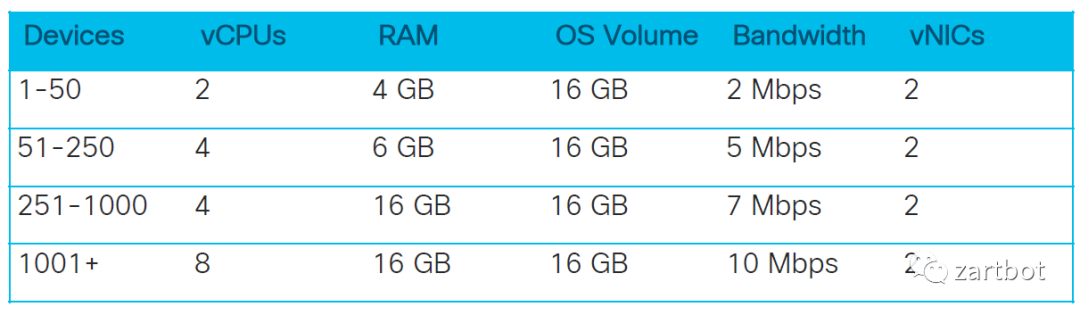

vSmart的资源需求如下图所示：

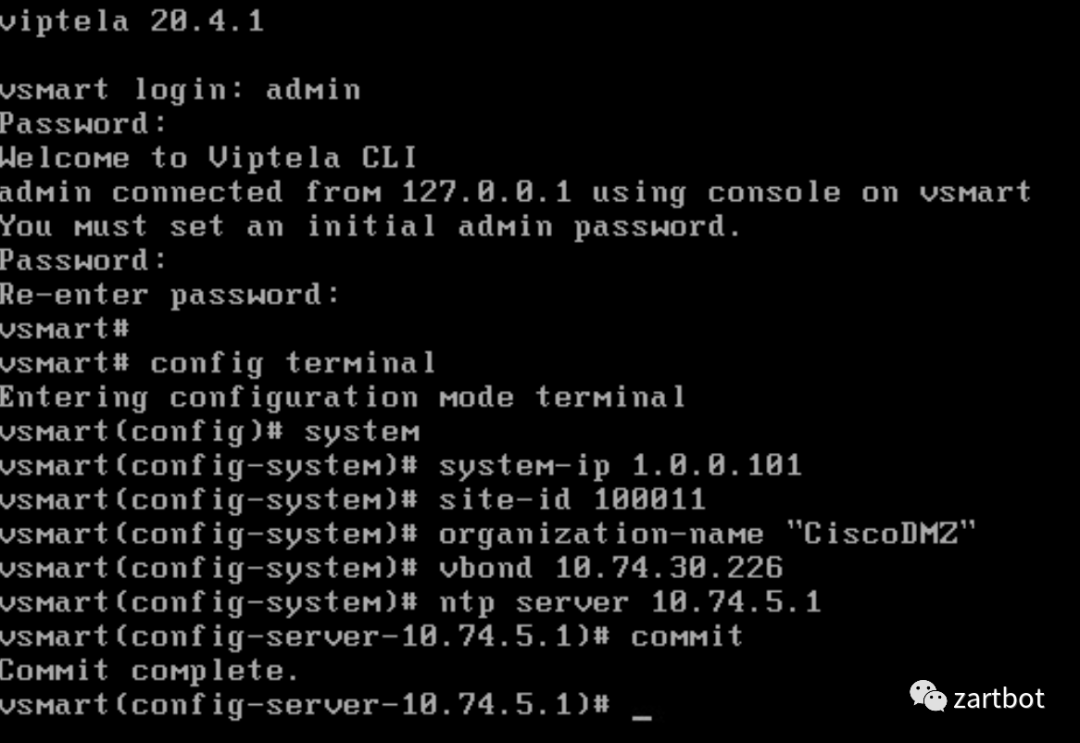

继续部署vsmart的ova文件，然后连续下一步，网卡选择的时候注意第一个接口为VPN0(eth0)接入传输网段，第二个接口为VPN512(eth1)接入管理网段，完成部署后启动，使用用户名admin、密码admin登录，同样会要求您更改默认密码，然后按照如下方式配置，注意orgnization-name一定要和vManage配置的时候一致，vBond地址配置为10.74.30.226，但是不用带“local”关键字，如下图所示：

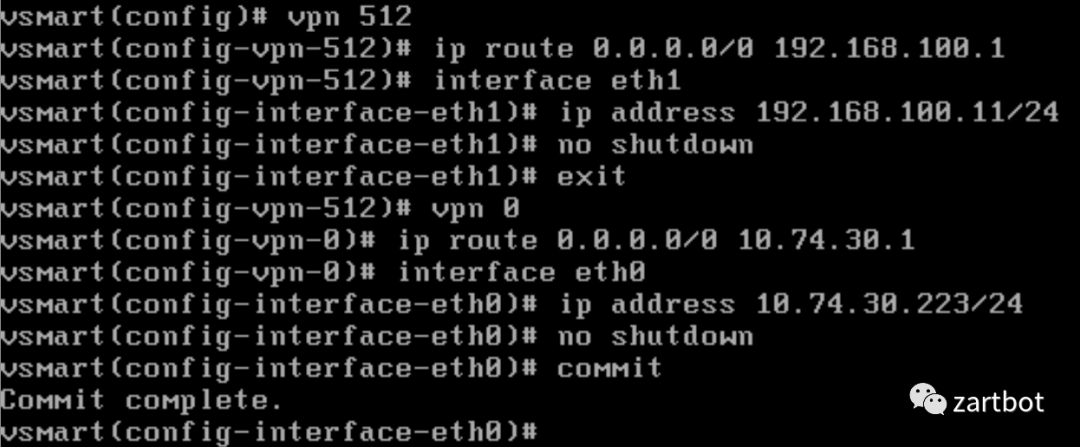

然后配置传输接口和管理接口：
