基础架构和OMP路由，及手工部署SDWAN最小化环境
基础设施即代码（IaC）-基于Terraform和Ansible部署
Day2运维技巧
有空就补一些分享一些成功案例和部署经验
下面我们先看第一个内容，基本架构和OMP路由，您会在此了解到思科SDWAN为什么要设计多个控制组件，以及相应的路由工作流程。同时文末还有一个手工安装的快速介绍，当然您可能会觉得安装比较复杂，但是没关系，我们会在第二篇文章中带你使用Terraform和Ansible完全自动化的快速部署控制器。
“请您务必记住，本文后面的演示只是为了给您讲解整个安装的流程，您可能会觉得非常繁琐，但是没关系，我们稍后会推荐您使用Terraform和Ansible自动化一键部署的方式安装，实现完全的基础设施即代码（IaC）的运维能力”1.1 为什么有多个控制器： 分布式架构避免单点故障和多云冗余当我们实施SDWAN的时候，为了运维方便必须要实现控制器，而控制器又是一种中心化的软件架构，如何保证控制器不失效或者更进一步，如何把控制器做成一个分布式软件放置在多云环境中，这便是SDWAN去中心化的第一个挑战。

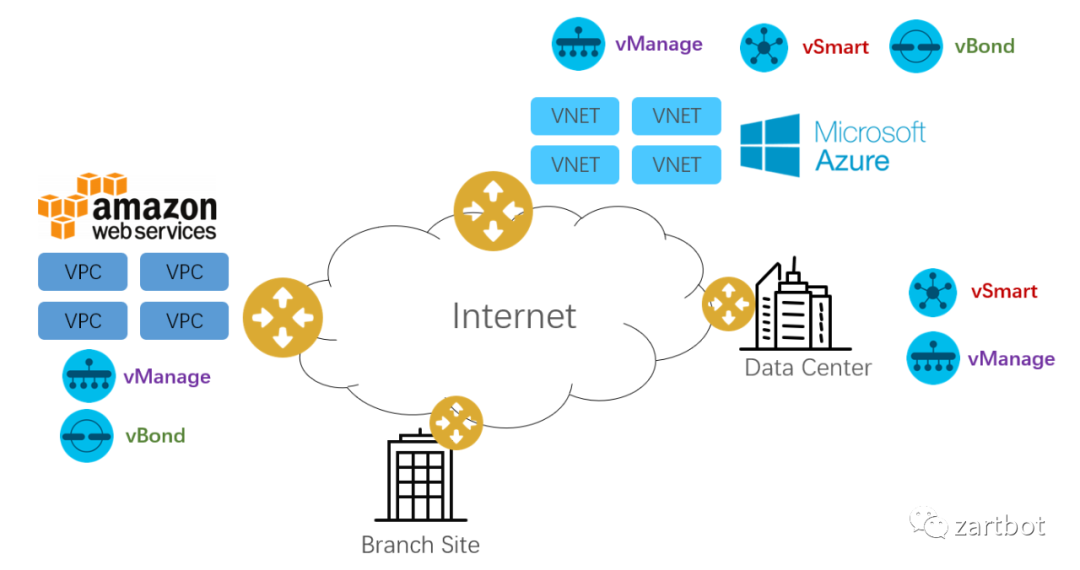

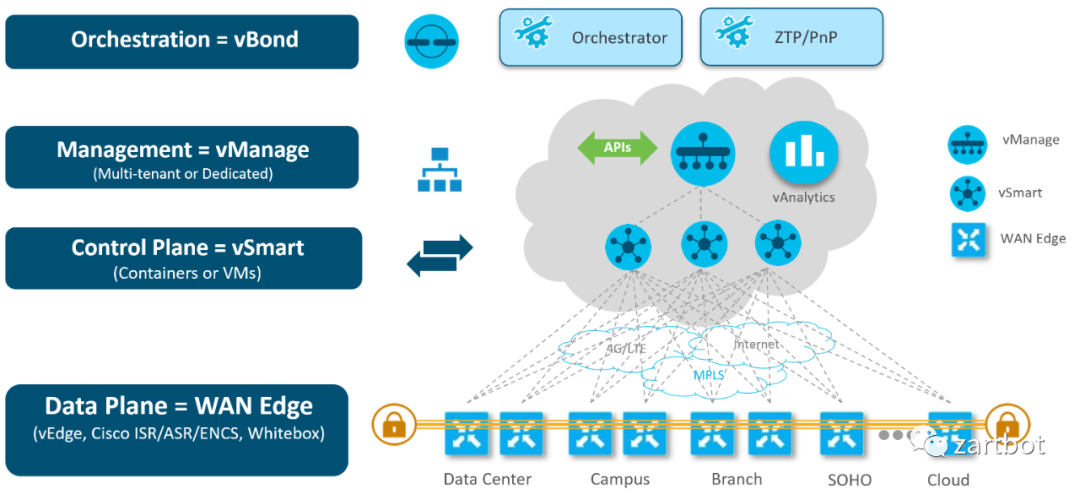

思科将SDWAN控制器拆分成三类组件便是出于分布式软件架构和多云部署的考虑，它将业务逻辑分为了编排vBond， 管理vManage，控制vSmart，转发Edge四个不同的功能组件，任何一个组件都能在多云环境下部署并构成集群，如下图所示：
这样极大的提高了在多云环境下的稳定性，任何一个云出现故障都不会导致SDWAN控制器下线。
vBond：所有的广域网分支路由器节点都通过vBond作为安全认证的第一个接入点，然后由vBond编排选择可用的控制平面节点vSmart和管理平面节点vManage，同时vBond还被用于STUN业务帮助分支路由器发现自己的公网地址（NAT Traversal）。当分支路由器连上vBond后，vBond会反馈其公网地址信息，同时负责验证分支路由器的安全证书等，最后分配并告知分支路由器所需连接的vSmart和vManage。
vSmart：控制平面节点，用于控制面的路由接收和反射分发及实现和分发大量的控制策略。
vManage：管理平面节点，用于统一的WebUI界面管理和运维，集中式的配置各种策略和相应的模板，并监控运维数据和性能状况，处理告警信息等。

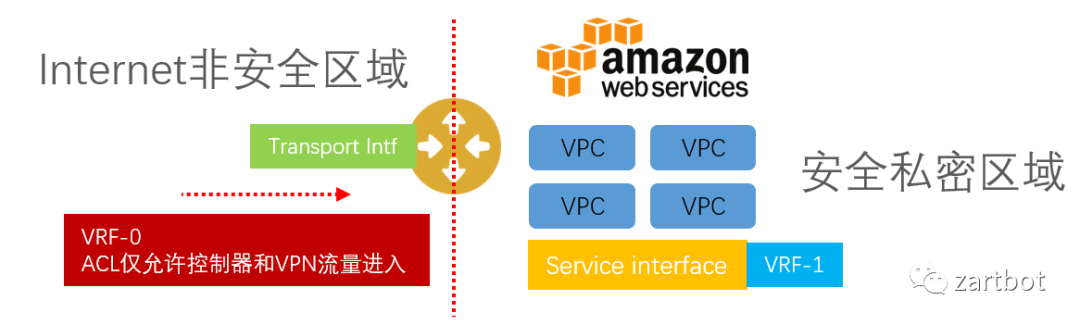

当你考虑将自己的广域网转发矩阵放置于Internet上时，SDWAN第一件事便是考虑到网络安全合规要求，隔离互联网和私有网络。通常我们把一个设备连接互联网的接口称为传输端口（Transport Interface）而连接VPC或者私有网络/数据中心的接口称为业务端口（Service Interface），如下图所示：
同时默认在非安全区域添加了默认安全策略组，仅有授权通过的白名单VPN流量和控制器流量可以通过。在转发平面上，通常我们会为他们放置不同的路由虚拟转发表(VRF)将它们完全隔离开。
不同的VPC或者客户的分支站点甚至是数据中心，后面接的网络服务器容器或者是终端，我们都可以抽像为资源，或者就是不同的IP地址段来表示，并且可以通过不同的属性将它们进行VPN隔离，也就是我们常说的Overlay层，而Internet区域也被称为Underlay。那么Underlay和Overlay层是如何映射的呢？当然所有的人都会说MP-BGP协议进行TLV扩展来支持键值对（Key-Value Pair）。
直接使用MP-BGP或者BGP-EVPN的问题：
1. Underlay公网地址经常变动，BGP路由协议收敛慢
2. 通常VPC需要跨越NAT，标准的BGP协议NextHop为VPC私网地址，无法穿越NAT
3. 优选路径类型无法在单独的下一跳信息中获得，通常还需要Community熟悉扩展
4. 互联通信还需要NHRP一类的协议进行补充
这些都是思科在尝试使用DMVPN技术构建IWAN解决方案时犯的错误，DMVPN或者DSVPN的解决方案有明显的中心Hub结构，极易造成单点故障或者规模无法扩展的问题。

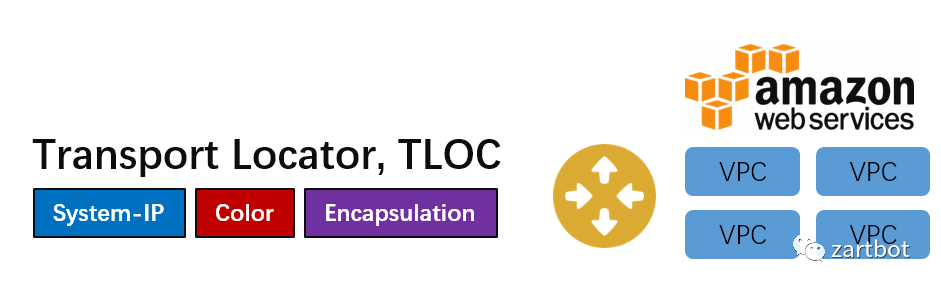

思科新一代基于Viptela的SDWAN架构采用递归路径查询的方式，它结合和BGP和LISP的各自优点，将Overlay所对应的VPC网段等资源信息映射到一个被称作为TLOC的资源定位符上，如下图所示，然后再递归查询通过解析TLOC可达性等信息来进行路径选择和策略路由。

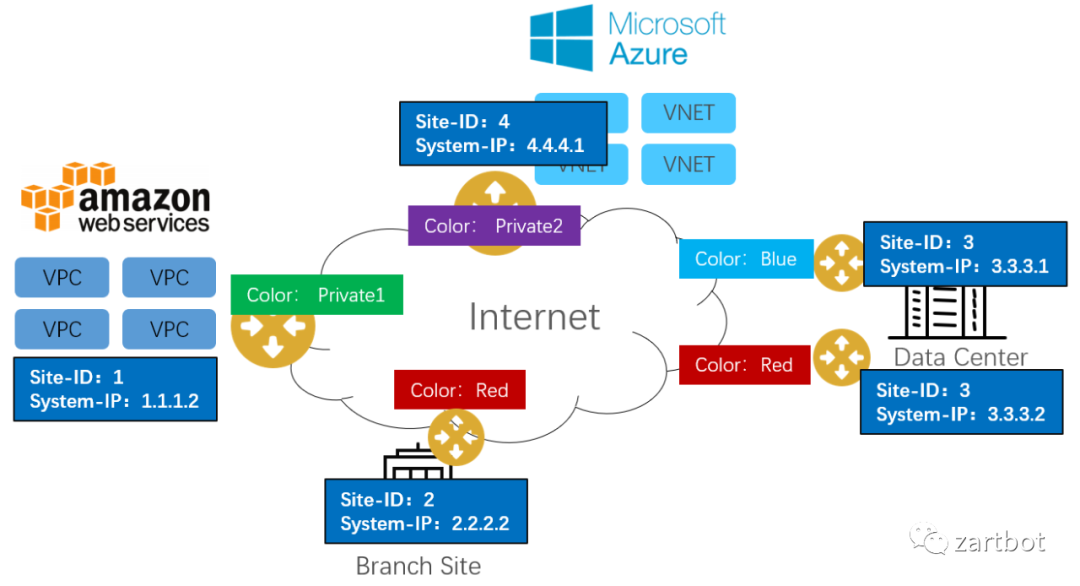

具体的TLOC编码如下图所示，我们对每一个VPC站点进行了编码（Site-ID），同时为每一个路由器也编制了System-IP，然后根据它们接入的不同运营商和不同的链路类型，我们为传输接口（Transport Interface）染上了不同的颜色（Color），例如Azure被标记为了Private2（紫色），数据中心的电信链路标记为蓝色（Blue），而联通的线路则标记为红色（Red）。封装形式（Encapsulation）则可以选择明文的GRE传输或者IPsec传输方式。

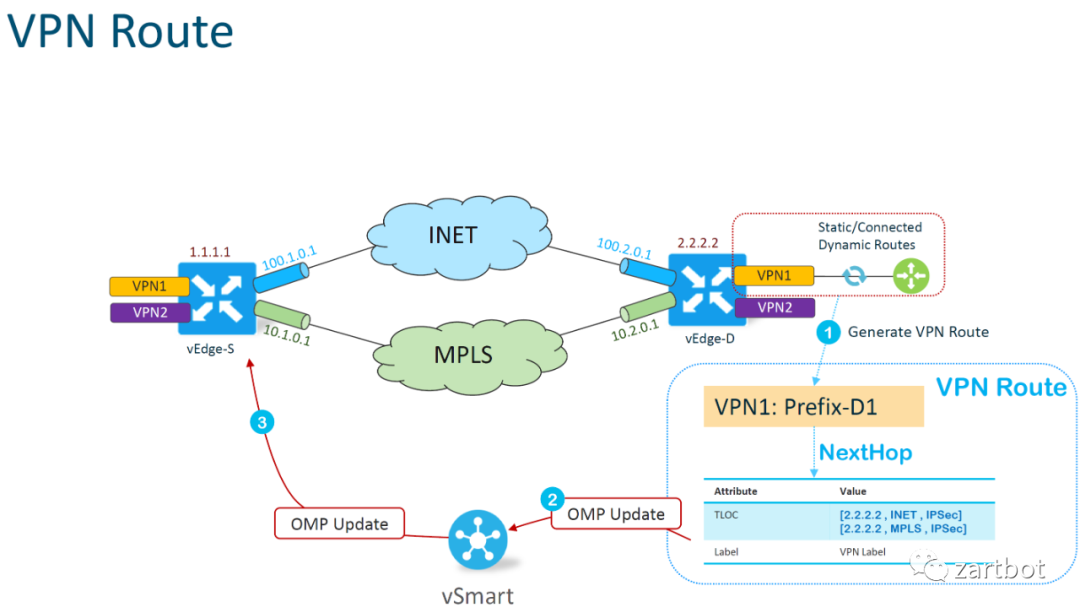

我们根据这些TLOC编码信息就可以产生VPN路由了，即将VPC的网段和资源信息和TLOC绑定了，如下图所示，VPN1：Prefix-D1的资源的路由下一跳属性被标记为TLOC <2.2.2.2, INET,IPsec>及<2.2.2.2,MPLS,IPsec>，即VPN1：Prefix-D1可以同时通过vEdge-D（system-ip=2.2.2.2）的这台路由器的INET网络和MPLS到达，但是约定必须使用IPsec加密封装的方式传达。
VPN路由通过OMP协议更新发送到控制平面vSmart上，并由vSmart集群分发到其它路由器，它的作用和BGP UPDATE消息以及BGP RR路由反射器功能类似。

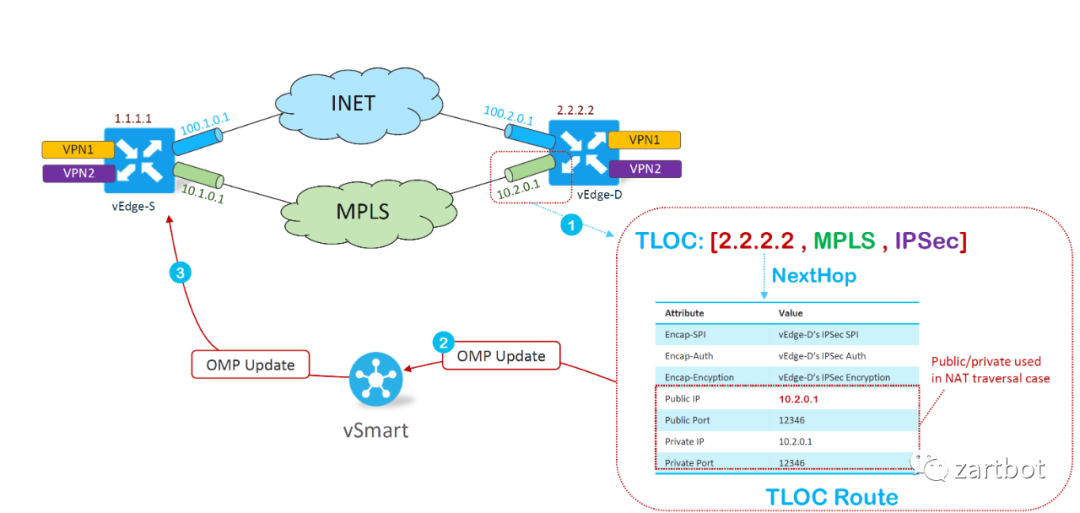

经过控制器vSmart集群的反射，vEdge-S（1.1.1.1）已经知道VPN1：Prefix-D1的资源可以通过2.2.2.2的这台路由器到达了，但是还缺少一些信息，广域网Underlay的地址是什么？加密需要的密钥是什么？这里就需要递归查询的第二步了，如何将TLOC和Underlay的信息关联，很简单，再发一个BGP UPDATE消息让vSmart反射就好了，如下图所示
在TLOC Route信息中包含了IPsec的SPI/Auth/Encryption密钥等信息，同时还有NAT穿越的信息， 因为很多场景中，VPC给路由器分配的是私网地址，NAT地址翻译是云服务提供商做的，所以需要通过某种方式获得自己公网地址，这个时候vEdge会通过向vBond编排器集群查询的方式，让vBond编排器将其公网地址信息反馈回vEdge实现。

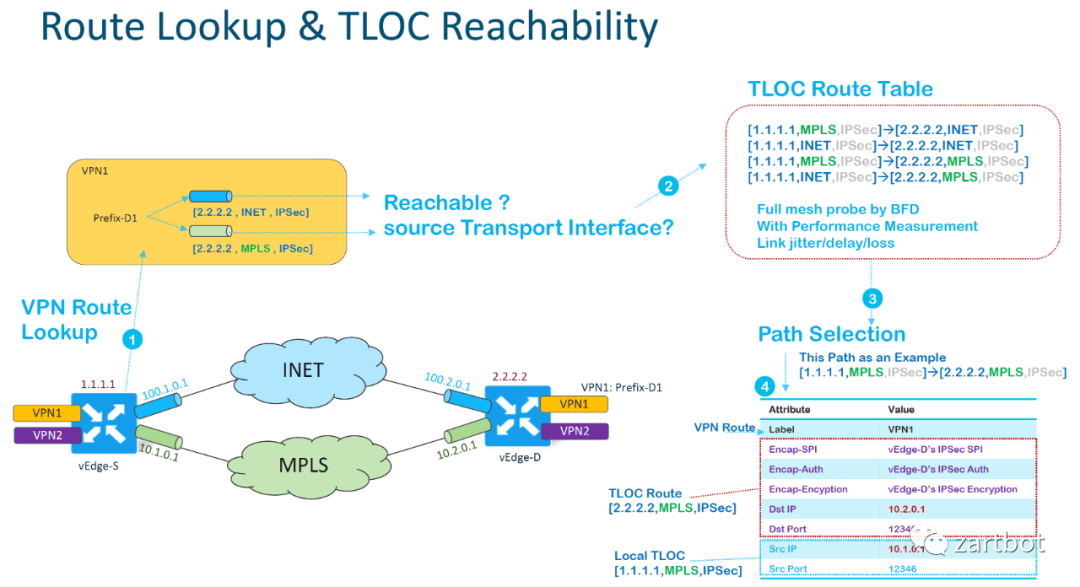

在获取了TLOC的Underlay信息后，vEdge-S便对会话进行BFD检验，同时测量延迟抖动和丢包等链路质量特征，它会根据自身的情况，进行TLOC可达性测量，并构造出一张TLOC 路由信息表，如下图所示：

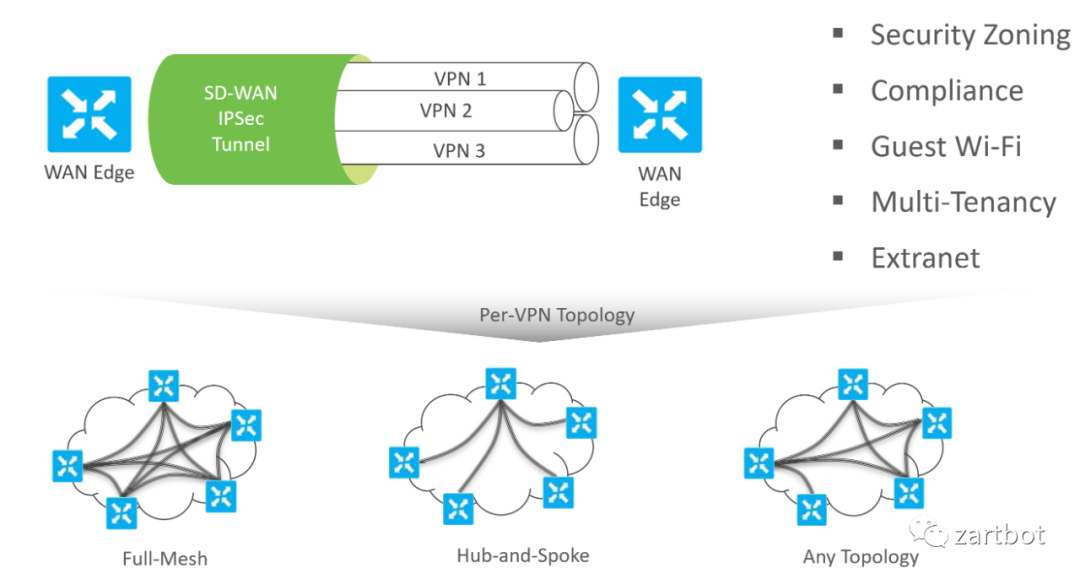

最后，Overlay的VPN1：Prefix-D1的路径查询第一步查询TLOC，第二步再查询TLOC路由表，选择可达的或者SLA满足的路径查询到Underlay的封装和传输参数，然后将报文发出。这样的递归查询带来了极大的灵活性，例如我们可以根据不同的VPN定义不同的Overlay拓扑结构和选路规则：

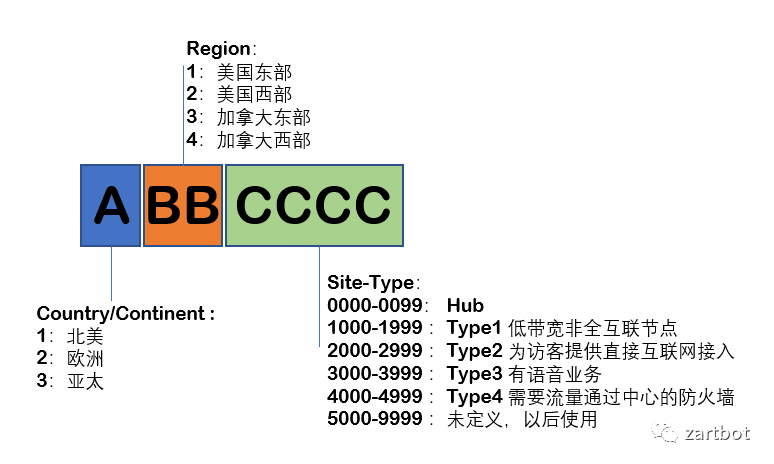

Site-ID编制方式和邮编有几分相似之处，在六位数的Site-ID编码中官方建议的方式如下,当然您也可以根据自己的喜好编码.
这个值的作用和Router-ID类似，主要用于标识设备和用于TLOC编址，它并不需要是一个可路由的地址，也不需要把它配置成某个接口的地址。在整个SDWAN系统中，VPN0定义为广域网接入区域，VPN512定义为管理区域。因此您需要为控制器做地址规划并按照下表填写一些信息备用，首先是系统相关的信息，组织名称和NTP服务器名称:Orgnization-Name：CiscoDMZ
NTP：10.74.5.1
然后是如第二章所述的Site-ID和System-IP分配：
网元
| Site-ID
| SystemIP
| VPN0 | VPN512
|
| vManage | 100001
| 1.0.0.1 | 10.74.30.222
| 192.168.100.2
|
| vSmart | 100011
| 1.0.0.101
| 10.74.30.223
| 192.168.100.11 |
vBond
| 100021
| 1.0.0.201 | 10.74.30.226
| 192.168.100.21 |
|
|
|
|
|

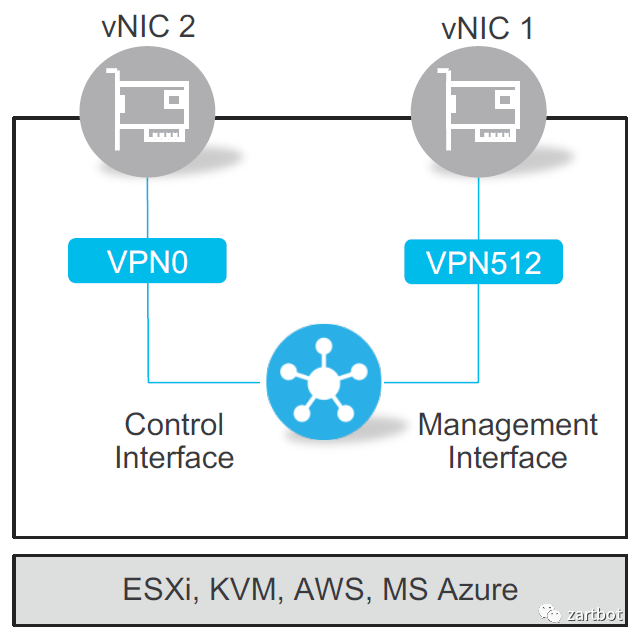

vManage需要两个接口，一个连接VPN0(eth0)用于互联网通信，另一个连接VPN512(eth1)连接，Hypervisor层支持VMWARE、KVM、AWS、Azure，当然阿里云和其它云如果对KVM支持较好也可以使用，但这些云并没有获得官方的测试。本教程以常见的VMWARE为例

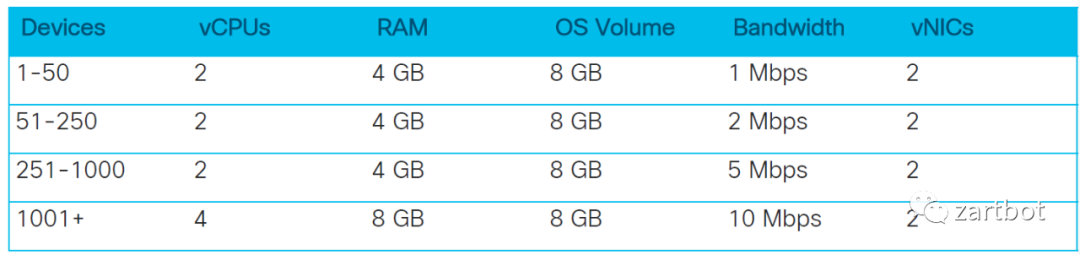

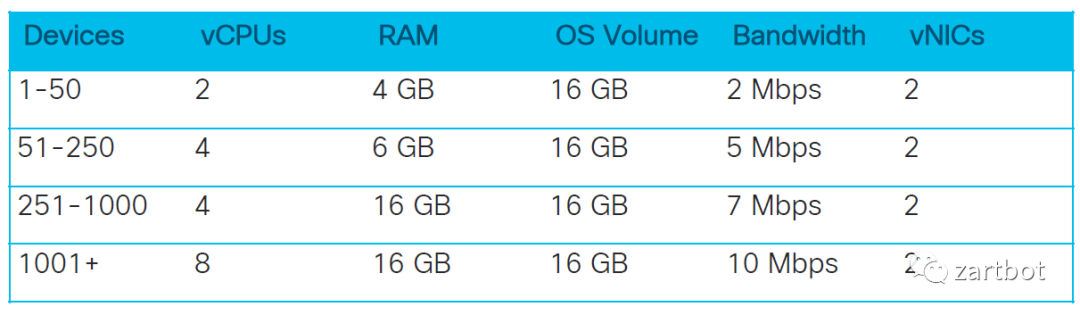

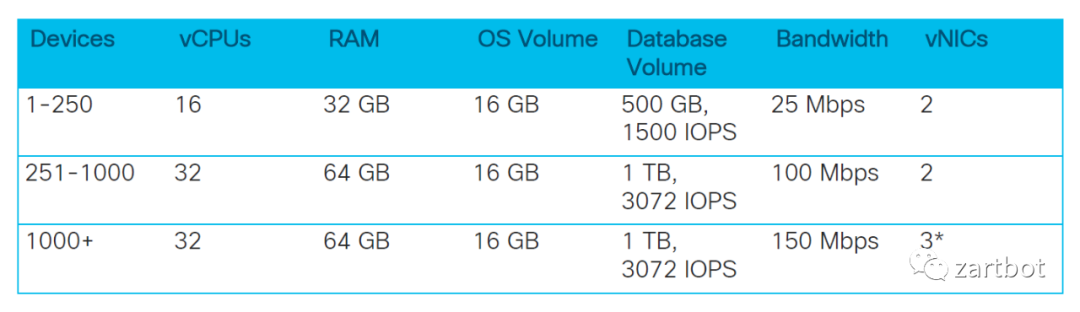

体的CPU和内存消耗如下所示，请您注意，如果集群部署还需要第三个接口用于消息总线。
当然针对一些大使用量的场景，硬盘容量和IOPS的需求上表有些不够，例如您需要进行流量和应用的82号令审计，vManage可能需要更多的存储资源，建议您的VMWARE ESXi采用本地部署SSD或者NVMe硬盘的方式，当然您也可以部署专门的Netflow采集器来接收和分析这些信息。

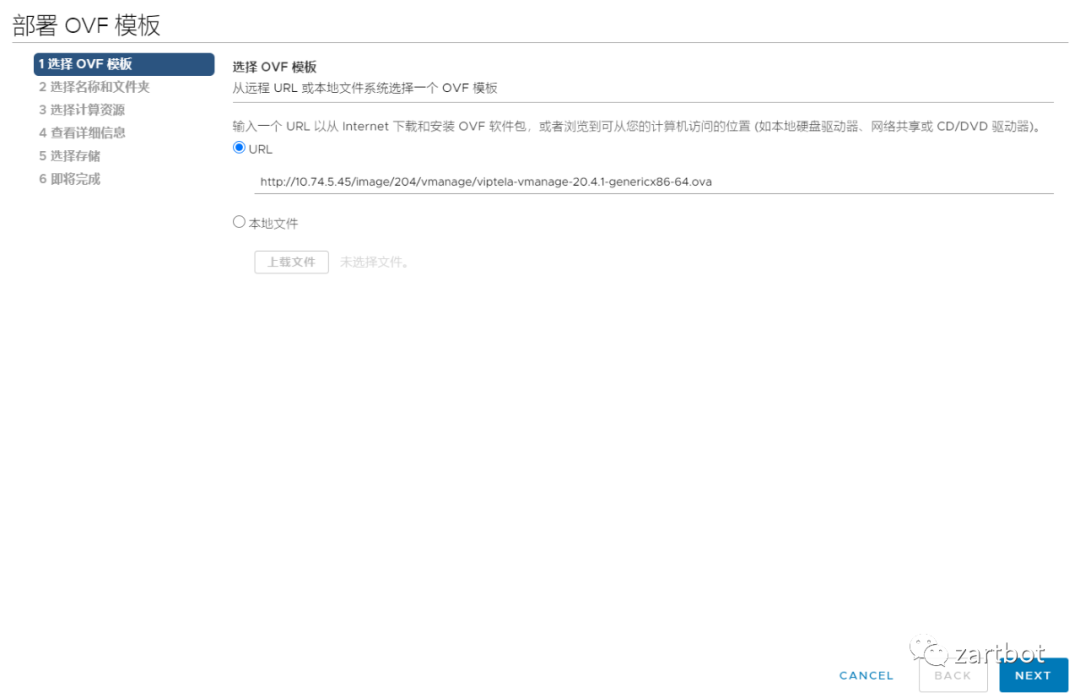

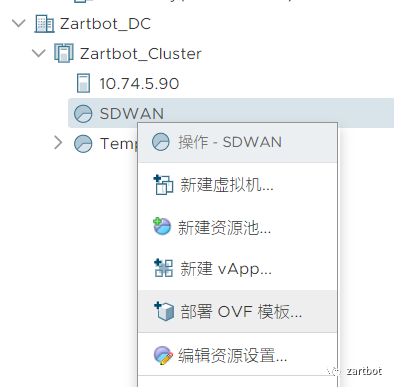

在界面中您可以选择本地文件，或者远程HTTP服务器上的OVA文件，选择后点击下一步：

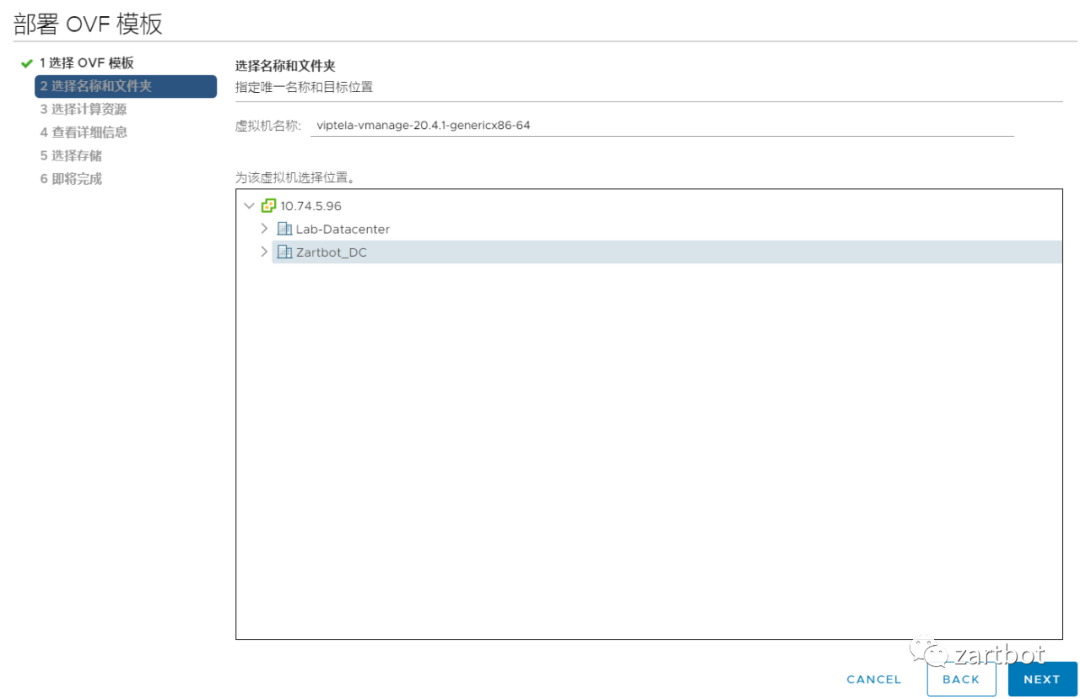

选择所需要部署的数据中心和更改虚拟机名称，然后点击下一步：
选择主机或目标资源池，点击下一步，然后查看详细信息也点击下一步

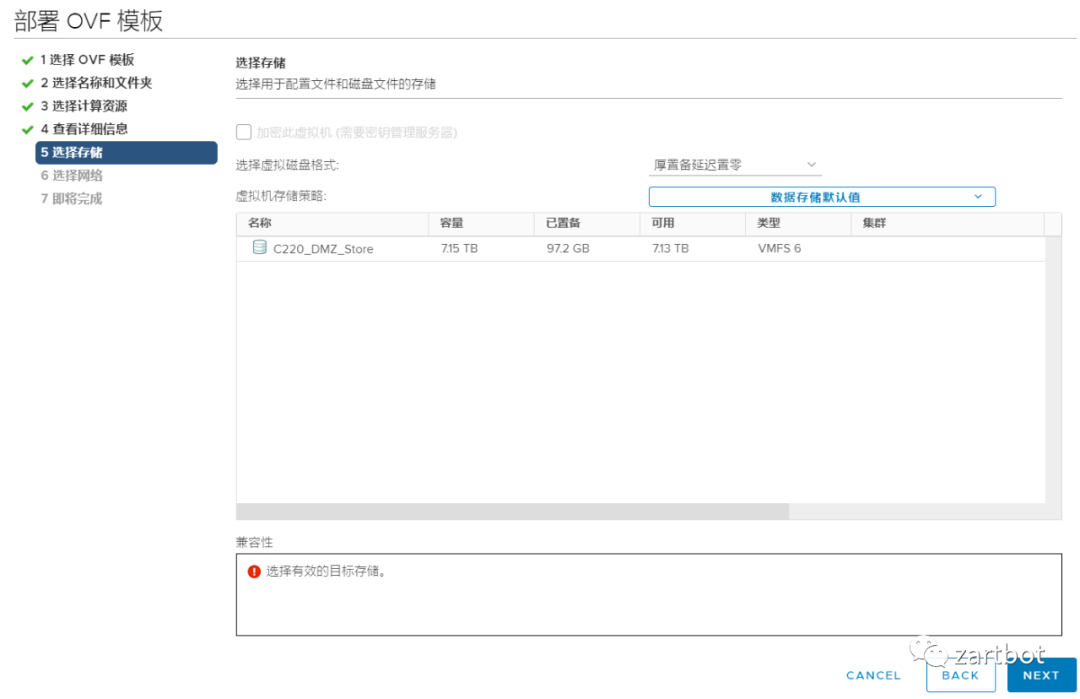

选择存储时，这是第一块系统盘，可以随意选择，重要的存储盘则会在创建完OVA后再手工添加，因为我们考虑到第二块盘有一些SSD和高并发的需求，因此并没有将其打包做在OVA文件中，而是根据用户的需求在部署完后手工创建。

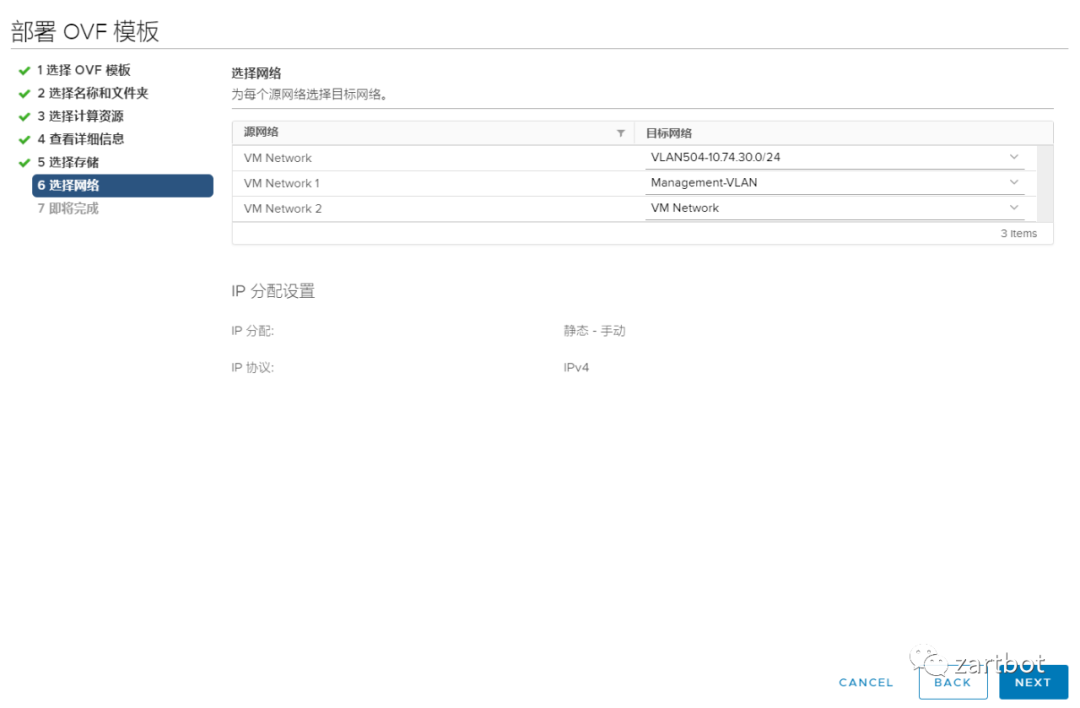

选择网络时，它默认已经创建了三个网卡，第一个我们选择VPN0需要的网络，第二个选择带外管理的网络，第三个暂时不用管它。

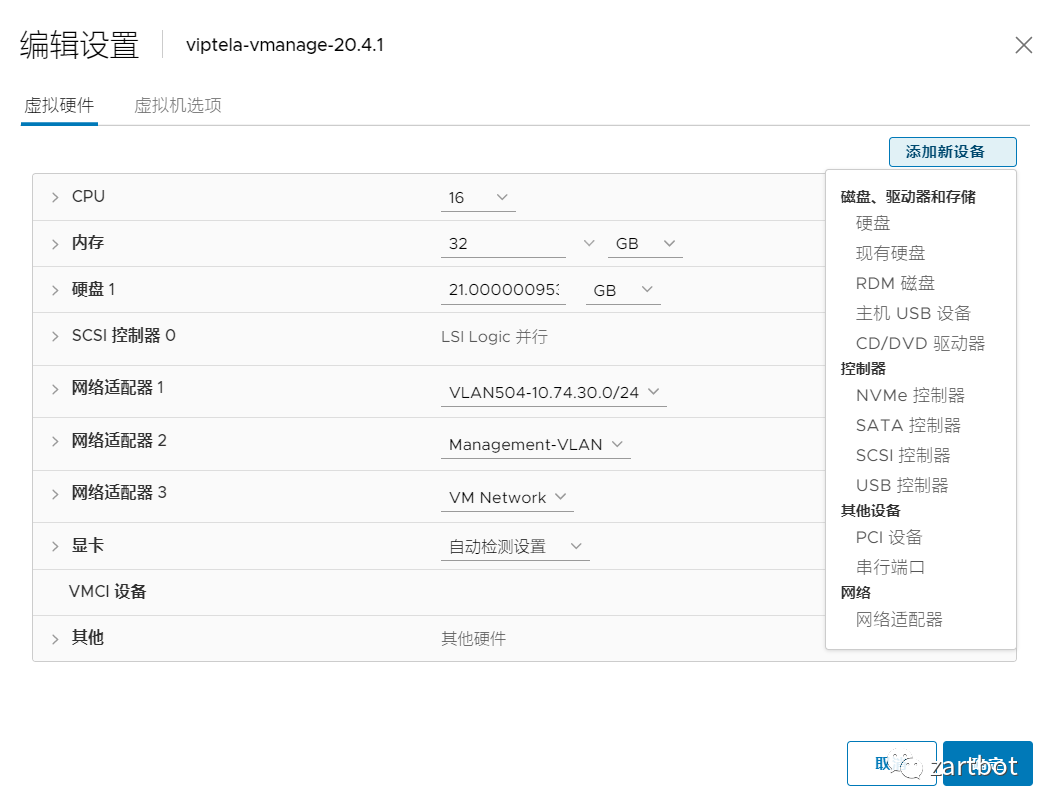

最后点击下一步完成OVA部署，然后右键选择刚才创建好的虚机，点击“编辑设置”，选择“添加新设备”，选择“硬盘”，

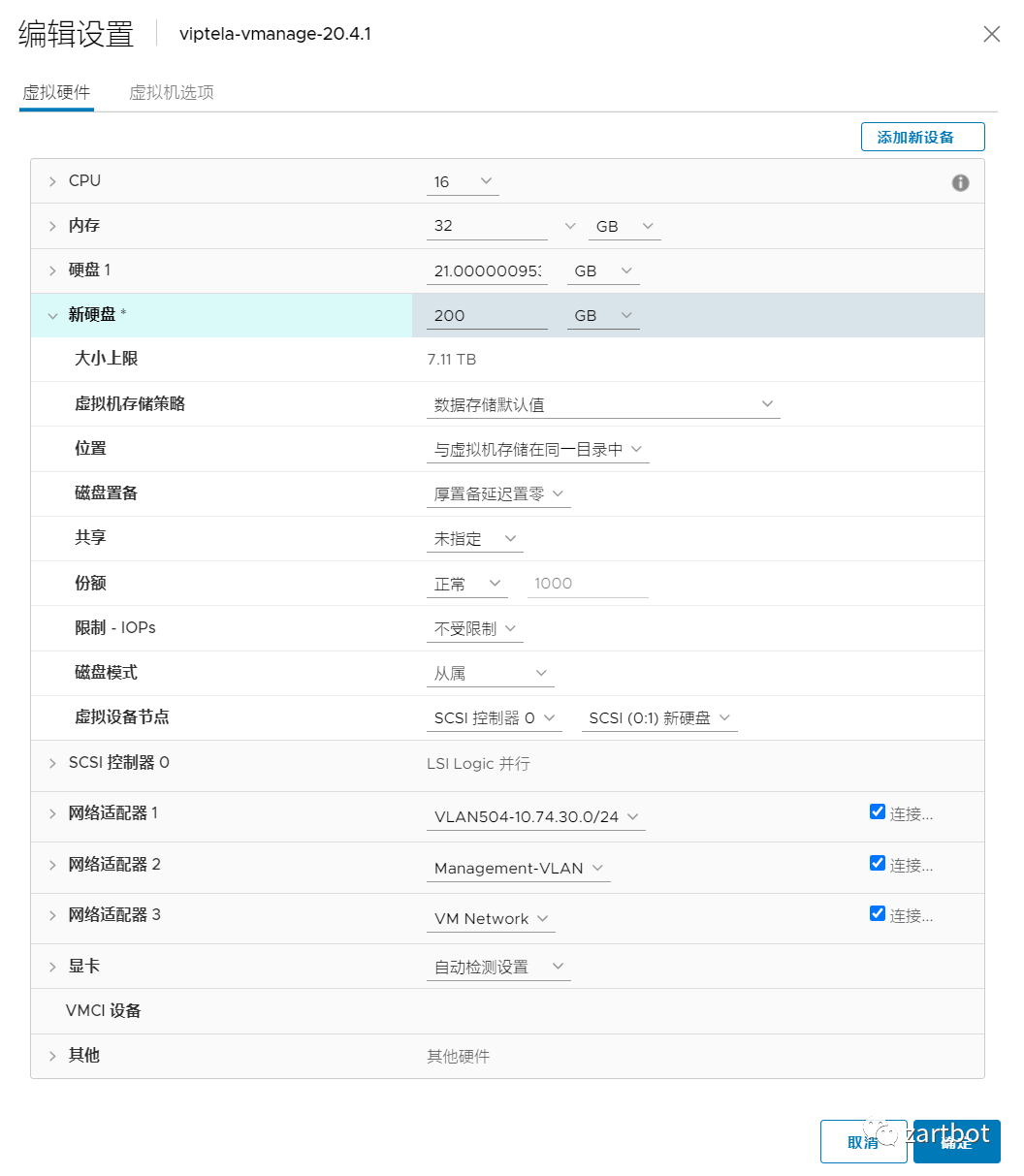

根据您的需求选择至少200GB容量的厚置备的硬盘，建议选择SSD，当然您自己做实验玩玩什么盘都行如下图所示：

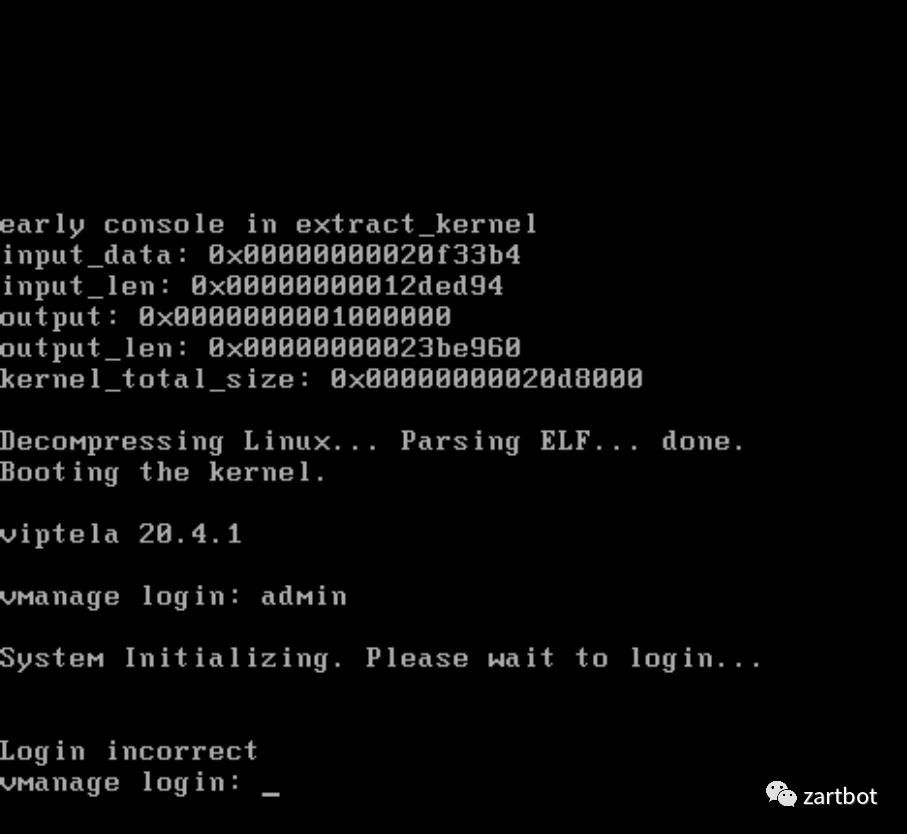

完成配置后，开机即可，系统会自动停到如下界面，使用用户名admin、密码admin登录，注意刚开始有可能系统还在初始化，请稍等一会儿

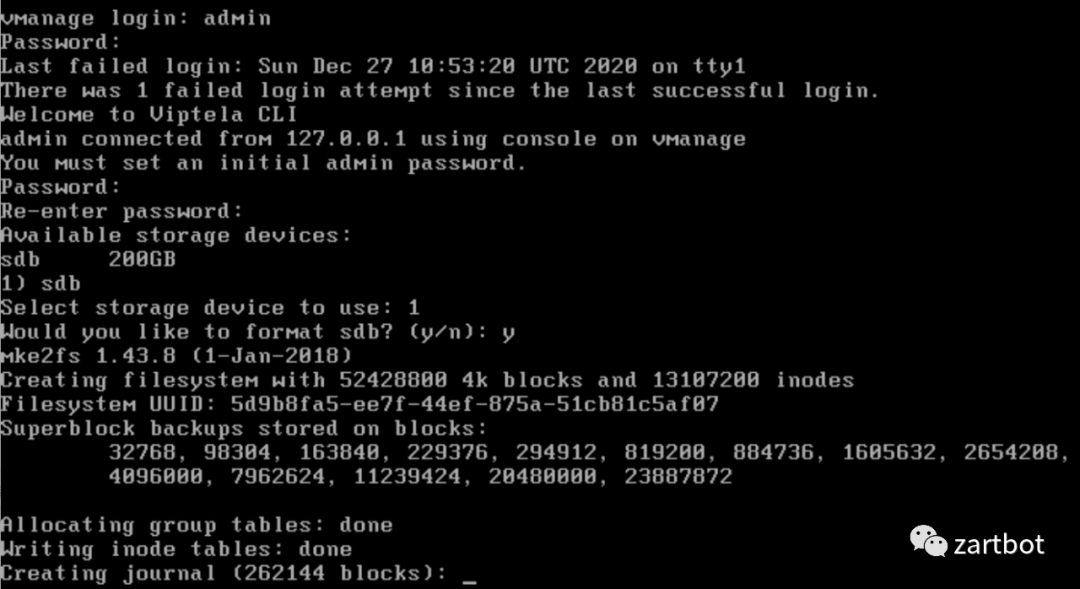

登陆完成后，系统会要求您更改默认密码，请注意大小写字母加数字和符号都带上才能通过，然后选择需要安装的存储硬盘，只有一个选1就好，然后是否格式化选择y，系统就会自己安装了，安装完成了系统会自动重启。

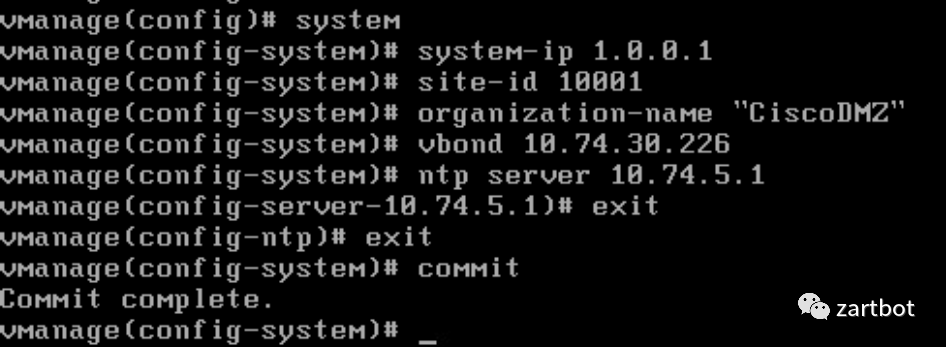

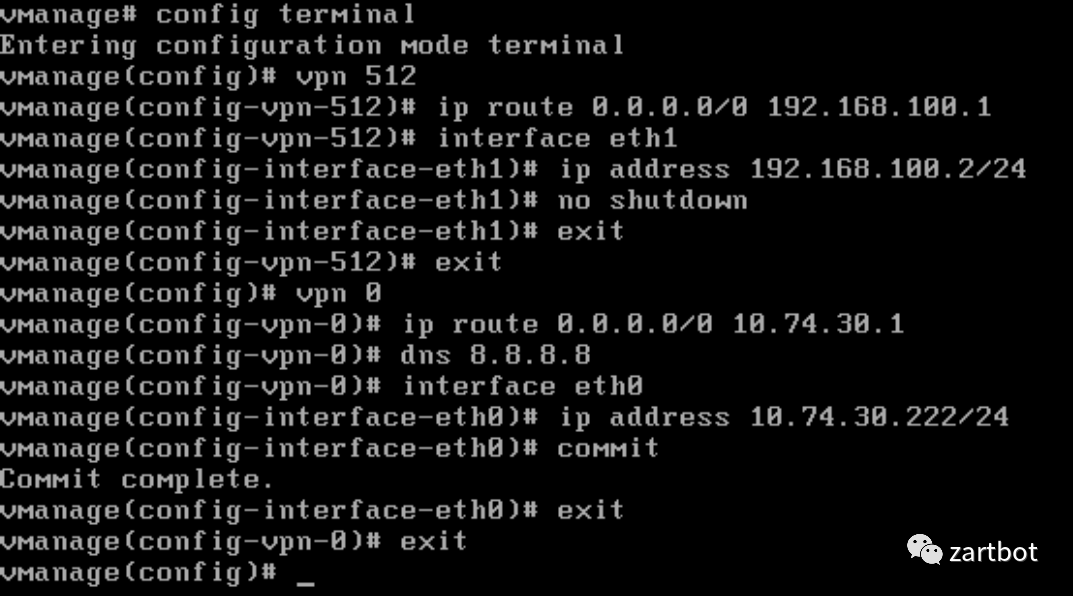

重启登陆好以后，就可以键入“config terminal”进行配置了，按照前文所述，配置VPN512和eth1 为带外管理接口，配置VPN0和eth0为传输接口即可

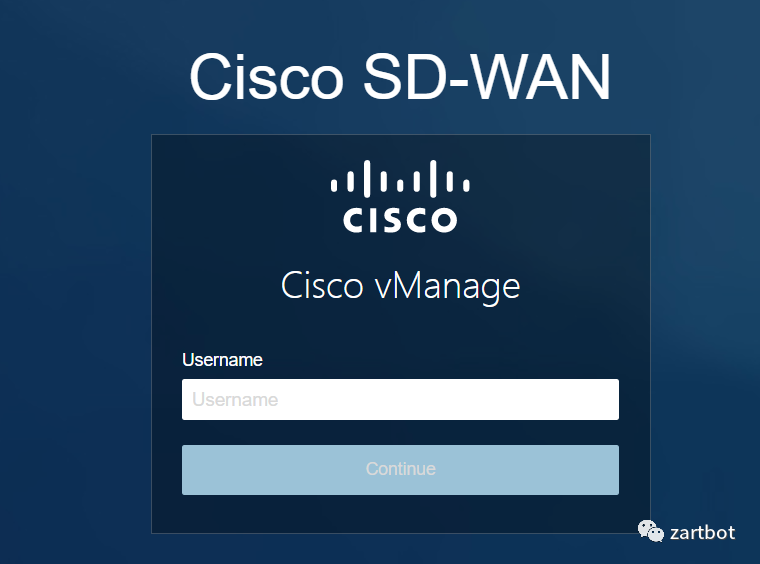

然后您就可以通过ssh或者https登录管理口或者传输接口了，例如https://10.74.30.222

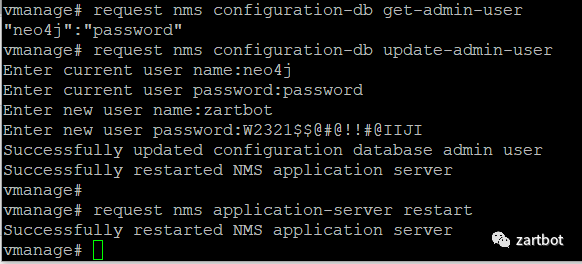

3.2.3 更改数据库默认密码（可选，不改登录网页会有告警）以ssh登陆后，您还需要更改Neo4j数据库的密码，具体步骤如下,使用如下命令停止nms服务
request nms application-server stop

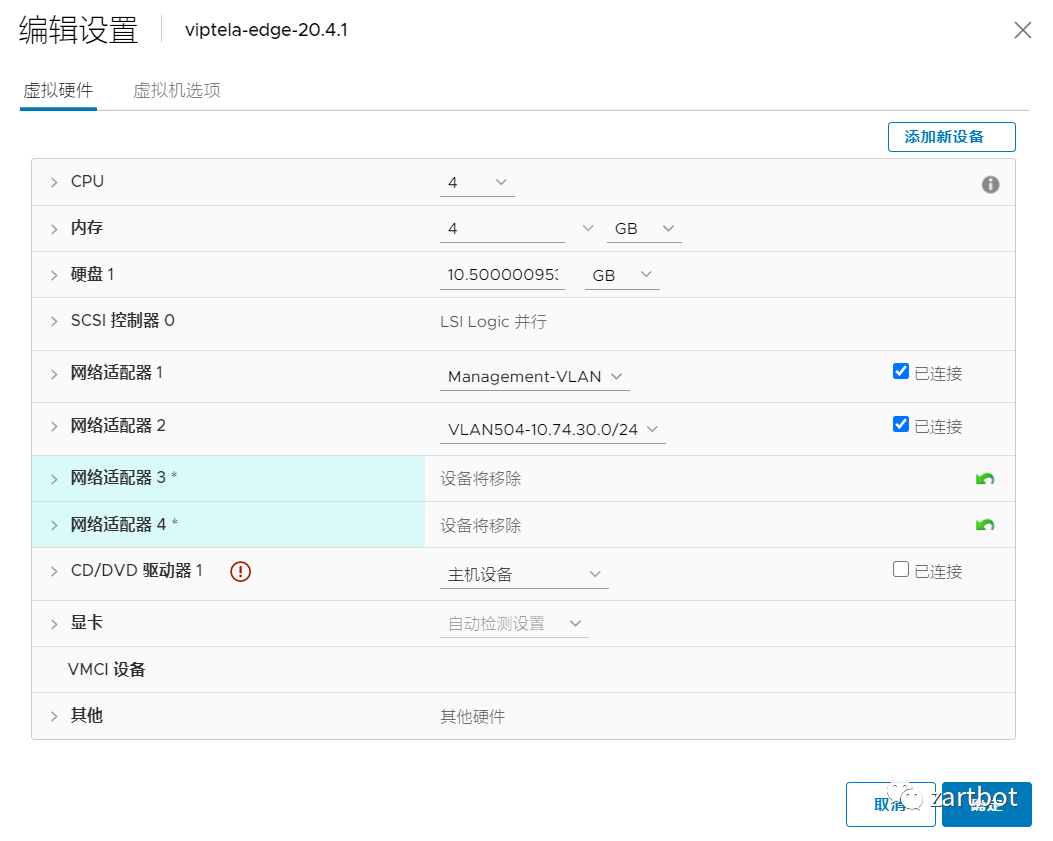

它和vEdge共享同样的OVA文件，因此使用vEdge的ova文件部署即可，文件名例如viptela-edge-20.4.1-genericx86-64.ova，部署时和vManage类似一路下一步就好了，唯一需要注意的是它默认会创建4个接口，但是我们可以忽视掉后面两个，仅把第一个接口用作VPN512(eth0)，第二个接口用作传输接口VPN0(ge0/0)，因此部署完后，删除多余网卡

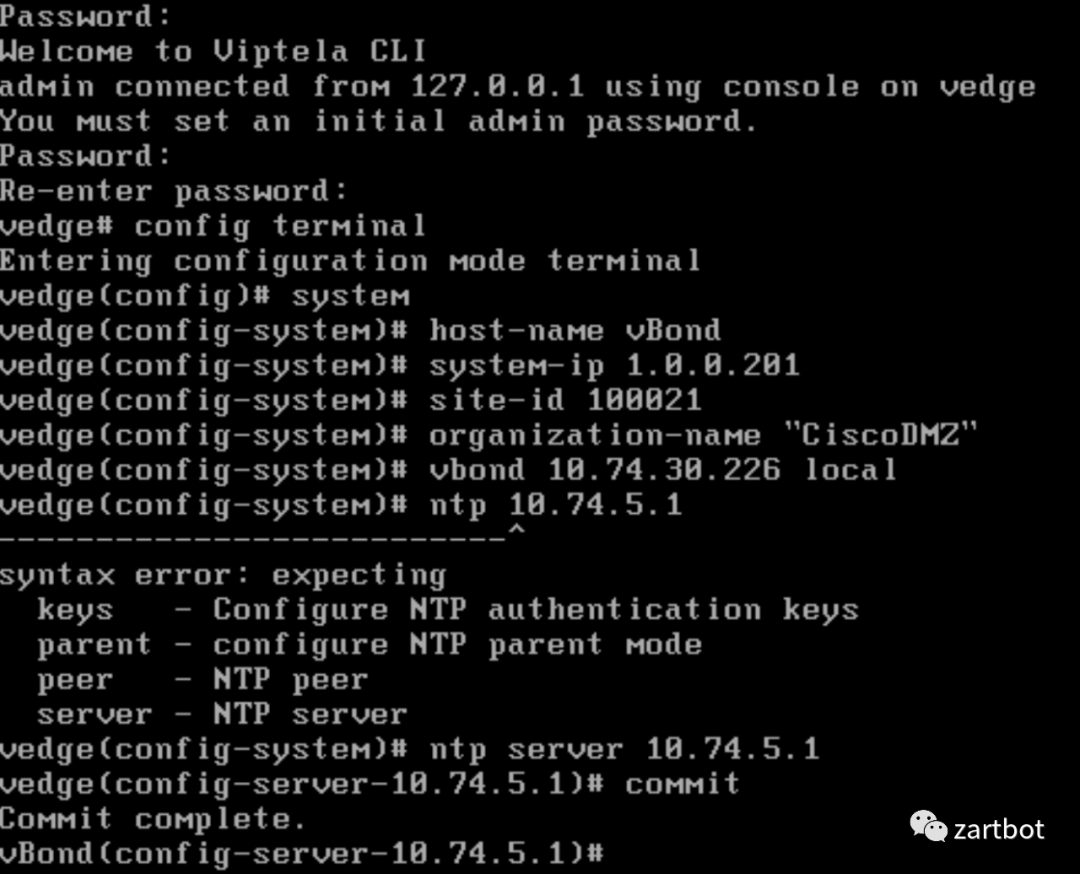

系统启动后，使用用户名admin、密码admin登录，同样会要求您更改默认密码，然后按照如下方式配置，注意orgnization-name一定要和vManage配置的时候一致，同时需要添加vbond 10.74.30.226 local这个命令将该节点标记为vBond节点，最后commit

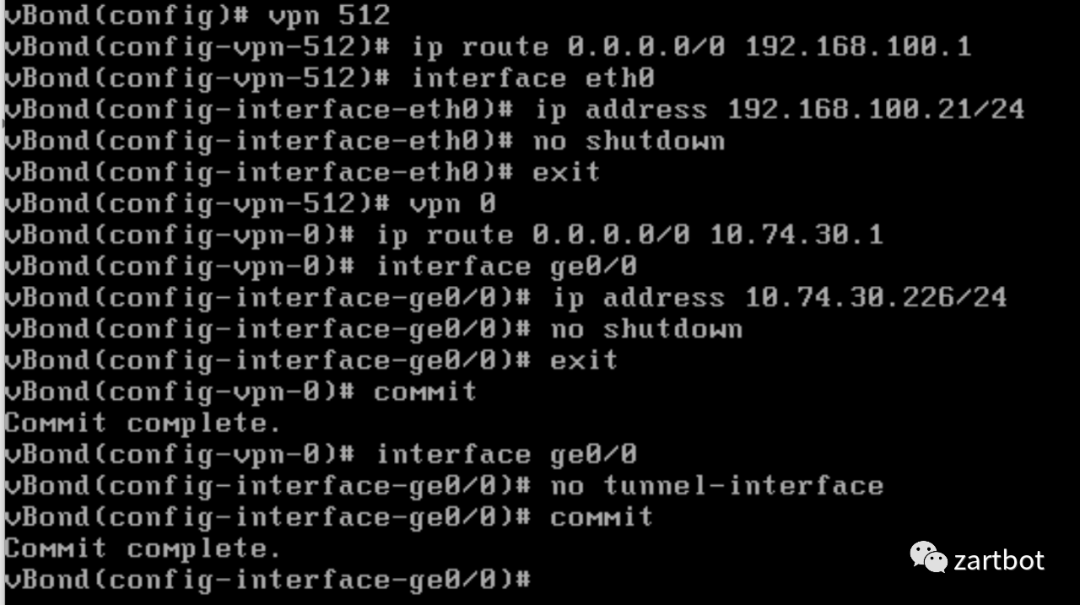

然后便是配置接口IP地址，如下所示，管理口VPN512-eth0-192.168.100.201，传输口VPN0-ge0/0为10.74.30.226，注意需要暂时no tunnel-interace模式关闭隧道，待加入到vmanage后再打开。

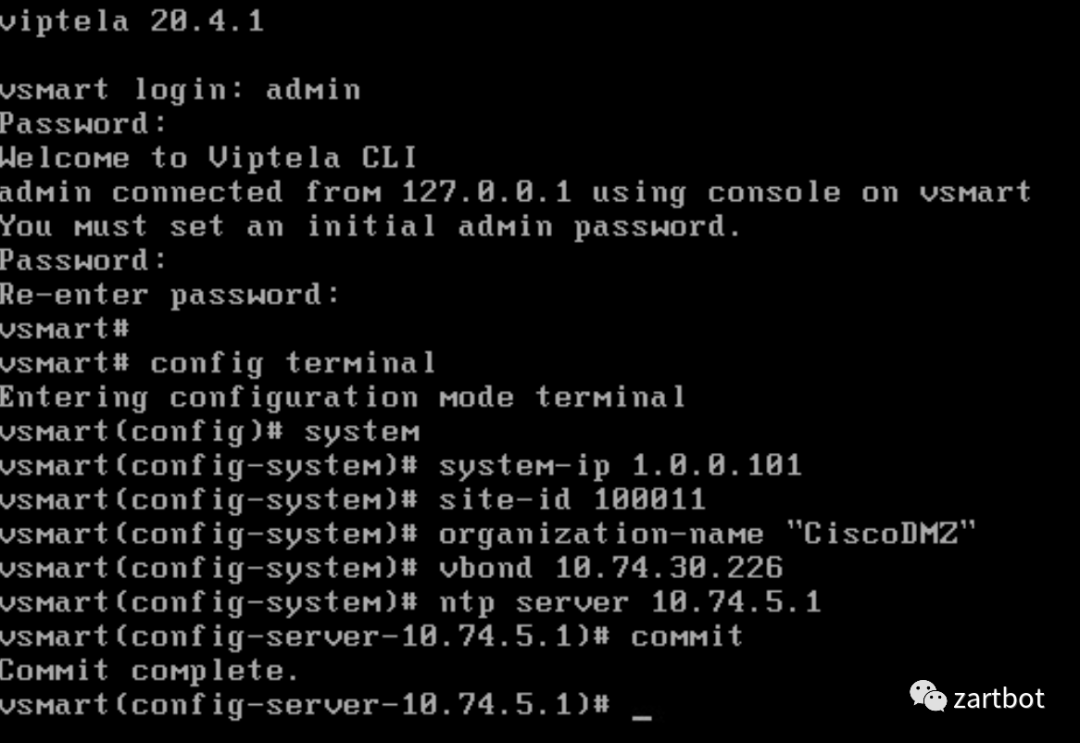

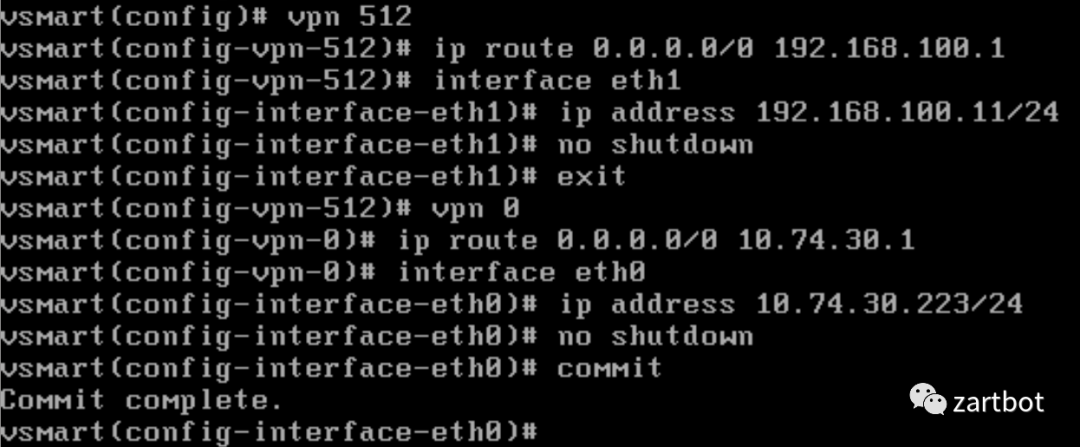

继续部署vsmart的ova文件，然后连续下一步，网卡选择的时候注意第一个接口为VPN0(eth0)接入传输网段，第二个接口为VPN512(eth1)接入管理网段，完成部署后启动，使用用户名admin、密码admin登录，同样会要求您更改默认密码，然后按照如下方式配置，注意orgnization-name一定要和vManage配置的时候一致，vBond地址配置为10.74.30.226，但是不用带“local”关键字，如下图所示：

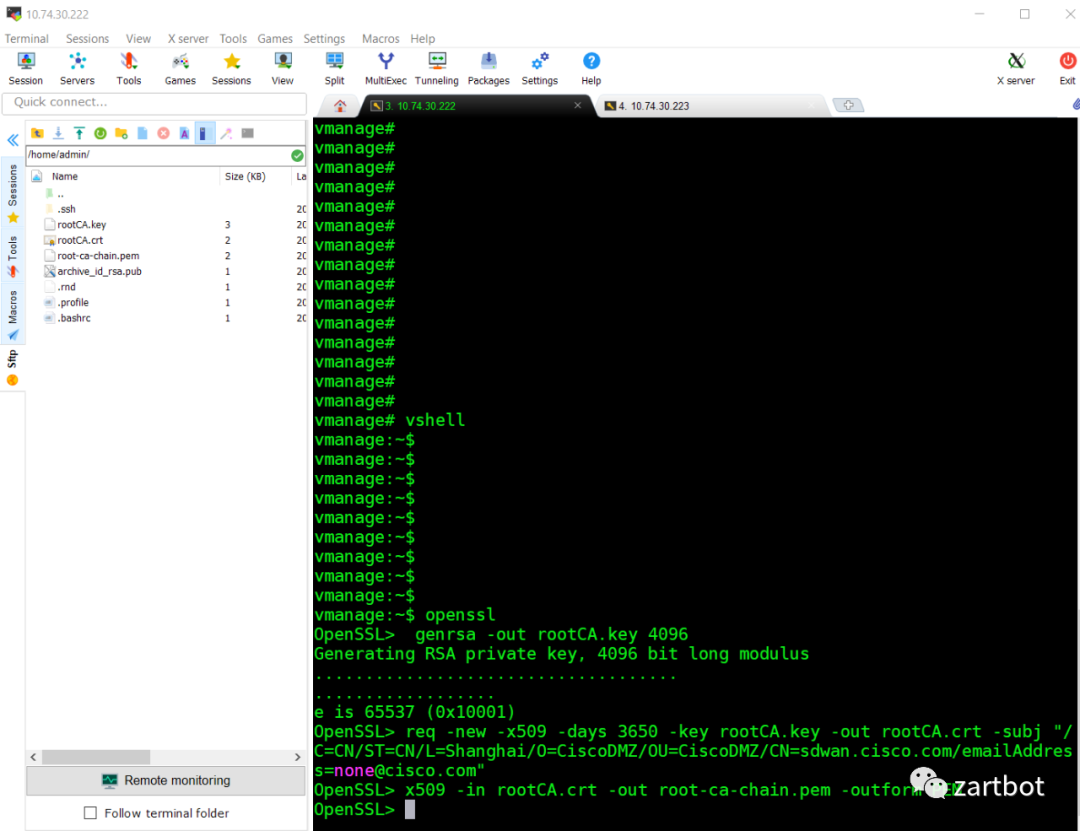

由于整个SDWAN控制器采用零信任的方式部署，因此所有的通信需要有签名的证书，这也是安装会感觉到繁琐的原因，特别是有些企业网络团队没有自己的CA服务器的时候，而很多企业通常也因为第三方的证书服务器怕运维麻烦，或者找应用部门产生证书也是一个跨部门协作的事情比较头疼。我来教你一个非常简单的处理方式，我通常喜欢使用MobaXterm，因为登录后会自动启用scp服务传输文件，因此您可以ssh登录到vmanage上，然后使用vshell登录到shell模式，我们就可以在这个linux shell中构建证书服务器了，然后按照如下方式进入Openssl并输入一下命令即可构建自签名根证书,注意在第四行的时候，O=CiscoDMZ，OU=CiscoDMZ一定要和vmanage里面配置的Orgnization-name一致。vmanage# vshell
vmanage:~$ openssl
OpenSSL> genrsa -out rootCA.key 4096
OpenSSL> req -new -x509 -days 3650 -key rootCA.key -out rootCA.crt -subj "/C=CN/ST=CN/L=Shanghai/O=CiscoDMZ/OU=CiscoDMZ/CN=sdwan.cisco.com/emailAddress=none@cisco.com"
OpenSSL> x509 -in rootCA.crt -out root-ca-chain.pem -outform PEM

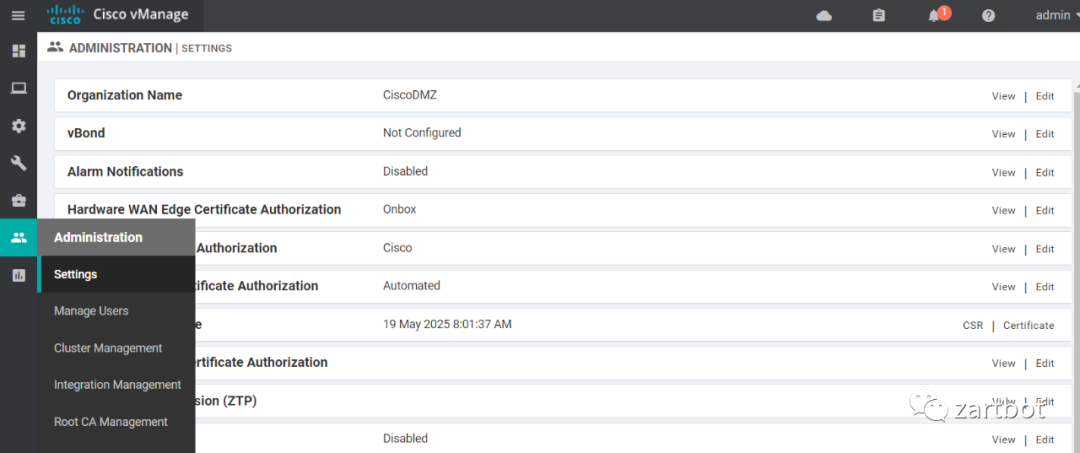

生成好以后，请注意将rootCA.key、rootCA.crt、root-ca-chain.pem拷贝出来备份。然后https登录到vmanage，选择“Administration->Settings”界面：

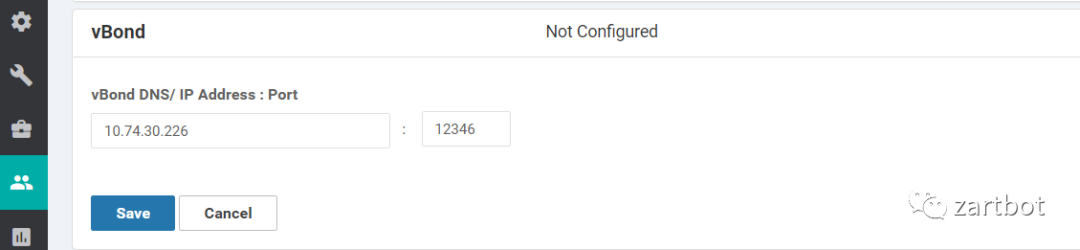

选择vBond，点击右侧“Edit”，配置vBond地址10.74.30.226，如下图所示：

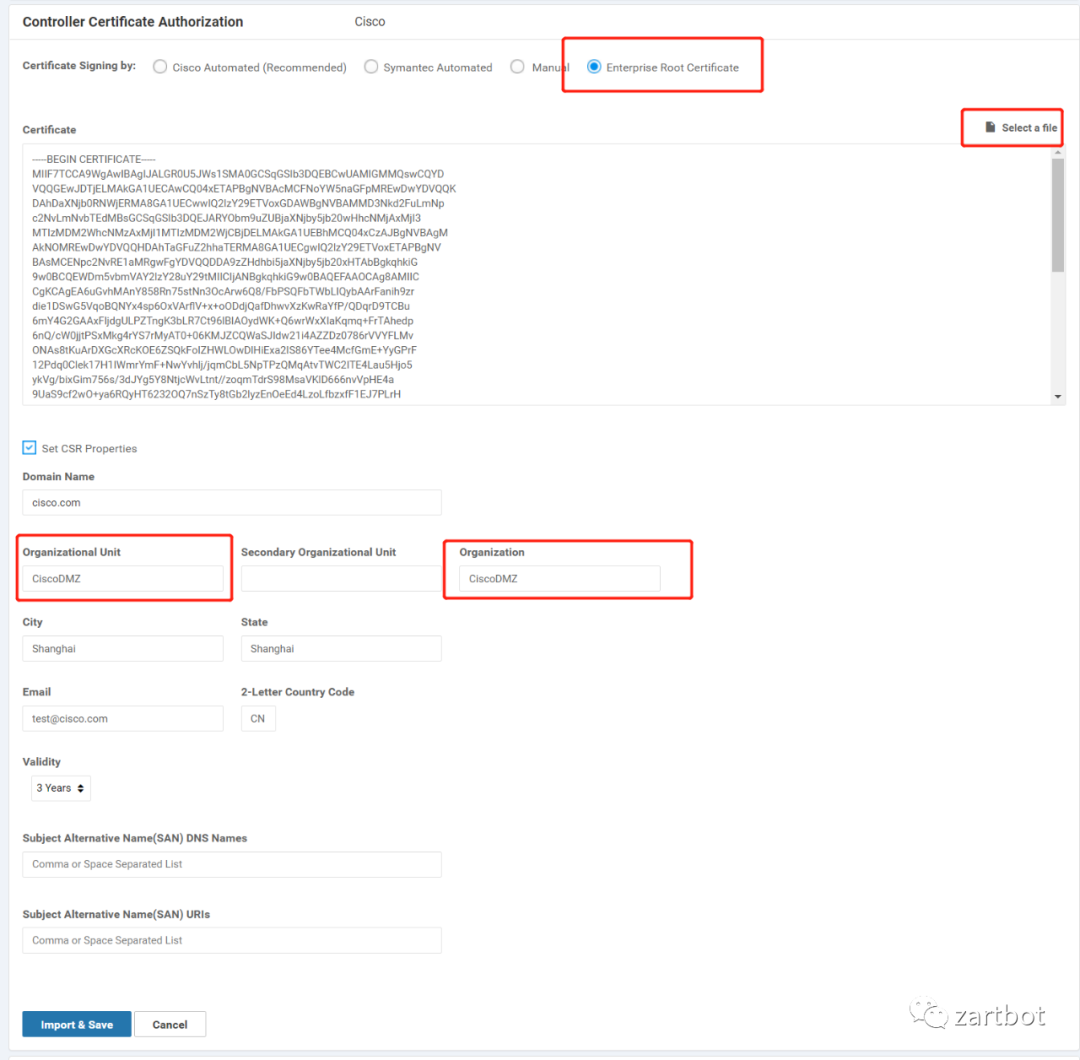

然后选择“Controller Certificate Authorization”，点击右侧Edit，选择“Enterprise Root Certificate”，然后点击“Select a file”选择您刚下载的“root-a-chain.pem", 上传，然后勾选“Set CSR Properties”，注意填写时，Secondary Orgnization Unit留空，然后Orgnization和Orgnization Unit填写您配置vmanage和vbond、vsmart所用的Orgnization-name，如下所示：

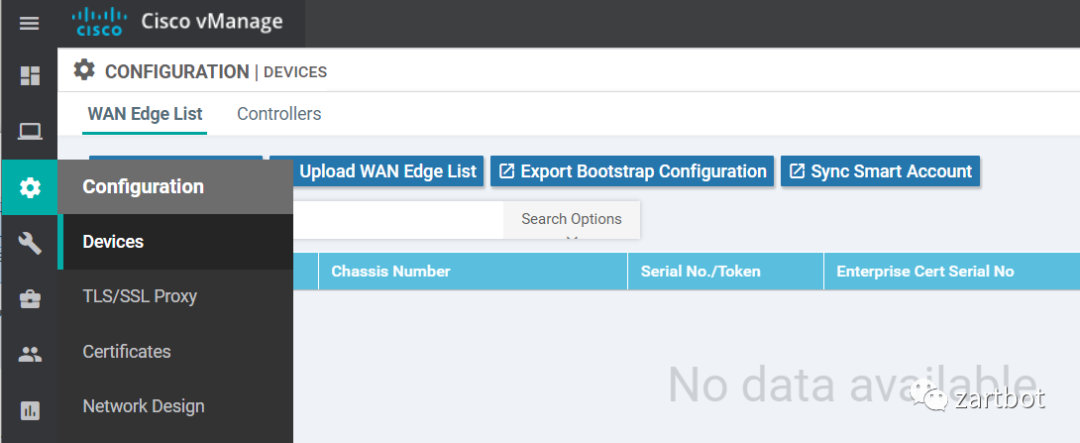

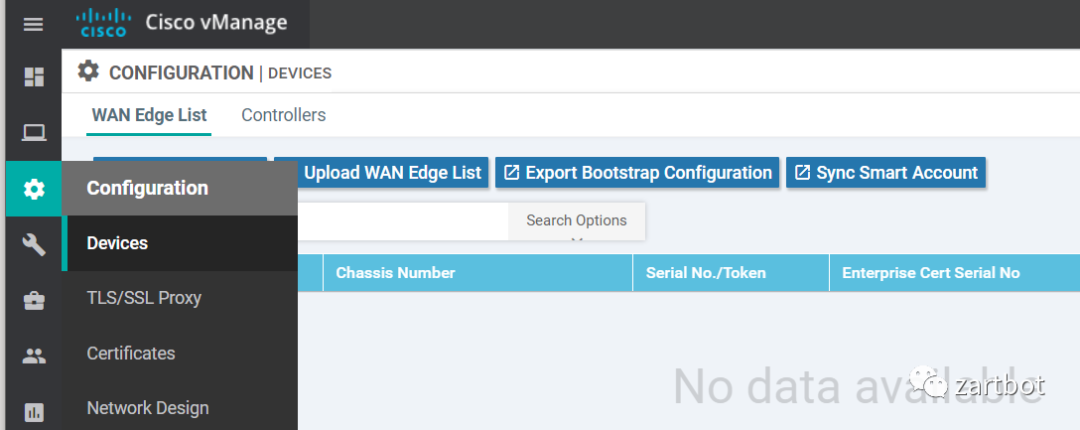

然后点击Import&Save即可，然后接下来点击“Configuration”->"Devices"，如下图所示，

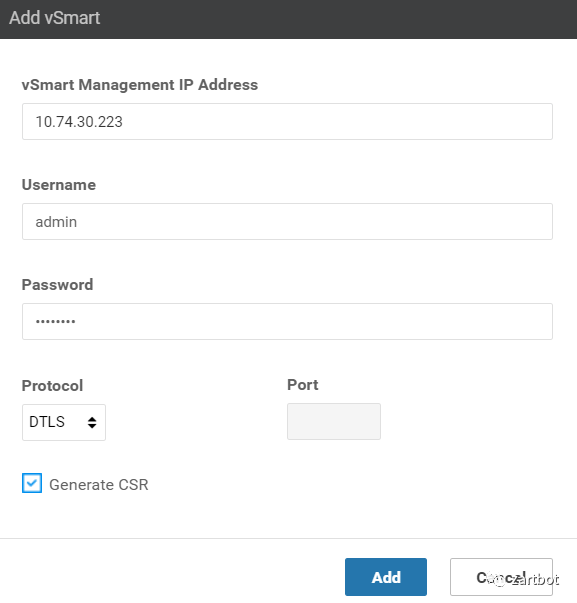

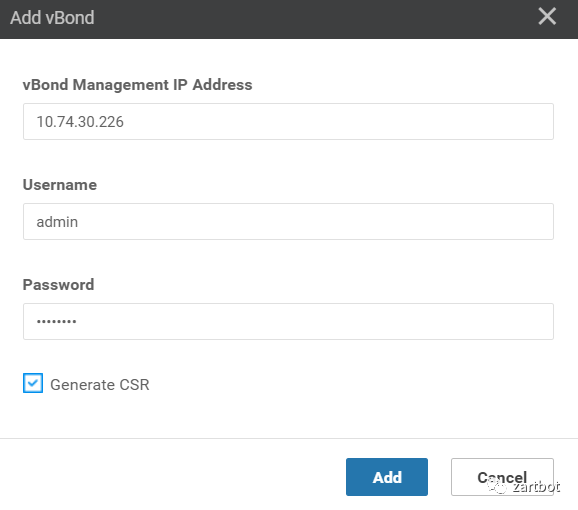

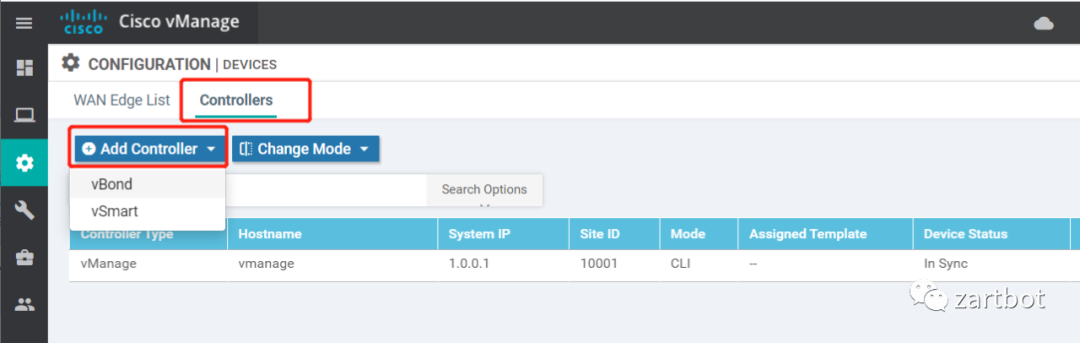

然后点击“Controllers”子页面，选择“Add Controller”添加vBond和vSmart，如下图所示：

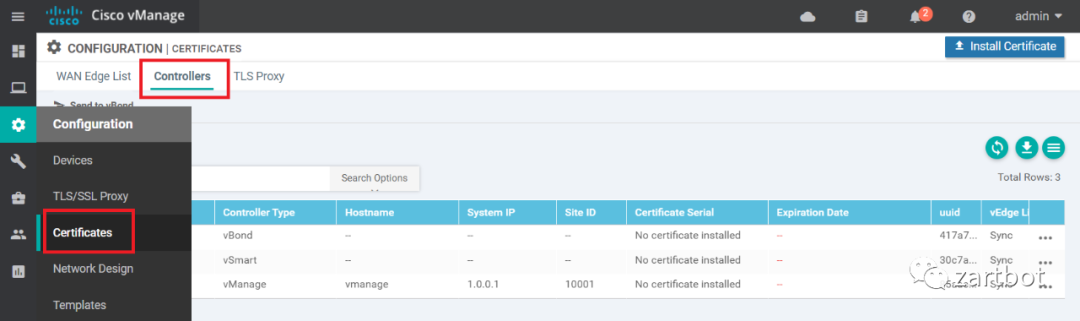

然后点击左侧菜单栏“Configuration”->"Certificates"，并选择Controllers子页，如下图所示：

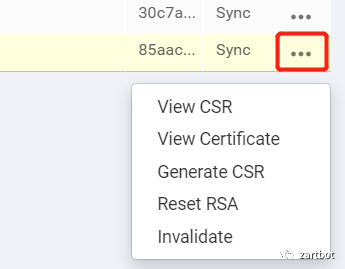

分别选择右侧每个设备“...”字样按钮，点击后会有下拉菜单，

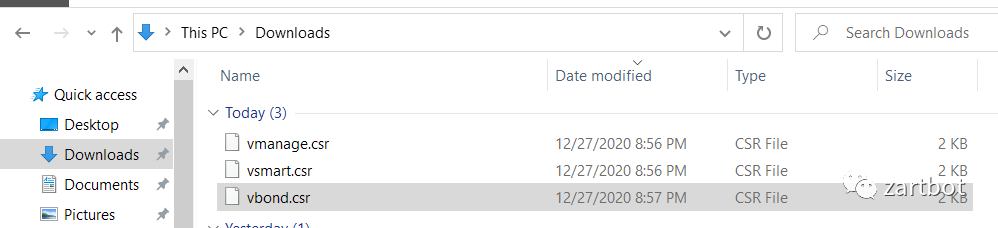

选择Generate CSR，然后就会弹出一个窗口，然后点击Download即可，并将下载好的CSR根据设备改名为vmanage.csr、vbond.csr、vsmart.csr,

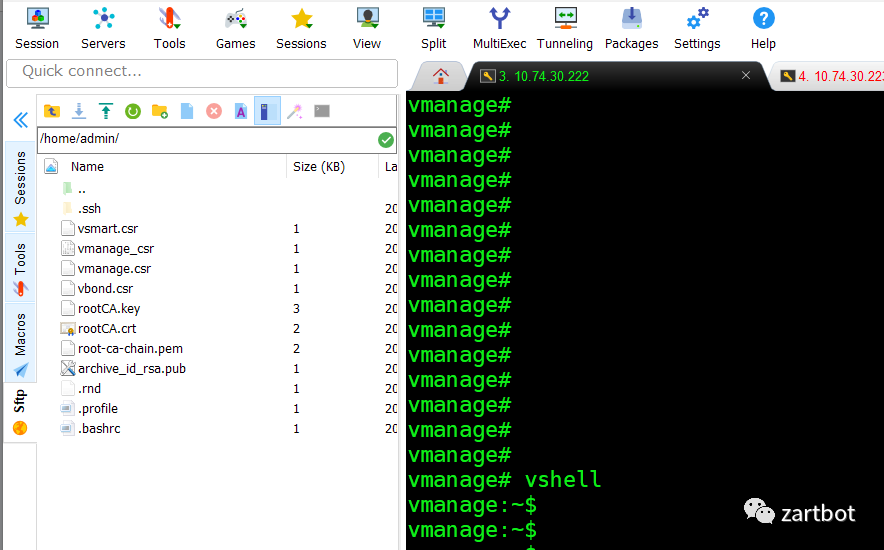

然后将他们都通过mobaXterm上传到vmanage vshell开着的那个窗口，如下图所示，直接拖入到左边文件列表窗口就可以上传了：

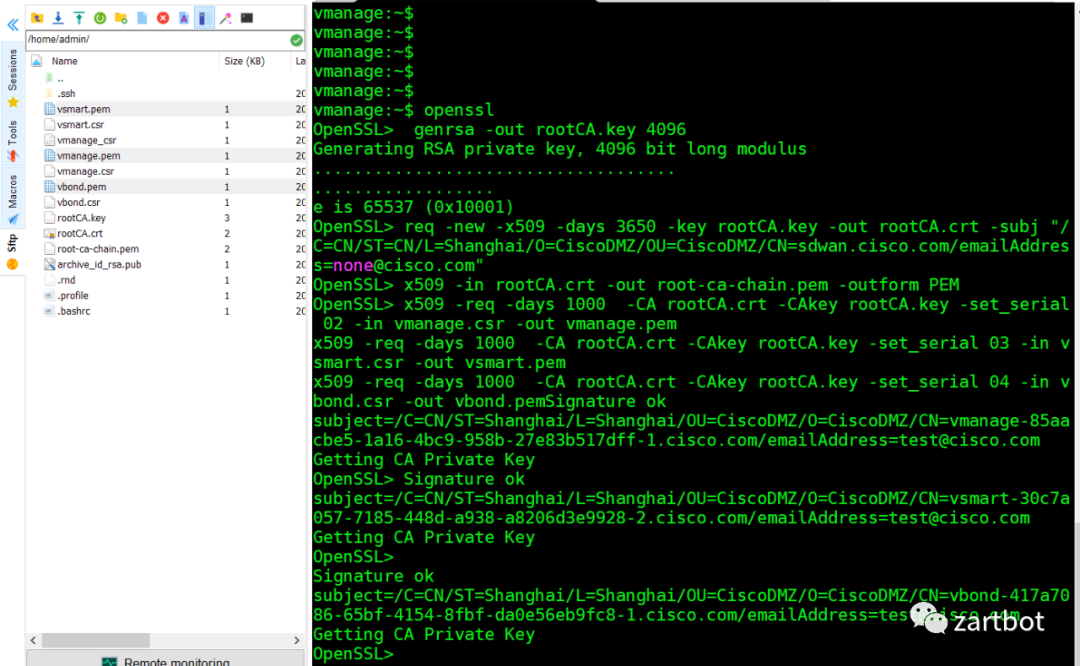

OpenSSL>x509 -req -days 1000 -CA rootCA.crt -CAkey rootCA.key -set_serial 02 -in vmanage.csr -out vmanage.pem
OpenSSL>x509 -req -days 1000 -CA rootCA.crt -CAkey rootCA.key -set_serial 03 -in vsmart.csr -out vsmart.pem
OpenSSL>x509 -req -days 1000 -CA rootCA.crt -CAkey rootCA.key -set_serial 04 -in vbond.csr -out vbond.pem

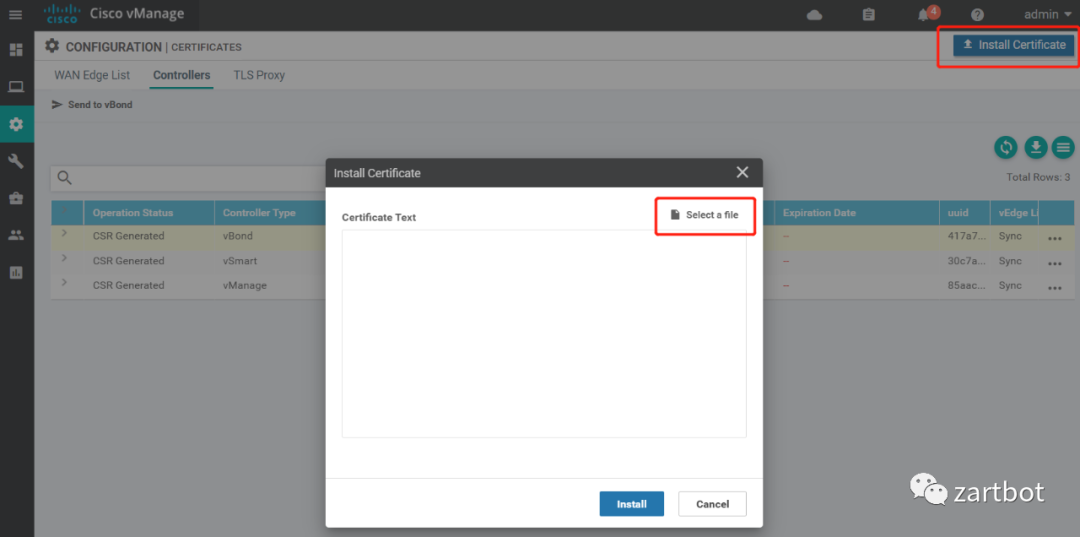

然后将这三个文件拷贝出来，回到vmanage webui，然后点击右上角“Install Certificate”，选择下载的pem文件安装即可：

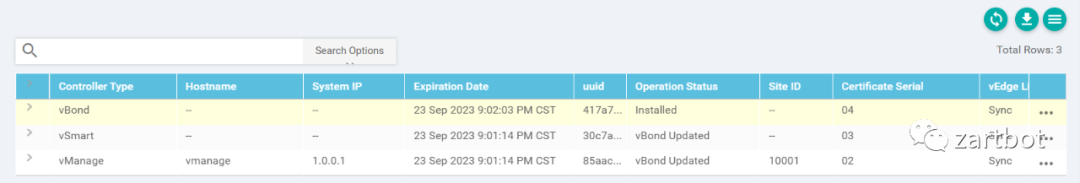

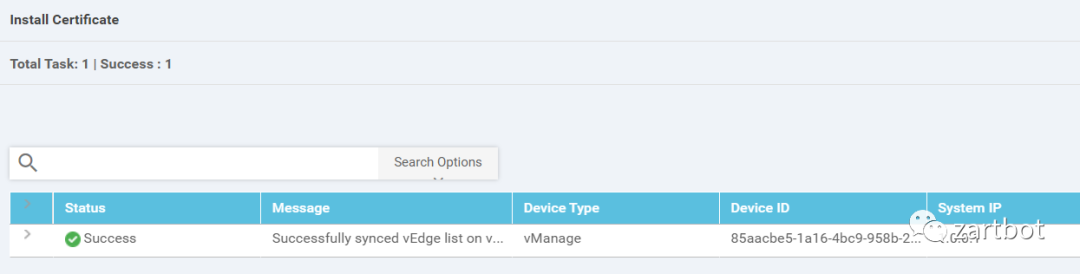

安装需要等待一会儿，待显示Success了再安装第二台，以vmanage、vbond、vsmart的顺序安装:

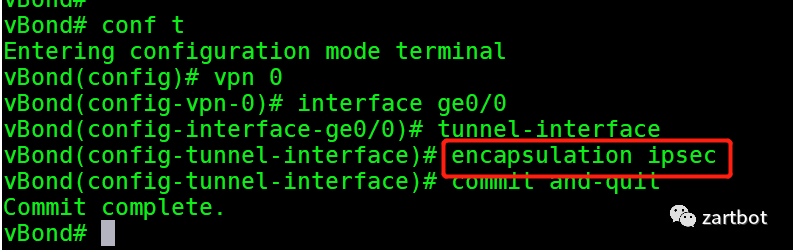

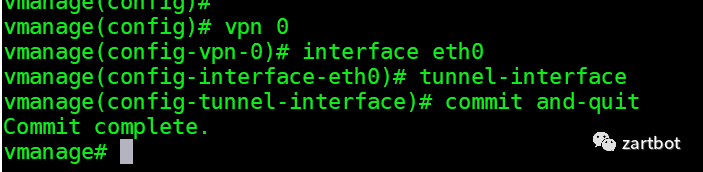

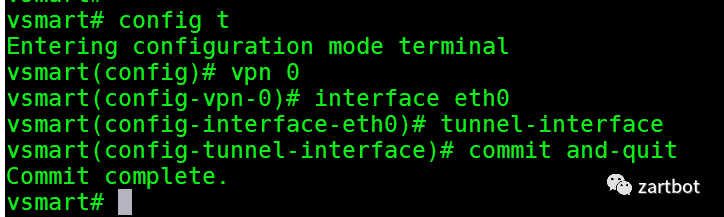

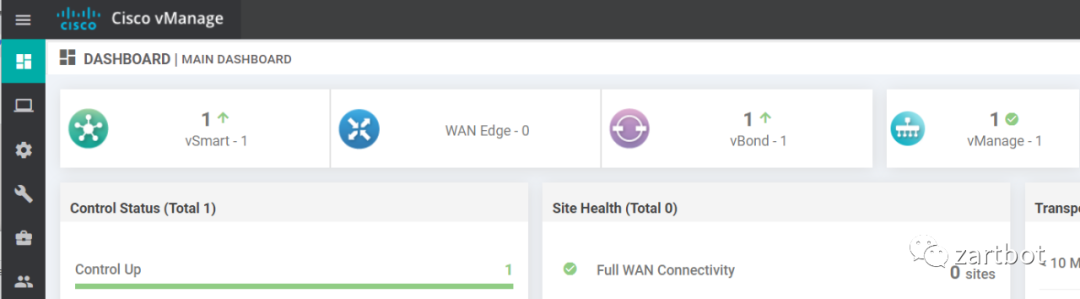

最后一步，就是在vmanage、vbond、vsmart的传输接口上配置tunnel-interface即可, 唯一需要注意的是要在vbond上配置encapsulation ipsec：

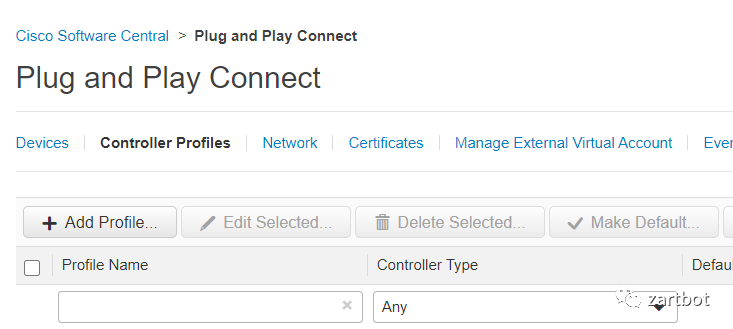

Serial file有两种方式，如果您都是物理设备也不需要PnP零配置开局，可以手工生成一个csv文件，当然这样的场景较少，我们来看支持PnP的方式，登录到software.cisco.com 选择“Plug and Play Connect”，点击“Controller Profiles”，然后选择“+Add Profile”，如下图示：

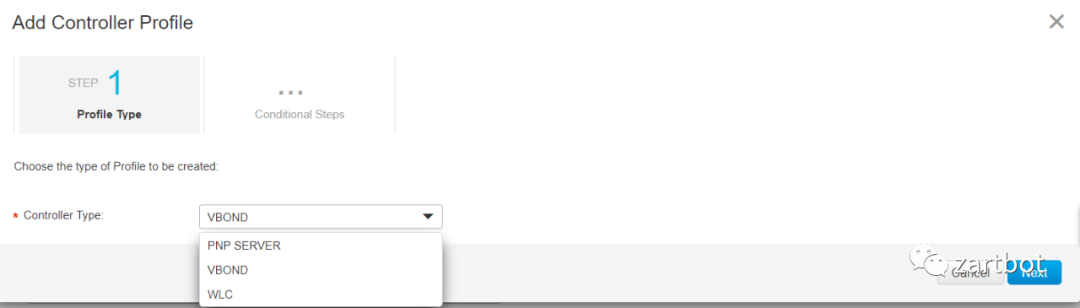

Controller Type选择vBond，然后点击下一步：

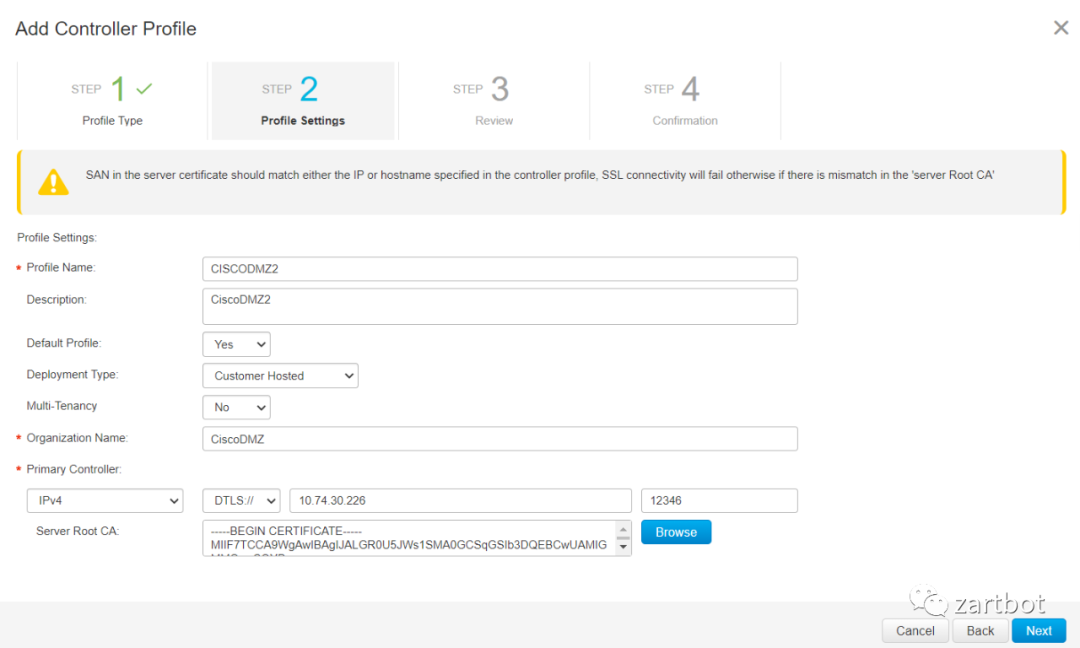

配置如下，证书选择root-ca-chain.pem上传即可：

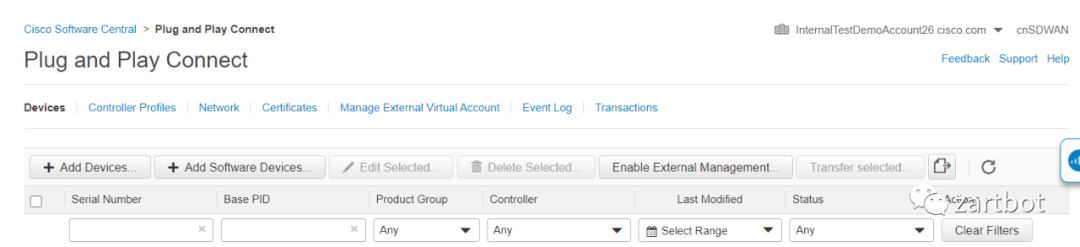

然后再点入devices页面，根据您的设备序列号点击”+Add Devices"或者购买的虚机版本点击“+Add Software Devices”，输入相应的信息即可。

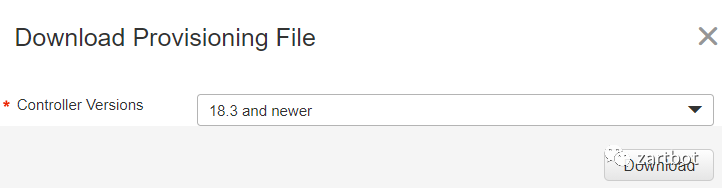

最后回到Controller Profiles页面，点击“Provisioning File”就会自动下载Serial文件，选择文件版本为18.3 and newer：

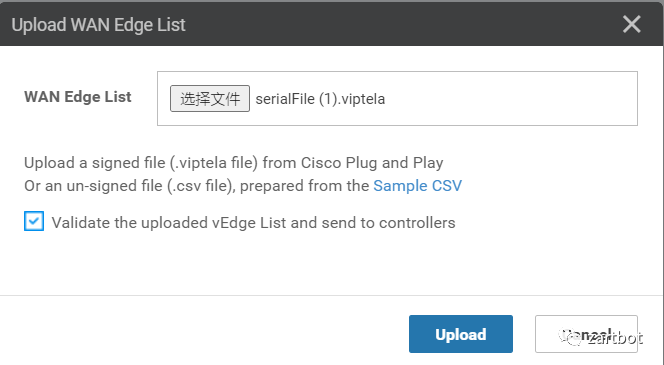

然后在vmanage中点击"Configuration->Devices"选择“Upload WAN Edge List”，
然后选择刚刚下载的文件，并且勾选“validate the uploaded vEdge list and send to controllers”

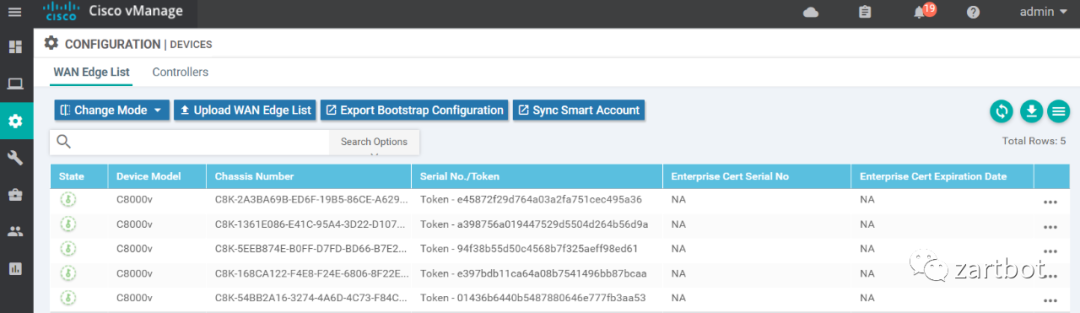

上传完毕后点击"Configuration->Devices“就可以看到已经支持的设备列表了，这些都有一次性的Token用于OTP开局。
我们前一篇文章中讲述了一种CSR1000v开局方式今天的主角NFVIS，即完全将一个基于CentOS的操作系统安装在ENCS或者UCS标准服务器平台上，然后以虚拟化的方式构建VNF、VM及容器，并通过支持SDWAN的统一虚拟路由器平台CSR8000v链接到云环境。

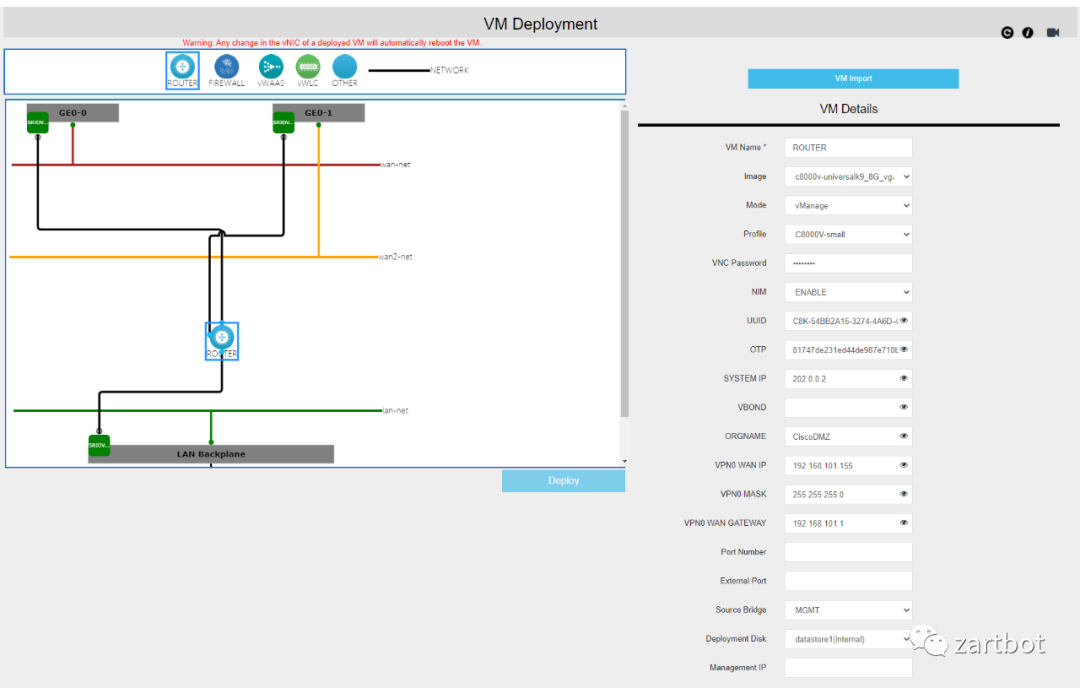

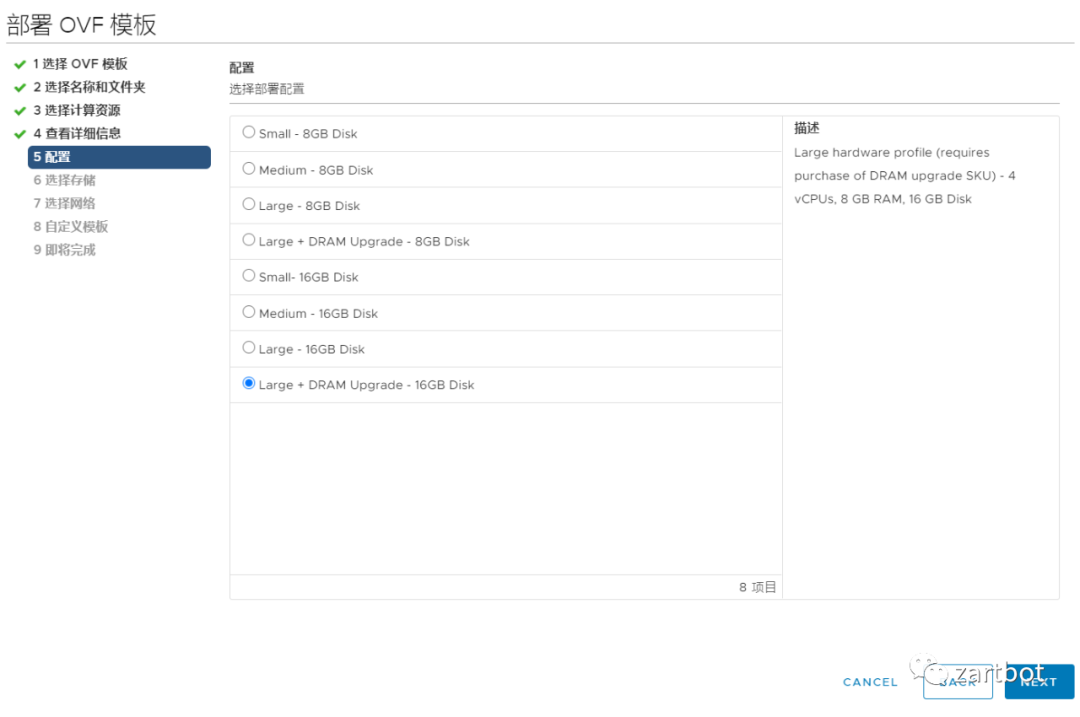

在NFVIS中可以通过如下界面实现一键开局，其中UUID就是上图中的Chassis Number，OTP就是上图中的token，设备就会自动上线。而今天我们针对云环境在vmware上部署一个虚机版本的CSR8000v，选择ova部署，然后也是下一步点到选择不同的Profile，做实验玩选择最小的就好，但是成年人的世界，肯定是最大都要呀~

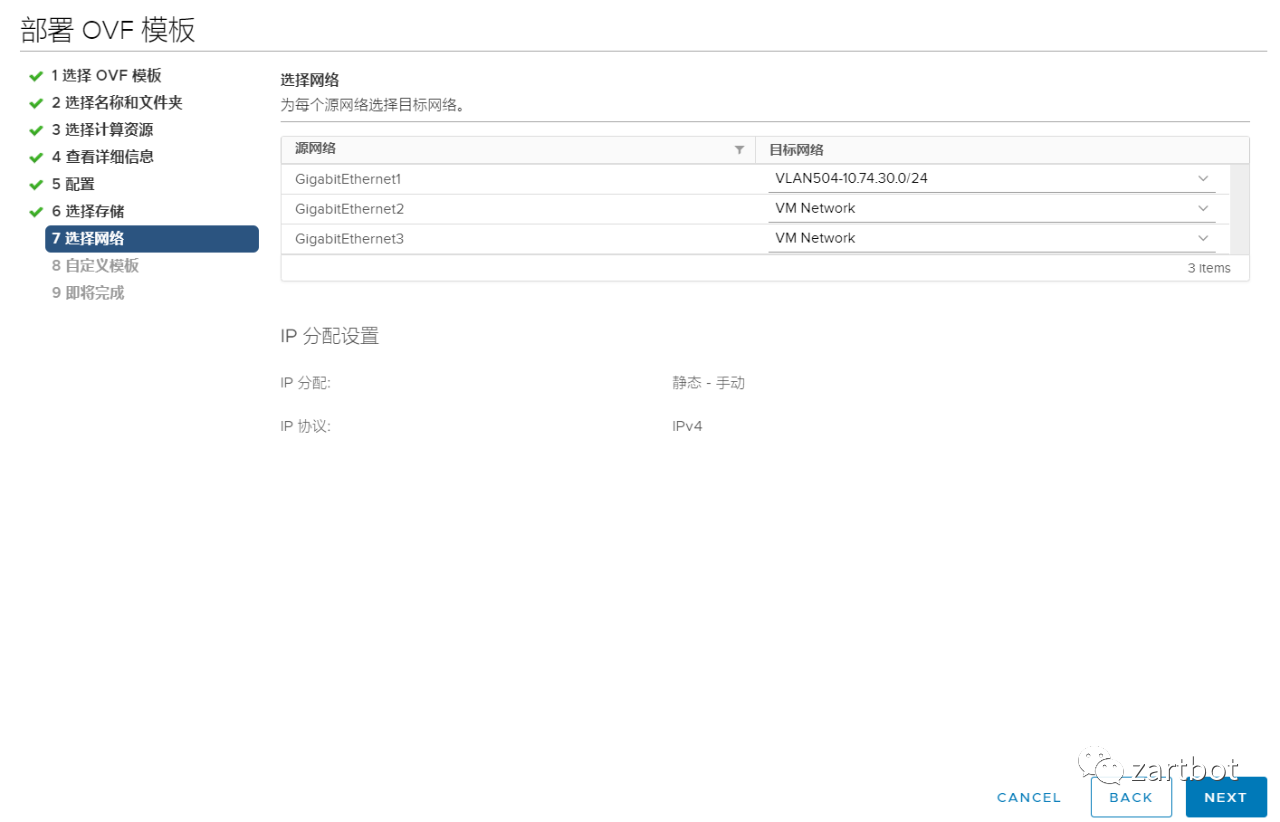

存储选择也随意，反正它做转发基本不用硬盘，然后网络分三个接口GigabitEthernet1接Internet隧道服务口，Gi2、Gi3接业务口即可：

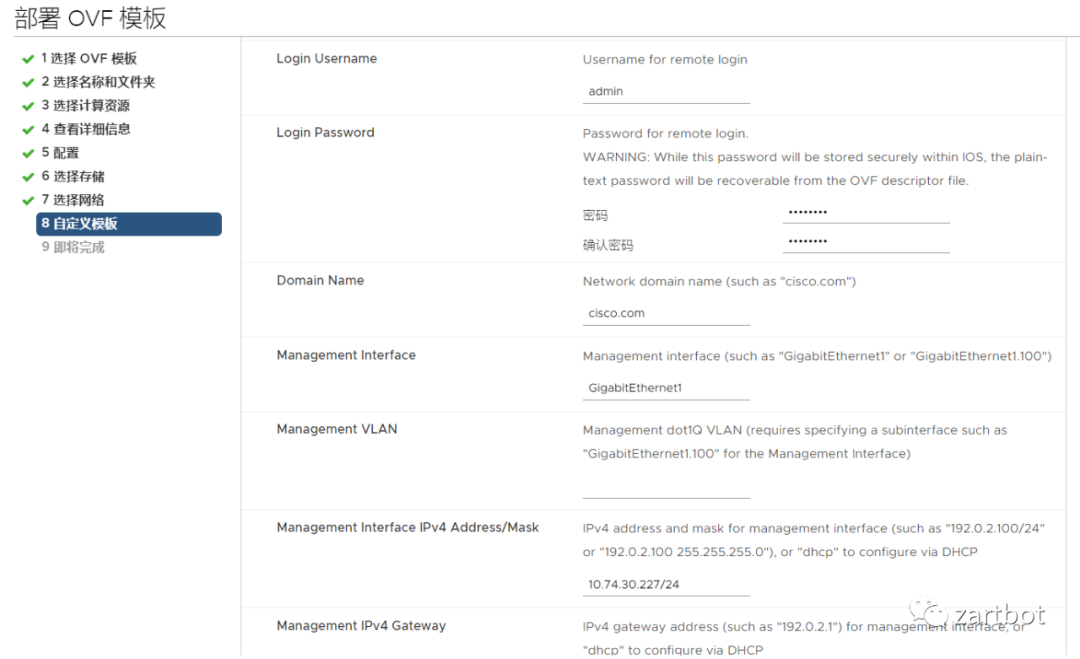

填写基本的主机名，管理用户名密码以及相应的广域网接口地址即可：

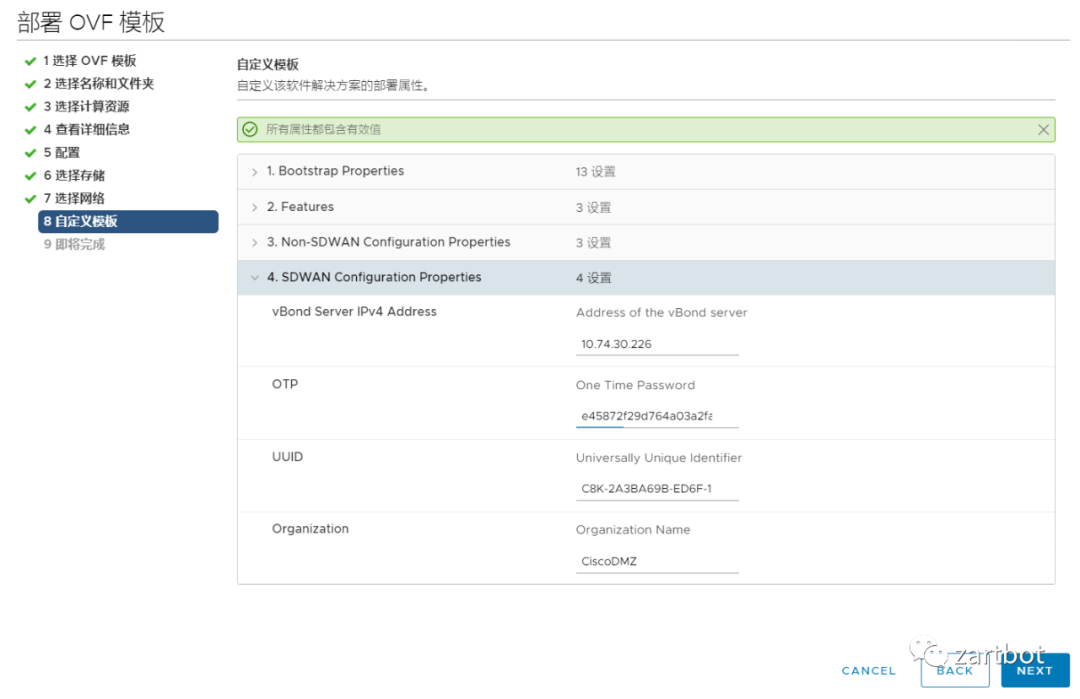

然后直接翻到最后填写SDWAN配置，选择一个UUID和OTP对填入即可：

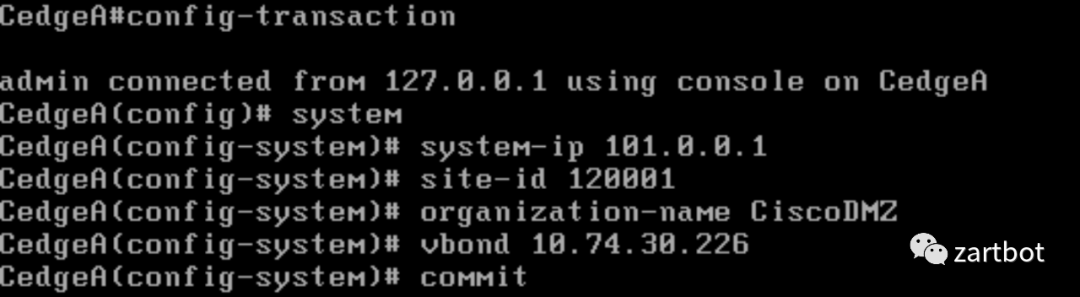

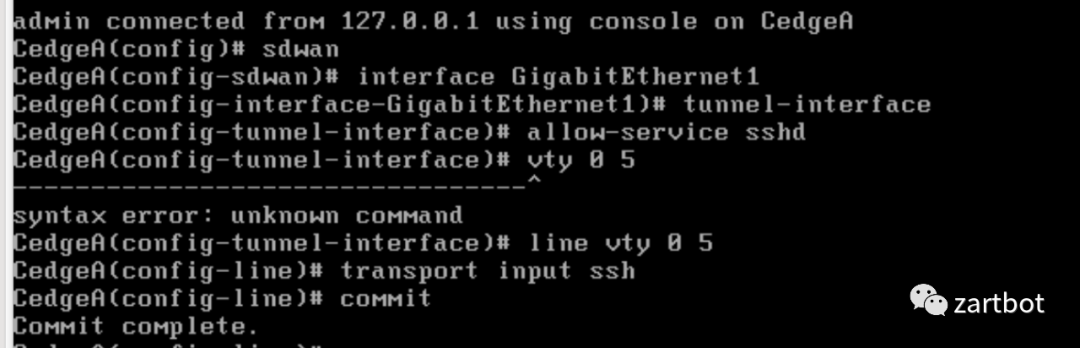

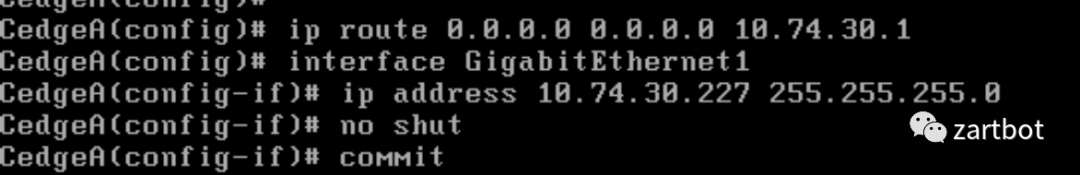

重新启动后，登录CSR8000v，配置系统相关属性，例如systemip和siteid以及Organization-name：

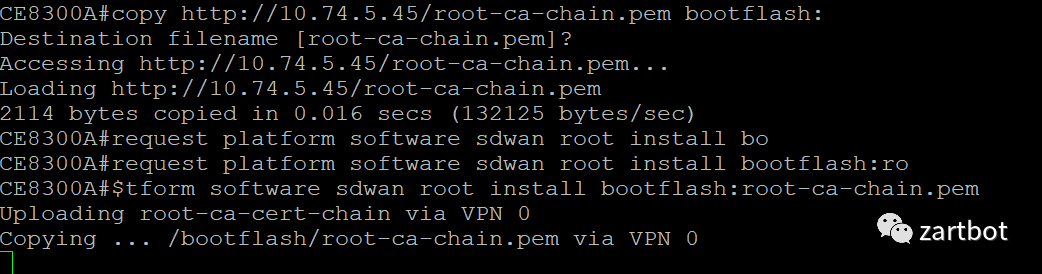

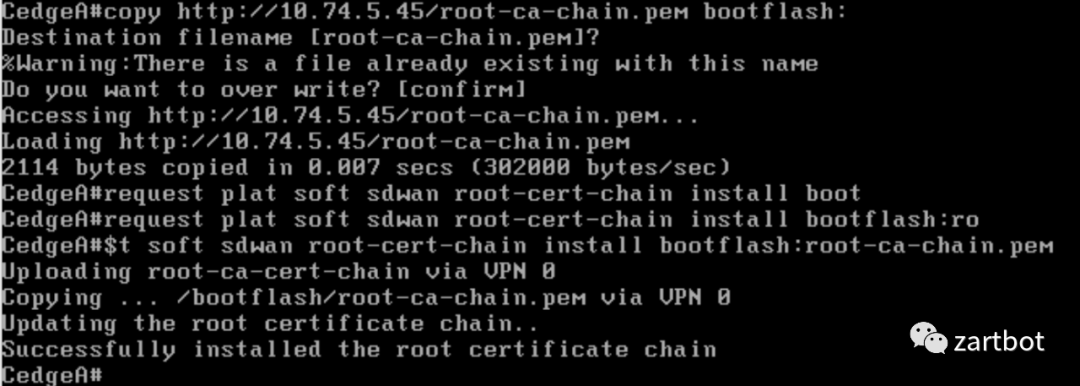

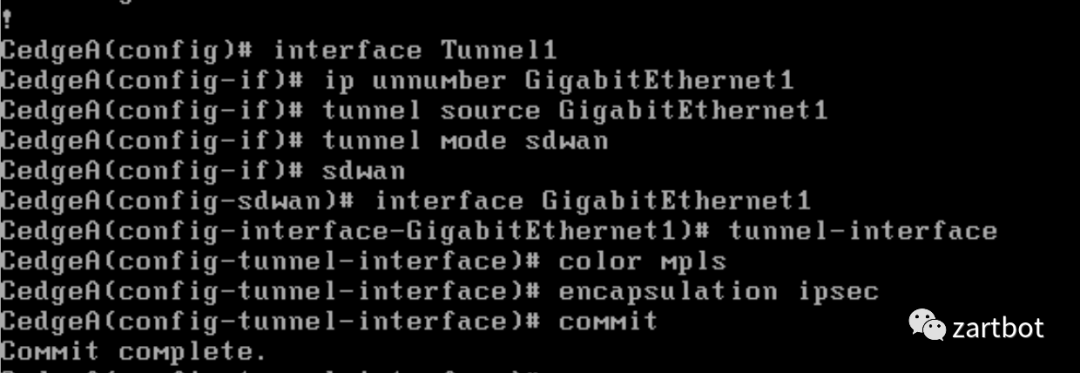

在CSR上拷贝RootCA证书,然后输入如下命令安装证书即可：
request platform software sdwan root-cert-chain install bootflash:root-ca-chain.pem
CedgeA#request platform software sdwan vedge_cloud activate chassis-number <chassis-number> token <token>

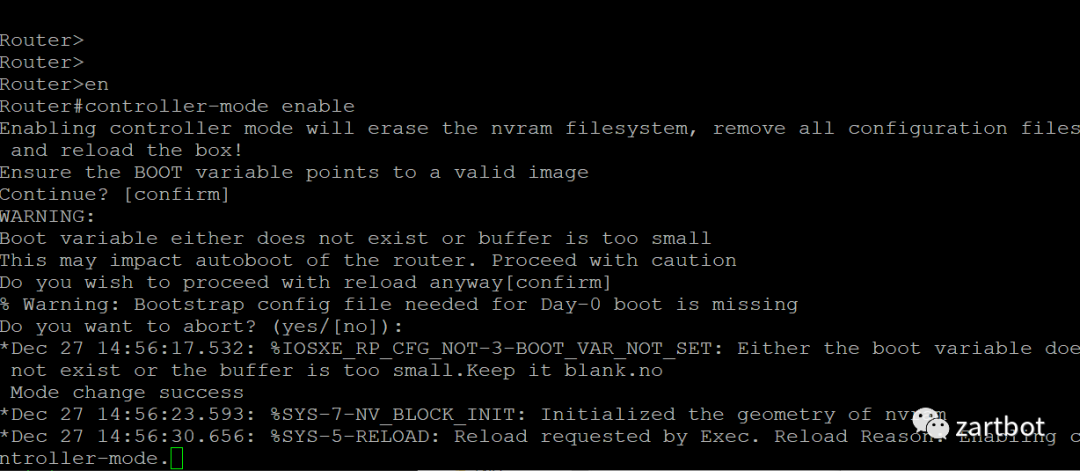

我来看物理路由器如何开局的，默认它会有PnP开局的方式，但是我们先跳过，毕竟这文是讲原理的，首先打开机器接上串口线，将其转换为SDWAN模式,配置 如下：enable
controller-mode enable

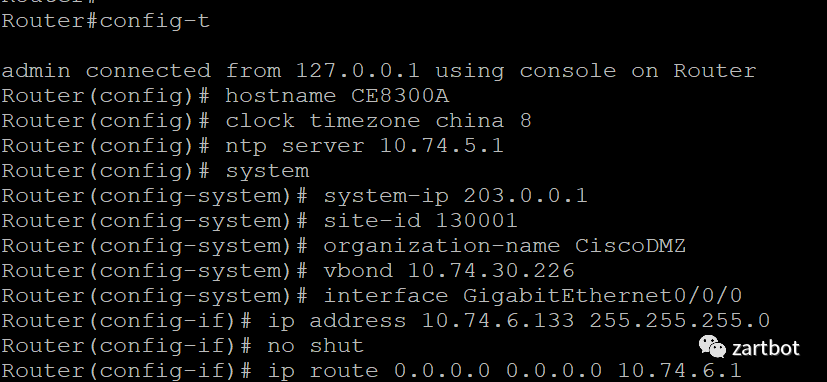

然后使用admin、admin登录，登陆后会要求您更改密码，然后中止原有的pnp流程，配置如下：Router# pnpa service discovery stop
config-transaction
hostname CE8300A
clock timezone china 8
ntp server 10.74.5.1
system
system-ip 203.0.0.1
site-id 130001
organization-name CiscoDMZ
vbond 10.74.30.226
interface GigabitEthernet0/0/0
ip address 10.74.6.133 255.255.255.0
no shut
ip route 0.0.0.0 0.0.0.0 10.74.6.1
commit

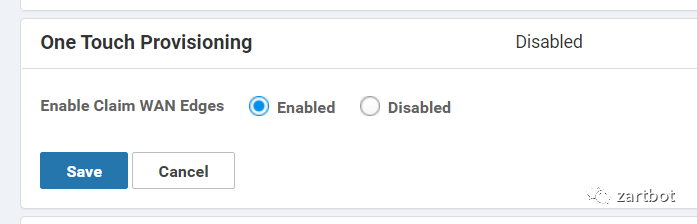

在Vmanage上配置“Administration-->Settings"选择One Touch Provisioning，选择“Enabled”并保存。
interface Tunnel1
no shutdown
ip unnumbered GigabitEthernet0/0/0
tunnel source GigabitEthernet0/0/0
tunnel mode sdwan
exit
sdwan
interface GigabitEthernet0/0/0
tunnel-interface
encapsulation ipsec
color mpls
commit

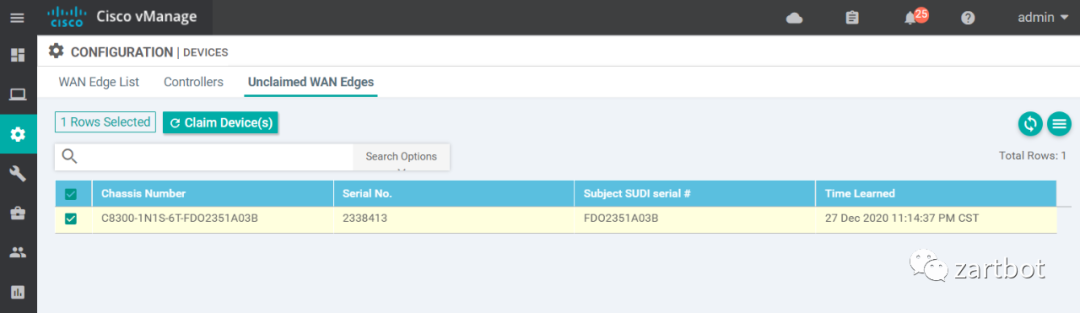

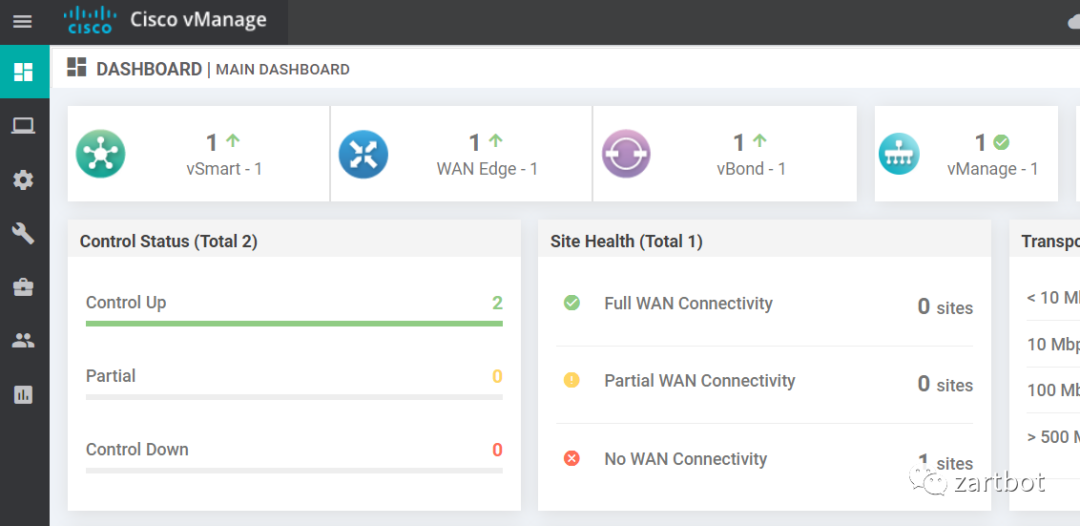

完成后就可以在vmanage ”Configuration=》Devices=》Unclaimed WAN Edges“中看到这个设备了，选择，然后Claim就上线咯~

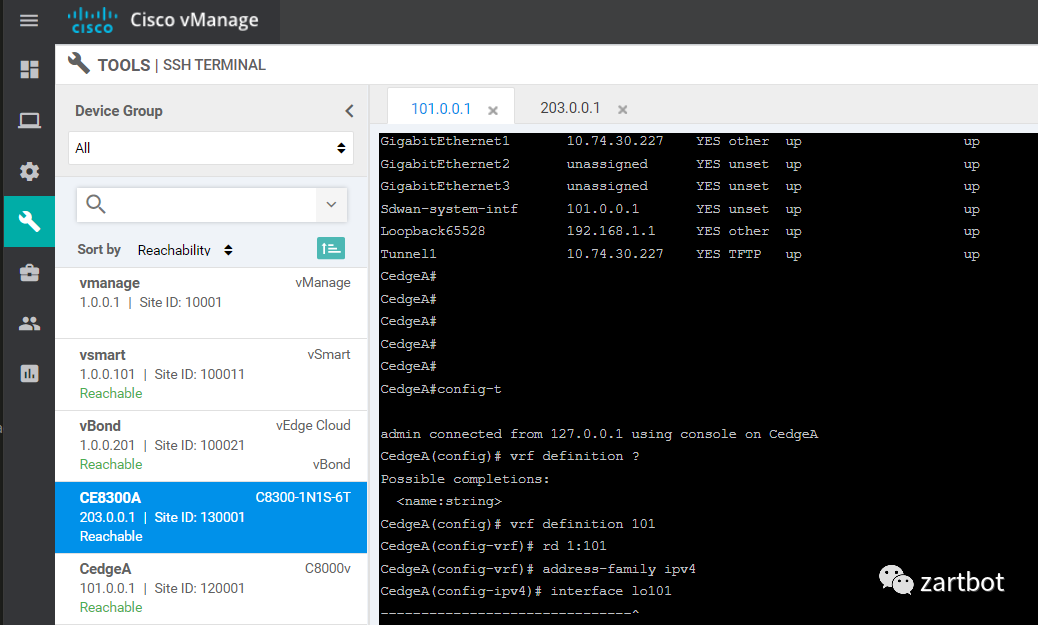

点击Tools-》SSH TERMINAL可以通过ssh远程登录到设备：
然后可以配置VRF和Service接口完成Service VPN的配置：vrf definition 101
rd 1:101
address-family ipv4
exit-address-family
!
!
interface GigabitEthernet0/0/1
no shutdown
vrf forwarding 101
ip address 192.168.101.1 255.255.255.0
exit
interface Loopback101
no shutdown
vrf forwarding 101
ip address 192.168.222.1 255.255.255.255
exit
sdwan
omp
address-family ipv4 vrf 101
advertise connected
commit

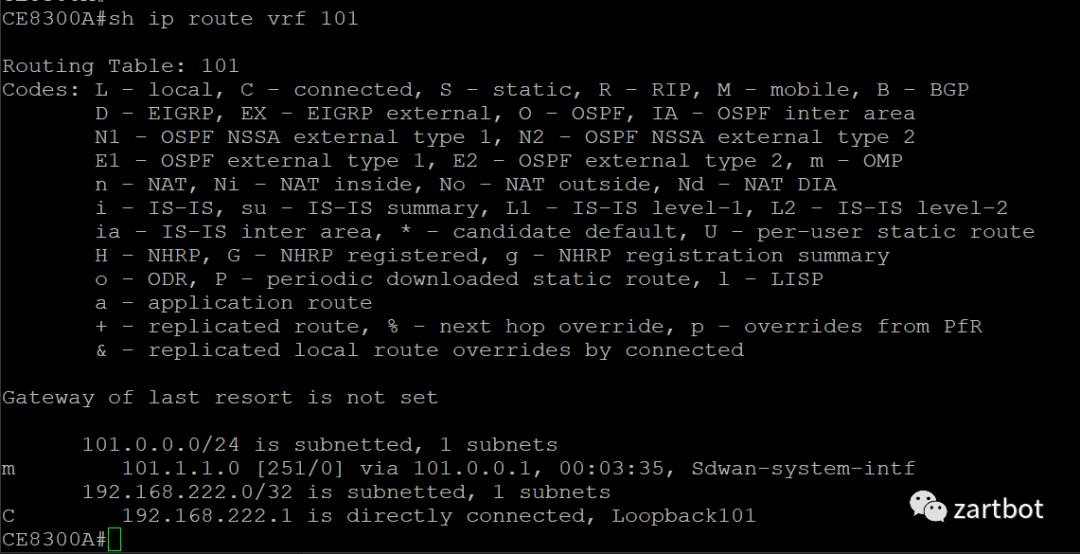

远端也同样的方式配置相应的service vpn即可，然后查看VRF路由就可以看到远端的路由了
就此上线结束~ 以后我们再来看如何把这些流程自动化，今天还在跟朋友们开玩笑说DevOps是一个伪命题，因为做Ops的人写代码的能力并没有经历过严格的计算机系的训练，而Dev基本上也连Ops的能力都没有，搭个Testbed都要求人，所以先把Ops的东西写完，过几天我把Terraform+Ansible的运维脚本弄好了再教大家如何快速构建前面这么多复杂的步骤~
