思科SDWAN探秘(5)--设备上线

zartbot 2021-01-12

915

1. 云端部署CSR8000v

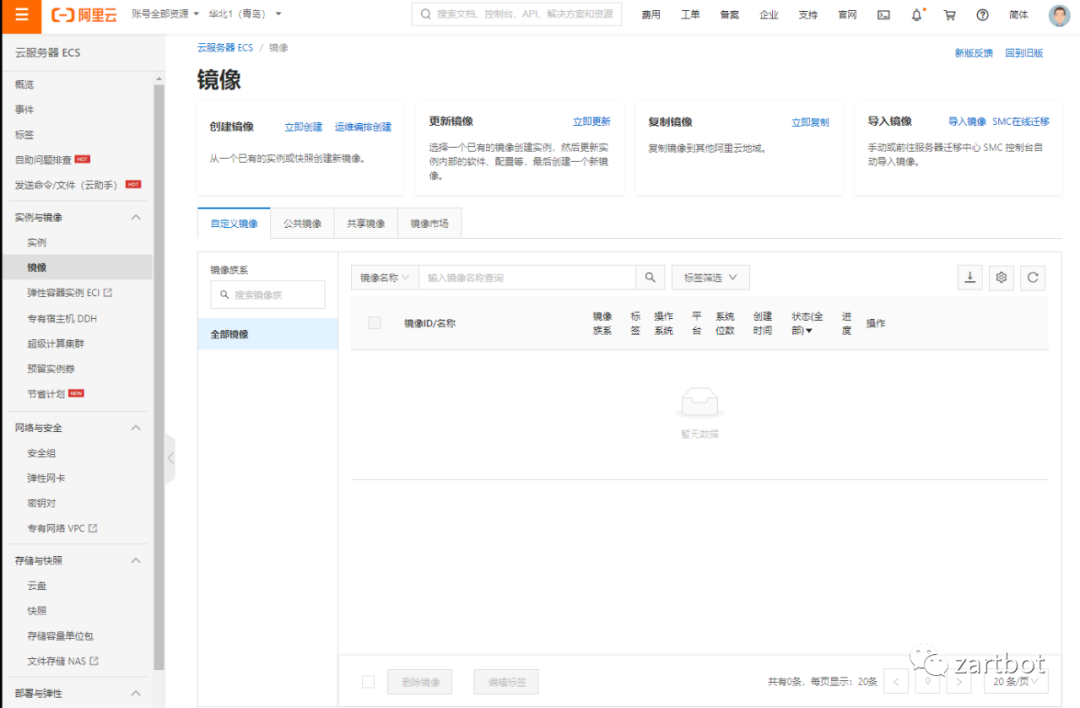

以阿里云为例，点击云服务器ECS，选择“镜像”，点击“导入镜像”

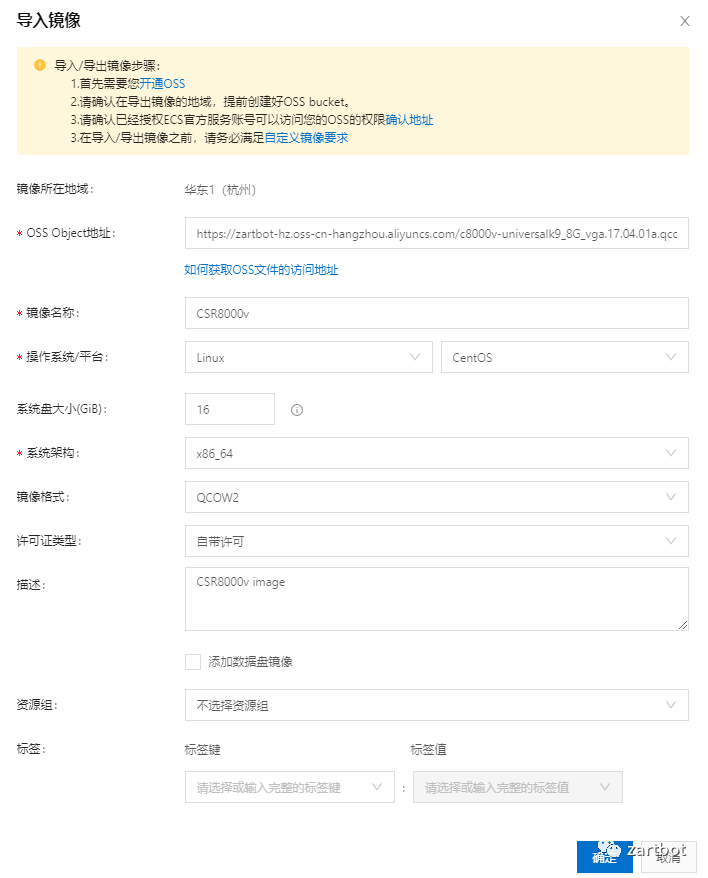

首先来制作CSR8000v的镜像，选择您上传页面的OSS ObjectURL地址然后操作系统选择CentOS，镜像格式为QCOW2，许可证类型为自带许可，点击确定即可

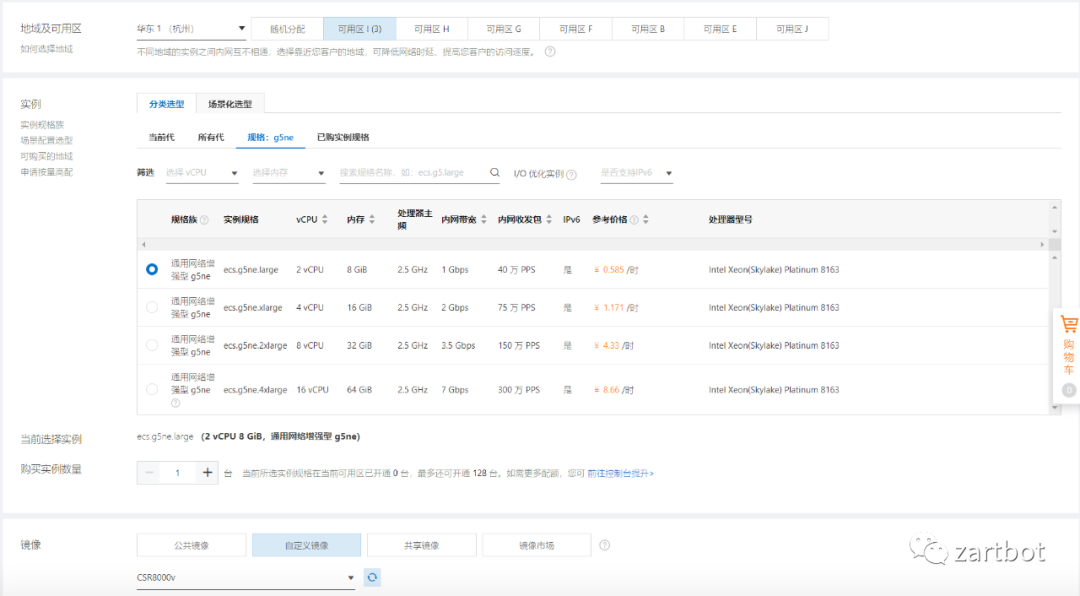

实例类型我们选择阿里云专门为思科定制的g5ne.large实例，镜像类型选择自定义CSR8000v

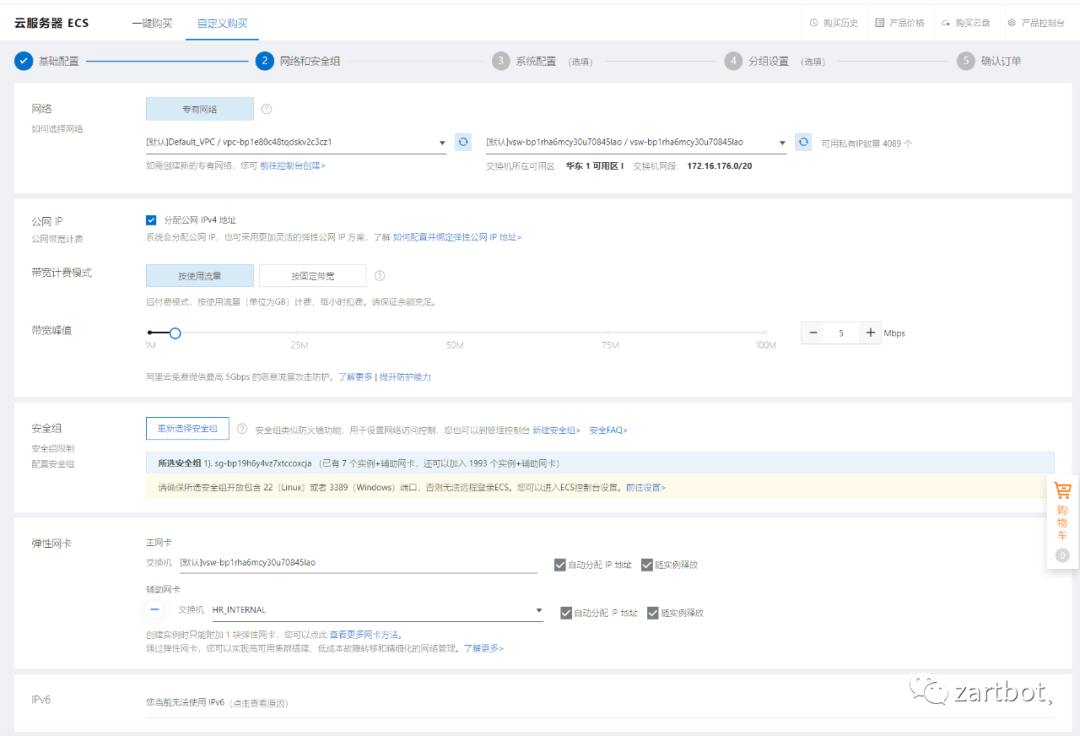

网络类型也是两个或者多个网卡，一个接公网，另外一个连接多个VPC

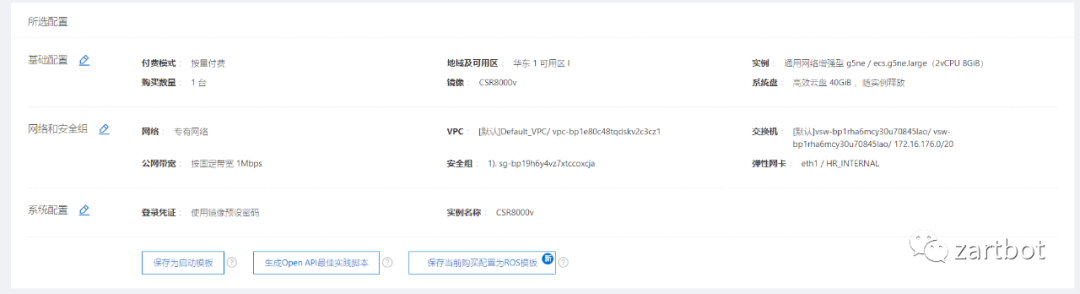

密码也是用镜像预设密码：

登录VNC，将其转换为SDWAN模式,配置如下：

enable
controller-mode enable

然后使用admin、admin登录，登陆后会要求您更改密码,基本配置如下：

config-transaction
hostname CSR_AliCloud
clock timezone china 8
system
system-ip 204.0.0.1
site-id 130002
organization-name CiscoDMZ
vbond 101.37.116.217
ntp server ntp.aliyun.com
!
interface GigabitEthernet1
 ip address dhcp
!
line vty 0 10
 transport input ssh


commit

然后再安装证书,可以在vmanage的vshell中，直接scp证书文件到CSR8000v的bootflash中：

vmanage# vshell
vmanage:~$ scp root-ca-chain.pem admin@47.114.54.10:root.pem

然后再CSR8000v中安装

request platform software sdwan root-cert-chain install bootflash:root.pem

配置隧道：

interface Tunnel1
no shutdown
ip unnumbered GigabitEthernet1
tunnel source GigabitEthernet1
tunnel mode sdwan
exit
sdwan
interface GigabitEthernet1
tunnel-interface
encapsulation ipsec
 allow-service sshd
 color public-internet
commit

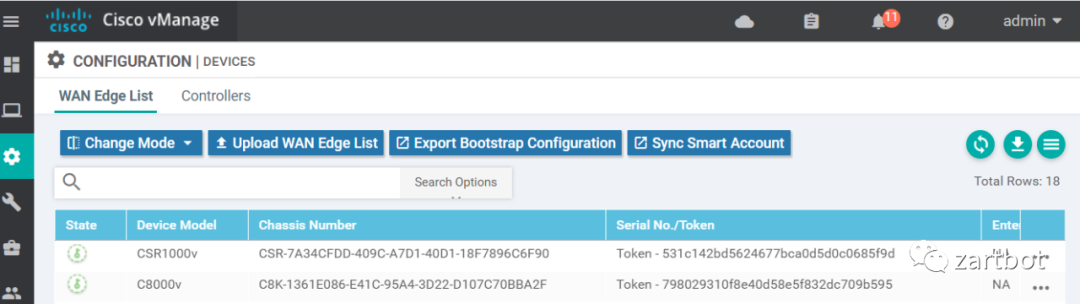

然后在Vmanage中挑选一个C8000v的token就好：

在CSR8000v控制台敲入：

CSR# request platform software sdwan vedge_cloud activate chassis-number <Chassis-Number> token <token>

等待片刻，CSR8000v就上线了

2. 部署Catalyst Edge8300

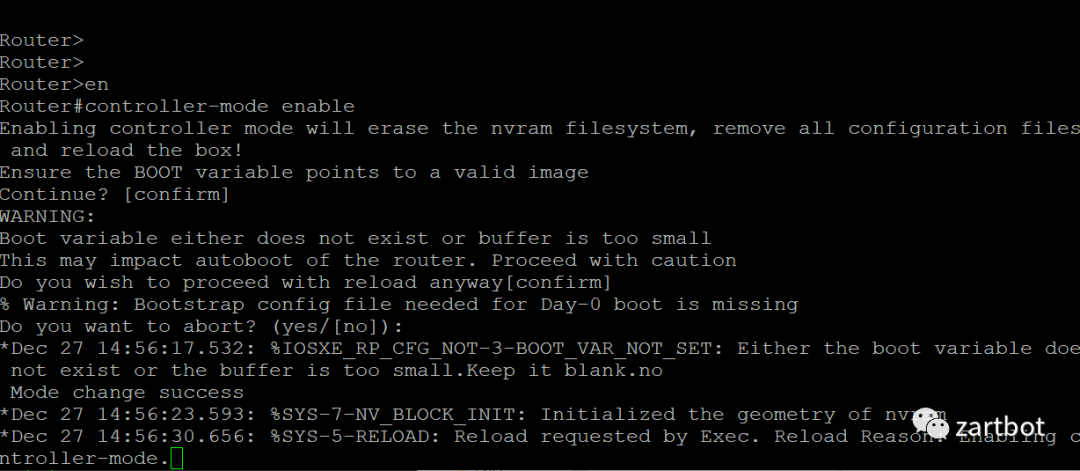

我来看物理路由器如何开局的，默认它会有PnP开局的方式，但是我们先跳过，毕竟这文是讲原理的，首先打开机器接上串口线，将其转换为SDWAN模式,配置如下：

enable
controller-mode enable

然后使用admin、admin登录，登陆后会要求您更改密码，然后中止原有的pnp流程，配置如下：

Router# pnpa service discovery stop

基本配置如下：

config-transaction
hostname CE8300A
clock timezone china 8
ntp server 10.74.5.1
system
system-ip 203.0.0.1
site-id 130001
organization-name CiscoDMZ
vbond 101.37.116.217
interface GigabitEthernet0/0/0
ip address 10.74.6.133 255.255.255.0
no shut
ip route 0.0.0.0 0.0.0.0 10.74.6.1
commit

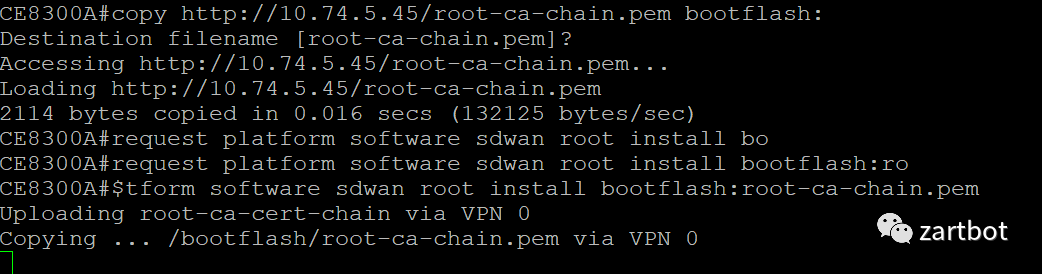

然后再安装证书：

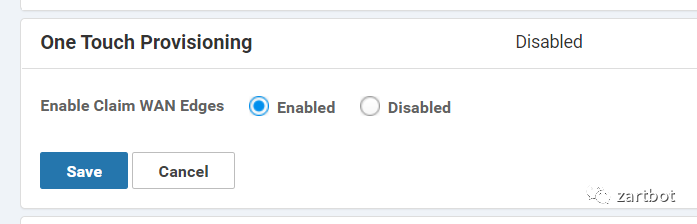

在Vmanage上配置“Administration-->Settings"选择One Touch Provisioning，选择“Enabled”并保存。

配置隧道：

interface Tunnel1
no shutdown
ip unnumbered GigabitEthernet0/0/0
tunnel source GigabitEthernet0/0/0
tunnel mode sdwan
exit
sdwan
interface GigabitEthernet0/0/0
tunnel-interface
encapsulation ipsec
color mpls
commit

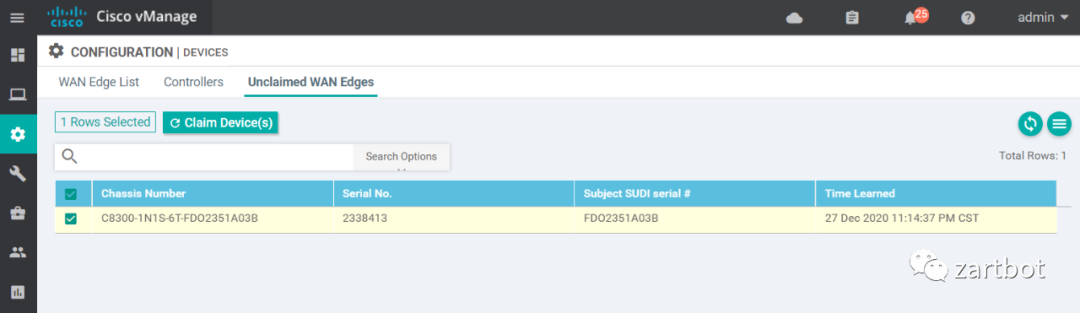

完成后就可以在vmanage ”Configuration=》Devices=》Unclaimed WAN Edges“中看到这个设备了，选择，然后Claim就上线咯~

3. 边缘云和SD_Branch部署CSR8000v

我们前一篇文章中讲述了一种CSR8000v开局方式

今天的主角NFVIS，即完全将一个基于CentOS的操作系统安装在ENCS或者UCS标准服务器平台上，然后以虚拟化的方式构建VNF、VM及容器，并通过支持SDWAN的统一虚拟路由器平台CSR8000v链接到云环境。
zartbot.Net，公众号：zartbot云网一体，端网融合：思科NFVIS探秘

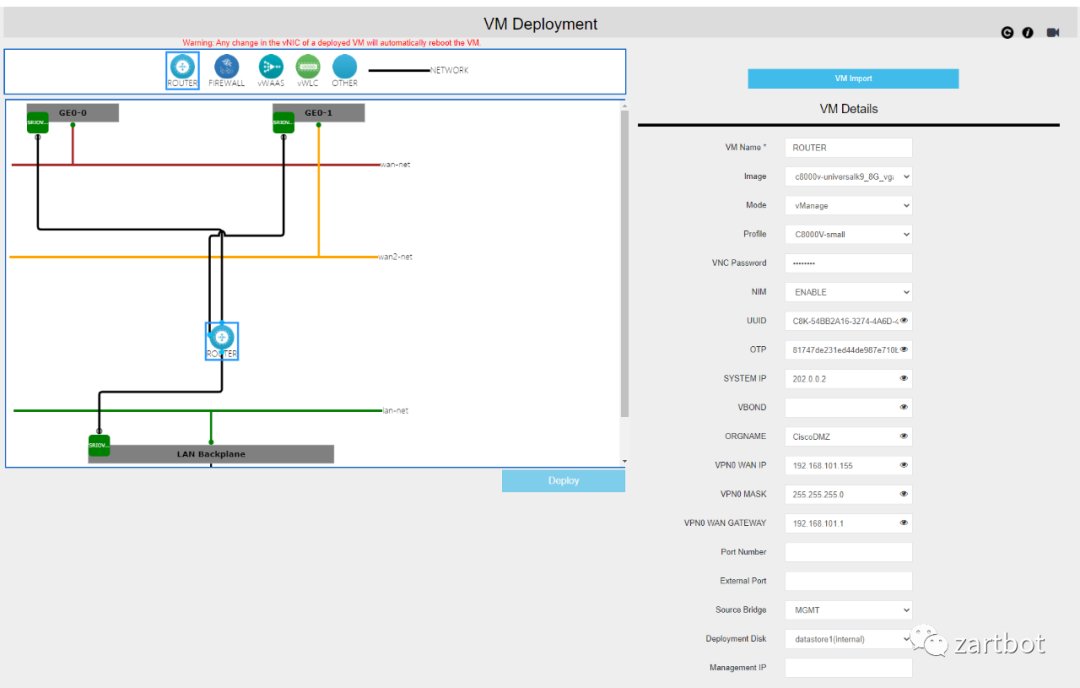

在NFVIS中可以通过如下界面实现一键开局，其中UUID就是上图中的Chassis Number，OTP就是上图中的token，设备就会自动上线。

4. VMWare部署CSR8000v

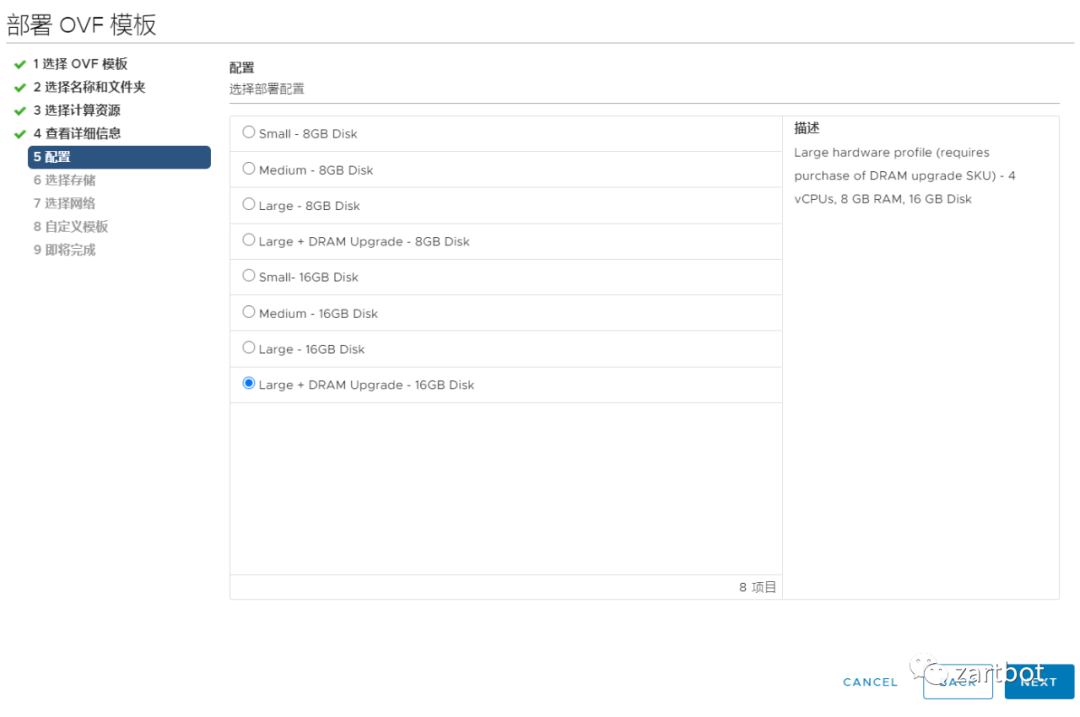

而今天我们针对云环境在vmware上部署一个虚机版本的CSR8000v，选择ova部署，然后也是下一步点到选择不同的Profile，做实验玩选择最小的就好，但是成年人的世界，肯定是最大都要呀~

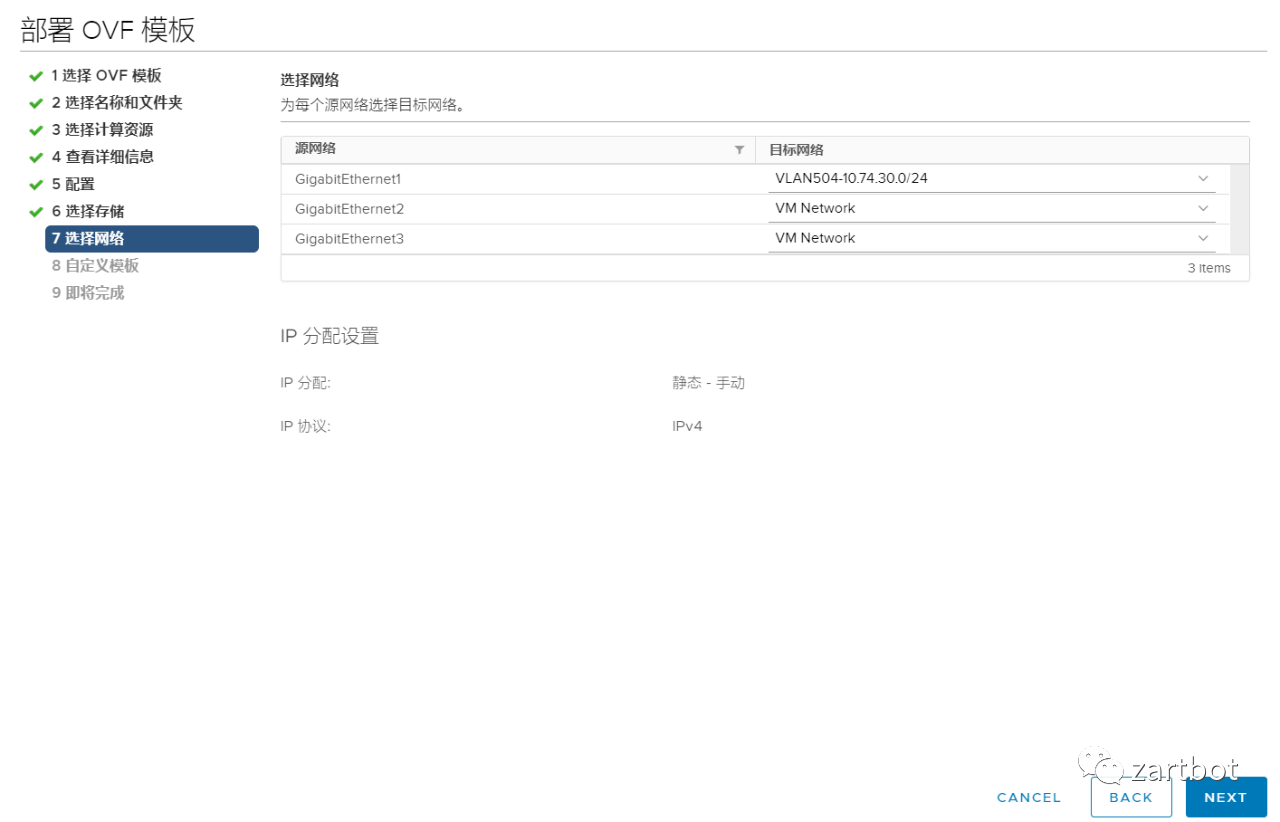

存储选择也随意，反正它做转发基本不用硬盘，然后网络分三个接口GigabitEthernet1接Internet隧道服务口，Gi2、Gi3接业务口即可：

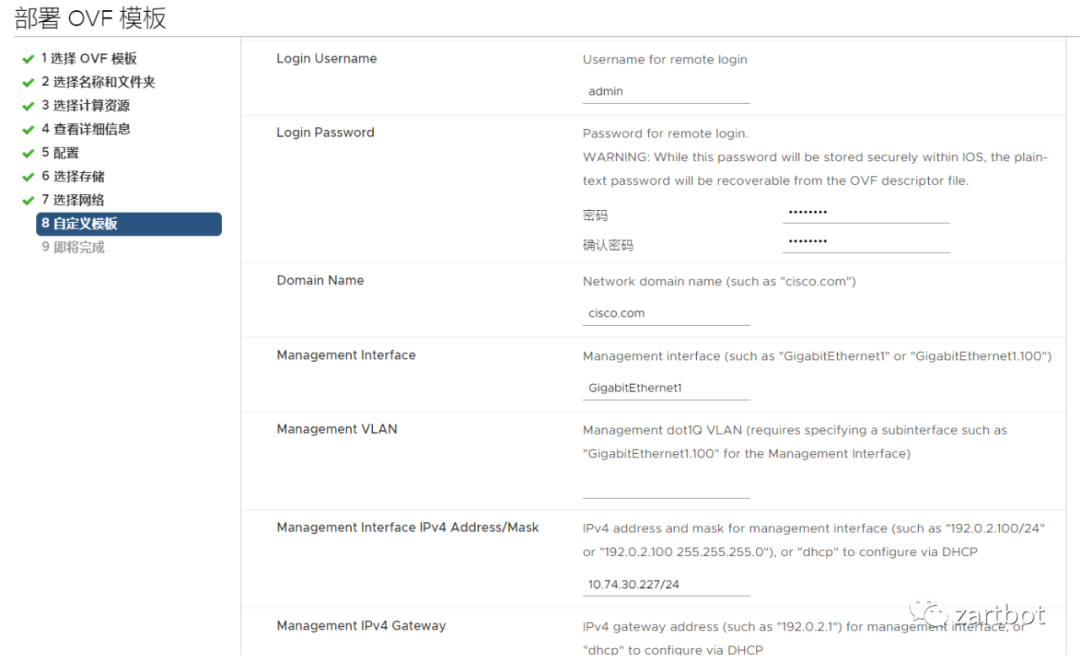

填写基本的主机名，管理用户名密码以及相应的广域网接口地址即可：

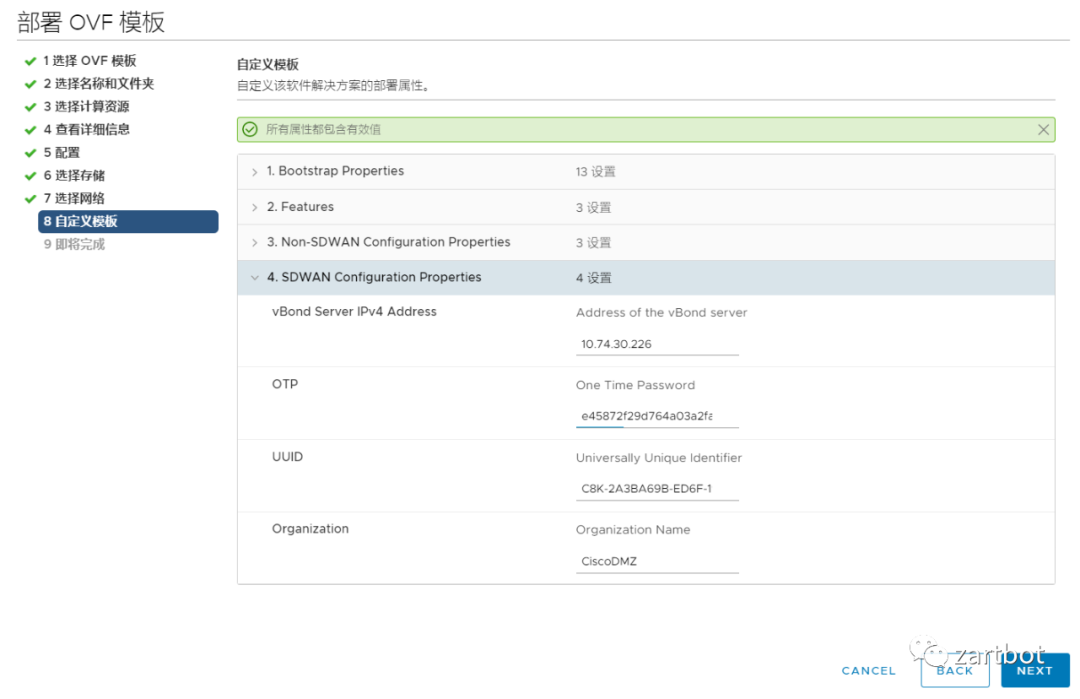

然后直接翻到最后填写SDWAN配置，选择一个UUID和OTP对填入即可：

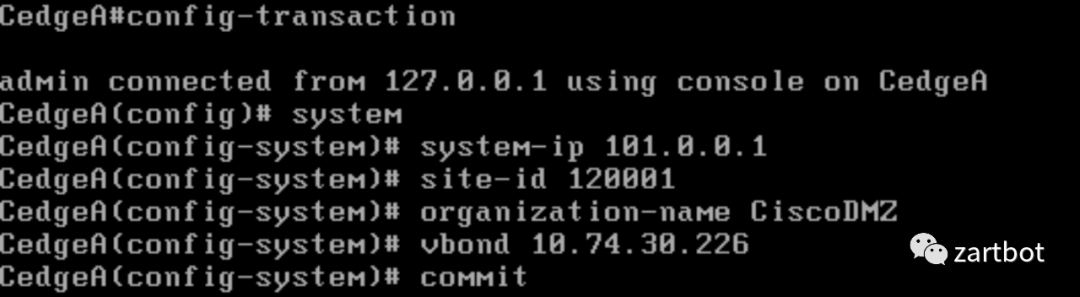

重新启动后，登录CSR8000v，配置系统相关属性，例如systemip和siteid以及Organization-name：

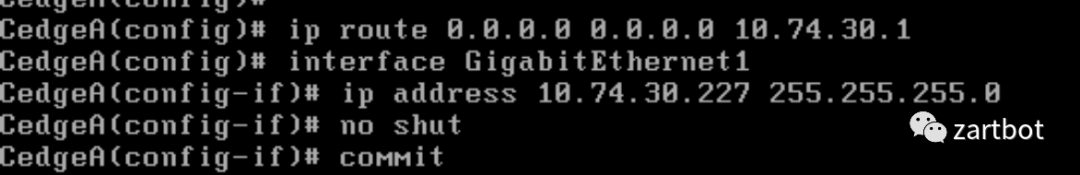

配置IP地址和默认路由：

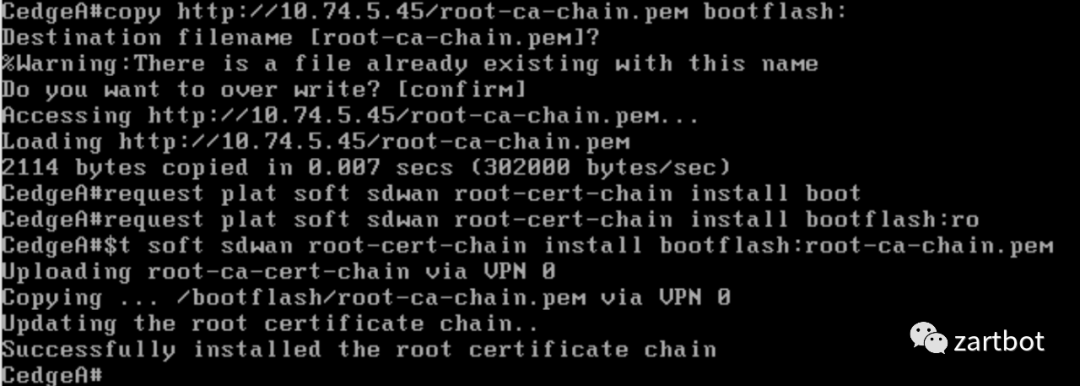

在CSR上拷贝RootCA证书,然后输入如下命令安装证书即可：

request platform software sdwan root-cert-chain install bootflash:root-ca-chain.pem

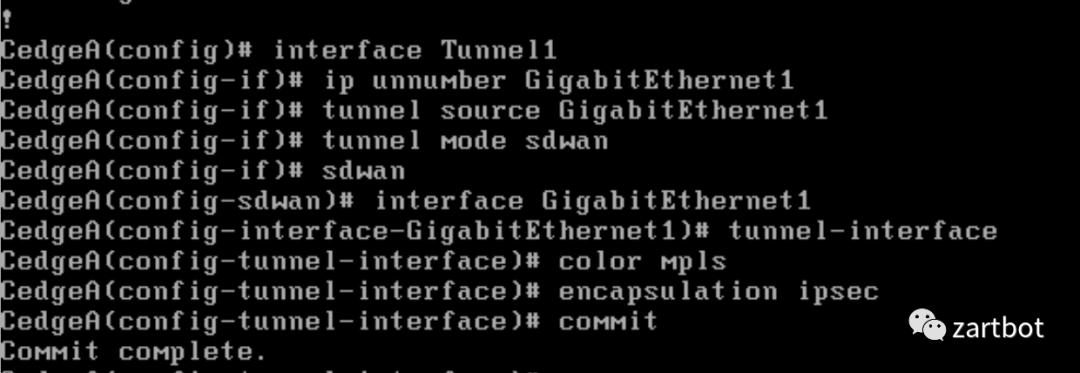

最后按照如下方式配置隧道即可：

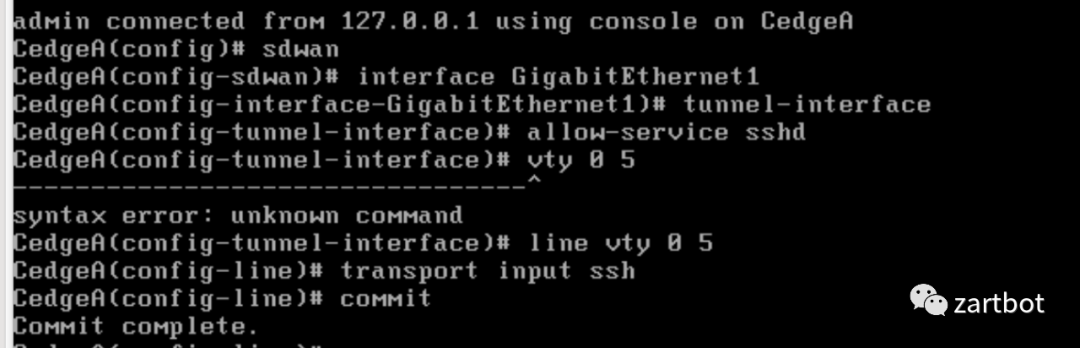

如果需要ssh登录则需要按如下方式配置：

最后配置OTP加入到控制器：

CedgeA#request platform software sdwan vedge_cloud activate chassis-number <chassis-number> token <token>

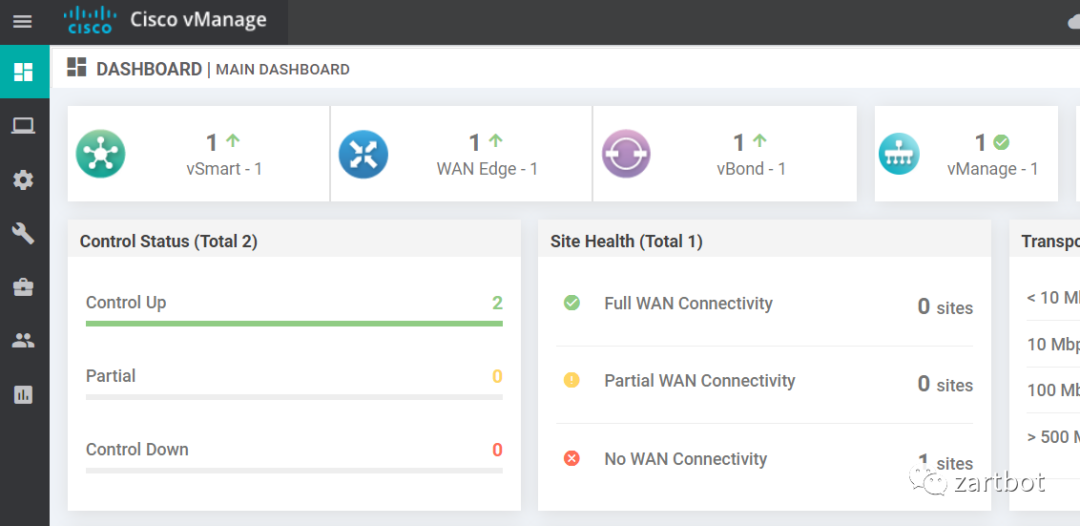

稍等片刻，设备就上线了：

5. 配置service vpn

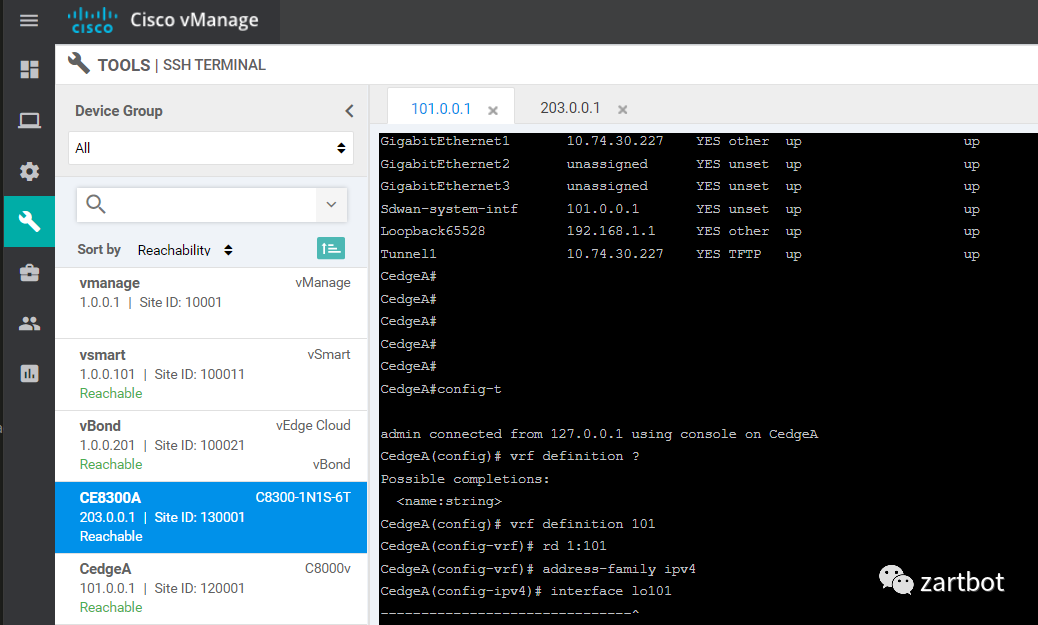

点击Tools-》SSH TERMINAL可以通过ssh远程登录到设备：

然后可以配置VRF和Service接口完成Service VPN的配置：

vrf definition 101
 rd 1:101
 address-family ipv4
  exit-address-family
 !
!


interface GigabitEthernet0/0/1
 no shutdown
 vrf forwarding 101
 ip address 192.168.101.1 255.255.255.0
exit
interface Loopback101
 no shutdown
 vrf forwarding 101
 ip address 192.168.222.1 255.255.255.255
exit


sdwan
 omp
   address-family ipv4 vrf 101
   advertise connected
commit

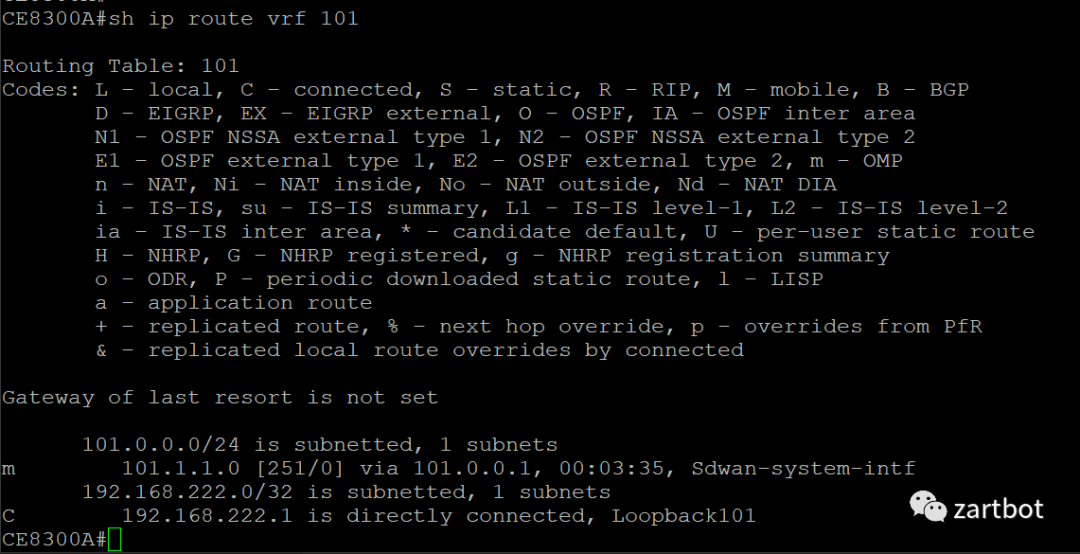

远端也同样的方式配置相应的service vpn即可，然后查看VRF路由就可以看到远端的路由了
